Как проверить диодный мост

Проверка

Проверка диодного моста мультиметром осуществляется только после демонтажа этой детали. Мост находится под задней крышкой генератора.  Перед проверкой необходимо почистить растворителем пластину крепления, все клеммы. Часто причиной отказа становится плохой контакт диодов с крепежной пластиной, окисление

Во время снятия очень важно запомнить схему подключения проводки. Первичную проверку проводят на собранной схеме, не выпаивая полупроводники

Если найдена неисправность, придется демонтировать каждый диод для индивидуальной диагностики. Проверка проводится следующим образом:

1. Мультиметр нужно выставить в режим прозвонки сопротивления или диодного сопротивления.
2. Контрольный щуп красного цвета нужно соединить с местом крепежа диодов, пластиной.
3. Контрольный щуп черного цвета по очереди соединить с выводами диодов 1, 3, 5.
4. В этом положении тестер должен показать выходное сопротивление 400–700 Ом. Если значения меньше 400, полупроводники имеют высокую пропускную способность, что является показателем их непригодности.
5. После проверки нужно поменять контрольные щупы тестера местами и повторить проверку.
6. В этом положении, тестер должен показать значение «1» или бесконечность.

Полученные данные указывают на исправность элементов 1, 3, 5.

Далее необходимо проверить оставшиеся полупроводники. Они часто крепятся ко второй пластине моста. Далее нужно проверить элементы на сопротивление ранее описанным способом. Подобную проверку запрещается проводить с установкой тестера в режим обычной прозвонки со звуковым оповещением. Тестер покажет замкнутую цепь внутри диода, но не ее сопротивление, которое может оказаться незначительным для работы полупроводника.

Обращенный и туннельный тип

Здесь применяется принцип анализа зависимости тока от величины применяемого на конкретном временном отрезке напряжения. Как и в других случаях, потребуется сборка схемы определенного вида.

Перечень элементов:

VD

– тестируемый диод туннельной модификации;

Uп

– гальванический узел снабжения системы питанием;

Сопротивления: R1, R2 , R3 – 600Ω.

Измерения находятся в определенных границах – не менее максимального тока тестируемой детали. В маркировке находятся данные для ознакомления с нужными параметрами.

Сам алгоритм процесса заключается в установке максимума на R3 – переменном резисторе. Затем, с соблюдением правильного порядка подключения, присоединяется деталь, и производятся наблюдения с плавным, ритмичным понижением значения R3.

Как проверить без демонтажа

Можно диагностировать устройство на месте, не разбирая генератор и не выпаивая деталь. Для этого откручивают все провода на генераторе и регуляторе напряжения, тестер выставляют в режим омметра, лампу подключают к аккумулятору вышеописанным способом.

Данный метод позволяет проверить на исправность весь мост и отдельные группы.

Короткое замыкание

Для данной проверки плюсовой электрод прикладывают к выходу 30 генератора («плюс» силового выпрямителя), минусовой — к корпусу. Показатель сопротивления, равный 1, указывает на исправность моста.

Один конец лампы подсоединяют к минусовой клемме генератора, другой — к плюсу. Горящая лампа указывает на короткое замыкание.

Отрицательная группа

Минусовой электрод тестера соединяют с остовом генератора, плюсовой — с одним из болтов крепления диодного моста. Отрицательная группа исправна, если сопротивление равно бесконечности.

Для проверки лампой её минус подсоединяют на обшивку генератора, плюс — к болту крепления моста. Лампа горит или мигает при неисправности в отрицательной группе элементов.

Положительная

Плюсовой щуп мультиметра подсоединяют к выводу плюса, минусовой — к болту крепления моста. При исправной группе сопротивление бесконечно.

Минус лампы связывают с болтом крепления моста, плюс прикладывают к выводу плюса. Загоревшаяся лампа указывает на короткое замыкание в положительных полупроводниках.

Второстепенная группа

Плюсовой электрод тестера прижимают к выводу 61 (обычно «плюс» дополнительного выпрямителя), минусовой соединяют с любым болтом крепления моста. Диоды исправны при показателе сопротивления, равном 1.

Отрицательный конец лампы подсоединяют к болту крепления моста, а положительный — к выводу 61. Загоревшаяся лампа указывает на неисправность в данной группе.

Мосты могут быть изготовлены из отдельных диодов или выполнены в виде монолитной конструкции (диодная сборка)

https://youtube.com/watch?v=3JckJjT24gc

Как проверить генератор авто? 5 способов проверки мультиметром

Этот метод — один из способов проверить генератор без автомобиля. Для диагностики требуется доступ к аккумулятору и самому устройству.

По какой причине генератор может выйти из строя

Вольтметр используется в режиме измерения и подключается к общей массе и клемме B + аккумуляторной батареи. При включении в его окошке специального прибора показатель не должен превышать 0,5 мА.

Это нормально, если индекс на 5 А меньше полученной суммы, но повышенное значение указывает на неисправность детали.

Особенности проверки

Двигатель должен работать на максимальной скорости. Мультиметр подключается к выводу 67. Прибор сразу покажет результат и значение тока возбуждения. При нормальной работе генератора это значение находится в диапазоне 3-7 А.

Убедитесь, что обмотка не повреждена.

После завершения подготовительных работ потребуется омметр. Шпиндели устройства прикрепляются к контактным кольцам и статору, после чего проводится испытание. Нормальные значения составляют от 5 до 10 Ом.

Выполняется диагностика генератора в разобранном состоянии.с омметром.Устройство подключается к клемме 30 и корпусу генератора.Деталь всегда должна быть чистой, так как даже небольшое количество грязи может привести к изменению получаемых данных.

С помощью омметра проверяются все узлы и детали поочередно, так что по окончании диагностики можно составить список поврежденных деталей.Устранение обнаруженных неисправностей вполне возможно сделать своими силами.Вам понадобится минимальный набор инструментов, а также полный комплект запчастей.

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:

Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Предыдущая
Вопросы экспертуКак правильно менять лампочки в подвесном потолке
Следующая
Вопросы экспертуКак правильно заземлить ванну в квартире?

Спасибо, помогло!3Не помогло

Как проводится проверка

Чтобы проверить полупроводник с помощью тестера необходимо убедиться, что на мультиметре присутствует режим проверки диодов. После этого алгоритм работ будет следующий:

• красный щуп вставляется в гнездо с обозначением «VΩmA»;
• черный – в разъем «COM»;
• выбирается режим для измерения сопротивления;
• конец красного щупа подключается к аноду, а черного к катоду;
• снимаются показания изменения прямого сопротивления.

После всех проведенных операций можно сделать вывод о работоспособности полупроводника.

Проверка диодного моста

В ряде ситуаций необходима проверка состояния диодного моста. Он представляет собой систему из 4-ех диодов, соединенных таким образом, при котором переменное напряжение, подающееся на две спаянных составляющих, преобразуется в постоянное.

Алгоритм измерения очень схож с классическим способом, позволяющим проверить диод. Однако имеются и свои нюансы, заключающиеся в наличии 4-ех вариантов подключения в зависимости от номера вывода. Обычно прозванивают следующие комбинации:

Анализ результатов

Получив результат проверки можно сделать вывод об исправности полупроводника. Признаками работоспособности диодов являются:

1. Совпадение величины прямого напряжения, высвечиваемой на дисплее при подключении элемента к тестеру, с показателями для данного типа диодов.
2. Нулевое значение, выдаваемое мультиметром при подсоединении обратным способом.

При соблюдении данных параметров можно судить о рабочем состоянии диода и наличие поломки в другом месте. Если же один из показателей не удовлетворяет требованиям, полупроводник считается нерабочим и подлежит замене.

Провести проверку диодов на исправность с помощью тестера не так уж сложно и самостоятельно. Большой ассортимент мультиметров, представленных на рынке, позволит подобрать вполне бюджетную модель, которая позволит дать оценку работоспособности диода в схеме любого бытового электроприбора.

Как проверить диод мультиметром, не выпаивая его

Проверка диода Шоттки осуществляется без выпаивания его из схемы, так как этот тип полупроводников размещается в корпусе в сдвоенном виде с общим катодом. Так что измерение в этом случае можно произвести «на месте».

Читать также: Как соединить алюминиевые трубки между собой

Те же трудности могут возникнуть при проверке светодиода. В ряде случаев требуется произвести оценку полупроводника, не выпаивая его. Стандартные щупы мультиметра для этого не подходят, поэтому придется изготовить специальное устройство, позволяющее добраться до электродов в схеме.

Вся работа будет включать в себя следующие операции:

1. На каждую сторону небольшого фольгированного фрагмента текстолита необходимо нанести небольшой припой, на котором будут фиксироваться провода.
2. Выпрямить скрепки или небольшие куски стальной проволоки, которые после будут припаяны к текстолитовой прокладке. Зафиксировать всю конструкцию изолентой.
3. Приготовить мультиметр с режимом тестирования транзисторов.
4. Сконструированный переходник подключить к тестеру.
5. Поднести щупы к ножкам полупроводника, находящегося в схеме.
6. Провести проверку.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Статья в тему: Конструкция бустера

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

• минус АКБ подключите к металлическому корпусу генератора;
• возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
• второй конец провода от нее подключите к клемме «30» генератора;
• свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Статья в тему: Плюсы и минусы цепи ГРМ

Проверка демонтированного выпрямительного блока

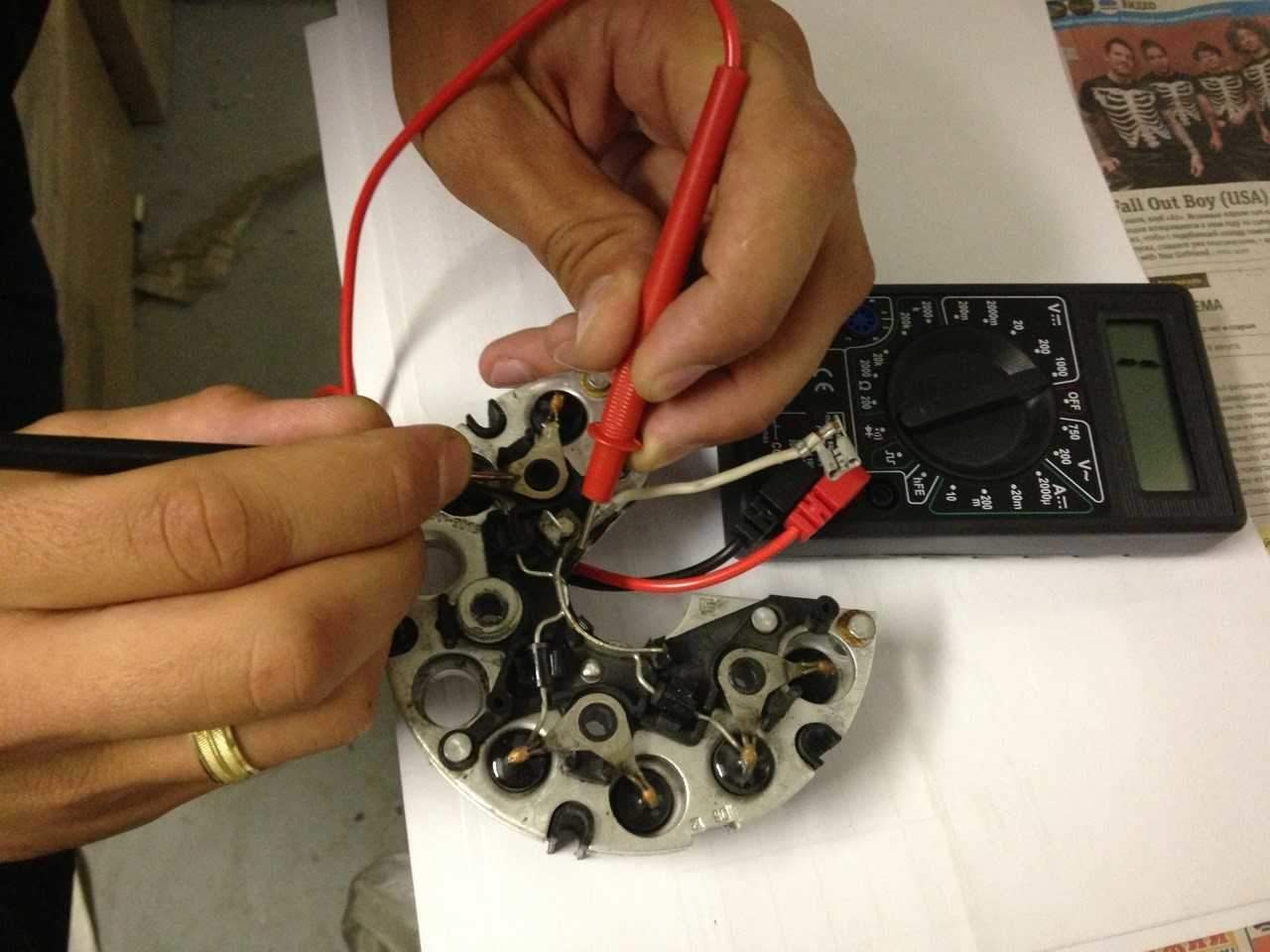

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

• установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
• минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
• прибор покажет либо бесконечность, либо 500-700 Ом;
• поменяйте полюсами щупы: показания должны измениться на противоположные;
• если показания совпадают – диод неисправен;
• проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.

Telegram

Как проверить диодный мост: известные способы

Перед тем, как проверить диодный мост мультиметром или автотестером, ознакомьтесь с принципом работы схемы. Современный диодный мост имеет по 3 положительных, отрицательных и дополнительных диода. Рабочий элемент пропускает ток в одном направлении. Если ток не пропускается или пропускается в обоих направлениях, то, значит, случился обрыв или «пробой».

Прозвонка диодного моста производится тестером (который называется мультиметр). Сначала необходимо отсоединить все провода от генератора. Проверка не требует демонтировать само устройство, если не будете проверять целостность каждого диода в отдельности.

Далее выполняется анализ диодного моста мультиметром в соответствии с данными, приведенными в таблице:

Если мультиметр покажет бесконечное сопротивление, то устройство или проверяемая группа диодов исправные. В противном случае проверка говорит о поломке.

Проверка автомобильного диодного моста прибором‐мультиметром — это не единственный возможный способ диагностики. Также можно использовать контрольную лампочку или проверить мост собственноручно собранным аналогом.

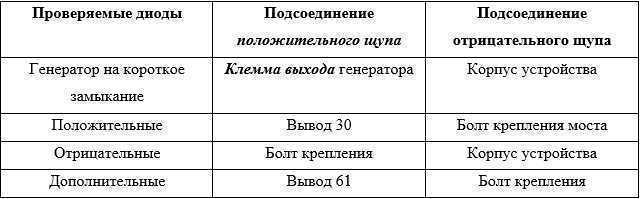

С помощью контрольной лампы прозваниваем так же, как мультиметром. Агрегат полностью проверяется подключением «плюса» через лампу на вывод 30, «минуса» — на корпус генератора. Для групп диодов:

• Положительные: «плюс» с контрольной лампой подается на вывод 30, «минус» — на один из болтов крепления.
• Отрицательные: «плюс» с лампочкой – на болт крепления электрического компонента, «минус» — на корпус генератора.
• Дополнительные: лампочка с «плюсовым» проводом подключается к выводу 61, «минус» — к болту крепления.

Если контрольная лампочка загорается при замыкании цепи, то есть неисправность; если не загорается — цепь исправна.

При необходимости можно, конечно, выполнять проверку всех диодов по отдельности, но для этого потребуется выпаять каждый диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.

При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка

Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Особенности проверки в зависимости от вида диода

При производстве современных радиоэлектронных приборов применяется несколько видов диодов:

обычные или защитные;

светодиоды;

диоды Шоттки;

стабилитроны;

тиристоры и симисторы;

инфракрасные;

фотодиоды.

Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.

Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.

Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.

Читать также: Кронштейн для полки металлический

Инфракрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.

С помощью мультиметра чаще всего измеряют характеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.

Основными причинами неисправности таких полупроводников являются:

1. Превышение максимально допустимого уровня электрического тока.
2. Некачественные детали или заводской брак.
3. Высокое обратное напряжение.
4. Нарушение инструкции по эксплуатации прибора.

Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.

https://youtube.com/watch?v=3ET6FU3mKuU

Роль диодного моста в генераторе

Как известно из электротехнических наук, существуют два вида электрического тока – это переменный и постоянный. Главное отличие их заключается в том, что в переменном токе заряженные частицы двигаются в разных направлениях, а в постоянном только в одном. Переменный ток имеет хорошие экономические показатели в плане передачи его на дальние расстояния, однако многие электрические приборы работают сейчас только на постоянном токе.

Кроме того, для зарядки автомобильного аккумулятора и работы многих электрических приборов необходим именно постоянный ток, получение которого из генератора невозможно. Именно для этих целей в генераторе устанавливают диодный мост.

Диодный мост выполняется в виде двух металлических пластин, проводящих электрический ток. По всей площади пластин встроены специальные полупроводниковые элементы – диоды, которые устанавливаются в чередующемся порядке. Суть работы диодов всегда и везде заключается в том, что они пропускают такую величину, как ток только в одном единственном направлении, таким образом, выпрямляя напряжение.

Как работает диодный мост

Переменное напряжение, выходящее с генератора обеспечивает изменение направления движения электронов. Поэтому для получения постоянного напряжения необходимо не только блокировать прохождение электронов в «неправильную» сторону, но и перенаправить их, чтобы обе фазы переменного тока работали на создание постоянного тока. Эту задачу и выполняет диодный мост. Благодаря переменному току, напряжение поочередно появляется на выводах фаз, что и позволяет отделять положительное напряжение от отрицательного. При этом каждый диод моста пропускает напряжение лишь в одну сторону, поэтому к каждому выводу генератора присоединены два диода, отделяющие положительное и отрицательное напряжение. Нередко встречаются модели генераторов, которые вырабатывают не только положительное, относительно кузова напряжение, но и отрицательное, поэтому в них к каждому выводу обмотки подключены три диода. На многих современных машинах диодный мост устроен сложней, но общий принцип работы неизменен, а аккумулятор выступает в роли конденсатора, гасящего колебания напряжения.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Симптомы неисправности

О неисправности генератора могут свидетельствовать следующие признаки:

• на «приборке» постоянно горит лампочка-сигнализатор;
• АКБ начал быстро разряжаться, а повторная зарядка не спасает положение;
• наблюдаются сбои в функционировании электрического оборудования (вентиляция и отопление, мультимедийные устройства, сигнализационная система и освещение), даже если мотор будет работать исправно;
• в автомобильном салоне появился запах чего-то горелого;
• генератор начал свистеть или шелестеть.

Читать также: Как подключить два трансформатора

Если вы заметили эти симптомы, то следует незамедлительно отправиться в автосервис для проведения тщательной диагностики. Однако проверить работоспособность генератора можно и своими силами, особенно если у вас есть навыки использования автотестера.
