Что такое бензонасос и принцип его работы
Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.
Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).
Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.
Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.
При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.
Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.
Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.
Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.
Где на ВАЗ 2110 предохранитель и реле бензонасоса
Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.
| F1 — 5А | Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта. |
| F2 — 7,5А | Левая фара (ближний свет). |
| F3 — 10А | Левая фара (дальний свет). |
| F4 — 10А | Правая противотуманная фара. |
| F5 — 30А | Электродвигатели стеклоподъемников дверей. |
| F6 — 15А | Переносная лампа. |
| F7 — 20А | Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал. |
| F8 — 20А | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. |
| F9 — 20А | Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла. |
| F10 — 20А | Резервный. |
| F11 — 5А | Лампы габаритного света правого борта. |
| F12 — 7,5А | Правая фара (ближний свет). |
| F13 — 10А | Правая фара (дальний свет). Контрольная лампа включения дальнего света. |
| F14 — 10А | Левая противотуманная фара. |
| F15 — 20А | Электрообогрев сидений. Блокировка замка багажника. |
| F16 — 10А | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F17 — 7,5А | Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер). |
| F18 — 25А | Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 — 10А | Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер). |
| F20 — 7,5А | Лампы задних противотуманных фонарей. |
| К1 | реле контроля исправности лампочек; |
| К2 | реле передних дворников; |
| K3 | реле-прерыватель повторителей и аварийной сигнализации; |
| К4 | реле включения ближнего света; |
| К5 | реле включения дальнего света; |
| К6 | дополнительное реле; |
| К7 | реле включения обогрева заднего стекла; |
| K8 | резервное реле |
На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.
Где на ваз 2110 находится реле бензонасоса
Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓
Где на ваз 2110 находится реле бензонасоса
Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор
Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.
Рис. 2 Снятие боковой крышки
После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.
Рис.3 Силовые предохранители и реле
Почему перегорает предохранитель бензонасоса ВАЗ 2110
Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.
Самыми распространёнными виновниками являются:
- оплавился жгут проводов над выхлопным коллектором;
- повреждены или оплавились провода под ковролином;
- межвитковое замыкание в электродвигателе насоса;
- повреждён плюсовой провод, идущий к насосу (утечка тока на массу).
Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.
Измерительные приспособления
Чтобы проверить давление топливного насоса своими руками, нужно подготовить набор нехитрых приспособлений:
- манометр, рассчитанный на максимальное давление 10 Бар (1 МПа), подойдет прибор для проверки шин;
- шланг бензиновый внутренним диаметром 8 мм;
- колпачок для выкручивания золотников из колесных вентилей;
- зажимные хомуты 10–15 мм – 2 шт.
Для проведения замеров в других точках контура топливоподачи понадобятся самодельные переходники для подключения бензинового шланга с манометром. Если магистраль собрана на быстросъемных пластиковых соединениях, нужно купить один такой фиксатор со штуцером. Чтобы подключиться к резьбовому стыку, приобретите соответствующую трубку с гайками и разрежьте ее на 2 части.
Из инструментов и вспомогательных приспособлений вам понадобится:
- пассатижи;
- отвертка;
- обрезанная пластиковая бутылка небольшой емкости (до 1 л);
- ветошь.
Подключение манометра и замер в бензиновой рампе производится в любом удобном месте – открытой площадке, гараже либо на эстакаде. Если понадобится проверить сам бензонасос, нужно подготовить стандартный комплект инструмента для разборки узла, расположенного под задним сиденьем автомобиля. Для замены фильтра тонкой очистки горючего машину придется загнать на смотровую канаву.
Причина неисправности
Частой неисправностью механического бензинового насоса является механический износ его штока. Когда шток бензонасоса становится короче чем это необходимо — он перестаёт подавать топливо в карбюратор в требуемом количестве.
Износ всасывающего клапана или латунного клапана, и уплотнительной прокладки механического топливного насоса может стать ещё одной причинной неисправной работы бензонасоса.
Основной внезапно возникшей неисправностью бензонасоса на автомобиле с инжекторным двигателем является некачественное топливо. Конечно же вопрос с очисткой стоит за топливным фильтром, но дело в том, что система впрыска топлива современного автомобиля сделана таким образом, что фильтрующий элемент тончайшей очистки установлен уже после бензонасоса, а перед ним стоит лишь сеточка-фильтр грубой очистки (кстати её приходится менять или чистить чаще всего, дабы избежать неисправности бензонасоса). Сетчатый фильтр не может обеспечить должную очистку топлива имеющегося на наших АЗС, а скопленная грязь на фильтре вынуждает насос напрягаться, чтобы преодолеть сопротивление. Что в последствии и приводит к сокращению срока службы детали.
У автовладельцев за рубежом топливный насос скорее выйдет из строя из-за износа коллекторного узла в электродвигателе, нежели от грязного фильтра. А вот у наших водителей типичной причиной выхода из строя является сильный износ до задиров рабочих поверхностей бензонасоса. О такой проблеме может говорить сильный шум при работе, который будет сопровождаться падениям давления в топливной системе и повышенным расходом горючего.
Также в случае, если вопрос касается неисправности электробензонасоса, коварную роль может играть изношенная проводка или окисленные клеммы. И когда проверка насоса покажет что все должно работать без сбоев, то электропроводка будет раз за разом ставить в тупик.
Из всего вышеизложенного можно сделать несколько выводов для себя:
- Во-первых, надо заправляться качественным топливом, а также периодически прочищать топливный бак.
- Во-вторых, вовремя заменять топливный фильтр.
- В-третьих, прислушиваться к работе насоса.
Вот основные рекомендации чтобы продлить строк службы и уберечь себя от неисправностей бензонасоса.
Если всё проверили, а бензонасос не работает — артикулы
В общем виде артикул насоса для двигателей ВАЗ-2112 выглядит так: 21102-1139009-XX. Вместо букв XX идут цифры, например 02 или 03. Они означают завод-изготовитель. Так вот, модули разных заводов – не взаимозаменяемы! В них отличается сопротивление резистора ДУТ. Впрочем, датчик ДУТ при замене можно позаимствовать из «старого» модуля. Так обычно и делают.
Почти каждый модуль, доступный для покупки, содержит встроенный регулятор давления. Исключения встречаются тоже – KSZC-A243, например. Смысл – в следующем:
- На всех ДВС с объёмом 1,5 л установлена рампа с «внешним» регулятором (2112-1160010);
- Для двигателя 21124 или 21114 нужен встроенный регулятор.
Совместно с моторами объёмом 1,5 л можно использовать любой модуль – как со встроенным регулятором, так и без.
Обозначения аналогов
- 21102-062213.0XX – вместо букв XX будет идти обозначение завода (07, 13 и т.д.);
- KSZC-A233 или A243 – бренд KSZC. Регулятор давления отсутствует.
Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»
В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.
При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.
Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).
Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.
Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)
Проверка давления топлива в системе
Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:
- На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.
Штуцер для измерения давления
Давление в рампе должно быть 2,8–3,2 атмосферы
При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер
Замена бензонасоса на инжекторных «Жигулях»
Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.
Инструменты для замены:
- шлицевая и крестовая отвёртки;
- ключ на 10;
- ключ на 7.
Порядок выполнения работ:
- Отключаем минусовую клемму от аккумулятора.
- Открываем крышку бензобака.
- При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.
Шлицевой отверткой поддеваем фартук
Откручиваем шурупы крепления облицовки бензобака
Откручиваем болт хомута крепления бака
Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля
Извлекаем топливный модуль из бензобака
Отсоединяем топливный фильтр
Отключаем провода питания насоса
Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха
Отсоединяем трубку от выпускного штуцера
После установки насоса желательно проверить давление в системе вышеописанным способом.
Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.
Проверка давления в системе питания двигателя
Давление в топливной рампе можно проверить обычным манометром (например, от шинного насоса). Работу проводим на холодном двигателе. Сбрасываем давление в системе питания двигателя (см. «Замена топливного фильтра»). Снимаем пластмассовый экран двигателя. На резьбовой штуцер манометра надеваем маслобензостойкий армированный шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом.
Отворачиваем пластмассовый колпачок штуцера на топливной рампе
Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы. На штуцер рампы надеваем шланг манометра и закрепляем его хомутом. Надеваем провод на «минусовой» вывод аккумуляторной батареи. Включаем зажигание. При этом должен включится топливный насос, работу которого можно проконтролировать на слух.
Измеряем давление топлива в системе… …которое должно быть равным 3,6–4,0 бар. После остановки насоса давление может незначительно снизиться и затем стабилизироваться на некоторое время. Если давление в системе больше 4,0 бар — неисправен регулятор давления топлива. Пониженное, но стабильное давление топлива в системе питания может быть вызвано засоренностью топливного фильтра или сетчатого фильтра топливного модуля, а также неисправностью топливного насоса или регулятора давления топлива. Для проверки топливного фильтра на загрязнение его необходимо снять (см. «Замена топливного фильтра»), слить из фильтра остатки топлива и через отрезок шланга продуть (можно ртом). Сопротивление проходу воздуха при продувке должно быть незначительным. В противном случае заменяем топливный фильтр новым, который рекомендуем всегда иметь в запасе. Проверку состояния сетчатого фильтра топливного модуля проводим после демонтажа и разборки модуля (см. «Снятие и разборка топливного модуля»). В случае сильного загрязнения сетчатого фильтра очищаем и промываем его. Если давление топлива в системе питания двигателя низкое и продолжает падать после выключения насоса, то причиной этого может быть негерметичность соединений топливного модуля, неисправность насоса, а также негерметичность форсунок. Для поиска причины неисправности вновь включаем топливный насос, и после его остановки полностью пережимаем резиновый шланг, подводящий топливо к топливной рампе. Если при этом давление стабилизируется, то негерметичен топливный модуль либо неисправен насос. Если же давление продолжает падать — негерметична одна или несколько форсунок. Негерметичную форсунку, как правило, можно определить по темному цвету ее распылителя, на котором присутствуют закоксовавшиеся капли топлива. Для проверки исправности регулятора давления топлива следует подсоединить шланг манометра непосредственно к выходному штуцеру топливного модуля. Включив зажигание, измеряем давление топлива. Если давление топлива в системе низкое, но стабильное, значит, регулятор сбрасывает давление слишком интенсивно и его необходимо заменить.
Профилактика неисправностей бензонасоса
Наилучшей профилактикой для длительной службы бензонасоса считается его бережное и правильное применение и, кроме того, следование следующим правилам:
- Абсолютно все плановые ремонты машины должны быть сопровождены подменой всех топливных фильтров.
- Следует проверять топливный бак, то есть следить за чистотой бака и фильтров; и проверять качество заправляемого бензина (отсутствие в нем воды, песка и иных примесей).
- Устранить возможности проникновения в резервуар для горючего воды.
- Защищать корпус насоса от механического воздействия, из-за чего могут появиться на машине вмятины, трещины, которые способствуют формированию коррозийных процессов.
Бензонасос, как и каждый иной прибор, постепенно изнашивается и прекращает функционировать. Если у вы подозреваете, что насос неисправный, то надо незамедлительно осуществить его диагностику.
Причины неисправной работы бензонасоса
Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса
Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:
- Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
- Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
- Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
- Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.
Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса
Как проверить работоспособность

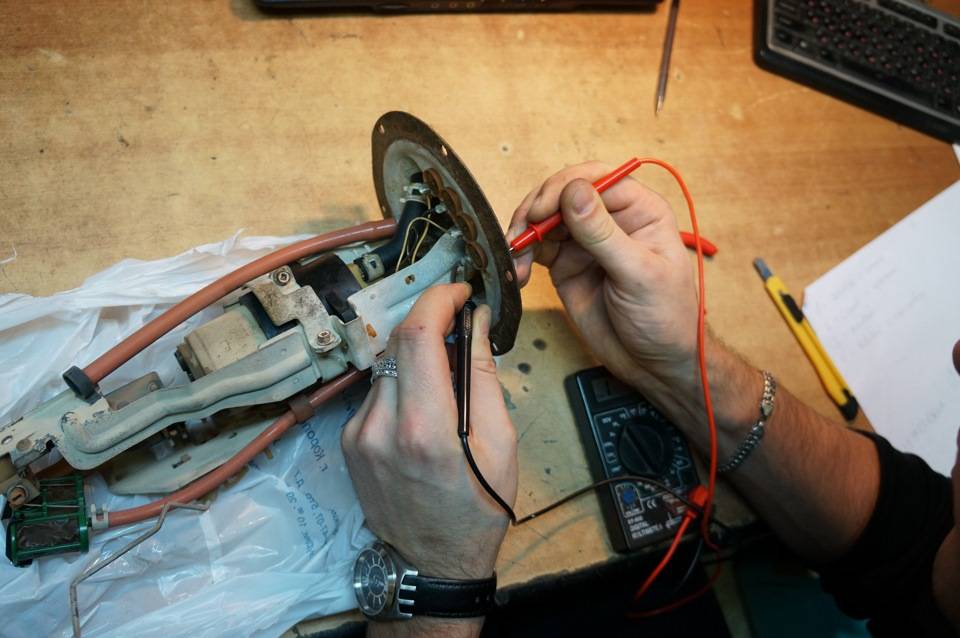

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.
Проверка исправности бензонасоса на инжекторе
Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.
Этап 1. Проверка предохранителя
Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.
Этап 2. Проверка реле
Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.
Убедитесь, что клеммы не окислились — это негативно сказывается на электроснабжении двигателя топливного насоса!
Этап 3. Проверка подачи питания на БН
Проверка напряжения бензонасоса осуществляется посредством использования мультиметра. Щупы измерительного прибора в режиме вольтметра (от 0-20 вольт) нужно подсоединить к клеммам питания бензонасоса. Включить зажигание и снять показания на устройстве. 12-12.5 вольт — нормальное рабочее напряжение. Если напряжение есть, но насос не работает, проверяем электродвигатель.
Этап 4. Проверка электродвигателя бензонасоса
Чтобы исключить поломку электродвигателя, подаем непосредственно от аккумулятора на клеммы бензонасоса питание 12 вольт. Работает — проверяем его производительность, обратный клапан, замеряем давление манометром. Не работает — проверяем катушку на обрыв.
При поступлении напряжения на клеммы бензинового насоса он не работает? Проверим обмотку статора: берем тестер (мультиметр) переводим в режим омметра, он должен показать сопротивление, иначе есть проблема с обмоткой и ее надо заменить. При показаниях сопротивления, проблема может заключаться в том, что на корпус бензонасоса коротит обмотка. Щуп тестера — на плюсовую клемму, второй — на корпус. Если коротит — обрыва не будет.
Этап 5. Проверка фильтра грубой очистки
Демонтировав фильтр грубой очистки (см. тех. документацию автомобиля) с бензонасоса, вы даже визуально сможете определить, насколько он загрязнен. При наличии большого количества отложений показана замена фильтров, если проблема застала в дороге — используйте щетку и бензин, чтобы очистить её.
Этап 6. Проверка обратного клапана
Обратный клапан должен постоянно препятствовать движению жидкости в обратном направлении.В процессе эксплуатации его работоспособность уменьшается, что снижает технические характеристики.
1 способ. Проверка обратного клапана заключается в замере давления манометром. Подключить его нужно на ту часть системы, которая напрямую задействована в питании топливом ДВС. Показатели давления не должны выходить за 3 кг/кв. см. (справедливо для легковушек). И при остановке двигателя давление не должно падать резко.
Проверка и чистка обратного клапана
2 способ. Чтобы проверить работу обратного клапана бензонасоса без манометра, нужно пережать обратку и смотреть, как работает двигатель. При неисправности обратного клапана ДВС будет работать на повышенных оборотах (при условии что нет других проблем).
3 способ. Сочетает в себе и диагностику, и чистку обратного клапана одновременно. Снимите и осмотрите его — засорение, требующее зачистки, видно невооруженным взглядом. Продуть клапан можно и плотной струей воздуха, но лучше пропустить через него воду под напором. Таким образом вы совместите проверку клапана с его чисткой. Если же и после этого клапан не работает, нужна его замена.
Проверка бензонасоса карбюраторного авто (механический)
Механический бензонасос — схема
Чтобы проверить работоспособность бензонасоса, следует:
- Снять топливный шланг с впускного штуцера карбюратора.
- Погрузить шланг в специально приготовленную прозрачную бутылку.Активно задействуя рычаг подкачки вручную, замечаем, насколько сильной и плотной струей подается топливо. Примеси воздуха не должны быть визуально заметны.
Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.
Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.
Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.
Механические бензонасосы иномарок нередко представляют собой неразборную конструкцию, поэтому ремонту не подлежат!
Подытожим:
Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.
Как проверить работу бензонасоса?
Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.
С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.
Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.
Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.
Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень
Как проверить давление в топливной рампе?
Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.
Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:
- Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
- Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
- Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
- Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
- Подключайте прибор к штуцеру и приступайте к проверке механизма.
Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:
- когда включено зажигание;
- при холостых оборотах двигателя;
- кода сброшена трубка регулятора давления топлива;
- при передавленной трубке слива.
Результаты измерения давления в топливной рампе
Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:
- при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
- при холостых оборотах двигателя — не менее 2,5 атмосфер,
- когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
- при передавливании трубки слива — не менее 7 атмосфер.
Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.
В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.
Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).
В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
