Электро амортизаторы багажника
Электронные амортизаторы — вещь новая, которая не так часто применяется на современных автомобилях. Однако, и они имеют место быть. Ими оснащаются транспортные средства, которые имеют двухобъемный тип кузова. Такой амортизатор также легко установить самостоятельно. Такая система идеально подойдет для любителей повышенного комфорта. Она включает в себя входные приспособления, блок управления и прочие механизмы. К входным приспособлениям относятся:
- кнопка управления на ключе;
- кнопка открытия внутри салона;
- кнопка закрытия внутри салона;
- специальный датчик;
- сенсорные планки.

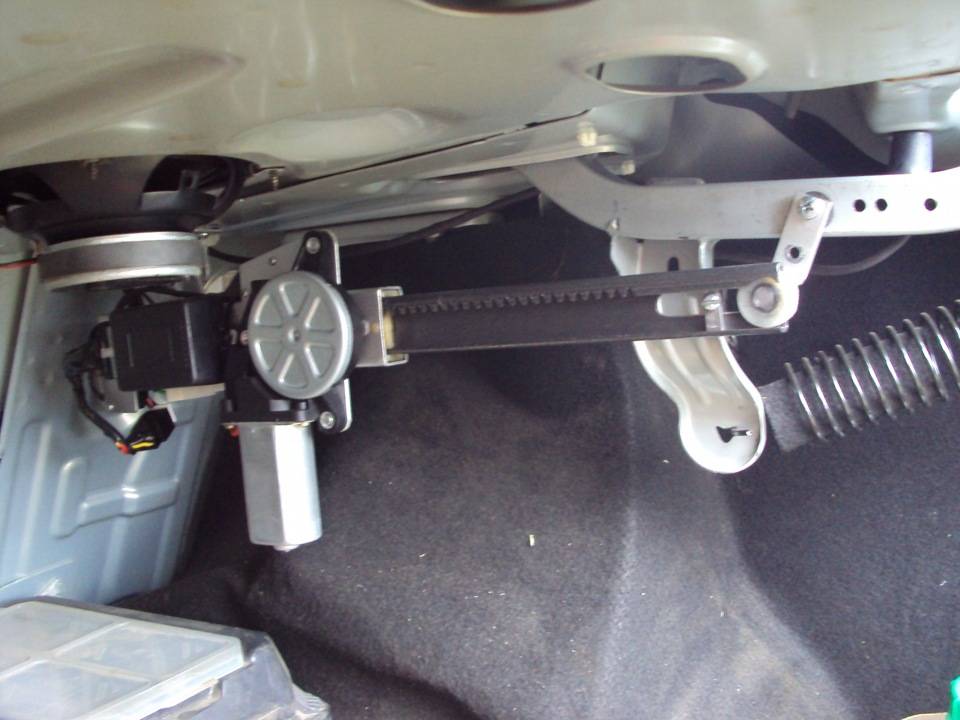

При помощи кнопок срабатывает механизм электропривода двери багажника. Можно управлять открытием и закрытием как внутри салона, так и при помощи кнопки управления. Сенсорные планки здесь нужны для дополнительной защиты от защемлений. При выходе из строя датчика, багажник открываться не будет. Вся система имеет собственный блок, который работает от электронного напряжения. При помощи специального тормоза из пружины, амортизатор способен держать багажник в открытом положении.
С установкой и монтажом такой системы могут возникнуть проблемы. Лучше всего воспользоваться руководством по эксплуатации, которое идет в комплекте с устройством. При недостаточной квалификации рекомендуется обратиться к профессионалу — электрику. При самостоятельной работе могут возникнуть неполадки, которые запросто приведут устройство к выходу из строя. Как только амортизатор со всей системой был установлен, требуется сделать проверку и отрегулировать работу всего механизма. Электронный амортизатор — удовольствие не из дешевых, но оно того стоит. Для комфортного управления автомобилем он подойдет лучше всех остальных разновидностей.
За что отвечает амортизатор?
Изделие нужно для следующего:
- Защита от удара при крайнем положении крышки. Если бы не было специальной «прокладки», крышка бы с треском ударяла по торцевой панели. Это прямая угроза кузовных деталей. Постепенно начнут появляться трещины и дефекты, на месте которых начнёт развиваться коррозия. К тому же это может нанести серьезную травму автовладельцу, который попросту не успеет отскочить.
- Фиксация багажника. Без амортизатора не зафиксировать крышку в открытом положении. Придётся задействовать специальные распорки. При повреждённой опоре крышка может произвольно закрыться и опять же стать причиной увечья.
- Автоматизация открытия и закрытия. При наличии специальной системы багажник открывается лёгким движением руки и не требует никаких лишних усилий. Это в том числе снижает нагрузки на рычаги, которые не лопаются и не получают трещин или сколов.
Гидравлические упоры капота и их установка
Установка амортизаторов на капот своими руками под силу каждому владельца автомобиля, и даже самому неопытному. Необходимость замены возникает либо для усовершенствования комфорта автомобиля, либо из-за замены непригодного амортизатора
При покупке нового гидравлического амортизатора, следует обращать внимание на установку в машину. Выгодно использовать такое устройство, в котором не требуется откручивать родные болты крепления
Отличным вариантом будет гидравлический амортизатор с одним упором. Стоимость всего набора будет около 2000 рублей.
При установке такого устройства следует обратить внимание на руководство по эксплуатации. Владельцу автомобиля требуется открутить все крепления для установки упора
После этого требуется прокачать его и поставить направлением штока вниз. После всех креплений капот должен закрываться медленно и плавно без торможения. Открываться он будет легко и без особых усилий. Нижний упор лучше всего устанавливать на штатные болты. Если все сделано правильно, то капот будет уверенно держаться в открытом положении.
Немного об электронных амортизаторах багажника
Крышка багажника, равно как и капот транспортного средства, могут предательски опуститься в самый неподходящий момент, нанеся травму автолюбителю. Описание подобной неприятности отразилась во множестве анекдотов и даже кинофильмов, но ничего хорошего самому владельцу авто она никогда не сулила. Автоконцерны нашли простое и изящное решение – установить специальные амортизаторы, упрощающие доступ к багажнику или моторному отсеку, а также гарантирующие безопасность при работе. Автомобильные амортизаторы багажника берут на себя ряд задач:
- Плавный подъем крышки багажника в автоматическом режиме без удара в крайнем верхнем положении;
- Столь же плавное опусканием крышки вместо резкого захлопывания;
- Удержание крышки багажника в крайнем верхнем положении без использование прочих упоров.
Подобные амортизаторы делают автомобиль еще чуточку комфортнее и ощутимо безопаснее, ведь удары капота или же крышки багажника о голову и спину в некоторых случаях становились причиной весьма серьезных травм. На современном автотранспорте подобные амортизаторы устанавливаются почти что в обязательном порядке (исключения бывают, но они крайне редки).
На некоторых транспортных средствах с двухобъемным типом кузова можно найти электронные амортизаторы багажников, а не более распространенные устройства с газовым и масляным наполнением. Основные их достоинства: простота установки и повышенный комфорт. Основные недостатки: высокая цена, малая распространенность и средний эксплуатационный ресурс всей системы (амортизатор нужно устанавливать вместе с рядом других элементов). Комплект установки электронного упора включает в себя следующее:
- Сам амортизатор;
- Специальный блок управления;
- Кнопка управления под ключ;
- Кнопки открытия и закрытия, устанавливаемые в салон;
- Датчик;
- Сенсорные планки.
Монтаж электронного амортизатора багажника может быть осуществлен автолюбителем самостоятельно. Вся нужная информация есть в руководстве, которое идет вместе с комплектом. Однако в случае проблемы с монтажом обратиться можно и к профессионалам. Тот же электрик справится с задачей установки подобного амортизатора, а также проверит работу механизма и в случае чего произведет регулировку.
Снятие и установка газовых упоров (стоек) крышки багажника на Приоре
Итак, сразу покупаем два упора, так как в большинстве случаев износ у них происходит равномерно, и менять нужной парой. Цена одного на Приору составляет порядка 400 рублей, соответственно пару можно купить за 800 рублей.

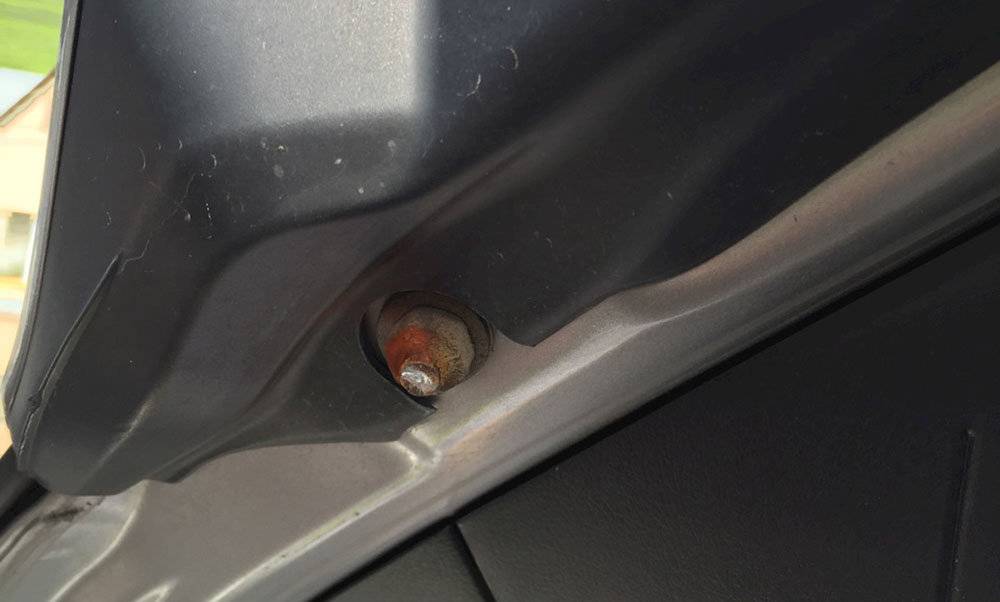

Открываем крышку багажника, и при помощи ключа на 13 мм откручиваем стойку от двери задка, как это показано на фото ниже:
Предварительно зафиксируйте крышку в поднятом состоянии, подставив под нее дополнительный упор. Теперь можно откручивать крепление стойки на кузове.

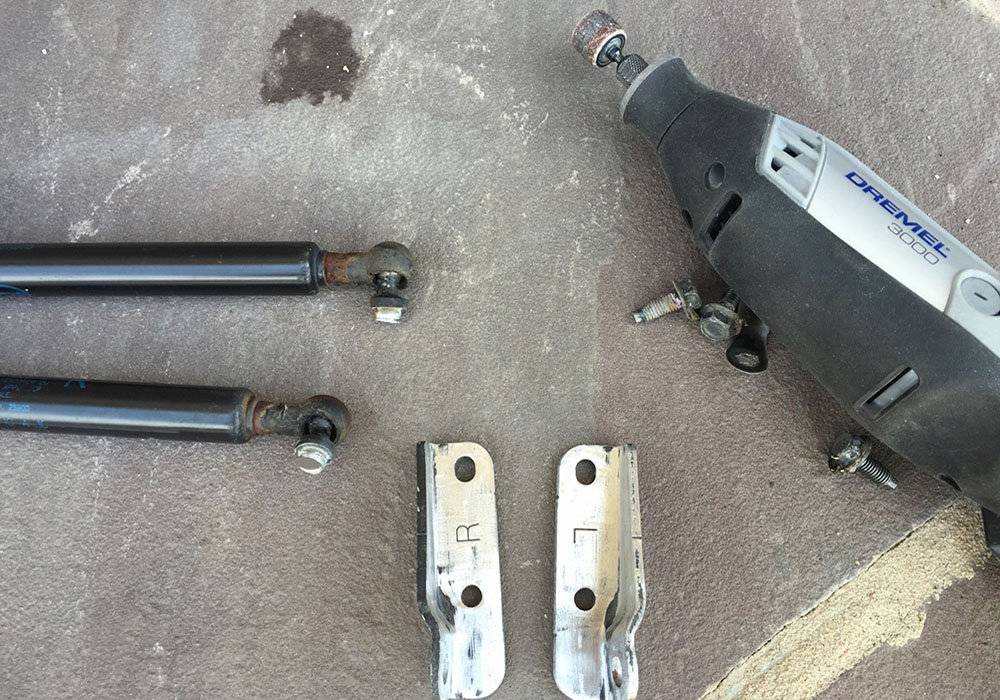

Снимаем стойку и производим установку новой в обратной последовательности. С другой стороны данная процедура делается аналогично. Замена не займет более 10 минут времени и выполнить ее можно без особых проблем своими руками.
Предназначение амортизаторов капота и багажника
При открывании крышек капота или багажника иногда приходится преодолевать значительное усилие из-за большой массы металла, стекла и механизмов, в них заключённой. Частично избавить руки водителя от нагрузки поможет пружинный механизм, подпирающий крышку.
Раньше пружины изготавливались из металла и имели значительные размеры и массу. К тому же для них нужна была дополнительная арматура в виде тяг и рычагов, иногда скомпонованных в весьма замысловатые механизмы. Ведь рабочий ход витой цилиндрической пружины или торсиона достаточно ограничен, а капот распахивается на большой угол.
Помогло инженерам внедрение пневматических упоров (газовых пружин). Сжимающийся в них газ допускает значительную разницу по давлению в крайних положениях и предварительное поджатие в виде заложенного заводом количества воздуха или азота в ограниченного размера рабочей камере. Качественное уплотнение штока позволяет долгое хранение и работу без потери рабочего усилия.
Самостоятельная замена пневмогидравлического упора
Менять амортизаторы капота и всего остального – несложно. Инструкции по замене, как правило, максимально просты и доступны для каждого. Просто нужно дотошно следовать всем пунктам и быть внимательными
При замене важно знать, что любые парные элементы следует также менять парно. То есть, если у вас сломался правый или левый амортизатор, под замену пойдёт не только сломанный, а оба
После того, как вы произведёте замену, вам может потребоваться отрегулировать все запирающие механизмы вручную. Итак, какие инструменты вам следует иметь под рукой, если вы решили самостоятельно заняться этим мини-ремонтом? Вот небольшой список:
- Страховочные упоры понадобятся вам для того, чтобы оставить открытой необходимые поверхности, например, крышку багажника или капота. Благодаря им, на ваши пальцы не обрушится ничего тяжелого.
- Вам также понадобится зажим.
- И острогубцы.
- Отвертка для откручивания всех необходимых элементов.
- Шестигранный гаечный ключ для шурупов.
- Специальный ключ для гаек, но с открытым зевом.
- Смазка.
Этого списка вам волне достаточно для того, чтобы успешно заменить амортизаторы. Вам нужно закрепить крышку багажника с помощью страховочных упоров (подойдёт что-то из подручных материалов типа надёжного деревянного бруска, но обязательно с обоих сторон, полагаться на одностороннюю фиксацию нельзя!). Затем используйте зажимы – с их помощью мы сможете зафиксировать концы с шарнирами. Обязательно побеспокойтесь о надежности крепления.
Дальше переходите к старому торсиону. Вам нужно демонтировать его в соответствии с необходимыми стандартами. Вставьте отвёртку внутрь, попав в небольшую щель между слоем металла и шариком. Теперь нужно будет потянуть, словно за рычаг, используя что-то удобное – можно острогубцы или же подходящую по размерам отвёртку
Осторожно приподняв используемый зажим от так называемого сухаря, вы получите возможность аккуратно (это важно!) снять второй с шара. Освободив таким образом оба конца упора, вы снимете старый амортизатор
После того, как оба амортизатора будут успешно отделены и сняты, понадобится провести некоторые приготовления для того, чтобы новые детали удобно и правильно встали на место. Тут вам и пригодится смазка – хорошенько обработайте ей все внутри. Затем зажимы нужно установить в почти открытое (но не до конца) состояние и натянуть шар. Ну вот и всё – осталось просто закрыть зажим и всё готово.
Иногда бывает такая ситуация, что зажим у шарнира не предусмотрен. Тогда нужно использовать шестигранный гаечный ключ для удаления шара. Если же упор используется в комбинации с жестким креплением, просто используйте ключ и выкрутите это самое крепление (точнее держащие его болты и само крепление легко отделится). Помните, что ваша основная цель – не дать упору соскочить со штифта. Стопорная шайба отделяется с помощью длительного равномерного давления на себя или от себя, никаких рывков!
После этого заменяется старый упор на новый, а шайба осторожно вкручивается на место. При установке сверяйтесь с демонтированными старыми амортизаторами
Очень важно установить новые точно так же, как были установлены старые – например, не перепутать направление поршня. Ориентируйтесь также и на наполнитель
Если используется масло, самым выгодным положением будет штоком вниз. То же касается и азота. Не забудьте после проведения всех манипуляций убрать деревянные упоры!
Вот и всё. Руководствуясь тезисами этой статьи, вы сможете легко определить тип установленного у вас амортизатора, вовремя понять, когда его нужно заменить, легко не заблудиться в магазинном многообразии и даже самостоятельно поменять пневмогидравлические упоры, аккуратно сняв старые и установив новые, при это нигде ничего не сломав. Очень простые тезисы – делайте так, чтобы результат вас удовлетворял, и машина становилась лучше, чем была до ремонта. На самом деле, ничего сложного, если верить в свои силы и строго следовать инструкциям.
Как подбирают и устанавливают амортизаторы багажника
Хоть амортизаторы, призванные гасить колебания транспортного средства на неровной дороге, устроены не так уж и сложно, их аналоги для капотов и крышек багажников работают по тем же принципам и в целом имеют то же устройство. Их делят на несколько типов. Первый момент в классификации амортизаторов багажника: тип амортизации. Он может быть следующим:
- Гидравлический. Такие амортизаторы замедляют ход движения крышки багажника довольно резко ближе к крайним точкам. Их монтируют штоков вниз;
- Динамический. Такими являются те амортизаторы, что замедляют ход плавно. Не имеют жестких предписаний к монтажу.
Кроме того, данные компоненты классифицирует по используемому рабочему веществу. Здесь легко проследить аналогию с амортизаторами подвески:
- Газ. Устройства с рабочим веществом в виде газа весьма надежны и имеют огромный эксплуатационный ресурс, а также практически не зависят от внешних условий;
- Газ и масло. Такие амортизаторы багажника попросту называют газо-масляными. Они также весьма надежны, но реагируют на снижение температуры атмосферного воздуха – это их единственное слабое место;
- Масло. Масляные амортизаторы багажника дешевы, но имеют средний эксплуатационный ресурс и еще сильнее реагируют на снижение температуры воздуха. Как отмечают автолюбители, масляные амортизаторы особенно сильно выделяются на фоне прочих.
По словам экспертов, лучшие упоры багажников и капотов имеют газовое наполнение. Впрочем, некоторые эксперты не советуют ставить их на капот в силу экономических и некоторых технических причин. Газо-масляные амортизаторы имеют лучшее соотношение цена-качество, но они также имеют специфические требования к условиям эксплуатации.
К примеру, они заедают при сильном морозе, так как находящееся в них масло сильно повышает свою вязкость. В остальном же такие амортизаторы наиболее универсальны. Наиболее дешевые масляные устройства заедают еще чаще, но зато в подходящих условиях отличаются мягкостью. Еще одна особенность масляных устройств: ухудшение рабочих свойств при длительном простое. Если вы решили поставить масляный упор, багажник или капот придется открывать почаще.
Для выбора подходящего упора багажника стоит для начала ознакомиться с мануалом по эксплуатации – практически вся нужная информация содержится там. Устройство лучшего всего искать по данным автомобиля: марке и модели, а также году выпуска
Здесь автолюбителю важно стоит учесть следующее:
- Как часто будет открываться багажник. Как и было описано выше, наиболее стойкими и долговечными являются газовые амортизаторы. Если багажник открывается не так уж часто, стоит обратить на газо-масляные устройства;
- Какова среднемесячная температура зимой и сколько особенно холодных зимних дней бывает в вашем регионе. К примеру, если автомобиль эксплуатируется в северных регионах, на него лучше не ставить масляный амортизатор багажника;
- Удовлетворяет ли амортизатора техническим требованиям. Вот здесь-то и понадобится мануал;
- С каким весом будет работать амортизатор. Устройство придется подбирать в соответствии с нагрузкой (выталкивающей силой). Если данным параметром пренебречь, есть риск взять амортизатор, которому придется «помогать» при поднятии крышки багажника.
Когда подходящий амортизатор на руках, нужно разобраться с тем, как его установить. Для проведения всех работ нужны следующие инструменты: отвертка или острогубцы, страховочный упор (можно несколько). В отдельных случаях требуется пара гаечных ключей с открытым зевом и шестигранным углублением, стопорная пружинная шайба. Также имеет смысл взять силиконовую смазку. Работа производится в несколько этапов:
- Демонтировать старый упор. Здесь все просто: поднять зажим от «сухаря» и снять его с шара в месте крепления. Проделать то же самое с другого конца. Проще всего это сделать острогубцами;
- Обработать место установки нового амортизатора смазкой. Наилучшим образом подходит силиконовая смазка;
- Оставив зажимы в полуоткрытом положении, установить новый амортизатор.
Подбор амортизаторов для капота, задней двери и багажника
Здравствуйте, уважаемые автолюбители! Мы с вами привыкли к тому, что слово «амортизатор», чаще всего употребляем относительно ходовой части (подвески) автомобиля.
Изначально, амортизаторы и предназначались именно для демпфирования, то есть искусственного подавления колебаний элементов подвески и кузова транспортного средства.
С развитием автомобилестроения, амортизаторы стали применяться и в других элементах автомобиля. И если в недалеком прошлом, для открытия крышки капота или багажника использовались обычные упоры, то сегодня во многих моделях авто применяются амортизаторы капота, багажника, амортизаторы задней двери.
И, хотя требования к ним не такие жёсткие, как к амортизаторам подвески, выбор амортизаторов для капота, крышки багажника или задней двери, имеет свои особенности. Вот и давайте сообща, рассмотрим вопрос о том, как выбрать амортизаторы правильно. Чтобы они как можно дольше и качественнее выполняли свои функции: удобство и комфорт эксплуатации авто.
Подбор амортизаторов начинаем с изучения особенностей эксплуатации
Одинаковые, на первый взгляд, амортизаторы капота и амортизаторы задней двери или крышки багажника, служат свою службу по-разному. Это зависит от ряда причин.
В первую очередь, от интенсивности эксплуатации разных элементов автомобиля. Ведь, вы не станете спорить с тем, что под капот современного автомобиля, мы лазим реже, чем в багажник. Поэтому, кроме общих требований к выбору амортизаторов, нужно учитывать и интенсивность эксплуатации механизма.
Безусловно, перед тем, как выбрать амортизаторы для того или иного элемента кузова, нужно открыть мануал по эксплуатации вашего авто, и почитать рекомендации производителя: по типу и марке амортизаторов, и по их техническим характеристикам.
Выбирая амортизатор капота, желательно учесть, чтобы он не был коротким. Допустим для того, чтобы проверить уровень масла в двигателе или уровень тормозной жидкости, высоты открытия крышки капота хватит.
А вот, когда на автосервисе нужен будет свободный доступ к «внутренностям» двигателя, то вы услышите всё, что о вас думает мастер. Поэтому, амортизатор капота желательно выбирать с длинным ходом штока.
Выбирая амортизаторы для багажника, учтите степень интенсивности их эксплуатации. Если вы заглядываете в багажник очень часто, то амортизатор багажника газовый будет как раз для вас. Хотя они и недешёвые, но служат очень долго и отличаются надежностью.
Общее важное правило при эксплуатации амортизаторов задней двери, капота, багажника: в холодное время года не старайтесь открывать капот или багажник резким рывком. Так вы поможете амортизатору выйти из строя намного раньше срока, указанного производителем. В зимнее время капот или заднюю дверь нужно открывать плавно, помогая амортизаторам
Это связано с тем, что при низкой температуре рабочее вещество амортизатора становится более вязким
В зимнее время капот или заднюю дверь нужно открывать плавно, помогая амортизаторам. Это связано с тем, что при низкой температуре рабочее вещество амортизатора становится более вязким.
Подбирая амортизатор задней двери, выбирайте механизм с большей выталкивающей силой, чем для амортизатора капота.
Типы, конструкция и принцип работы амортизатора
Наибольшее распространение получили амортизаторы багажника двух конструкций:
— Пневматические (газовые); — Гидропневматические (по аналогии с амортизаторами подвески их часто называют газомасляными).
Пневматические амортизаторы правильнее называть газовыми пружинами или газовыми упорами. В данных устройствах усилие на штоке и демпфирующие качества создаются содержащимся под давлением газом. Газовые пружины находят самое широкое применение за счет простоты конструкции и разумной цены.
Конструктивно газовая пружина представляет собой цилиндр, внутри которого расположен поршень на штоке. Выход штока закрыт сальниковым узлом, который обеспечивает герметичность цилиндра и смазку штока. Внутреннее пространство цилиндра заполнено газом под давлением в несколько атмосфер, обычно в качестве рабочего вещества используется азот. Также в амортизаторе предусмотрена возможность перетекания газа между полостями цилиндра, разделенными поршнем. Это могут быть либо перепускные клапаны в поршне, либо каналы в стенках цилиндра, которые поршень пересекает на определенном участке пути. Во многих амортизаторах данного типа также предусмотрена закрытая полость с маслом, которое используется лишь для смазки штока поршня.
Гидропневматические амортизаторы багажника (которые, кстати, тоже называют газовыми пружинами) отличаются от газовых тем, что в их цилиндре присутствует некоторое количество масла. Слой масла располагается в нижней части цилиндра (у выхода штока) и необходимо лишь для демпфирования (поглощения удара) при полном открытии крышки багажника.
Работают оба типа газовых пружин следующим образом. В сложенном состоянии (крышка багажника закрыта) поршень находится в верхней части цилиндра, где сжимает определенный объем газа. При открытии багажника давление сжатого газа превышает вес крышки, и выдавливает поршень — так происходит автоматический подъем крышки багажника. А дальнейшие процессы зависят от типа используемого амортизатора.
В пневматических амортизаторах реализовано так называемое динамические демпфирование. В начальный момент движения поршня давление в надпоршневом пространстве значительно превышает давление газа в полости со стороны штока — это приводит к автоматическому открытию крышки багажника. Однако на определенном участке пути поршень пересекает канал в стенке цилиндра, и газ из полости с высоким давлением начинает перетекать в полость с газом низкого давления — в результате разница давлений падает (но не слишком быстро, так как сечение каналов мало) и скорость поршня постепенно снижается. Наконец, в нижней точке поршень закрывает воздушный канал, и ударяется в «подушку» из оставшегося в полости газа — так происходит безударная остановка (демпфирование). При закрытии крышки багажника все процессы протекают в обратном направлении.
В гидропневматических амортизаторах реализован другой тип демпфирования — гидравлическое. Здесь на конечном участке пути поршень погружается в масло, в результате чего происходит безударная остановка крышки багажника.
Динамическое и гидравлические демпфирование имеют существенное отличие в характере и в динамике движения крышки багажника:
— При динамическом демпфировании скорость падает плавно практически на всем участке движения; — При гидравлическом демпфировании скорость движения поршня на основном участке пути остается практически постоянна, и лишь на конечном участке она резко уменьшается.
Отсюда можно выделить и основные особенности каждого из типов амортизаторов крышки багажника. В частности, пневматические газовые пружины обеспечивают наиболее бережное открытие и закрытие багажника, однако гидропневматические делают это значительно быстрее. Также есть и сезонные особенности: при отрицательных температурах пневматические амортизаторы работают менее эффективно (так как давление газа вследствие охлаждения падает), а гидропневматические за счет вязкости масла сохраняют демпфирующие свойства. Правда, при сильно отрицательных температурах вязкость масла чрезмерно увеличивается, вследствие чего его демпфирующие качества значительно ухудшаются.
Наконец, газовые пружины разных типов имеют особенности монтажа:
— Пневматические амортизаторы можно устанавливать в любом положении; — Гидропневматические амортизаторы рекомендуется устанавливать только штоком вниз — в этом случае слой масла будет располагаться в нижней точке цилиндра, обеспечивая правильность работы устройства.
Газовые пружины всех типов имеют довольно простую конструкцию, поэтому они нашли самое широкое применение и ежедневно оправдывают оказанное им доверие.
Немного об упорах багажника
Крышка багажника, равно как и капот транспортного средства, могут предательски опуститься в самый неподходящий момент, нанеся травму автолюбителю. Описание подобной неприятности отразилась во множестве анекдотов и даже кинофильмов, но ничего хорошего самому владельцу авто она никогда не сулила. Автоконцерны нашли простое и изящное решение – установить специальные амортизаторы, упрощающие доступ к багажнику или моторному отсеку, а также гарантирующие безопасность при работе. Они имеют несколько названий: наиболее привычное «амортизатор», часто используемое «упор», «торсион», реже «газовая пружина». Наиболее правильным названием является « пневмогидравлический упор », хотя и покупатели, и продавцы пользуются им очень редко.
Автомобильные амортизаторы багажника берут на себя ряд задач:
- Плавный подъем крышки багажника в автоматическом режиме без удара в крайнем верхнем положении;
- Столь же плавное опусканием крышки вместо резкого захлопывания;
- Удержание крышки багажника в крайнем верхнем положении без использование прочих упоров.
Подобные амортизаторы делают автомобиль еще чуточку комфортнее и ощутимо безопаснее, ведь удары капота или же крышки багажника о голову и спину в некоторых случаях становились причиной весьма серьезных травм . На современном автотранспорте подобные амортизаторы устанавливаются почти что в обязательном порядке (исключения бывают, но они крайне редки). Массовое использование упоров началось примерно 30 лет назад, причем на отечественной классике вроде «Волги» и автомобилей ВАЗ они также устанавливались.
Как заменить амортизатор капота
Если деталь не оригинальная и не подходит по кросс-номеру, то убедиться в её соответствии можно по замерам длины упора в открытом и закрытом состоянии. Но и этого недостаточно, все пружины имеют разное усилие.
Можно ошибочно приобрести деталь, которая не сможет приподнять тяжёлый капот даже летом (самое тяжёлое время для сжатого газа – зима с её низкими температурами) или наоборот, крышка будет рваться из рук, деформироваться и сопротивляться при закрывании. Возможно и заклинивание замка.
Замена амортизатора капота Ауди 100 С4 – складной газовый упор капота
Смотрите это видео на YouTube
Сам процесс замены проблемы не составит. Крепёжные элементы имеют лёгкий доступ, наглядны и интуитивно понятны. Снимается старый упор, крышка подпирается, после чего последовательно навинчиваются верхнее и нижнее крепления нового.
Лучше работать с помощником, поскольку новые упоры очень тугие, будет неудобно одновременно держать шток и вращать винт крепления.
