Меняем термостат на ВАЗ-2114 своими руками: принцип работы и замена на видео

Особенности конструкции

Термостат — это небольшой механический клапан. Устройство регулирует и определяет температуру охлаждающей жидкости в системе двигателя, отвечает за качество прогрева мотора автомобиля. Конструкция состоит из таких элементов:

• корпус;
• входной патрубок. Подключается непосредственно к системе охлаждения;
• восковой шарик;
• основной клапан. Отвечает за перекрывание процесса основной циркуляции;
• поршень;

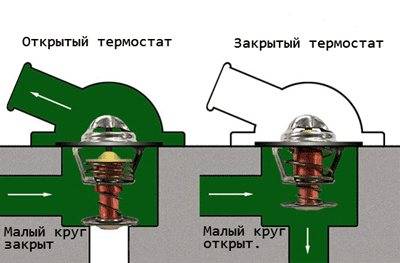

Термостат регулирует температуру охлаждающей жидкости в двигателе

• перепускной клапан. В случае необходимости перекрывает малый круг охлаждения;
• специальная пружина для удержания переносного клапана;
• выходной патрубок. Подключается к насосу, качающему охлаждённую жидкость;
• пружина, удерживающая перепускной клапан;
• дополнительный входной патрубок. Элемент подключён к радиатору.

Ознакомиться с принципом работы термостата вам поможет данное видео:

Виды современных термостатов

Сегодня производители автомобилей оснащают двигатели разными термостатами. Выделяют несколько основных видов этих полезных конструкций:

1. Устройство с электронным управлением. Подходит для всех режимов работы силового агрегата. Электронные приборы дополнены специальным нагревательным сопротивлением. Известны своей эффективностью и точностью. Их использование позволяет снизить степень потребления топлива.
2. Одноклапанный. Надёжный и прочный агрегат. Преобладающее количество автомобилей оснащено одноклапанным термостатом.

Существует несколько основных видов автомобильных термостатов

Двухклапанный. В одном термостате находится два клапана: основной и второстепенный. Основной используется для циркуляции антифриза по большому кругу. Второй, так называемый перепускной клапан, выполняет аналогичные действия, только по кругу меньшего размера. Двухклапанные термостаты востребованы на территории СНГ.

Двухступенчатый. В конструкции предусмотрено также два клапана: большой и малый. Рекомендуют устанавливать в системе с высоким давлением охлаждающей жидкости.

Будет полезно: Какие перемены ждут автомобилистов в этом году

Признаки и причины поломки

Любые неполадки в действиях устройства пагубно сказываются на работе всего автомобиля. Главным симптомом и причиной неисправности считают коррозию. Она постепенно разъедает блокировочный штырь и цилиндр. Признаком неработающего термостата в этом случае является пульсирующий, беспрерывный поток охлаждённой жидкости

При этом неважно, в каком положении находится клапан. Признаками неисправного термостата также считают:

1. Нижний патрубок становится тёплым за несколько минут работы агрегата. Устройство постоянно пребывает в открытом состоянии.
2. Двигатель автомобиля быстро перегревается. При перегреве двигателя автомобиля патрубки конструкции (нижний и верхний) одинаковой температуры.

О неисправности термостата говорит перегрев двигателя и несколько других показателей

Во время работы устройства стрелка двигателя резко падает и показывает температуру меньше обычной. Когда двигатель прекращает свою работу, показания стрелки увеличиваются. Длительное пребывание в закрытом положении. В этом случае конструкцию буквально заклинивает. Температура на панели прибора показывает, что тот закипает. После продолжительной работы мотора нижний патрубок остаётся холодным.

Вследствие поломок автомобиль не может нормально завестись. Понять, почему не работает термостат, и выяснить признаки поломки агрегата следует как можно скорее. Нарушение температурного режима пагубно сказывается на двигателе: он быстро изнашивается и приходит в негодность.

Сколько стоит замена термостата на ВАЗ 2114

На СТО услуга по замене термостата будет стоить порядка от 300 до 650 р. Поменять деталь можно достаточно просто своими руками. Для этого необходимы ключи, шестигранник и новый термостат.

В среднем стоимость оригинального термостата на 2021 год может доходить до 950 р. Цена на аналоги варьируется от 570 до 760 р.

Какой термостат ставить

Оригинальный номер 21082-1306010. Цена оригинала — 830-950 р.

Аналоги:

• Luzar LT 010892 — 519 р.
• Master-sport 21082-S-PCS-MS — 706 р.
• Kraft KT 019510 — 713 р.

В 2021 году цены на аналоги увеличились. Теперь стоимость Luzar — 570 р, Master-sport — 750 р, и Kraft — 820 р.

Наиболее проверенный вариант — оригинал. Если выбирать среди аналогов, то самым качественным будет термостат марки “Kraft”.

Основные неисправности термостата

Термостат представляет собой довольное простое устройство, которое редко выходит из строя. Если возникли проблемы с термостатом, чаще всего они связаны со следующими причинами:

• Клапан переключения циркуляции жидкости с большого на малый круг перестал плотно закрываться. Из-за этого сразу после пуска двигателя антифриз циркулирует по полному большому кругу, из-за чего разогрев до рабочей температуры в 90 градусов Цельсия занимает в разы больше времени, чем при исправном термостате;
• Клапан переключения циркуляции жидкости заклинил в закрытом состоянии. В такой ситуации датчик на его открытие срабатывает, но заслонка не может сдвинуться. Это приводит к тому, что тосол даже после разогрева мотора продолжает циркулировать по малому кругу. Соответственно, детали двигателя не получают необходимого охлаждения, и он перегревается.

Стоимость термостата невелика, но далеко не во всех проблемах с охлаждением двигателя виноват он. Именно поэтому перед тем как производить замену термостата, необходимо убедиться в его неисправности.

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
5. Ослабьте крепление хомутов, удерживающих шланги.
6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.

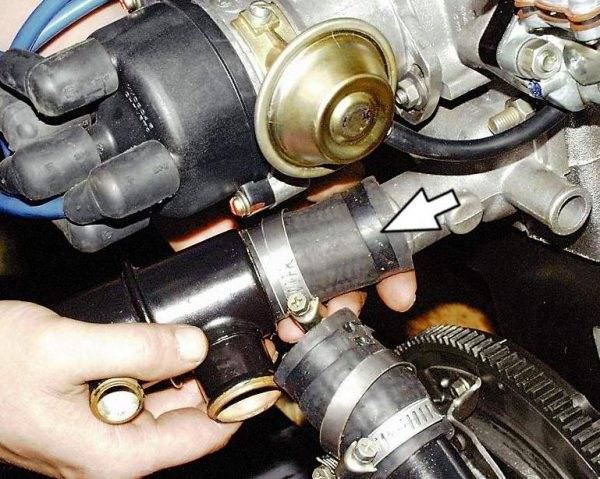

7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс заменыДля замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

Проверка работоспособности

Для того, чтобы точно выяснить — работает или не работает термостат ваз 2114, не нужно прибегать к сложным методам проверки или специальной аппаратуре. Достаточно лишь открыть капот и потрогать рукой входные патрубки под радиатором охлаждения (относящиеся к большому циркуляционному контуру).

Дальше, в зависимости от их состояния, можно будет сделать следующие выводы:

• если патрубки становятся горячими сразу после запуска двигателя, значит термостат заклинило в положении «на большой круг»;
• если патрубки остаются холодными даже после полного прогрева мотора, значит клапан заклинило в закрытом положении, и вся жидкость идет на малый круг;
• если патрубки постепенно нагреваются и после полного прогрева двигателя становятся горячими, значит термостат полностью исправен.

Проверка термостата ваз 2114

В случае же, если остаются какие-либо сомнения, устройство можно демонтировать и проверить в домашних условиях следующим образом:

• опустить термостат в кастрюлю с водой;
• довести воду до температуры, близкой к 90 градусам (потребуется термометр);
• внимательно прислушаться — если термостат исправен, он издаст характерный щелчок. Тишина же будет свидетельствовать о поломке устройства.

Термостат ваз 2110 на ваз 2114

Все о замене термостата на ВАЗ 2110, 2114 и 2115

Термостат это главное звено . Остановка работы, которого может очень дорого стоить, вплоть до капитального ремонта мотора. А эта процедура не из простых и очень затратна.

Кроме того, будет нанесен непоправимый урон остальным узлам и агрегатам. О том, как правильно самостоятельно проводить замену, давайте рассмотрим в нашей статье – рекомендации.

Замена термостата ВАЗ 2110, 2114 и 2115 проводится в течении 40-50 минут, при наличии всех необходимых подручных инструментов. Итак, нам необходимо подготовить:

Набор автомобильных инструментов;

Рем. комплект прокладки;

Емкость для слива отходов объемом 7,0 литров;

Охлаждающая жидкость , согласно технических характеристик в инструкции по эксплуатации;

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости; — меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку; — термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса; — новый термостат короче штатного на 5 см — стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Термостат от Гранты на ВАЗ 2110 и Приору устанавливают для более быстрого прогрева двигателя, особенно в процессе движения «десятки». Термостат отвечает за перераспределение потоков жидкости в СОД. К минусам данной системы на ВАЗ 2110 специалисты относят частые подтекания и проблемы с расширительным баком. Устранить такие неисправности можно с помощью тюнинга. Предварительно изучается устройство СОД.

Когда менять: признаки выхода из строя термопереключателя

Абстрактные симптомы в состоянии указать на характер болезни, которая постигла терморегулятор:

Заклинивание в открытой позиции (охлаждайка постоянно циркулирует через радиатор)

На морозце мотор греется неважно, и на предельных городских скоростях температура охлаждающей жидкости падает. Скажем, на улице -15°C, ОЖ на холостых оборотах разогрелась до 70°C, выезжаем на многополоску, движемся со скоростью 60 км/ч, а стрелка температурного прибора либо стоит на месте, либо идет на снижение. Расход топлива заметно увеличивается (+ 1-2 литра на 100 км)

Клин в закрытом положении (антифриз движется по рубашке и радиатору печки, минуя основной теплообменник). Охлаждения не будет и летом перегрев неминуем. Факт отчетливо проясняет бегущая вверх стрелка термометра при включенном вентиляторе охлаждения. Дополнительно сигнализируют о проблеме «мозги» в виде подсвеченной иконки Check Engine. Окончательная остановка в промежуточной позиции. Затяжной прогрев + перегрев в жару. Незначительное увеличение аппетита (в пределах 1 л/100 км)

Расход топлива заметно увеличивается (+ 1-2 литра на 100 км). Клин в закрытом положении (антифриз движется по рубашке и радиатору печки, минуя основной теплообменник). Охлаждения не будет и летом перегрев неминуем. Факт отчетливо проясняет бегущая вверх стрелка термометра при включенном вентиляторе охлаждения. Дополнительно сигнализируют о проблеме «мозги» в виде подсвеченной иконки Check Engine. Окончательная остановка в промежуточной позиции. Затяжной прогрев + перегрев в жару. Незначительное увеличение аппетита (в пределах 1 л/100 км).

Невозможность плотно закрыть большой круг, при этом шток двигается и полное открытие совершается. Клина нет. Препятствуют отложения, накопленные в результате несвоевременной смены тосола, смешивания ОЖ различных классов (например, на Hyundai Solaris антифриз можно мешать только с G11), использования дешевых или поддельных жидкостей. Выявить факт в теплое время можно только по трубкам. Зимой на загрязнение укажет неохотный рост температуры с 70°C до 90-95°C при езде по трассе, в городе же проблем с прогревом не будет. При виде подобной картины любители закрыть радиаторную решетку картонкой часто склоняют владельца к утеплению передка. В холода это, несомненно, полезно.

Принцип работы системы охлаждения двигателя

Система охлаждения автомобиля необходима для постоянного поддержания рабочей температуры двигателя в пределах от 98 до 103 °С. В системе непрерывно циркулирует специальная охлаждающая жидкость, с помощью которой отводится тепло, вырабатываемое мотором. Существует 2 круга циркуляции: малый и большой. По малому кругу жидкость движется во время нагрева мотора, она не проходит через радиатор. При этом у ВАЗ 2114 верхний патрубок радиатора горячий, а нижний холодный.

Когда температура достигает своего пика, открывается термостат и жидкость начинает циркулировать по большому кругу. Теперь уже оба патрубка должны быть горячими.

Если оба патрубка остались холодными, не смотря на достижение двигателем рабочей температуры, значит, с системой охлаждения возникли какие-то неполадки.

Существует довольно простой, но эффективный способ проверить работоспособность системы охлаждения двигателя. Для этого нужно включить двигатель при закрытой печке салона на 15-20 минут. В холодное время года ВАЗ необходимо предварительно загнать в гараж. Если после проверки патрубок останется холодным, можно говорит о наличии проблемы в системе.

Назначение, устройство и принцип действия термостата

Охлаждающая жидкость, циркулирующая по рабочим каналам блоков двигателя, своим главным предназначением имеет отвод излишнего тепла, накапливающегося в силовом агрегате, из-за трения рабочих элементов двигателя и воздействия высокой температуры выхлопных газов, проходящих по газоотводящему контуру.

Главными элементами системы охлаждения ВАЗ 2114, которые отвечают за понижение температуры тосола, являются электровентилятор радиатора охлаждения и термостат.

Чтобы понять принцип его работы, надо увидеть как выглядит термостат на ВАЗ 2114. Конструктивно он устроен таким образом, что клапан, регулирующий проток ОЖ, находится внутри корпуса с тремя патрубками:

• два входных — от двигателя и радиатора;
• один выходной — к помпе.

Устройство термостата ВАЗ 2114

Основным рабочим элементом самого клапана, находящегося внутри термостата, является твердый термочувствительный наполнитель, который при нагревании, через резиновую вставку, воздействует на поршень, перемещающий основной клапан. Нагреваясь он открывает его, остывая, наоборот закрывает отверстие, не допуская протока тосола.

На двигатель термостат крепится через патрубок к головке блока цилиндров с левой стороны, под воздушным фильтром. Резиновыми патрубками он соединяется с радиатором и помпой. На холодном двигателе клапан этого регулятора потока ОЖ закрыт и после запуска, начинающая прокачиваться усилиями помпы жидкость, двигается по «малому контуру» или «по малому кругу». В среде автомобилистов применяется оба эти выражения. При движении по малому кругу тосол проходит через радиатор отопителя, впускной коллектор и дроссельный узел. В радиатор жидкость не подается, клапан отсекает этот путь.

По мере нагревания двигателя ОЖ отбирает часть тепла, нагревается и, проходя по «малому кругу» через термостат, нагревает термочувствительный элемент. Поршень начинает смещаться и открывать основной клапан. Это начинает происходить когда температура жидкости достигает 87 градусов. При этом часть ОЖ начинает циркулировать через радиатор. По достижении температуры в 102 градуса клапан открывается полностью, смещаясь на восемь миллиметров. В этом режиме весь поток ОЖ устремляется по «большому кругу», через радиатор охлаждения.

Специалисты рекомендуют проверять работу термостата не снимая его с машины. Для этого требуется после запуска двигателя руками потрогать нижние патрубки отходящие от радиатора. Они должны быть холодными до тех пор, пока температура не поднимется больше восьмидесяти градусов. Как только температура вырастет больше 85 градусов, трубки должны начать нагреваться и через некоторое время можно будет почувствовать, что циркуляция по «большому кругу» действует. Трубки должны нагреться достаточно сильно.

Если же нижние патрубки, отходящие от радиатора, будут продолжать оставаться холодными — значит основной клапан не открылся и термостат неисправен. На неисправность этого регулятора может указывать и такой факт, когда нижние трубки начинают нагреваться почти сразу после запуска двигателя. Это говорит о том, что клапан открыт и не закрывается в холодном состоянии.

В обоих случаях, отказ термостата ничего хорошего для двигателя не несет. В случае, когда клапан открыт — тосол, проходя по «большому кругу» не имеет возможности нагреться до рабочего состояния. При этом снижается мощность двигателя и другие параметры эффективности его работы. В том случае, когда основной клапан закрыт двигатель имеет большой риск перегрева блоков. Это наиболее опасное состояние для силового агрегата. Если некоторое, даже не очень длительное, время проехать в таком режиме, то можно вывести двигатель из строя, вплоть до поломки валов. А это, как минимум, капитальный ремонт всего ДВС.

Существует способ, как проверить термостат на ВАЗ 2114 другим образом. Для этого, необходимо налить воду в кастрюлю и, поставив ее на плиту для нагревания, погрузить туда термостат. Зная, при какой температуре открывается термостат на ВАЗ 2114, с помощью термометра следить за нагреванием воды в кастрюле. При температуре около 87 градусов клапан должен открыться. Если это произошло, значит прибор вполне работоспособен. Проверять его таким образом лучше перед тем, как устанавливать вместо вышедшего из строя.

Многие автолюбители часто интересуются у специалистов, возможен ли ремонт термостата.

Если же этого не случилось, то нужна замена термостата на ВАЗ 2114.
