Какую выбрать прокладку для клапанной крышки
Одним из этапов при выполнении замены клапанной крышки является покупка расходных материалов. Какую же приобрести прокладку и из какого материала она должна быть изготовлена? В продаже есть много разновидностей прокладок по типу используемого материала и производителя
Важно учесть, что клапанный механизм очень нежен. Необходимо бережно относиться к нему и надежно защитить от внешней среды
Прокладка именно это и выполняет, но какую прокладку клапанной крышки купить для ремонта мотора своего автомобиля?
Лучшие производители прокладок клапанной крышки
Так как двигателей существует огромное разнообразие, то форма прокладок бывает самой различной. В любом случае производители предлагают уплотнения для многих моделей автомобилей. И лучшими брендами по праву считаются следующие:
- Rosteco – производит качественные резинотехнические изделия разной конфигурации. Изделия этого российского бренда идет на рынок и на конвейеры. Применяется при изготовлении многих моделей и марок автомобилей, собираемых на территории нашей страны. Полностью соответствуют оригинальным. Можно не менять до 3 лет. Требует применения специального герметика.
- Elring – известный в мире немецкий бренд резиновых прокладок. Изделия отличаются долговечностью и выносливостью. Производитель дает срок гарантийной службы до 3 лет. Лучше покупать цельные прокладки.
- AMD – это корейская компания, производящая качественные прокладки для крышки ГБЦ. Эффективный срок службы составляет 2 года, затем требуется ее замена. Отличаются устойчивостью к высоким температурам, возникающим в процессе работы ДВС.
Форма
Форма прокладки клапанной крышки зависит от особенностей конструкции двигателя. Если в его корпусе имеется много изгибом и заворотов, то и на прокладке это отражается. Она тогда обладает более сложным устройством. Их все можно разделить на цельные и составные. Составная включает несколько изделий в комплекте. Имеется наружная, которая прокладывается по периметру или наружной стенке блока и внутренние. Их может быть несколько в зависимости от конструкции силового агрегата. Чем больше элементов, тем и сложнее строение прокладки. Составные часто продаются единым изделием. Перед их установкой на свое законное место необходимо выполнить разрезку ножницами
Здесь важно быть предельно осторожным, так можно сделать рез не в том месте и получить испорченную прокладку или даже выйдет из строя двигатель из-за большой утечки масла
Материал
Для производства прокладок используется несколько разных видов материалов. Каждый из них обладает своими преимуществами. Если вы решили выполнить ремонт мотора своими руками, то тщательно подойдите к процессу выбора прокладки в зависимости от материала ее изготовления. В продаже имеется как минимум десяток их разновидностей. Основную категорию составляют резиновые и паронитовые. Самые дешевые именно из резины, потому что это самый доступный материал. Обладает хорошей герметичностью, но критичны к воздействию углеводородов. При контакте с ними становятся более мягкими. Паронит, казалось бы, идеальный вариант. Он представляет собой тонкий материал с волокнистой структурой, который пропитан герметиком. Так как он обладает высокой плотностью, то дополнительно требуется использовать герметик.
Также прокладки производят из специального пропитанного картона, бумаги, целлюлозы, фибры, асбеста, графита и даже из мягких металлов. У каждой есть свои преимущества и недостатки. В основном используются именно резиновые или из паронита. Что касается герметиков, то лучшими являются DoneDeal, ABRO 11-AB, Victor Reinz и Dirko.
Причины повреждения и осмотр прокладки ГБЦ
Последствия для двигателя могут быть фатальными, даже если вы за короткое время управляете автомобилем с этой проблемой. Если поломка прокладки игнорируется головки блока цилиндры даже после небольшого пробега требуют капитального ремонта.
Эта неисправность может возникать как в бензиновых, так и в дизельных двигателях, с турбонаддувом или в атмосферных вариантах. Поломка прокладки требует правильной и своевременной диагностики. Проблемой на ранней стадии может быть увеличение расхода топлива, трудности с запуском двигателя и его нестабильная работа, снижение мощности двигателя, падение уровня охлаждающей жидкости в расширительном баке и низкая компрессия в цилиндрах.
Наиболее распространенные причины поломки или выгорания прокладки ГБЦ:
- перегрев двигателя;
- неправильная установка при замене прокладок;
- последствия настройки двигателя;
- неправильный крутящий момент головки блока цилиндров;
- езда на некачественном бензине сопровождается детонацией;
Перегрев двигателя является основной причиной поломки прокладки головки блока цилиндров. блок цилиндров. По разным причинам происходит перегрев двигателя, начиная с выхода из строя системы охлаждения и заканчивая такими явлениями, как детонация или воспламенение двигателя. Как металлические (асбестовые) прокладки, так и паронит в таких условиях обычно не выдерживают повышения температуры при перегреве и выгорании. После такого выгорания прочность прокладки уменьшается и вымывается.
Список последствий перегрева силового агрегата также указывает на кривизну головки цилиндров, а точнее ее плоскость. В повседневной жизни есть определение «дана головка цилиндра». Чаще всего головка блока приводит к перегреву в том случае, когда материалом его изготовления является алюминиевый сплав
Обратите внимание, что чугунные головки более устойчивы к нагреванию, хотя в некоторых случаях могут возникать трещины. Если головка приводится в движение, то такая кривизна устраняется шлифованием. Для профилактических мер (излишне) шлифование Крышка цилиндра Не рекомендуется
Для профилактических мер (излишне) шлифование Крышка цилиндра Не рекомендуется.
Замена Прокладки Клапанной Крышки Нексия 8 Кл
Замена прокладки клапана чехлы (8cl
Особенности темы
дисплей
- Линейный вид
- Комбинированный внешний вид
- В виде дерева
замена уплотнения клапанов чехлы (8cl.)
Кстати, они спросили меня в магазине, была ли моя крышка железной или пластиковой, и когда они узнали, что это пластиковая крышка, они дали ее мне. Сняв крышку, я обнаружил, что у меня такая прокладка.
. широкий и прочный
Не долго думая, я вставил последнюю прокладку в паз на крышке и снова привинтил ее (крышку). Когда я вернулся домой, я решил проверить, как работает обновленный двигатель — это ВСЕ в масле. Придя домой, он начал копать информацию на эту тему, много копая и противоречив. Итак, чтобы заменить эту прокладку, я приведу много советов по порядку:
1. У меня есть пластиковая крышка, какую прокладку я должен использовать? В магазине сказали, что для пластиковой крышки используется ТОЛЬКО узкая прокладка, в интернете говорят, что есть 3 типа прокладок: узкая, широкая и бамбуковая.
Подробности обычно доступны на сайте.
Замена прокладки крышка клапана Дэу Ланос 1.5 (Deo Lanos)
Замена прокладки крышки клапана Дэу Ланос 1.5 (Deo Lanos). Использовали прокладку PMC 96181318.
2. Почти во всех статьях говорится, что используется герметик (термостойкий). Вы действительно должны использовать это, определенно, и самое главное, в каких местах и на каких этапах установки прокладки? Как я понял, он не должен попадать внутрь мотора.
3. Я также узнал, что необходимо обработать поверхности, к которым будет подходить прокладка. крышка двигателя и боковой. Какое лучшее предложение?
4. Практически все распространенные вопросы говорят о том, что нужно открутить крепежные болты крышка клапана в определенной последовательности и отжимания тоже. Нашел только следующую схему.
5. Часто замечаю, что сразу устанавливаются 2 прокладки: узкая и широкая, насколько она красива и что нужно?
Я с нетерпением жду подробных советов по всем птицам, которые идут с такими утечками, недовольны и откладывают ремонт тоже. Я еще раз услышу мнение тех, кто столкнулся с этой проблемой и решил ее.
Сначала тщательно очистите соединительные края крышки и зафиксируйте головку от загрязнений и смол. протрите чистой мягкой тканью, смоченной в бензине, и добавьте немного аэрозоля для очистки карбюраторов.
Ограниченный прокладка может использоваться для крышек с продольными канавками по всей длине. чтобы не заблудиться. Если на крышке нет канавки. применять широко.
Перед установкой рассчитайте, не затягивая, насколько плотно и в меру шов кепка и голова. некоторые углы, возможно, придется нажимать сильнее, чтобы устранить перекос.
Установите прокладку, наденьте крышку и зафиксируйте все болты / гайки. оберните их пальцами до конца, не прилагая усилий.
Убедитесь, что крышка качается и прижимается к голове во всех точках.
Перекрестив ключ (согласно схеме), затяните болты / гайки на одинаковый угол (один оборот, не более). поэтому прокладка затягивается и начинает немного сдавливать. но меньше! Чрезмерная затяжка очень вредна
В принципе, крышку также можно поместить на водяной герметик. но опять же, чтобы он не толкнул свой слой до металла
Типы, конструкция и характеристики прокладок клапанных крышек
Клапанная крышка с прокладкой и их место в силовом агрегате Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.
При этом прокладки могут иметь различную конструкцию:
Как правильно измерить уровень масла в двигателе автомобиля: инструкция, советы
- Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
- Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
- Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.
Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.
По материалу изготовления прокладки бывают:
- Резиновые;
- Резинопробковые;
- Паронитовые;
- Картонные.
Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.
Резиновая прокладка крышки клапанов
Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

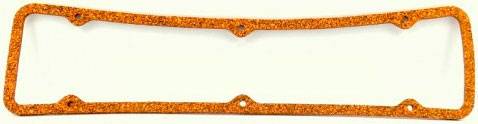

Резинопробковая прокладка крышки клапанов
Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.
Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.
Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.
По применяемости прокладки клапанных крышек можно разделить на две группы:
- Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
- Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.
Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.
Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.
Замена прокладки крышки головки блока цилиндров на ВАЗ 2108-ВАЗ 21099
Добро пожаловать! Прокладка крышки головки блока цилиндров – она нужна для того чтобы уплотнять зазор между крышкой и самой головкой блока цилиндров, если её убрать то при работе двигателя масло будет вытекать через этот зазор, загрязняя тем самым двигатель у вашего автомобиля и увеличивая расход данного моторного масла, кроме того она не даёт пыли и грязи попадать во внутрь головки блока цилиндров через этот самый зазор, так как она плотно его закрывает.
Примечание! Чтобы произвести замену этой прокладки из инструментов понадобиться взять: Все ключи которые у вас есть, из них вам больше всего понадобиться вороток (Или удлинитель) с накидными головками, накидные ключи и гаечные ещё пригодятся, кроме того отвёртки нужны будут, ну и соответственно сама новая прокладка, но только покупайте нормальную прокладку в проверенных автомагазинах, просто если она попадётся не качественно, то есть вероятность того что она масло будет пропускать и тот самый зазор толком у вас и не будет уплотнён, кстати герметик нормальный ещё на всякий случай возьмите, вообще мы всегда рекомендуем прокладки смазывать герметиком, чтобы не было щелей никаких посторонних, через которые масло может убежать или грязь в двигатель (Во внутрь) попасть сможет!
Где находится прокладка крышки головки блока цилиндров? Во-первых давайте вам объясним где сама крышка головки блока располагается, на самом деле её увидеть очень легко (И карбюраторного двигателя и инжекторного это касается), для этого откройте капот у автомобиля и на самом верху двигателя будет установлена довольно таки не малая крышка (Указана красной стрелкой, на фото инжекторный автомобиль семейства Самара), под этой самой крышкой располагается прокладка, которая зазор между головкой и крышкой убирает, приблизительное место расположение прокладки указана синей стрелкой, из-за того что подобран не удобный ракурс на фото, вы не сможете нормально увидеть эту прокладку, но где она приблизительно находиться мы вам уже на фото показали.
Когда нужно менять прокладку крышки головка блока цилиндров? Если вы заметили что через крышку головки блока начало сочиться по не многу масло, а именно в том месте где находиться прокладка, то это говорит о том что она пришла в негодность и её нужно срочно менять, если не менять то в скорем времени двигатель засорится, да и само вытекающее масло его будет пачкать (А масло не так легко с двигателя отмыть, особенно застывшее масло), кроме всех вышеперечисленных проблем, прокладку меняют при снятия крышки головки блока (Крышка может по разным причинам за время эксплуатации автомобиля сниматься, яркий на то пример, регулировка клапанов, для проведения которой, крышку обязательно придётся снимать с автомобиля).
Примечание! Хотим вам ещё раз напомнить, берите данную прокладку в проверенных автомобилях, потому что это важный элемент в двигателе автомобиля, данную прокладку делают на заводе такой, чтобы она во-первых зимой не замерзала и при сильной температуре чтобы с ней ничего не произошло (Из резины её делают), но всё же нужно всегда понимать тот факт, что со временем резина твердеет и трескаться начинает, тем самым появляются течи через тот самый зазор и приходиться эту прокладку и менять на новую!
Замена прокладки крышки клапанов на Шевроле Лачетти
Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.
Работа проходит следующим образом:
- Открываем капот и снимаем минусовую клемму с аккумулятора.
Снимаем минусовую клемму.
- Откручиваем пластиковую декоративную накладку.
Пластиковая накладка отмечена стрелочкой.
- Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.
Послабляем хомут и снимаем шланг справа.
Снимаем два шланга слева.
- С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.
Отключаем колодку проводов от датчика положения распредвала.
- Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
- Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.
Проверяем состояние и натяжение приводного ремня.
- Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.
Откручиваем болты крепления крышки ключом на 10.
- Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.
Снимаем крышку головки блока цилиндров.
- Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.
Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
- Очищаем привалочную плоскость на головке блока и обезжириваем её.
Чистим поверхность головки блока от масла и старого герметика.
- Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.
Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
- Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.
Наносим немного герметика, как показано на рисунке.
- Надеваем на болты новые уплотнительные кольца.
Устанавливаем новые уплотнительные кольца.
- Устанавливаем крышку на место, устанавливаем болты.
Устанавливаем крышку.
Полезные советы
Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм
Затягиваем болты с усилием 10Нм.
Порядок затяжки болтов.
Придержи панель
Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.
Собираем расходники и инструменты
Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.
Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.
Уплотнители для головок болтов
Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.
Камазовские колечки под болты клапанной крышки.
Выбор герметика
Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

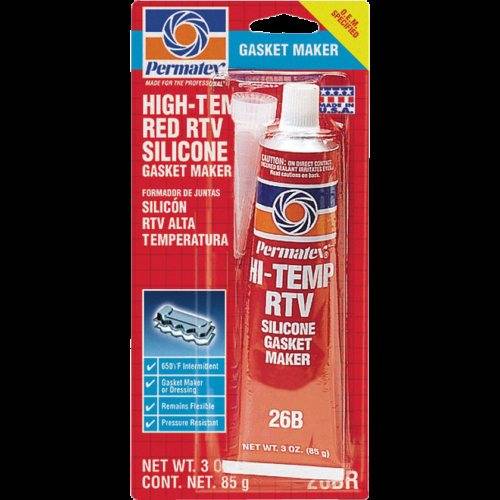

Герметик Permatex RTV Silicone High-Temp.
Герметик Permatex Ultra Black.
Инструменты
Теперь подберём инструменты:
- Набор ключей и отвёрток.
- Плоскогубцы.
- Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.
Если для замены все готово, можно приступать к работе.
Основные рекомендации
Несмотря на простоту процесса, работа не всегда проходит гладко. Но этого легко избежать. Главное – выполнить несколько простых советов:
- Покупайте только качественные прокладки (желательно оригинал);
- обязательно протирайте края деталей от имеющегося масла;
- промойте крышку (сделать это можно в обычно скипидаре);
- постарайтесь как можно пристальнее вычистить паз под прокладкой;
- после установки резинового изделия обязательно нанесите немного герметика на места стыков. При этом максимальный слой не должен превышать 2-3 мм;
- по завершении замены проверьте уровень масла в силовом узле (при необходимости делайте доливку);
- запустите мотор и убедитесь в качестве выполненной работы (масло не должно выдавливать из-под прокладки). Еще один осмотр сделайте после первой поездки.
Вам под силу любая работа. Главное – четко соблюдать инструкции, быть внимательным и никогда не торопиться при ремонте авто. Удачи на дорогах и конечно же без поломок.
Ошибки, которые совершают начинающие механики
Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.
На часто начинающие механики спешат и забывают про этот момент.
Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.
Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.
Что в итоге
Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.
На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.
