Меняем лампочку ближнего света на Митсубиси Лансер 10

Проверка света фар

Регулировка фар начинается с предварительной проверки правильности свечения света. Выполнять данную процедуру рекомендуется в следующей последовательности:

    • Установить автомобиль напротив гладкой стены на расстоянии 7,62 метра.
    • Разместить на стене заранее подготовленный экран.

      Заранее подготовленный экран на стене

    • Качнуть автомобиль, чтобы пружины самоустановились.
    • Перевести переключатель коррекции фар в положение «0». Место расположения переключателя коррекции фар

      Установка переключателя коррекции фар в положение «0»

    • Произвести включение ближнего света, как показано на фото ниже.
    • Пучки света фар должны соответствовать изображению ниже. В противном случае потребуется отрегулировать их.

      Свет нормально отрегулированных фар

      None Для того, что бы откорректировать свет фар на митсубиси лансер 10 своими руками  необходимо выполнить нижеприведенные действия:

    • Открыть капот.
    • Вращая болт «А» при помощи крестовой отвертки, отрегулировать свет по горизонтали.
    • Регулировка по вертикали осуществляется при помощи болта «Б». Вращать его можно как с помощью крестовой отвертки, так и с использованием ключа на «10». Расположение регулировочных болтов

      Осуществление регулировки с помощью крестовой отвертки

    • Проверить расположение света фар.
    • Если есть необходимость регулировки противотуманных фар, то необходимо подъехать на автомобиле поближе к повешенному полотну, чтобы расстояние составляло 3 метра.
    • Регулировка возможна только по вертикали. Для этого имеется специальное отверстие в накладке около фары.

      Отверстие для осуществления регулировки противотуманной фары

    • Свет от противотуманных фар должен проходить на 6 сантиметров ниже относительно линии, обозначенной «4».

      Процесс регулировки света противотуманки

    В случае возникновения проблем с регулировкой света фар lancer x, необходимо посмотреть видео об этом. Выезд на дорогу с не отрегулированным светом не только создаст дискомфорт водителям встречного движения, но и повысит опасность попадания в дорожно-транспортное происшествие. Поэтому затягивать с корректировкой не стоит, тем более ее  не сложно выполнить своими руками.

Засвечивание водителей со встречной полосы движения или недостаточное освещение дороги требуют вмешательство автовладельца в регулировку фар его автомобиля. Выполнить данную операцию самостоятельно не сложно, однако потребуется наличие ровной стены и полотна со специальной разметкой.

Замена смазки внутри вариатора

Перед тем как будет произведена замена масляного продукта в вариаторе, следует приобрести определенный набор инструментов, новый фильтр и уплотнительное кольцо к нему, свежий смазочный материал, подготовить емкость для слития отработки.

СОВЕТ: Перед тем как заменить ТМ, следует разогреть машину, чтобы рабочие жидкости прогрелись, и стали более жидкими, чем они есть. Для этого нужно проехать примерно десять километров на своем Мицубиси.

Автомобиль установите над ямой в гараже, либо необходимо заехать на специализированную эстакаду, это предоставит возможность добраться до сливной пробки вариатора на дне. После этого находите сливное отверстие вариатора, на котором будет установлена пробка. Предварительно подставив емкость, начинаете слив отработанной жидкости, открутив пробку. Дожидаетесь полного слива отработки.

Когда вся смазочная жидкость стекла в тару для неё, прочистив, установите пробку на место. После чего заливаете продукт внутрь агрегата до отметки HOT на измерительном щупе. После этого садитесь за руль и проезжаете около 10-15 километров, таким образом, масло промоет всю систему и она будет готова к заливке новой смазочной жидкости.

Снова заезжаем на эстакаду или яму и сливаем всё масло в тару. Когда слив будет окончен, снимаете крышку на агрегате, отвинчивая болты, на которых она закреплена. После этого заменяете старый фильтр на новый, а так же меняете его уплотнительное кольцо. Устанавливаете все детали агрегата на старое место и заливаете новое масло, по отметке HOT на измерительном щупе.

СОВЕТ: После заливки свежей смазки, следует включить зажигание и позволить автомобилю поработать на холостом ходу, а затем снова в согласии с отметкой на щупе долить масляную жидкость, которая уплотнится после начала работы автомобиля.

Примерно через такой же интервал времени, как и для замены смазки внутри вариатора, требуется смена масляных жидкостей внутри коробки передач Mitsubishi Lancer 10. Так же производится обслуживание на автомобиле Митсубиси Лансер 9, никакой разницы, по сути, нет.

Специалисты рекомендуют использовать трансмиссионную смазку в вариаторе Лансер, такого же типа и такой же марки, что и для коробки передач.

Водители рекомендуют для Митсубиси использовать следующие трансмиссионные масла:

  • DiaQuenn CVT – смазка с минеральным составом, поэтому её работа в зимний период несколько хуже чем летом;
  • Nissan NS-2 – аналог вышеуказанного ТМ, при этом более дешевый;
  • Mitasu CVT – недорогое ТМ, малоизвестный, но при этом довольно качественный продукт, десятый Митсубиси Лансер очень любит данную смазку;
  • Eneos CVT – идеальный масляный продукт для вариаторной коробки передач Митсубиси Лансер, но его стоимость очень высока.

Можно использовать и другие смазочные материалы, которые соответствуют требованиям, указанным в инструкции по эксплуатации автомобиля

Но обратите внимание, что от качества используемого ТМ зависит долговечность службы КПП

Причины проблемы

Топливная система — очень «чуткий» элемент автомобиля, сродни кровеносной системе человека, состоящий из множества деталей, призванных обеспечить надежную и своевременную подачу топлива в двигатель автомобиля. И в случае возникновения каких-либо даже незначительных проблем может происходит целый ряд неисправностей, способный доставить автовладельцу множество неприятностей.

Очень часто недобросовестные поставщики топлива используют некачественный бензин, например, класса АИ-92, добавляют в него вредные присадки и продают как АИ-95. Присадки имеющиеся в этом топливе губительны для топливной системы. Форсунки, топливный насос и фильтр изнашиваются значительно быстрее, чем должны.

Другой же причиной плохой работы топливной системы является попадание грязи (взвеси песка и т.д.) в топливный бак. Крупные предметы туда попасть не могут из-за специально установленного фильтра, а вот мелкие — запросто.

Причины и признаки неполадок РХХ

Существует ряд проблем, которые могут привести к неисправности РХХ Лансер 9:

  • естественный износ шагового движка;
  • нарушение подачи электричества;
  • загрязнение штока и конуса;
  • поломки ЭБУ, которые так же можно определить по избыточному расходу горючего, затрудненной работе силовой установки и так далее.

Диагностировать поломку датчика самостоятельно не так уж сложно. Достаточно завести автомобиль и демонтировать с колодки подключающее гнездо. Если проблемы с регулятором нет, то обороты упадут, а двигатель остановится.

Признаками неполадок регулятора выступают:

  • нестабильная работа двигателя, он глохнет, при холодном пуске обороты коленвала не возрастают;
  • если включить фары или задействовать электрическую систему авто, падают обороты ХХ;
  • при переключении скорости двигатель периодически глохнет;
  • заметно самопроизвольное возрастание и сокращение оборотов.

Найти неисправность можно как самостоятельно, проведя тщательный осмотр, так и обратившись к специалистам в сервис-центр.

Кроме того, о неполадках сообщают и коды сбоя, они выглядят следующим образом:

  • Р1509 — управляющая схема испытывает перегрузку;
  • Р1513 — произошло замыкание на «массу»;
  • Р1514 — возникли проблемы в подаче электроэнергии, недостаточно питания.

В таких случаях корень проблем часто скрывается в исправности проводки. Тестовые коды можно получить при использовании сканера, а расшифровка их возможна с помощью имеющихся в сети спецтаблиц.

Демонтаж фар

Перед началом работы отключите от аккумуляторной батареи минусовую клемму. Приготовьте компоненты на замену и стандартный набор инструментов

Особое внимание нужно уделить отвертке с плоским жалом, с помощью которой мы будем отщелкивать крепления.

Снимаем переднюю фару

Начнем с правой пары. На Mitsubishi Lancer фара крепится всего четырьмя болтами, но есть одна проблема: одно из креплений находится под передним бампером, поэтому без снятия обвеса провести работу не получится.
Когда вы сняли бампер, сразу открутите болт сбоку, который посажен в ушко. Остальные 3 болта крепят фару к кузову автомобиля, поэтому с ними проблем не будет.
Теперь медленно тянем фару на себя, пока она не выйдет из клипсы, вы услышите соответствующий щелчок. Переходим к верхнему фиксатору фары. Здесь нужно поддеть пластик, пока корпус фары не выйдет из фиксатора.
Если вы снимаете правую фару, то для удобства рекомендуется демонтировать бачок, просто потяните его вверх. Отлично, мы получили доступ к проводам. Разъединяем проводку, здесь все просто, так как к фаре идут всего два разъема. Правая фара теперь полностью отсоединена от кузова.
Чтобы снять переднюю фару на Лансере с левой стороны, вам понадобиться открутить несколько болтов

Обратите внимание, что в верхней части блок прикреплен при помощи самореза. Выкручиваем его крестовой отверткой и движемся дальше.
Вот мы и демонтировали оптику. Чтобы добрать до фонарей (касается и левой, и правой фары), необходимо отщелкнуть клипсу и по периметру открутить болты.
При помощи строительного фена необходимо прогреть места соединения, чтобы разъединить фару

Готово, снятие передней фары завершено. Теперь вы можете заменить отдельные огни или полностью поменять переднюю оптику.

Чтобы добрать до фонарей (касается и левой, и правой фары), необходимо отщелкнуть клипсу и по периметру открутить болты.
При помощи строительного фена необходимо прогреть места соединения, чтобы разъединить фару. Готово, снятие передней фары завершено. Теперь вы можете заменить отдельные огни или полностью поменять переднюю оптику.

Снимаем задний фонарь

  1. Чтобы получить доступ к стоп-сигналу, поворотнику и габариту необходимо поднять крышку багажника и открутить два крепления, которые расположены прямо под амортизаторами багажника.
  2. Отсоединяем лампу, аккуратно потянув на себя. С левой стороны она крепится на саморезах, которые мы уже выкрутили. Что касается правой части, то там лампа просто заведена в корпус. Приложив  небольшое усилие, вы сможете отсоединить оптику, после чего она будет держаться только на проводах.
  3. Снятие задней фары завершено, теперь у вас есть доступ ко всем огням. Достаньте нужный элемент и замените его на новый. Тяните проводку на себя, пока лампочка не выйдет из пазов. После этого ее можно вытащить.
  4. Установка нового фонаря проходит по такой же схеме.
  5. Осталось установить лампу на прежнее место и закрепить саморезами. Работа завершена.

Лампы на Lancer 10

Лампы для Лансера 10 являются популярным запросом среди владельцев авто.

Многим интересно, какие именно лампочки для ближнего света, подсветки, стоп-сигнала и других деталей машины Митсубиси необходимы и как правильно их поставить , и что же насчет таких элементов, как подсветка днища, подсветка эмблемы 95х82, подсветка бардачка?

Проблемы возникают часто, ведь кто-то невнимательно читает условия эксплуатации, а кто-то попадает в неприятные ситуации, бывает и так, что владелец просто хочет усовершенствовать свой транспорт и поставить более удобные и практичные конструкции.

Какая лампа установлена в ближнем свете Лансер 10

Ближний свет автомобиля Mitsubishi Lancer реализован двумя галогеновыми лампами HB4. Их мощность составляет 51 Вт. Как правило, с завода-изготовителя автомобили идут с осветительными приборами фирмы Sulvania, однако, большинство автовладельцев не устраивает яркость таких ламп. Они меняют их на другие модели, используя как галогеновые, так и светодиодные или ксеноновые образцы.

Стандартные лампы для lancer x

Перечень стандартных ламп, используемых в качестве ближнего света автомобилей Мицубиси Лансер 10, может занять очень много места. Наиболее популярные модели:

  • Koito WhiteBeam III;
  • Osram Night Breaker Unlimited +110%;
  • GE HB4-12-51 (General Electric);
  • MTF-Light Vanadium;
  • Philips CrystalVision;
  • Bosch HB4 Pure Light.

Это лишь краткий перечень наиболее распространенных моделей. Рекомендуется выбирать продукцию наиболее известных и надежных фирм, чтобы не оказаться в пути без освещения.

Лампы с увеличенной яркостью для Лансер 10

Лампочки с увеличенной яркостью светового потока обеспечивают лучшую видимость, но обладают меньшим сроком службы. Чаще всего выбирают следующие модели:

  • OSRAM HB4-12-51 +110% (P22d) NIGHT BREAKER UNLIMITED;
  • MTF-Light Aurum HB4/9006;
  • SVS White 5000K Ver.2;
  • Philips WhiteVision (+60%).

Важно! Необходимо учитывать, что увеличенная яркость головного света способна стать причиной осложнений с сотрудниками ГИБДД, поскольку яркий свет слепит водителей встречных автомобилей

LED лампы для Лансер 10

Нередко автолюбители меняют штатные лампы на более яркие LED-светильники. Они обладают большим сроком службы, не расходуют заряд аккумуляторов. Ассортимент подобных устройств весьма широк, есть модели с разной степенью яркости и оттенком свечения. Популярные модели:

  • OSRAM LEDriving HL HB4 — 9506CW;
  • HB3/HB4 Philips X-Treme Ultinon — 11005XUW2;
  • Optima LED Ultra Control HB4 (9006) 4800K 9-36V (UC-HB4).

Необходимо помнить, что установка нештатных моделей ламп в фары Мицубиси Лансер является нарушением правил и может повлечь за собой серьезные санкции вплоть до лишения прав. Это надо иметь в виду, принимая решение оборудовать свой x Lancer светодиодным ближним светом.

Как заменить лампу ближнего света на mitsubishi lancer x

Замена ламп ближнего света на Лансере 10 не составит труда даже для новичка. Они установлены ближе к крыльям автомобиля. Открыв капот, их несложно нащупать рукой. Светильник берут за колодку и поворачивают на пол оборота против часовой стрелки, после чего вынимают его из гнезда.

Колодку отделяют от цоколя, нажав на специальный фиксатор. После этого остается только взять новую лампу, вставить в разъем и установить ее на место перегоревшей, действуя в обратном порядке. Рекомендуется менять лампы парами, а не по одной, так как они подбираются по уровню яркости и прочим параметрам.

Установка светодиодных противотуманных фары на Лансер 10


Чтобы новые светодиодные противотуманные фары установились вплотную к креплениям моего бампера, необходимо сточить пластиковые усилители на всех 4 ушках противотуманной фары. Особо на жесткость это не повлияет.

Также я решил дополнительно забронировать пленкой стекла противотуманных фар, которая защит их их от небольших камней, но делать это не обязательно.


Установка новых LED противотуманных фар простая, снимаем старые и устанавливаем новые. Все подключается штатно.


После первого тестового включения, я понял, что не зря их установил, свет очень качественный.

В ближайшее время я заеду и отрегулирую свет противотуманных фар. А пока что настрою их самостоятельно по штатному мануалу по ремонту и эксплуатации Mitsubishi Лансер 10.

Подгоняем автомобиль на расстояние 3-х метров от стены, куда будут светить противотуманные фары, у меня это створки ворот.


Настраивать буду по 1 противотуманной фаре, прикрыв вторую и обе передние фары, чтобы не было лишнего света.


На ровной поверхности меряем высоту от низа поверхности на которой стоит автомобиль до центра противотуманной фары, в моем случае получилось 35 см.


Отмеряем и отмечаем высоту 35 см. на створках ворот.

В мануале по ремонту и эксплуатации указано, что стандартное вертикальное значение света противотуманных фар равно 60 мм.

Значит от 35 см. отнимаем 6 см. и получаем 29 см. Отмечаем на створках ворот высоту 29 см. Именно на высоте 29 см от поверхности должна светить верхняя световая граница противотуманной фары. Настраиваем свет противотуманной фары с помощью регулировчоного винта. После чего настраиваем вторую противотуманную фару.

В итоге, свет просто отличный и освещает поверхность очень качественно. Производитель также отмечает то, что данные светодиодные противотуманные фары можно использовать в качестве источников ближнего света, но после предварительной регулировки на станции технического обслуживания.

В любом случае, после установки данных светодиодных противотуманных фар регулировка обязательна, иначе будете слепить встречный поток.

Предохранители и реле под капотом Митсубиси Ланцер 10

В моторном отсеке расположен основной блок предохранителей и реле и 2 дополнительных.

Схема блока предохранителей в моторном отсеке Митсубиси Ланцер 10

Описание

130А Устройство ввода — вывода
240А Электродвигатель вентилятора системы охлаждения
330А Электродвигатель вентилятора конденсора
430А АБС
540А АБС
6Резерв
730А Стартер
815А Передние противотуманные фары
97,5 Управление двигателем
1020А АКП
1110А Звуковой сигнал
127,5А Генератор
1320А Омыватель фар
1410А Кондиционер
1515А Дроссельная заслонка
1620А Звуковой сигнал противоугонной системы
1715А Обогреватель щеток стеклоочистителя
18Резерв
1930А Электропривод двери багажника
2010А Система наружного освещения в дневное время
2110А Фара дальнего света (левая)
2210А Фара дальнего света (правая)
2330А Усилитель аудиосистемы
2430А Электро оборудование дизельного двигателя
2520А Левая фара ближнего света (с газоразрядными лампами)
2620А Правая фара ближнего света (с газоразрядными лампами)
2710А Левая фара ближнего света (с галогеновыми лампами)
2810А Правая фара ближнего света (с галогеновыми лампами)
2910А Цепь питания электрооборудования двигателя
3010А Катушка зажигания
3120А Цепь питания электрооборудования двигателя
3215А Топливный насос

Реле

R1Реле свечей накаливания (для дизельных двигателей)
R2Реле вентилятора радиатора
R3Реле отопителя
R4Реле системы управления двигателем
R5Реле системы курсовой устойчивости
R6Реле вентилятора радиатора кондиционера
R7Реле системы управления двигателем
R8Реле ближнего света фар
R9Реле системы управления двигателем
R10Реле обогревателя щеток стеклоочистителя
R11Реле системы наружного освещения в дневное время
R12Реле системы управления двигателем
R13Реле звукового сигнала противоугонной системы
R14Реле автоматической коробки передач
R15Реле омывателя фар
R16Реле дальнего света фар
R17Реле передних противотуманных фар
R18Реле звукового сигнала
R19Реле кондиционера

Какие лампы используются во внешнем освещении автомобиля Лансер 9

Итак, внешнее освещение этого автомобиля принято делить на передние и задние световые приборы. Благодаря головной оптике и задним фонарям в разы повышается комфорт управления транспортным средством и характеристики безопасности. Если владелец Митсубиси Лансер 9 фары устанавливает правильно, то в самую темную ночь, он может без опаски отправляться в путь.

Митсубиси Лансер 9 противотуманные фары и другие внешние осветительные приборы

Передняя оптика Lancer 9 состоит из фонарей дальнего и ближнего света, «габариток», передних указателей поворота с боковыми повторителями и «противотуманок».

  1. Штатно в качестве лампочек в основных фонарях передней оптики применяются светодиоды H4 мощностью 55 или 60 ватт.
  2. Для габаритных огней предусмотрены бесцокольные приборы с прозрачной колбой, имеющие различную мощность (до 5 ватт).
  3. Та же разновидность осветительных приборов, только более мощная (21 ватт) и с янтарной колбой применяется в качестве передних указателей поворота. Что касается боковых повторителей, то и здесь ставятся лампочки на 5 ватт, но с желтой колбой.
  4. В качестве освещения противотуманных огней применяются автомобильные H3, обеспечивающие максимальный обзор для водителя при сложных погодных условиях.
  5. Задняя оптика помимо основных фонарей состоит из основных «стопов» и «стопов» верхнего расположения, одной противотуманной фары (расположена со стороны водителя), «габариток», лампочки подсветки номера, фары заднего хода и указателей поворота.

Место примененияКаталожный номерТип лампыМощность, Вт
Стоп-сигнал верхнего расположенияMitsubishi MS820026W21W21
Задний противотуманный фонарь (только со стороны водителя)Mitsubishi MS820026W21W21
Фонари подсветки регистрационного знакаMitsubishi MS820090W5W5
Фонарь заднего ходаMitsubishi MS820078W21W21
Задние габаритные огниMitsubishi MS820090W5W5
Задние указатели поворота (Седан)Mitsubishi MS820050WY21W21
Задние указатели поворота (Универсал)PY21W21
Стоп-сигнал и задний габаритный огоньMitsubishi MS820027W21/5W

H3

Это галогенки, которые уже давно вытеснили обычные энергозатратные лампы накаливания. При этом стоят они немногим дороже, зато по производительности способны выдавать не меньше 30 процентов добавочной яркости. Управлять автомобилем, оснащенным H3, значительно комфортнее и безопаснее.

H3 в противотуманные фары Mitsubishi Lancer 9

Основное отличие H3 от обычных ламп накаливания заключается в конструкции полости. Внутри «галогенка» заполнена газом – либо парами йода, либо брома. Такое решение способно увеличить световой поток прибора.

На Митсубиси Лансер 9 галогеновые H3 используются только в качестве ПТО. Что касается основного света, то производители уже перешли на более современный и производительный вариант – ксенон H4.

H4

Такие лампочки оснащены внутренним устройством вентиляции и диодами ближнего/дальнего света. По своей конструкции H4 частично похож на галоген, но качественно отличается от него во многом.

Ксенон H4 должен быть обязательно оснащен радиатором охлаждения, иначе гореть как надо, он, в прямом смысле, не будет.

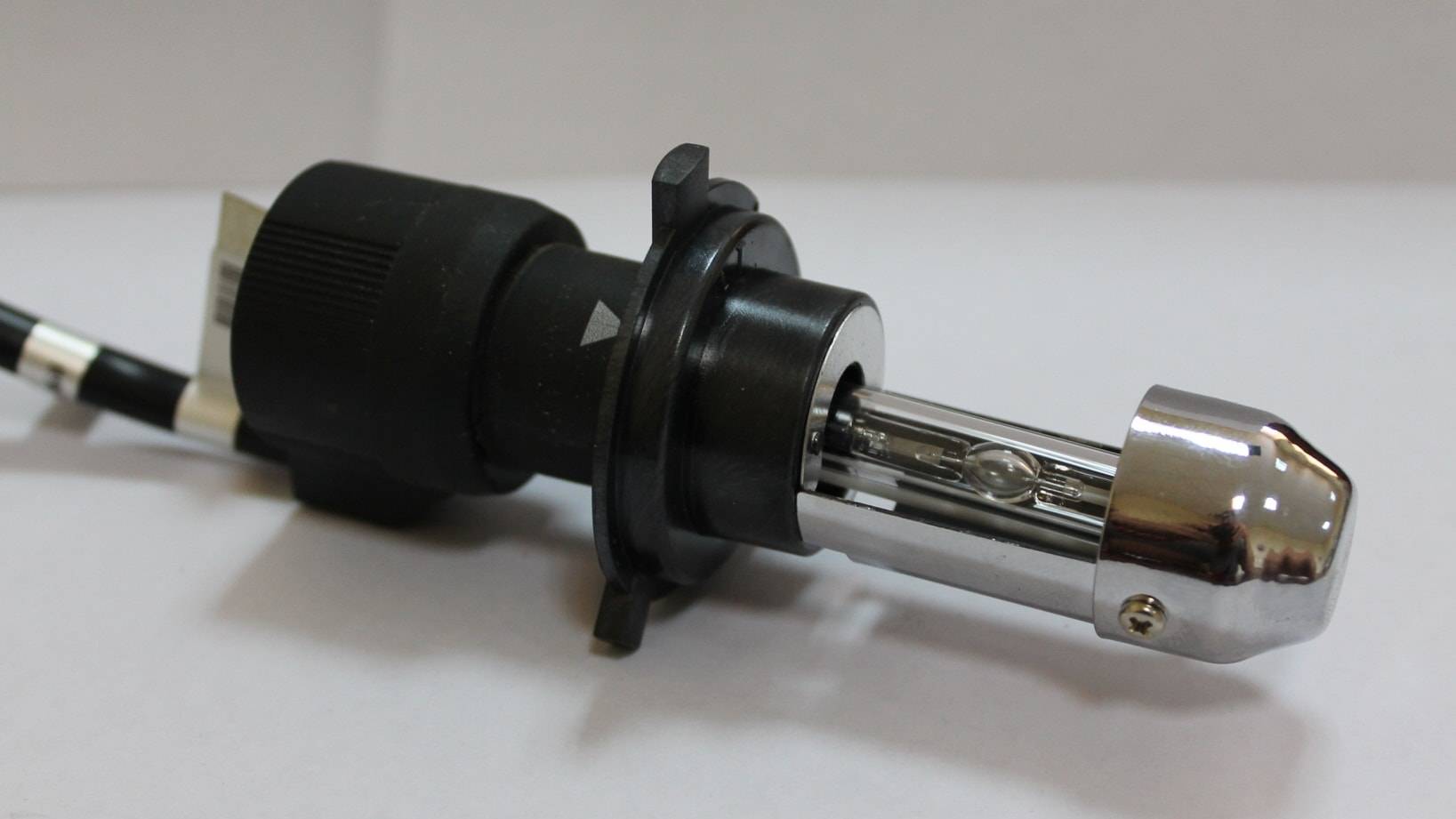

Лампочка H4

Принцип действия H4 выражается в следующем. В режиме дальнего света, это формирование увеличенного светового пучка (наподобие обычного прожектора), а в режиме ближнего – отсеивание части светового потока.

Современные H4 обладают множеством преимуществ перед обычными галогеновыми лампами. В частности, это касается значительно меньшего энергопотребления, довольно высоким ресурсом, большей надежностью, высокой мощностью (до 3600 Лм) и более приятным и не напрягающим цветом потока (как правило, белым или синим).

Несмотря на все это, эксперты все-таки советуют доработать головную оптику Lancer 9, путем установки ходовых огней. Подробнее о модернизации и ее необходимости читайте здесь.

Где находится ТФ на Лансере 10

Топливный фильтр Митсубиси Лансер 10 погружного типа, находится в верхней части бензобака. Он собран вместе с насосом, представляя единую с ним конструкцию (но разбирается отдельно). Плюсы расположения элемента очистки горючего и насоса в Лансере налицо. Так обеспечивается лучшее охлаждение насоса, а вероятность потерь за счёт отсутствия всасывающей магистрали сводится к нулю.

Чтобы добраться до элемента очистки горючего, надо:

снять заднюю спинку дивана в Лансер 10;

Спинка заднего дивана съёмная

найти лючок квадратного типа с четырьмя крепежами-саморезами;

Квадратный лючок

вывинтить саморезы, вытащить крышку, открыть доступ к ТФ.

Местоположение бензобака Лансер

Электрооборудование и освещение

  1. Автомобили Митсубиси Лансер оборудованы блок-фарами головного света, в которых объединены ближний и дальний, лампы поворота и габариты.

Лампа ближнего света Митсубиси Лансер 10 расположена в блок-фаре ближе к крылу автомобиля

  1. Для включения первого предназначен переключатель наружного освещения, второго – реле, размещенное в монтажном блоке, когда включен ближний свет. (См. также статью Реле противотуманных фар ВАЗ 2110: особенности.)
  2. Последний также можно включать на короткое время переключателем фар, даже когда не включено наружное освещение транспортного средства.
  3. В автомобиле имеется также электрокорректор, позволяя водителю со своего места регулировать световой пучок по высоте, когда машина загружена.

Совет: если фары, например, в КИА, стали плохо освещать дорогу и при включении поворота на табло начинает моргать лампа габаритного света, проверьте контакт «массы» с кузовом ТС.

Лампа ближнего света Митсубиси Лансер10 расположена в блок-фаре ближе к крылу автомобиля

  1. Рекомендуем периодически заменять лампы в блок-фаре, так как со временем стеклянные колбы от эксплуатации начинают мутнеть, в результате чего видимость впереди ТС сильно снижается.
  2. При этом не стоит идти за модой и устанавливать псевдоксенон, от которого фары светятся приятным голубоватым светом. Если уж монтировать, только штатный, цена которого значительно отличается от китайских подделок.

Замена

Почему не включается ближний свет Митсубиси Лансер 9 или 10, когда нужно заменять старые лампы новыми, какие неисправности электропроводки или освещения этому могут способствовать:

Замена лампы ближнего света Лансер 9 отличается от демонтажа на лансер 10

В Митсубиси Лансер применяют следующие лампы:

  • ближний – HB4 на 51 Вт,
  • дальний – HB3 60 Вт.

Процесс

Инструкция для замены ближнего света состоит из таких этапов:

  1. Поднимите капот и плотно зафиксируйте его с помощью специальной планки.
  2. Снимите «минусовую» клемму с АКБ, чтобы во время работы не произошли непредвиденные ситуации.

Лампы ближнего света Lancer X имеют маркировку HB4 51 W 12 V

  1. Демонтируйте блок-фару с автомобиля, для чего вам потребуется ключ рожковый на «10» и отвертка. Предварительно вам придется отсоединить от кузова передний бампер с помощью торцевых ключей на «10» и «12», а также отверток с плоским или фигурным лезвием.
  2. Отсоедините от цоколя лампы колодку, с подходящими к ней соответствующими проводами. Для этого на ней есть специальный фиксатор, который вам следует нажать.
  3. Снимите колодку с лампы, потянув на себя.
  4. Возьмите за цоколь и поверните его влево.

Двухнитевая лампочка ближнего света Лансер 9 с цоколем HB4

Совет: ослабьте фиксатор с помощью отвертки на один оборот, если повернуть цоколь не получается.

  1. Вытащите перегоревшую лампу за цоколь и установите на ее место новую, не прикасаясь руками к ее колбе, чтобы она не помутнела.

Второй способ

В этом случае не придется разбирать бампер и снимать блок-фару с кузова.

Все останется на своих местах, хотя визуально вы и не будете видеть лампочку, но сможете ее нащупать и снять.

  1. Приобретите набор из двух ламп ближнего света с цоколем HB4 на 12 Вольт и 51 Ватт.
  2. Вам нужно поднять капот, потянув за лапку изнутри салона, расположенную слева от водителя рядом с передней правой дверью. Затем отведите в сторону крючок над решеткой радиатора и, подняв, закрепите специальным держателем.
  3. Начнем с замены правой лампы, для чего удалите сначала со штатного места бачок омывателя.

Совет: добраться до гнезда лампочки несколько сложновато, поэтому снимите с себя верхнюю одежду.

  1. Нащупайте колодку с проводами, заведя руку под верхнюю панель кузова. Нажмите на ее фиксатор и вытащите.

Как происходит замена лампочки ближнего света Лансер 9 или 10 без демонтажа блок-фары

  1. Возьмите рукой за цоколь лампы и поверните ее влево, чтобы она вышла из зацепления. Учтите, что так ее можно вытащить только в том случае, когда фиксатор прижимает ее не сильно.
  2. Установите на место перегоревшей новую, стараясь не дотрагиваться стеклянной колбой за элементы транспортного средства. Поверните ее вправо до щелчка.
  3. Поставьте на место колодку с проводами и бачок омывателя.
  4. С левой стороны все происходит аналогично (бачка омывателя там нет).
  5. После ремонта проверьте работоспособность фар.

Для чего проводят тюнинг

Такому тюнингу подвергаются не только автомобили Российского производства, но и известные марки такие, как Лансер. Фары ангельские глазки создают вид агрессии, неповторимости и индивидуальной мощности. Проведя полировку и тонировку автомобиль создаст впечатление дикого зверя. Особенно такими качествами может похвастаться спортбаки, оборудованные амортизаторами раллиарт. Перед тем, как принять решение о тюнинге своими руками, необходимо хорошо подумать. С первого раза может не получиться. Это работа требует терпения и умение. Стоит ли разворотить свои фары ради установки ангельских глазок.

Перед началом работы нужно проконсультироваться у специалистов или посмотреть видео, обучающее правилам тюнинга. Работа, сделанная своими руками, купив китайские фары приведет к финансовым и имущественным растратам. Обратившись в специализированные сервисы, автовладелец сэкономит на работе и последствиях в будущем автотранспорта.

  • https://svetilnik.info/avtomobilnyj-svet/lampa-blizhnego-sveta-lanser-10.html
  • https://carfrance.ru/lampochka-blizhnego-sveta-na-mitsubishi-lancer-10/
  • https://zapchasti.expert/mitsubishi/lancer-10/lampy-na-lancer-10.html
  • https://zapchasti.expert/mitsubishi/lancer-10/regulirovka-far-lancer-10.html
  • https://zapchasti.expert/mitsubishi/lancer-10/perednie-fary-dlya-mitsubishi-lancer-10.html

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Габаритные

Габаритные лампочки часто меняют на светодиодные, так как галогенные способствуют нагреванию патрона, из-за чего он может начать плавиться. Лампы габаритные безцокольные, потому их можно просто и легко вытянуть из держателя. Поворачивайте лампочки на 70 градусов.

Как видите, ничего особенно сложного тут нет. Если у вас не получается что-то, то помните, что лучше несколько раз прочесть инструкцию. Никогда не пренебрегайте мерами безопасности, потому что даже то, что кажется вам пустяком, может нанести непоправимый вред вашему здоровью.

Лампы ближнего света испытывают максимальную нагрузку. В условиях города они являются основными приборами головного света, лишь частично уступая первенство при движении на междугородних магистралях. Срок службы светильников ограничен, периодически их приходится менять.

Для неподготовленных людей эта процедура может оказаться сложной, поскольку добраться до светильника непросто, надо знать порядок действий. Рассмотрим, как поменять лампы ближнего света Митсубиси Лансер 10, одной из популярных и распространенных марок автомобилей.

Замена заднего противотуманного фонаря — Мицубиси Лансер 9 (Mitsubishi Lancer)

Снятие задней фары Лансер 9

Для начала отсоедините пучок проводов от выводящего патрона лампы. Правая фара теперь полностью отсоединена от кузова.

Но такой способ позволяет сделать это намного дешевле при условии, что у вас имеется в наличии лампочка и патрон для нее от старого ПТФ. Замена заднего фонаря на автомобиле лансер 9 завершена. Одним из таких недостатков по праву считается задний фонарь на автомобиле лансер 9, который заключается в слабом свечении.

С левой стороны она крепится на саморезах, которые мы уже выкрутили. По бокам расположены две крепежные гайки, которые надо выкрутить. Приступим к подключению правого заднего противотуманного фонаря 1.

Провода должны быть достаточно длинными, чтобы их хватило до левого противотуманного фонаря: Клеммник можно прикрутить к корпусу ПТФ: Устанавливаем правый фонарь в порядке, обратном снятию.

Далее отсоединяем штекер от левого фонаря, вынимаем лампочку из него, обрезаем сам штекер, только не под корень! И с помощью 2-го клеммника параллельно подключаем правый фонарь.

Замена лампы стоп сигнала. MITSUBISHI LANCER X

Вот так так это должно выглядеть: Устанавливаем лампочку на место, укладываем и аккуратно закрепляем провода, чтобы не болтались. Включаем противотуманные фонари и радуемся: Напоследок, фотография как стало после: Безусловно, точно такого же эффекта можно было бы добиться, если купить в магазине полноценный правый противотуманный фонарь и установить его.

Мы расскажем, как своими руками снять фары на Мицубиси Лансер 9 и 10 и заменить. Речь пойдет о передних и задних огнях.

Следуйте нашим инструкциям, и уже через час на бампере Lancer будет красоваться новая оптика. В каких случаях нужно снять фары Можно выделить две распространенных причины демонтажа передней или задней оптики: Если хотя бы одна лампочка в блоке перегорела, сразу же необходимо принимать меры.

Замену поврежденного элемента невозможно провести без демонтажа всей фары.

В некоторых случаях приходится менять весь блок. В общем, фару необходимо демонтировать при любом повреждении или неисправности в работе электрики.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
