Как подтянуть и отрегулировать ручник на Рено Дастер: видео, фото

Из-за чего заклинивает ручник

Начать следует с причин, из-за которых ручник может не подниматься или не опускаться. Чаще всего происходит именно так, что стояночный тормоз не хочет сниматься после довольно длительной стоянки машины на холоде.

Выделим основные причины, из-за которых узел может заклинить, и колесо не захочет блокироваться или освобождаться из прочных объятий тормозных колодок.

Механические неисправности. Ручник срабатывает путём прижатия тормозной колодки к диску или барабану. Тем самым активируется тормоз, машина не может сдвинуться с места. Если колодка заклинит в таком положении, автомобиль поехать не сможет. Что касается того, почему так происходит, в основном причина кроется в самой колодке, либо в тросике. Последний требуется отрегулировать или заменить.
Примерзание. Самая вероятная причина, почему ручник до конца никак не отпускает, либо же не хочет включаться при попытке потянуть рычаг. Это примерзание, обусловлено налипанием снега или обледенением воды после поездки по зимним дорогам. Слой льда прочно обволакивает узел, из-за чего создавшаяся кора не позволяет опустить ручной стояночный тормоз.

Если тормоз не поддаётся при обычном усилии, есть проблема. Её нужно отыскать, а затем устранить.

Куда больше изменений, чем задний ряд сидений, претерпел багажник. Во-первых, отделка в большинстве своем – это ковролин. Подобное решение лучше сказалось на шумоизоляции кроссовера, да и царапин на ковролине оставить невозможно. Если он испачкается, то легко поддается химчистке. На старых Дастерах пластик со временем царапался и серьезно портил свой внешний вид.

Объем багажника почти не изменился. В качестве опции можно заказать дополнительный пластиковый поддон с разделителем и сеткой, но от него больше проблем нежели пользы – он занимает объем, а на кочках, если сетка не натянута, крючки начинают здорово тарабанить по звонкой пластмассе.

Верхняя облицовка осталась пластиковой, изменила свою форму, а на правой панели появилась розетка 12В. Еще один приятный плюс, который сохранил производитель – полноразмерное 16-ти дюймовое колесо. Сейчас этим может похвастаться не каждый производитель.

голоса

Рейтинг статьи

Регулируем трос стояночного тормоза

Справедливости ради, следует отметить, что с понятием, как подтянуть ручник тормозной системы стояночного механизма автовладельцу Renault Duster приходиться достаточно редко, в отличие от других машин. Потребность в этом возникает обычно после замены тросов или ремонта. Конструктивно ручной тормоз этого автомобиля оборудован саморегулирующимся устройством – удлинением распорной планки устраняется частично износ колодок. Благодаря этому откорректировать степень натяжения троса можно, а как подтягивается ручник? Выполнить надо ряд полных прокачек педалью, и переместив рукоятку вниз, а затем вверх несколько раз. При выполнении этой процедуры кнопку рукоятки следует нажимать. Благодаря таким простым действиям ручной стопор начинает функционировать исправно, при этом считается нормальным возникновение шести-восьми щелчков храповика. В случае отсутствия блокировки задней оси колес из-за ослабленного троса, его следует натянуть. Ниже расписана технология этой процедуры. Итак, как подтягивается ручник правильно:

Необходимо сначала снять кожух туннеля пола, чтобы провести регулировку. Для его демонтажа необходимо с усилием освободить фиксаторы и вынуть каркас пыльника рукоятки КПП. Используя отвертку отклонить стопорный механизм регулятора электрического приводного устройства зеркал заднего обзора. Затем снять накладку.
Отжать крышку-заглушку кожуха рычага стояночного тормозного механизма. После перевести рычаг в предельное положение вниз.
Потом следует поддомкратить автомобиль сзади, чтобы колеса задней оси свободно вращались и надежно зафиксировать такое положение машины.
Далее несколько резких нажатий, с удержанием педали тормоза, позволять произвести натяжку троса. Используя ключ на 10 необходимо вращать регулировочную шайбу для натяжения тросика.
При выполнении такого процесса, как регулировка ручника, не забывайте приводить несколько раз рукоятку в рабочее положение, чтобы отрегулировать храповый механизм до нормального количества щелчков (6-8).
В конце следует провести прокрутку каждого колеса задней оси и убедиться в отсутствии блокировки при опущенной рукоятке. Таким образом, вы наглядно узнали, как подтягивается ручник.

После успешной регулировки стояночного тормоза на Рено Дастер необходимо произвести последний тест. Он будет происходить непосредственно на дороге. Машина устанавливается на склоне с уклоном в 25% и перевести рукоять в рабочее положение. Это даст возможность проверки эффективности его работы. Если машина остается абсолютно недвижимой в этих условиях, то система ручного тормоза работает исправно. И информация о том, как подтянуть ручник, вам была понятна, и вы справились с задачей. Для подобного эксперимента подойдет соответствующий участок дороги или эстакада.

Какой антифриз для Рено Дастер 1.6? Статья рассказывает про это

Как правило, если вся технология регулировки соблюдена, то ручной тормоз на Рено Дастер работает нормально. В случае перенатяжения, заклинивания или он разорван, следует поставить новый, тогда требуется замена троса, но об этом речь пойдет в следующей статье.

http://razborov.net/renault/kak-podtyanut-ruchnik-na-reno-daster-polnyy-privod.htmlhttp://expertrenault.ru/tormoznaya-sistema/ruchnoj-tormoz-na-reno-daster-ustrojstvo-i-regulirovkahttp://vseoduster.ru/remont-daster/regulirovka-ruchnogohttp://zamenarenault.ru/duster/tormoznaya-sistema/kak-podtyanut-ruchnik.htmlhttp://www.dusterok.ru/remont/regulirovka-ruchnogo-tormoza-na-reno-dasterhttp://zamenarenault.ru/duster/tormoznaya-sistema/kak-podtyanut-ruchnik.html

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

ключ для колесных болтов,
пассатижи простые & раздвижные,
плоскую отвёртку.

Задние колодки пора менять при:

истончении накладок,
замасленности накладок,
плохом их соединении с основой,
сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

Включается 1-я передача, ставятся колёсные упоры спереди.
Ручник до упора отжимается вниз.
Заднее колесо снимается, Рено Дастер подпирается.
Тормозную жидкость желательно немного откачать из бачка.
Снимается барабан.
Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
Трос отсоединяется от рычага.
Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
Чашка с пружинкой, опорная стойка снимаются.
Ссылка на фото
Так же снимается вторая опорная стойка следующей накладки.
Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.
Источник изображения
От накладок отцепляются кончики стяжной пружины, она снимается.
Из пазика колодки спереди извлекается вилка распорки.
От передней накладки отцепляется конец серьги зазорного регулятора.
От колодок отцепляются концы стяжной спирали, накладки разъединяются.
Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
С задней колодки снимается оттяжная пружинка распорочной планки.
Тормозной механизм осматривается, очищается от грязи.
Деформированные заржавевшие детали меняются на новые.
Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
Барабан ставится на место.
Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
Колесо ставится на место, проверяется, насколько легко оно вращается.
Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Проверка и замена задних тормозных колодок

Проверку состояния колодок выполняем в соответствии с планом технического обслуживания или определяем необходимость такой работы при диагностике неисправностей автомобиля.

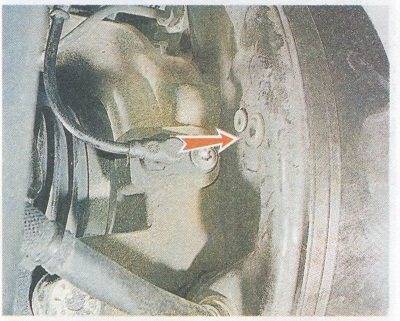

Для контроля состояния фрикционных накладок в тормозных щитах выполнены специальные отверстия.

Отверстия закрыты резиновыми заглушками.

Для выполнения работы потребуются смотровая канава, штангенциркуль или линейка, переносная лампа или фонарь. Работу выполняем в следующем порядке:

1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.

5. Аналогично проверяем толщину фрикционной накладки в другом заднем тормозном механизме.

6. Если толщина накладки около 1,5 мм, заменяем тормозные колодки.

Для более тщательной проверки состояния колодок необходимо снять тормозной барабан.

Важный момент

Даже если тормозные колодки изношены только с одной стороны, то необходимо заменить колодки с обеих сторон автомобиля. При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличится, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости. Если это не было сделано ранее, снимаем тортормозного щита.

8. Снимаем пружину автоматического регулировочного устройства.

21. Устанавливаем детали в последовательности, обратной снятию. Перед установкой тормозного барабана, вращая шлицевой отверткой зубчатый диск регулировочного устройства.

22. Устанавливаем тормозной барабан.

23. Аналогично заменяем колодки с другой стороны автомобиля.

24. Несколько раз нажимаем педаль тормоза для самоустановки тормозных колодок.

25. Проверяем стояночную тормозную систему и при необходимости регулируем его.

Руководство по обслуживанию и ремонту Рено Дастер

Рено Дастер задние колодки. Какие? RENAULT DUSTER меняем подшипник заднего моста Замена задних тормозных колодок на RENAULT LOGAN.Видео.

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

новый расходный материал;
отвертка, имеющая широкий плоский наконечник;
шестигранный ключ на 6 мм;
пассатижи;
домкрат для поднятия автомобиля;
подставки опорные;
монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом.

Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Пошаговая инструкция для полноприводных авто

Замена накладок производится комплектом, запрещается использовать элементы с разной толщиной фрикционного слоя. При неравномерном износе наблюдается уход машины в сторону при торможении.

Алгоритм действий при замене колодок:

Установить автомобиль на ровную площадку и заглушить двигатель.
Зафиксировать машину противооткатными упорами и отпустить вниз рычаг парковочного тормоза.
Поднять кузов домкратом и установить под порог стальную страховочную стойку.
Отвернуть болты и снять колесо со ступицы.
Сдвинуть колодки к центру при помощи отвертки с плоским жалом, которая просовывается внутрь барабана через каналы для болтов колесного диска. В устройство механизма автоматической корректировки зазора входит распорная вставка с храповым колесом. Жало отвертки перемещается снизу вверх, уменьшая длину планки и отводя накладки от рабочей поверхности тормозного механизма. Работа регулировочного узла показана в видео, снятом владельцами машины Renault Duster.
При помощи головки Torx 40 открутить 2 винта, расположенных на фронтальной части барабана.
После того, как болты откручены, необходимо потянуть на себя металлический кожух. Если снятие детали затруднительно, то необходимо дополнительно свести колодки. После демонтажа крышки категорически запрещается нажимать на педаль тормоза, поскольку происходит выдавливание поршней из тормозного цилиндра.
Отстегнуть жалом отвертки или губками плоскогубцев кончик верхней пружины от металлического каркаса передней колодки.
Вынуть противоположный крючок пружины из отверстия в задней накладке.
Демонтировать по аналогии нижнюю пружину.
Снять дополнительный эластичный элемент, поддерживающий зазор между фрикционной накладкой и рабочей поверхностью барабана.
Утопить и провернуть плоскогубцами штампованную шайбу, удерживающую накладку на опорной штанге.
Вытащить стержень с противоположной стороны барабанного механизма.
Снять по аналогичной методике фиксатор передней накладки.
Сдвинуть от щита заднюю колодку, что позволит демонтировать наконечник троса, идущего к рычагу ручного тормоза.
Удалить колодку и пружину, установленную на металлическом наконечнике троса.
Удалить переднюю колодку, которая снимается вместе с дистанционной пластиной и механизмом регулировки.

Сборка механизма

Пружины и регулятор положения очищаются от слоя пыли, поврежденные детали необходимо заменить на элементы из состава ремонтного комплекта. Промытый винтовой механизм и храповик покрываются слоем смазки, устойчивой к воздействию высокой температуры. При обратной сборке планки следует учитывать разнонаправленную резьбу в левом и правом отверстиях. Регулятор крепится на передней накладке, которая крепится опорным стержнем. Задняя колодка фиксируется на тросе, а затем ставится фиксатор и регулировочные пружины.

Для настройки необходимо нажать на педаль тормоза, а затем 4-5 раз поднять рычаг парковочного тормоза до упора (с нажатой кнопкой храповика). При каждом подъеме срабатывает храповик, который отводит колодки к рабочей поверхности.

Корректность настройки проверяется по количеству щелчков, нормой считается проворачивание колеса на 7-8 зубьев. Регулировка прекращается после прекращения щелчков в механизмах. Затем проверяется уровень рабочей жидкости в бачке, при снижении объема производится доливка.

Ручной тормоз (ручник) регулировка и замена тросов

На Рено Дастер / Каптур и Ниссан Террано установлен 1 трос на каждое заднее колесо. Тросы одинаковые, т.к. левый = правому, взаимозаменяемы и поставляются под одним артикулом. Таким образом для замены тросов на задних колесах необходимо приобрести 2шт.

Трос ручного тормоза Duster, Terrano ( 4×4 ) на одно колесо BOSCH (аналог 364003676R)

Как регулируется стояночный тормоз Рено Дастер?

Чаще всего регулировка стояночного тормоза требуется после ремонтных работ (например, если производилась замена автомобильных тросов).

Прежде, чем начать регулировку, нужно демонтировать декоративную пластиковую панель, находящуюся в салоне авто между передними сидениями (иногда достаточно снять лишь верхнюю накладку на панели). Следующий шаг – вывесить задок автомобиля.

Затем нужно нажать на педаль несколько раз и зажать ее. Рычаг ручного тормоза поднимается вверх. Оптимальное количество щелчков для хода рычага – 6-8. Регулировка щелчков производится при помощи гайки: торс натягивается при вращении по часовой стрелке. Когда гайка крутится против часовой стрелки – ослабевает.

Для вращения гайки, которая находится возле стояночного тормоза, желательно использовать ключ на 10 – наиболее удобный размер.

Как проверить правильность регулировки?

В результате, когда рычаг опущен, задние колеса должны вращаться. Если же рычаг поднят, то машина не должна спускаться с уклона в 23 градуса включительно. Именно после этих двух проверок можно сказать, что стояночный тормоз отрегулирован верно.

Рено Дастер замена тросов стояночного тормоза

Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.

Работу проводим на смотровой канаве или эстакаде.Работу по замене заднего троса показываем на примере левого троса, правый заменяем аналогично.Снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола).Для ослабления натяжения тросов приподнимаем рычаг стояночного тормоза и ключом «на 10» почти полностью отворачиваем регулировочную гайку привода на резьбовом наконечнике переднего троса (см.Регулировка привода стояночного тормоза).Опускаем рычаг стояночного тормоза.Снимаем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес).Пассатижами вытягиваем передний наконечник троса в салон автомобиля и, поворачивая уравнитель…

…выводим трос из прорези уравнителя.

Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…

…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.

Вынимаем трос из двух пластмассовых держателей на топливном баке…

…и пластмассового держателя на днище кузова.В салоне автомобиля …

…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища.Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

Выводим трос из отверстия в днище кузова.Аналогично снимаем правый трос стояночного тормоза.Устанавливаем задние тросы стояночного тормоза в обратной последовательности.Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.

Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).Отогнув разрезанные части коврового покрытия…

…головкой «на 13» отворачиваем две гайки крепления рычага к полу.

Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.

Отведя заглушку облицовки рычага, ключом «на 10» полностью отворачиваем регулировочную гайку на резьбовом наконечнике переднего троса.

Вынимаем передний трос из отверстия рычага.Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…

…наконечника переднего троса…

…и наконечников задних тросов.Вынимаем передний трос из уравнителя.Устанавливаем передний трос стояночного тормоза в обратной последовательности.После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. Регулировка привода стояночного тормоза).

Категории товаров, которые вам могут быть интересны на основании статьи «Ручной тормоз»:

Устройство ручного тормоза на Дастере

На кроссовере Рено используется механический тормоз. Усилие от привода через тросики передается на рычаг стояночного удерживающего устройства, которое перемещает колодки и прижимает их к барабану. Блокируются только колеса заднего моста независимо от модели автомобиля: полноприводного (4х4) или переднеприводного (4х2).

Для равномерного распределения прижимного усилия между колесами тросики от рычагов привода ручного тормоза крепятся к уравнителю. Последний устроен просто и представляет собой коромысло с фигурными вырезами для фиксации наконечников.

Посередине уравнителя сделано отверстие для крепления переднего тросика. На другом конце имеется болт, благодаря которому тяга закрепляется на рукоятке ручного тормоза. Одновременно узел служит для регулировки усилия прижатия колодок к внутренней поверхности тормозного барабана.

Для стопорения колес рукоятку ручника перемещают вверх по зубчатому сектору. При достижении нужного усилия приводной механизм фиксируется защелкой, которая под действием пружины попадает между зубцами. Для выключения тормоза нужно нажать кнопку на рукоятке и перевести ее в нижнее положение до упора.

Процедура замены задних колодок Рено Дастер

Для вскрытия тормозного барабана Дастер и замены соответствующего заднего колеса в сборе подготовьте:

ключ для колесных болтов
простые и раздвижные плоскогубцы,
отвертка.

Задние колодки пора менять, когда:

вкладыши для похудения,
маслянистость покрытий,
плохая связь с базой,
сколы или глубокие царапины.

У полноприводных или переднеприводных Дастеров рычажные пружины в механизме разные, как и распорный рычаг стояночного тормоза, но минимальный внутренний диаметр барабана одинаковый, перед началом работы снимите их.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок сначала необходимо убрать собачку. Проталкивается отверткой через отверстие в ступице, длина распорки уменьшается. Далее откручивается регулировочный винт натяжителя троса ручного тормоза. Для этого стояночный тормоз нужно опустить до упора, на его рукоятке открутить это крепление.

Барабан крепится к ступице двумя болтами. Откручиваются ключом TORX T-40. В месте разъединения колодок по периметру барабана нужно ударить молотком, чтобы удалить накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отверткой или монтажным лезвием и снимают.

С помощью щупа определите внутренний диаметр барабана Duster.
