Подключение стеклоподъемников своими руками: что нужно знать

Схема стеклоподъемников ВАЗ 2114: правильное подключение

После того, как все подъемники поставлены на место, следует выполнить их подключение к сети автомобиля. Для большего удобства ниже приведена схема этого подключения.

Схема электроподъемников ваз 2114

Сама же процедура производится в следующем порядке (клеммы при этом должны оставаться снятыми с аккумулятора):

Подготовить место под кнопку и установить ее (штатно кнопка стеклоподъемника ваз 2114 устанавливается справа от прикуривателя — для этого предусмотрена специальная заглушка, закрывающая свободную полость).
Протянуть провода от кнопки в стойку и из стойки — внутрь двери (делая это, следует обязательно обратить внимание на то, чтобы никакие подвижные части не соприкасались с проводами).
Подключить провода с одной стороны — к моторчику подъемника, а с другой — запитать всю цепь от прикуривателя (более подробно ознакомиться с принципом этого подключения можно на приведенной выше схеме).
Подключить клеммы к АКБ.
Выполнить проверку работоспособности подъемников, произведя открывание и закрывание стекол (движение при этом должно быть плавным, без рывков, с минимальным уровнем шума). Если же окажется, что стекло туго ходит в уплотнителе, то в стык можно брызнуть немного силиконовой смазки.. На этом подключение стеклоподъемников можно считать полностью завершенным — останется лишь установить на место обивку двери, снятую в самом начале

На этом подключение стеклоподъемников можно считать полностью завершенным — останется лишь установить на место обивку двери, снятую в самом начале.

Кнопки стеклоподъемника

Последним важным моментом, о котором следует сегодня сказать, является распиновка кнопки стеклоподъемника ваз 2114

Так, после ее подключения следует включить габаритные огни и обратить внимание на подсветку, установленную внутри кнопки. Если она сразу загорелась, значит кнопка подключена правильно и менять ничего не нужно

Если же нет, то следует поменять местами провода, входящие в разъемы 3 и 6, указанные на приведенной выше схеме подключения.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекол, нужно снять обшивки двери. Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Чтобы снять обшивку, следует:

  1. Открутить снизу три самореза, которые держат пластиковый карман обшивки.
  2. Выкрутить два болта, держащие внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить при помощи тонкой плоской отвертки круглые заглушки.
  3. Снять пластиковую облицовку ручки дверного замка. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления.
  4. Открутить кнопку блокиратора замка.
  5. Снять обшивку. Делается это следующим образом. В щель между обшивкой и каркасом двери вводится плоская монтировка или мощная отвертка. Она должна попасть между дверной клипсой и каркасом двери. Затем нужно отжать именно клипсу, а не обшивку. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте. Клипсы установлены по всему периметру двери в количестве 8 штук. Их нужно вытащить поочередно.

После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

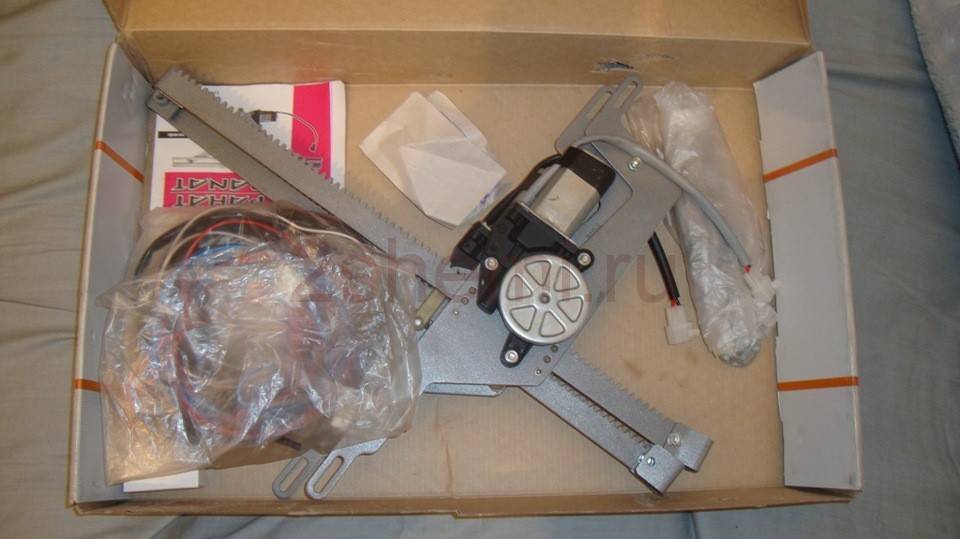

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Чем выше стекло, тем она меньше. Это связано с геометрией механизма подъема. Наглядным примером могут послужить ножницы. Если взять их за кольца и максимально раздвинуть концы в стороны, а затем сводить кольца друг к другу, то становится видно, что высота режущих концов быстрее меняется тогда, когда кольца раздвинуты максимально. И наоборот, скорость подъема уменьшается по мере того, как кольца сближаются.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Приводится в действие механизм электродвигателем, а подключается стандартно к схеме стеклоподъемников ВАЗ-2114.

Как подключаются подъёмники в ВАЗ-2109

Владельцам ВАЗ 2109 доступна замена стеклоподъёмников с механическим приводом на подъёмники электрического типа. Последние подключаются при помощи штатной проводки со всем необходимым для того, чтобы подключить ЭСП.

Данную схему применяют для подключения ЭСП на улучшенных комплектациях авто и самостоятельно. Далее представлены схемы, основанные на подключении ЭСП, независимо от времени выпуска предохранителей.

Схема подключения стеклянного подъёмника ВАЗ 2109 с блокировкой прежнего выпуска для монтажа (17.3722):

  • 1 — блок для монтажа;
  • 2 — зажигательное реле;
  • 3 — зажигательный замок;
  • 4 — редуктор подъёмника (правая дверь);
  • 5 — редуктор подъёмника (левая дверь);
  • 6 — компонент по переключению подъёмника (правая дверь);
  • 7 — переключатель подъемника (левая дверь);
  • А — процесс генераторного вывода «30»;
  • Б — подключение к колодке проводного жгута к табло отопительных рычагов с подсветкой;
  • В — относится к табло, чтобы подсвечивать отопительные рычаги;
  • Г — обозначение нумерации штекеров в моторедукторной колодке;
  • К7 — питательное реле подъёмников.

Особенности и схема электроподъемников

Электросхема ЭСП Приора отличается от схемы предыдущих моделей ВАЗ. Данный автомобиль не имеет блока стеклоподъемников. Управляет механизмом контроллер. При использовании прибора не нужно длительное время удерживать кнопку для абсолютного открытия или закрытия стекла. Кнопка является датчиком для электроблока, который получает информацию о работе ЭСП.

Можно говорить и о специфике подачи питания к электроду в электрической схеме. Многофункциональный провод принимает участие в передаче энергии подогрева и одновременно в управлении зеркалами. Этот провод выполняет роль «плюса» или «минуса» в зависимости от того, какую функцию он исполняет. Управляет всеми значениями данного провода контроллер электропакета.

Чаще всего повреждения возникают в самом электроблоке, например, выгорают микросхемы управляющих блока. Причина этого — недостатки работы специалистов завода-изготовителя, несовершенство системы электроблока, его производственные недоработки. О проблеме сигнализирует прерывистая работа стеклоподъемников.

Начинать искать неисправности можно с проверки качества работы замка блокировки задней или передней дверей. При неработающем замке проверять нужно наличие «минуса». Соединив лампу контроля с корпусом машины, включите стеклоподъемник. Подключите эту же лампочку к плюсовому проводу и повторите все, что проделали ранее. Все выводы нужно подвергнуть проверке, используя данный метод. Если тестирование прошло удачно и лампочка загорается, тогда и сам электрический блок управления стеклоподъемниками исправен. Искать причину нужно в проводке: возможен излом провода на двери, неисправный электропривод. Проверка будет заключаться в подключении лампочки контроля между пучками электропривода.

Включив подъемник, нужно убедиться, что лампа загорелась — значит, неисправность в электрическом приводе. Если лампочка не горит, есть облом провода. Если выяснилось, что электроблок неисправен, тогда искать причину нужно при проверке проводов: нет ли замыкания проводов между собой или на корпус. В противном случае это заводской брак.

Некоторые специалисты рекомендуют установить на Ладу Приору доводчик стеклоподъемников, причем сделать это можно своими собственными силами.

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

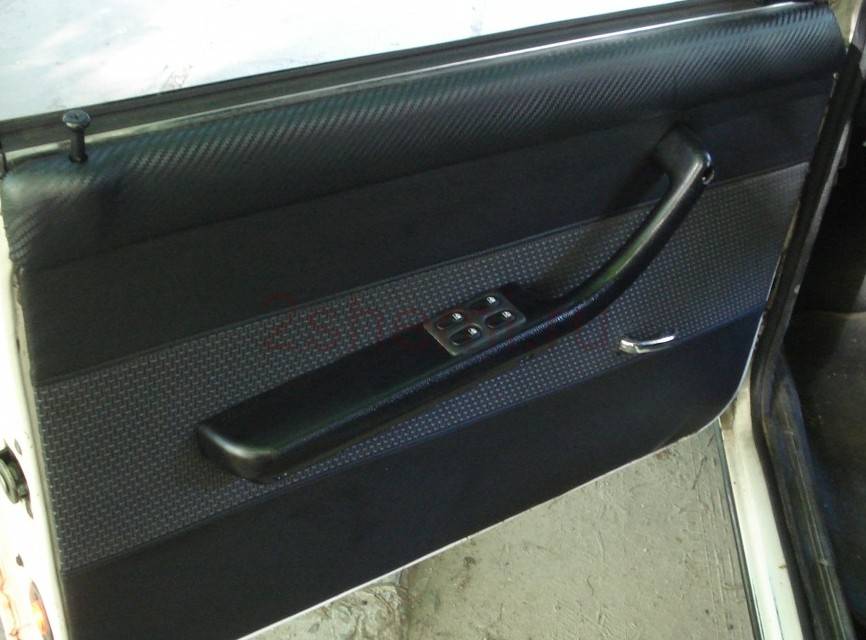

Замечали наверное, что почти на всех иномарках кнопки электростеклоподъемников дублируются на каждой двери автомобиля. Что бы подключить дополнительные кнопки ЭСП в двери нужно протянуть дополнительно по три провода в каждую дверь .

Стандартная схема подключения ЭСП

Изменена на вот такую схему (тут без задних ЭСП)

Схема подключения дополнительной кнопки ЭСП.

Как сделана дополнительная кнопка ЭСП на Калине

Для установки одной дублирующей кнопки в двери Вам понадобится:

  1. 2Х контактная (пластмассовый разъем) колодка папа+мама 1 пара
  2. Клеммы папа большие 2 шт.
  3. Мама большие 2шт.
  4. Мама маленькая 7шт
  5. Земля 1шт.
  6. Кнопка стеклоподъемников 1 шт.
  7. Установочный стакан кнопки 1шт.
  8. Разъем кнопки стеклоподъемников 1шт.
  9. Провод диаметр 0.75 4 мет.
  10. Пистоны двери 7шт

Если кнопки ЭСП у вас перенесены в двери. то врезка в жгут для доп. кнопки будет выглядеть так Смысл такой, что в каждую дверь нам надо протянуть 3 провода :

  1. Масса (Массу, по идее, можно взять в двери, но там не всегда хороший контакт, поэтому лучше протянуть отдельный провод массы)
  2. +12В «после зажигания» (с реле стеклоподъемников у ЧЯ)
  3. Подсветку кнопки (возьмем с прикуривателя, т.к. он посередине между дверями.)

Отключаем минусовую клемму с аккумулятора.

+12В ищум на реле ЭСП (черно белый провод) к нему и прикручиваем оба наших красных +12В

Дальше лезем в дверь. На мотор ЭСП идут 2 провода — серый и голубой, через разъем. Разъем расцепляем:

Берем 2 провода (у меня черный и черно-белый), такой длины, чтоб дотянулись от родной фишки с голубым и серым проводом идущей в дверь из гофры до нашей будущей кнопки. Обжимаем на них 2 большие клеммы «папа» и всовываем в разъем.Одеваем на фишку с голубым и серым идущую в дверь из гофры, так, чтобы черный шел от серого, а черно-белый — от голубого:

Вставляем провода в разъем кнопки:

  1. Красный +12В
  2. Черный массу
  3. Белый подсветку
  4. Черный с серого провода фишки
  5. Черно-белый с голубого провода фишки

Обжимаем маленькими «мамами» и вставляем в разъем кнопки ЭСП.Делаем по схеме:

  1. Красный +12В в гнездо 2
  2. Черный масса — в гнездо 5
  3. Белый подсветка — в гнездо 4
  4. Черный провод с серого провода фишки — в гнездо 6
  5. Черно-белый с голубого провода фишки — в гнездо 3 (ТРИ).

Не перепутайте гнезда разъема кнопки !Это не все, нужно еще два недлинных провода, через которые мы теперь соединим нашу кнопку с мотором ЭСП, типа сделаем, как было.Для красоты — берем те же цвета проводов, которые цепляли к родной фишке идущей в дверь из гофры, т.е. черный и черно-белый. Будет как бы продолжение родных проводов, а посередине их — нашу кнопку.Черный провод вставляем в гнездо 1 разъема кнопкиЧерно-белый — в гнездо 7. Другие концы этих проводов обжимаем большими «мамами» и одеваем на них купленный разъем так, чтобы при одевании этого разъема на болтающуюся фишку идущую на мотор ЭСП:

  1. Черный провод шел на серый фишки мотора ЭСП
  2. Черно-белый — на голубой провод фишки мотора ЭСП.

В принципе, все На оранжевый провод на фото внимания не обращайте — это масса на подогрев зеркал.

Можно использовать кнопку от Калины. она красивее и чуть дороже чем от ВАЗ 2110.

Электросхемы автомобилей Ваз 2110, Ваз 2111, Ваз 2112, ремонт

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

Не работает кнопка стеклоподъемника ВАЗ-2110

October 31, 2013

Если на автомобиле перестала работать кнопка стеклоподъемника, то езда на данном транспортном средстве может превратиться в кошмар. Открытое окно в зимнюю стужу или закрытое в летний зной – это явно сомнительное удовольствие. Но исправить это можно самостоятельно.

Все стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенной рядом с рычагом стояночного тормоза. Это неудобно как во время езды, так и для диагностики неисправности. Поэтому первым делом необходимо сузить круг поиска. Для этого следует провести небольшой тест и проверить работу всех четырех кнопок. На основании результатов такой диагностики и будут выбираться способы устранения неисправности.

Если не работают все стеклоподъемники ВАЗ-2110

  1. Начинать следует с самого простого. В монтажном блоке, который расположен под рулем автомобиля, необходимо найти плавкий предохранитель под номером F5, находящийся в верхнем ряду пятым по счету слева. Он отвечает за работу двигателей электростеклоподъемников. Его номинал составляет 30 А. Необходимо проверить, что установлен требуемый предохранитель и что он целый. Если это не так, то его необходимо заменить. После этого можно проверить работу стеклоподъемников.
  2. Если предохранитель в порядке, то неисправность, скорее всего, кроется в дефекте проводки от монтажного блока до кнопок стеклоподъемников. Для этого следует прозвонить все кабели.
  3. Следующий вариант отказа в работе всех электростеклоподъемников автомобиля может заключаться в выходе из строя всех кнопок. Хоть это и маловероятно, но лучше всего это проверить, заменив весь блок кнопок на заведомо исправный.
  4. Последний вариант, каким бы банальным ни казался, но проверить его также можно. Необходимо вспомнить, что двигатели электростеклоподъемников в ВАЗ-2110 приводятся в действие только при вставленном и повернутом в первое положение ключе замка зажигания.

Если не работает одна кнопка стеклоподъемника

  1. Начинать опять же следует с самого простого. Необходимо извлечь всю группу кнопок. Далее следует еще раз проверить работоспособность каждой из них и запомнить те, которые функционируют в штатном режиме. Это нужно для того, чтобы провести тест. Следующим шагом необходимо извлечь колодку проводов из нерабочего и любого рабочего механизмов. Провода от рабочей кнопки необходимо подключить к тестируемой. После этого проверяем её работу нажатием. Если стекло никак не реагирует на манипуляции, то кнопка стеклоподъемника неисправна. Её следует заменить.
  2. Если предыдущий тест показал, что кнопка стеклоподъемника работает, то следующим шагом можно проверить электропроводку. Для этого потребуется автомобильный тестер-пробник. При помощи него необходимо проверить все кабели, после чего визуально оценить их состояние. Также следует осмотреть все контакты и соединения на целостность, наличие грязи, окислений или других повреждений.
  3. Если ни один из двух вышеперечисленных способов не помог, то это означает только одно – не работает двигатель электростеклоподъемника. В этом случае его следует заменить.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически

Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Вы тут: Главная > ВАЗ > 2110 > Почему не работают стеклоподъемники ваз 2110

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:

    Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

  • Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
  • Осталось установить на место обшивку дверей.
  • Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.
