ВАЗ 2106-2107: зажигание и его правильная регулировка

Установка и регулировка зажигания на «Пятерке» без ошибок

Зачем выставлять зажигание?

Схема зажигания включает в себя несколько основных элементов — это замок зажигания ВАЗ, трамблер, свечи, высоковольтные провода. Перед тем, как настроить трамблер и выставить бесконтактное зажигание ВАЗ (БСЗ), необходимо понимать, чем чревата его неправильная настройка. Прежде чем отрегулировать устройство, необходимо удостовериться в том, что проблема кроется не в трамблере, свечах зажигания или подключении проводов, поскольку симптомы у них схожие.

Установка бесконтактного устройства производится при таких признаках:

1. Детонация. При работе двигателя из-под капота раздаются металлические звуки.
2. Мощность двигателя, а также число оборотов значительно снизились.
3. Силовой агрегат в целом работает не устойчиво на небольших оборотах.
4. Возрастет расход горючего.
5. Кроме того, если трамблер настроен на позднее зажигание, это может быть чревато перегревом мотора.

При этих симптомах на стенках двигателя будет образовываться большое количество отложений и нагара, а также усилится износ компонентов силового агрегата.

Инструкция по установке

В некоторых случаях невозможность запуска мотора кроется в катушке зажигания или замке. Если виноваты эти элементы, то производится замена замка зажигания ВАЗ 2105 и катушки зажигания. Если проблема заключается в неправильно выставленном угле, то ниже приведена инструкция по выставлению бесконтактного зажигания. Для этого существует несколько способов (автор видео о пошаговой регулировке электронного зажигания на отечественной «пятерке» — канал Sdelaj Sam! Pljus interesnoe!).

Как выставить зажигание на ВАЗ 2105 по лампочке:

1. Для начала необходимо демонтировать крышку трамблера, при этом высоковольтники извлекать не стоит.
2. Затем нужно провернуть коленчатый вал при помощи храповичного ключа до того момента, пока отметка на его шкиве не совпадет со средней отметкой на передней крышке мотора, всего их три. Также нужно учитывать, что когда метки будут совмещены, может быть выставлен или первый, или четвертый цилиндры. Сам цилиндр проверяется с помощью бегунка — он должен быть направлен в сторону цилиндра 1.
3. При помощи гаечного ключа на 13 нужно ослабить корпус распределителя.
4. Далее, один провод от лампы необходимо подключить к кузову авто, а второй — к контакту К на катушке.
5. Теперь необходимо провернуть ключ в замке зажигания, но мотор заводить не нужно. Проворачивайте распределитель по и против часовой стрелки, при этом сама лампа будет то мигать, то тухнуть. От вас требуется найти положение, при котором тестирующая лампочка начинает гореть. Когда вы найдете его, распределитель нужно будет закрутить.

Есть еще один вариант регулировки, который поможет, если у вас нет лампочки.

Этот метод позволяет настроить угол на слух:

1. Сначала сядьте в салон машины и заведите мотор.
2. Далее, используя гаечный ключ на 13, необходимо немного ослабить гайку, которая фиксирует распределитель. Но при этом устройство необходимо придерживать, чтобы не допустить его произвольного поворачивания.
3. После этого медленно попробуйте провернуть распределитель в обе стороны.
4. От вас требуется найти тот момент, при котором силовой агрегат сможет набрать наиболее высокие обороты. Когда вы сделаете это, корпус распределителя нужно будет немного провернуть по часовой стрелке, но так, чтобы не сбить настройку.
5. Сделав это, закрутите гаечный ключом на 13 гайку, крепящую распределитель, и проверьте работоспособность мотора. Если вас что-то не устраивает, то регулировка производится еще раз.

Проверка правильности установки

После того, как регулировка будет проведена, выставленное устройство необходимо проверить на работоспособность. Для начала заведите силовой агрегат и попробуйте резко нажать на газ. В этот момент из-под капота должна доноситься легкая детонация — если это так, то настроенный узел работает корректно.

Есть еще один вариант проверки. После того, как все будет сделано, нужно выехать на ровную дорогу и разогнаться примерно до 40 км/час, на этой скорости необходимо активировать четвертую передачу. Если в тот момент, когда вы активировали передачу, детонация отсутствует, это говорит о том, что все действия были выполнены верно. Детонация допускается, но не сильная. Если же металлический звук достаточно громкий, то это говорит о необходимости повторной регулировки. В том случае, если у вас вызывает сложности один из описанных выше методов, то попробуйте воспользоваться вторым.

Видео «Наглядная инструкция по регулировке узла своими руками»

Более наглядная инструкция по поводу настройки угла в домашних условиях с обозначением всех нюансов приведена на видео ниже (автор ролика — канал Ато! мото-лайф).

Замена реле стартера

Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.

Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

Открутите клемму.

Отверните ее в бок.

Снимите 2 болта крепления реле к стартеру.

Снимите реле.

Установите новое в обратном порядке.

</index>comments powered by HyperComments

Необходимые инструменты

Всю работу по установке угла опережения зажигания на автомобилях ВАЗ 2101-2107 можно провести без применения каких-либо специальных приспособлений и устройств. Использование стробоскопа, контрольной лампы не имеет особого смысла, так как по окончании установки момента зажигания потребуется провести проверку его правильности на движущемся автомобиле. Из инструментов потребуются всего лишь:

— Рожковый или накидной ключ на 13 мм.

— Рожковый или специальный ключ на 38 мм.

Подготовительные работы

— Ставим автомобиль на ручной тормоз;

Установка момента опережения зажигания на автомобилях ВАЗ 2101-2107

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиву коленчатого вала и метку на передней крышке двигателя (среднюю из трех там имеющихся).

Для этого специальным ключом (либо рожковым ключом на 38 мм) медленно вращаем коленчатый вал за храповик вплоть до их совпадения.

2. Устанавливаем трамблер защелками параллельно двигателю, контакт бегунка должен смотреть на 4-й цилиндр (определите по крышке трамблера).

Контакты прерывателя должны быть сомкнуты. Слегка прижимаем корпус трамблера держателем.

3. Включаем зажигание и медленно поворачиваем корпус трамблера до размыкания контактов прерывателя. Между контактами проскочит искра.

Это и будет искомый момент зажигания. Ключом на 13 мм затягиваем гайку держателя трамблера.

Проверка правильности установки момента зажигания

Двигаясь на автомобиле со скоростью 45-50 км/ч на 4-й передаче по ровной дороге, резко, на непродолжительное время, нажмите на педаль «газа». Одновременно прислушайтесь к работе двигателя. Кратковременно возникшая детонация — 1-3 сек (стук «пальцев») свидетельствует о правильной установке угла опережения зажигания, длительная о слишком раннем зажигании, отсутствие детонации о позднем зажигании. Необходимо подкорректировать угол опережения вращением трамблера (против часовой стрелки – делаем зажигание более ранним, по часовой – более поздним). После чего провести проверку еще раз.

Примечания и дополнения

— Бывают ситуации, когда при правильно установленном угле опережения зажигания (короткая детонация при движении), на автомобилях ВАЗ 2101-2107, работа двигателя на холостом ходу оставляет желать лучшего. В этих случаях многие просто крутят трамблер, выставляя зажигание немного пораньше, чтобы стабилизировать холостой ход. Желательно устранить эту неисправность регулировкой карбюратора, а не вращением трамблера, так как сбивается установленный ранее правильный момент зажигания.

Еще пять статей на сайте по двигателям и системе зажигания

— Неисправности контактной системы зажигания автомобилей ВАЗ 2101-2107.

— Устранение провалов рывков рывков подергиваний в работе карбюраторного двигателя легкового автомобиля (ВАЗ 2101-2107, 2108, 2109, 21099 и пр.).

— Система вентиляции картера двигателя автомобилей ВАЗ 2105, 2107.

— Синий дым из глушителя.

— Двигатели автомобилей ВАЗ.

• http://krutimotor.ru/zazhiganie-vaz-2107-2106-2103-regulirovka-zazhiganiya-nastrojka/
• https://7vaz.ru/nastrojka/nastrojka-zazhiganija.html
• https://twokarburators.ru/ustanovka-momenta-zazhiganiya-2101-2105-2107/

Проверка угла опережения зажигания

Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:

• Разогнать машину до 45 км/час.
• Включить 4-ю скорость.
• Резко выжать педаль газа.
• Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.

Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.

Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание. Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать

На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание

При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Зажигание ВАЗ 2105: признаки неисправности, устройство

Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним. Стабильность работы системы влияет не только на запуск, экономичность и мощность двигателя, но и на характер его работы. Неправильно выставленное или сбитое зажигание, точнее, момент образования искры в камере сгорания, может привести к детонации двигателя, а это прямая угроза разрушения как цилиндро-поршневой группы, так и других элементов силового агрегата.

Принципиальная схема системы зажигания ВАЗ 2105 контактного типа

Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:

1. Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи.
2. Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
3. Коммутатор 6 представляет собой монтажную плату на полупроводниках для управления системой зажигания. После подачи управляющего импульса с реле зажигания 7, коммутатор замыкает цепь вторичной обмотки катушки 5, активируя повышающий трансформатор.
4. Система активируется с помощью контактной группы замка зажигания 8.

Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.

1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки: 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки: 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи зажигания: 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи зажигания; 26. Валик распределителя зажигания; 27. Маслоотражательная муфта валика; 28. Шайба: 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль (фильц) кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя зажигания: 40. Боковой электрод с клеммой; 41. Крышка распределителя зажигания; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка: 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя зажигания; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника: 63. Распределитель зажигания; 64. Свечи зажигания; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель зажигания; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания: 73. 1.Катушка зажигания; 74. 11.Свеча зажигания; 75. III. Распределитель зажигания; 76. IV. Схема классической системы зажигания; 77. V. Схема работы центробежного регулятора опережения зажигания. 78. VI. Схема бесконтактной системы зажигания.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Об их устройстве

Перед тем, как выяснять важность рассматриваемых элементов системы зажигания, необходимо разобраться с их устройством. Конструктивно высоковольтный провод состоит из следующих частей:

1. Токопроводящая жила, по которой происходит протекание тока.
2. Изоляция — в качестве изолирующего материала используется резина или силикон.
3. Защитные колпачки с двух концов.
4. Металлические контакты.

Каждый элемент выполняет соответствующие задачи, и при малейшем нарушении целостности, понадобится произвести замену. Ремонту бронепровода не подлежат, так как они играют одну из главных ролей в системе зажигания автомобиля, а также относятся к категории расходных материалов.

На трамблер или МЗ Прочитайте, может пригодится: Описание бензонасоса на ВАЗ 2107

Ошибочным является мнение о том, что бронепровода на машине — это обычные провода, которые предназначены для передачи тока от источника к приемнику. Как известно, автомобили ВАЗ 2107 выпускались в двух вариациях системы подачи топлива — карбюратор и инжектор. Хотя множество деталей и механизмов на карбюраторе и инжекторе не отличаются, однако это не относится к ВВП. Карбюраторный ВВП отличается от инжекторного на ВАЗ 2107 следующими параметрами:

1. Длина, от которой также зависит величина сопротивления. На инжекторную семерку провода короче, чем на карбюратор.
2. Крепления, которые подключаются к трамблеру на карбюраторе и модулю зажигания на инжекторе.
3. Количество ВВП. На инжекторе их четыре, а на карбюраторе пять.
4. Тип колпачков.

Зная конструктивные отличия, необходимо также понимать, что по проводу протекает высокое напряжения. Ток поступает от трамблера или МЗ через провода к свечам зажигания. Малейшие неисправности приводят к тому, что ток не подается на свечу, и при этом не возникает искры. Если не возникает искра, то не работает цилиндр, что отрицательно сказывается на работе двигателя.

Установка Зажигания Ваз 2107 Инжектор

Сделайте свое собственное замечание по настройке вашей системы зажигания ВАЗ 2107

Жигулевская «классика» ВАЗ 2107 не распространяется на современные автомобили, изготовленные по новейшим технологиям и наполненные сложной электроникой. В этом его прелесть. ни с того ни с сего не консультироваться со специалистами автосервиса, большую часть работ по техобслуживанию автомобилей может выполнить владелец самостоятельно. Это включает в себя процедуру для варианта зажигания, которую каждый может выполнить, предварительно изучив подробную аннотацию.

Когда мне нужно установить зажигание?

Первое, что вам нужно знать, это то, что для этой операции нет регулировки, поскольку время зажигания устанавливается или регулируется только по мере необходимости. Это может быть вызвано следующими причинами:

Заметка. На автомобилях ВАЗ 2107, оснащенных форсункой с электронным управлением, мигающий дисплей Check Engine может быть необходимым условием для проверки системы зажигания. приборная доска. Тем не менее, он ведет себя аналогичным образом, когда происходят еще десятки неисправностей. Поэтому сначала необходимо диагностировать проблемы с зажиганием, связавшись со станцией технического обслуживания.

В подавляющем большинстве случаев настройки Момент искры связан с нарушением настроек после разборки или ремонта двигателя. Отдельной проблемой является переход на высокооктановый бензин, который требует зажигания с высокой степенью очистки, что регулируется.

Целесообразно проверять своевременное образование разряда на электродах свечи зажигания в тех случаях, когда двигатель работает нестабильно, хлопает в карбюраторе и выхлопной трубе, сопровождается увеличением расхода топлива. Если вы еще не обнаружили «обжорство» автомобиля, то Заметка цвет дыма при высоком расходе бензина черный, как сажа на свечных электродах.

Типы систем

На протяжении десятилетий, до выпуска ВАЗ 2107 (с 1982 по 2012 год), он был оснащен тремя типами систем зажигания:

Заметка. Первые 2 сорта были поставлены на «семерку» карбюратора, последний представлен инжектором.

В механическом варианте осуществления контакты, открытые кулачком распределительного вала, размыкают цепь низкого напряжения, инициируя образование мощного импульса в обмотке вторичной катушки. Этот разряд направляется на электроды свечи зажигания топлива в цилиндре, где поршень поднимается до верхней мертвой точки (ВМТ) и такт сжатия завершается.

Бесконтактная схема работает по тому же принципу, только датчик Холла сигнализирует об обрыве цепи, и его переключатель реализует это. Поэтому настройки зажигания на карбюраторе «семерка» практически идентичны. Еще одна вещь. это сопловые машины, которые имеют новую систему, которая имеет не только контакты, но также распределитель и любые движущиеся части. Здесь искровой момент определяется контроллером ЭБУ, фокусируясь на сигналах от разных датчиков.

Подготовительный этап

Установить зажигание на автомобиль ВАЗ 2107, Особых условий не требуется, работу можно проводить как в гараже, так и на улице, в том числе зимой. Подготовьте следующий инструментарий для работы:

Заметка. Вместо специального гаечного ключа для вращения коленчатого вала вы можете использовать стандартный открытый 36-мм рог. Если у вас даже нет этого ключа, вам придется установить метки старым проверенным способом: повернув четвертую шестерню и подняв заднее колесо, поверните его вручную, тем самым вращая коленчатый вал.

В идеале лучше иметь в арсенале устройство для настройки зажигания на работающем двигателе. стробоскоп. Он оснащен лампой, которая мигает одновременно с моментом искрения в цилиндре, что позволяет видеть положение прорезей на шкиве коленвала на холостом ходу и четко регулировать угол наклона.

Важный момент. Зажигание настроено на своевременное зажигание и запуск двигателя, после чего требуется дополнительная регулировка. Но последний не принесет вам желаемого результата, когда нет сжатия в цилиндрах или проблемы с карбюратором дают о себе знать. Если эти проблемы не будут решены, двигатель останется нестабильным, независимо от того, как вы настроите систему зажигания.

Отсюда вывод: вы можете в любой момент правильно отрегулировать зажигание, но только точно настроить его на работающий двигатель и карбюратор.

Регулировка карбюратора модификации ВАЗ 2107

Все старые классические руководства по техническому обслуживанию Lada описывают, как установить момент искры с помощью лампочки, хотя опытные автомобилисты могут безопасно обойтись без нее. Почему это происходит, вы поймете, что в процессе чтения этого материала новичкам будет полезно ознакомиться со старой проверенной методологией.

Как правильно выставить электронное зажигание на ВАЗ 2107 (инжектор)

Стоит сразу сделать оговорку по поводу того, что одно из важнейших отличий инжекторного (впрыскового) двигателя от карбюраторного — отсутствие необходимости всяческих настроек. В том числе электронный блок управления, при помощи датчиков, самостоятельно определяет момент зажигания и прочие нюансы в конкретном случае. Главное правильно выставить по меткам ремень или цепь ГРМ. Поэтому дальше мы поговорим о карбюраторных версиях, оборудованных электронной системой зажигания.

Итак, после успешной установки БСЗ на автомобиль всегда необходима его регулировка. Конечно, мастера будут орудовать специальным инструментарием, в частности рекомендуется стробоскоп. Но на практике все может оказаться намного проще. К примеру, вполне реально отрегулировать систему, что называется, на слух.

Чтобы начать процесс, необходимо ослабить крепежную гайку распределителя зажигания (или же попросту не затягивайте ее при установке трамблера). После запуска и прогрева мотора начинаем крутить корпус распределителя то в одну сторону, то в другую. Обороты при этом должны соответствовать примерно 2000.

Слушая изменения в работе двигателя будет несложно уловить, как скачут обороты, появляются ли провалы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимум оборотов при отсутствии провалов. В таком положении необходимо и затянуть гайку трамблера. При возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопом.

Начало работы и разборка

Перед началом работ, связанных с регулировкой тепловых зазоров клапанов необходимо подготовить двигатель, инструмент и сопутствующие материалы.

Автомобиль зафиксировать ручным тормозом и коробку передач перевести в нейтральное положение. В целях безопасности и исключения самостоятельного движения дополнительно под колеса установить башмаки. Открыть капот и проверить температуру двигателя, которая для проведения процесса регулировки клапанов должна быть приблизительно 20 градусов.

В качестве исключения, существует поправочная таблица зазоров клапанов в зависимости от температуры двигателя, но учитывая не предсказуемые деформации структуры металлов, мы рекомендуем производить регулирование с температурой, указанной в инструкции завода изготовителя. Именно при температуре 20 градусов, структура металла имеет стабильное состояние, без заметных тепловых линейных расширений или сжатий (отрицательные температуры).

Перед разборкой деталей и узлов для обеспечения доступа к операции регулирования клапанов обесточить бортовую электрическую сеть машины, отключив минусовую клемму аккумулятора.

Дальнейшие операции подготовки газораспределительного механизма карбюраторного двигателя отличаются от инжекторного.

На карбюраторном двигателе:

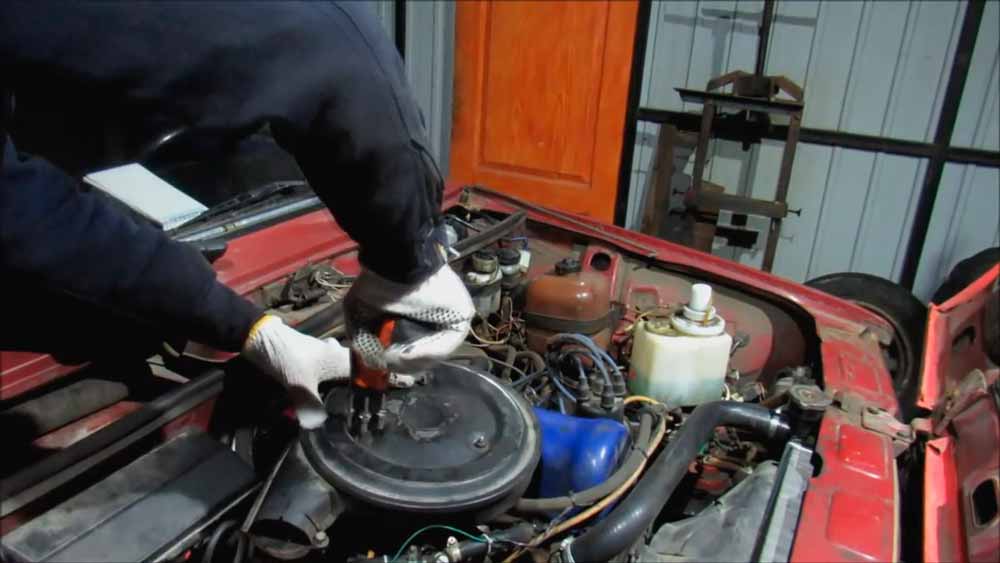

Отстегнуть фиксирующие пружинные защелки крышки корпуса воздушного фильтра или открутить гайку («барашек»);

Снять крышку и убрать в сторону элемент воздушного фильтра;

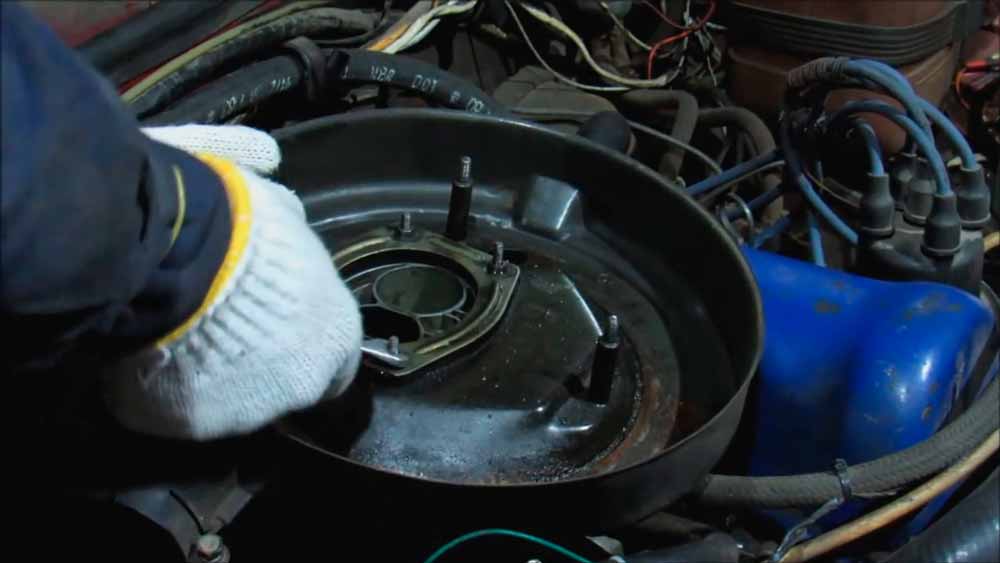

Головкой на «8» или рожковым ключом открутить четыре гайки, удерживающие корпус воздушного фильтра на верхней части карбюратора и убрать его в сторону, отделив от патрубка вентиляции картерных газов;

Снять трос привода воздушной заслонки карбюратора, открутив частично полухомут, удерживающий оболочку троса и фиксатор стержня троса;

Шлицевой отверткой отстегнуть пластмассовые наконечники привода педали акселератора на карбюраторе и удалив стопорное кольцо с оси привода, установленного на клапанной крышке, снять тягу.

На инжекторном двигателе:

• Снять ограничитель (в виде скобы) самопроизвольного сброса троса с канавки тяги дроссельной заслонки.
• Повернув против часовой стрелки тягу дроссельной заслонки вытянуть наконечник троса в сторону;
• Вывернуть головкой на «10» два болта, удерживающих кронштейн узла троса акселератора;
• При наличии адсорбера вынуть разъем на клапане продувки;
• Расслабить хомуты на патрубках воздуховода и патрубка вентиляции газов, открутить головкой «10» болт крепления пластмассовой втулки патрубков на клапанной крышке и снять их;

Головкой на «10» открутить восемь болтов крепления клапанной крышки и снять ее с головки блока. Осмотреть детали газораспределительного механизма на предмет поломок, состояния пружин.
