Инструкция на ВАЗ-2114 по эксплуатации и применению для бортового компьютера

Ошибки бортового компьютера ваз 2114

Для проведения проверки компьютера необходимо на приборной панели сбросить пробег за сутки и в это же время включить зажигание. Затем нажав клавишу у рычага стеклоочистителей, увидите на дисплее версию прошивки компьютера с кодами ошибок при наличии.

Основные коды ошибок:

  • 2-напряжение сети машины слишком высоко.
  • 3-датчик топливного уровня.
  • 4-датчик температурного охлаждения жидкости.
  • 5-нарушение функционирования датчика температуры за бортом.
  • 6-перегрев мотора.
  • 7-критически малое давление масла.
  • 8-недостатки в системе торможения.
  • 9-разряжена батарея аккумулятора.

Наиболее распространенными ошибками бортовой системы являются:

  1. Код 4, в основном выскакивает на недостаточно прогретом моторе, либо при включении датчика указывающего на количество топлива.
  2. Код 6, свидетельствует о перегретом двигателе.
  3. Код 8, при дефиците жидкости торможения в системе.

Выявив имеющиеся ошибки, допускается их сброс, достаточно нажать и удерживать некоторое время клавишу суточного пробега машины.

Выбор бортового компьютера

Программное обеспечение бортового компьютера достаточно внушительное. Он обладает набором разных программ, которые значительно улучшают работу автомобиля, постоянно контролируют техническое состояние и сигнализируют об отклонениях в параметрах работы всей системы. Например, таких как температура жидкости торможения, уровни напряжения внутри электрической системы автомашины, скоростной режим (общий, средний, текущий) и ещё много других полезных функций.

Наиболее ценно то, что показания бортового компьютера намного лучше по точности, чем показания приборов, установленных на машине.

Когда выбираешь бортовой компьютер ВАЗ 2114, особенных сложностей не возникает. Главное условие, чтобы он поддерживал программы ЭБУ. И главный совет, который дают специалисты – не надо экономить. Более дорогие модели смогут обеспечить глубокую проверку всей системы машины и, соответственно, вовремя сообщить о неисправностях.

Ещё одной полезной опцией, которой располагает бортовой компьютер ВАЗ 2114 “Мультитроникс”, является возможность оборудования машины звуковой и световой сигнализацией. При возникновении проблем в электрической сети или перегреве двигателя умная система тут же подаст сигнал владельцу автомобиля.

Установка качественного бортового компьютера позволяет самостоятельно и, что самое важное, вовремя обнаружить неполадки при эксплуатации автомобиля и оперативно их устранить. Тем самым можно избежать серьёзных последствий от поломки агрегатов автомашины

И всё это поможет сэкономить средства при ремонте автомашины.

Причины установки БК в автомобиль

Штатное место в панели приборов для бортового компьютера. На фото стоит заглушка.

Бортовой компьютер первой версии, установленный на ВАЗ-2114, хоть имел и немного функций, однако с лёгкостью следил за основными параметрами работы автомобиля:

  • Контроль за уровнем топлива, и его расчёте о количестве пройденных километров – эта функция позволяет водителю заблаговременно принять решение о дозаправке.
  • Контроль за температурой охлаждающей жидкости – эта функция исключает перегрев двигателя из-за своевременного информирования водителя.
  • Диагностика отдельных узлов автомобиля – позволяет с максимальной точностью, а главное мобильностью, обнаружить и устранить возникшие неполадки.

Подробнее о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны выводить на свой рабочий экран следующую информацию:

  • Мгновенные показатели работы двигателя, его оборотов, температуры, показания реального и среднего расхода топлива.
  • Информация о пробеге автомобиля, времени в пути.
  • Возможность безошибочно прочитать ошибки, возникшие в системе, что позволит сразу определить, стоит ли обращаться с неисправностью в автосервис или возможно исправить всё своими руками.

Современные бортовые компьютеры, по типу Multitronics – C340 и его аналоги также умеют:

  • Контролировать и заблаговременно информировать водителя о следующем техническом осмотре, страховании автомобиля исполняя тем самым функцию органайзера.
  • Самостоятельно изменять параметры включения вентилятора, изменять уведомления о достаточной температуре прогрева мотора.
  • Имеется возможность подключить парктроник.

Основные параметры

Инструкция бортового компьютера ШТАТ на ВАЗ 2114 и 2115 дает возможность изучить все параметры и ресурсы БК. Принцип работы рассматриваемого устройства заключается в ретрансляции показаний датчиков посредством блока контроля. Затем производится обработка данных и выдача их на экран в виде кодов. Использование БК позволяет произвести диагностику систем, не распознаваемых контроллером. Появление аварийных ситуаций отображается характерным значком, выводимым на табло и сопровождаемым звуковым сигналом.

Основные отображаемые данные:

  • Скоростной режим, остаток топлива, время в пути;
  • Обороты силового агрегата;
  • Состояние температуры салона и двигателя;
  • Расход горючего и километраж, который сможет проехать авто на остатке;
  • Напряжение в электросети;
  • Температура хладагента и размещение заслонки дросселя;
  • Коды ошибок;
  • Цикличность циркуляции воздуха, пройденный путь, средняя скорость и прочие полезные параметры.

Оснащенный аварийным сигнализатором, БК оповещает водителя о перегреве мотора, недостаточном заряде АБ, низком уровне топлива, неполадках охлаждающей системы.

Универсальная альтернатива

На автомобиль Лада ВАЗ 2190 можно ставить и другие модели устройств. Хорошей альтернативой в этом плане станет маршрутизатор Multitronics. Различные типы исполнения корпуса устройства позволяют устанавливать его в любом удобном для водителя месте. Однако при креплении в приборную панель гранты могут возникнуть сложности с протягиванием проводки к диагностической колодке. Потребуется демонтаж панели и сверление отверстий, а это может привести к потере гарантии на машину. В том случае если устройство не сможет определить заданные установки, то потребуется его перепрошивка, а это уже можно отнести к недостаткам модели.

У Мультитроникса очень удобный пользовательский интерфейс и простые настройки, а также чёткость и быстрота в работе. Естественно, что, под присмотром такого «помощника» автомобиль постоянно будет находиться под неусыпным контролем. Цена его будет выше, чем у более приспособленного к Гранте бортовика ШТАТ.

Так как выпуск Лады ВАЗ 2190 в продажу начался в конце 2011 г., то сначала приобрести какие-то электронные комплектующие на эту машину было довольно затруднительно. Это обстоятельство немного замедлило рост популярности этого автомобиля. Однако на сегодняшний день купить маршрутизатор на ВАЗ 2190 можно у практически любого поставщика автотоваров.

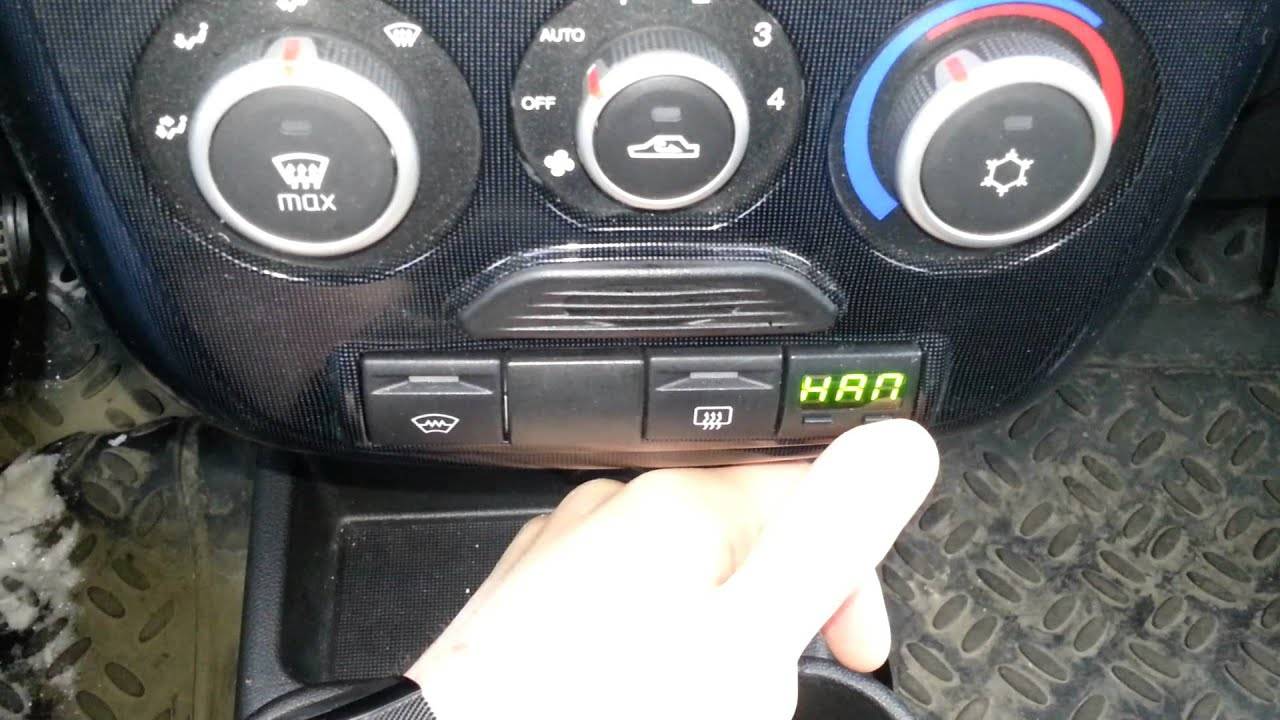

обзор бортового компьютера Штат X1-G

Модели Лады Гранта в комплектации «Норма» и «Люкс» оснащены бортовым компьютером с большим дисплеем и хорошей информативностью. Компьютер собирает, обрабатывает и выводит на дисплей полезную для водителя информацию, среди которой – расход бензина в топливном баке с точностью до одного литра, основную статистику движения неполадки работы основных систем жизнедеятельности автомобиля, показатели температуры воздуха в салоне и за бортом.

Бортовой компьютер – незаменимая вещь, он дает информацию о том, сколько горючего расходуется при том или ином темпе езды, какова оптимальная скорость старта и езды до полного прогревания мотора. Бортовой компьютер Лады Гранта «Люкс» показывает температуру двигателя, что позволяет не допустить его перегревания.

В Ладе Гранта установлен бортовой компьютер семейства Лада, модели Штат Х1 М, который работает в системе Е-газ. В его структуре выделяется маршрутный компьютер, который имеет выходы на дисплей передней панели. Маршрутный компьютер отражает такую информацию, как остаток топлива в баке, прогноз пробега до того, как закончится топливо в баке, счетчик топлива, пройденный путь в км, время поездки. Водитель может оценить средний расход топлива ездового маршрута и его среднюю скорость.

В структуре бортового компьютера Лады Гранта входит диагностический тестер. Он отражает информацию о диагностических кодах системы, параметрах управления двигателем и его температуре. С помощью тестера можно узнать напряжение бортовой электрической сети, положение дроссельной заслонки. Диагностический тестер оснащен такими важными приборами, как цифровой спидометр и тахометр, а также плазмер.

Бортовой компьютер поддерживает работу сигнализирующих датчиков, которые предупреждают об опасном перегреве мотора, аварии в электросетях автомобиля, превышении допустимого порога скорости.

Лампочки супервизора на бортовом компьютере указывают, если водитель забыл выключить габаритные огни, если вовремя не выключен показатель поворота, если началось самопроизвольное движение или откат автомобиля. Супервизор считает время стоянки автомобиля и имеет энергонезависимую память.

В состав комплектации бортового компьютера Лады Гранта входят жгут для подключения БК и инструкция по эксплуатации. На Ладе Гранта установлен модельный бортовой компьютер, который работает с протоколами только этого автомобиля и имеет конструктивные ограничения.

Большинство водителей России мечтают управлять иномаркой. Однако стоимость автомобилей западного .

Одной из главных особенностей Лады Гранта и ее отличием от других автомобилей концерна «АвтоВАЗ» является просторный и современный салон. Изменился .

На базе автомобиля Лада Гранта разработаны и производятся пикапы ВИС. Они выпускаются в разных вариантах экстерьера – с открытым бортом, .

Ошибки при подключении/эксплуатации бортового компьютера

Ошибка:«Нет связи с контролёром» или «обрыв к-линии».

Данная ошибка свидетельствует о том, что к-линия не подключена или произошёл обрыв контакта. Проверьте провод, по схеме, описанной выше. Скорее всего вылетел контакт с диагностической колодки.

Ошибка:Неправильные показания датчика забортной температуры.

Если у вас температура за бортом -40, то это свидетельствует о том, что произошёл обрыв провода к датчику температуры, или такого датчика вообще нет. Если температура например -25, а на улице всего -10, то вам нужно заменить датчик на исправный.

Руководство по подключению себя

Читайте:

Краткие инструкции по установке и подключению бортового компьютера:

Прежде всего, необходимо отключить электрическую сеть автомобиля, это необходимо, поскольку в противном случае во время соединения может возникнуть короткое замыкание. Чтобы отключить электропитание, отсоедините аккумулятор.
Сначала демонтируйте автомобильное радио, а затем. центральную консоль. Для консоли вы увидите место для установки BC, оно предоставляется заводом-изготовителем. Все необходимые проводки доведены до этого места.
Затем снимите заглушку. после этого вы сможете увидеть жгут проводов, а также разъем. Вам нужно соединить все необходимые вилки с BC. В частности, речь идет о силовом кабеле от бортовой сети, источнике питания, когда зажигание активировано, чтобы запустить BC, мощность от общего освещения, массы, а также контроллера уровня топлива. Вы также должны подключить диагностическую линию, если вы этого не сделаете, устройство не сможет диагностировать ошибки и отображать их на дисплее. Кроме того, после подключения устройство должно быть надежно закреплено

Это также важно, так как при некачественном креплении ВС будет подвержен вибрациям, возникающим во время движения, а это, в свою очередь, может привести к его поломке.
Переустановите центральную консоль с помощью радиоприемника. Это завершает процедуру установки

Теперь вам нужно только настроить BC в соответствии с инструкциями по эксплуатации и протестировать его (автором видео является канал флештера).

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

изучить инструкцию при включенном информационном табло бортового компьютера

Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Это интересно: Где находятся предохранители на Лада Калина — фото, видео, схема

Компьютер на ВАЗ 2114: что нужно знать

Итак, бортовой компьютер представляет собой устройство, которое информирует водителя о работе различных систем автомобиля. Если просто, компьютер считывает различные параметры, а также своевременно уведомляет о возможных сбоях и неисправностях.

Компьютер ВАЗ 2114 позволяет постоянно и точно контролировать состояние машины, причем без использования диагностического оборудования. Дело в том, что БК самостоятельно проводит диагностику, при наличии ошибок водитель получает уведомление.

Главное, следует учитывать, что  хотя на рынке представлены несколько видов подобных устройств, подойдут не все.  На деле, бортовой компьютер ВАЗ 2114 купить не является проблемой, но при выборе нужно подбирать только подходящие модели.

Также желательно, чтобы функционал был расширен

Как показывает практика, предельно важно, чтобы компьютер нормально взаимодействовал с электронным блоком управления  именно ВАЗ 2114, 2115 и т.д

Обычно на экране БК может отображаться большое количество информации и данных о работе автомобиля. Что касается компьютеров для ВАЗ 2114, обычно устройство способно отобразить:

  • скорость движения
  • остаток топлива в баке
  • продолжительность поездки
  • обороты ДВС
  • расход горючего
  • температуру двигателя
  • температуру в салоне
  • расчет пробега на остатке топлива в баке
  • напряжение в бортовой сети
  • положение дроссельной заслонки
  • температуру ОЖ
  • расход воздуха
  • среднюю скорость и средний расход топлива
  • коды ошибок и их расшифровки и т.д.

Как видно, наличие многофункционального БК на ВАЗ 2114  позволяет выявить серьезные ошибки (выход  из строя датчик температуры ОЖ, напряжение в бортовой сети высокое или низкое, имеет место перегрев двигателя и т.п.). Обнаружив и расшифровав ошибки, можно быстро локализовать проблему и приступать к ремонту.

Еще добавим, что хотя ВАЗ 2114 и бюджетная машина, не следует покупать самые дешевые модели БК и варианты с сомнительной гарантией и т.д. При этом слишком дорогие решения (например, с увеличенными цветными дисплеями) также обычно не нужны. Многие владельцы 2114 останавливаются на проверенных «середнячках» Мультитроникc (Multitronics), Gamma и т.п.

Хотя такие варианты могут стоить немного дороже, вложения оправданы, так как устройства данных производителей достаточно информативные и надежные.  Также отметим, что даже простые БК в плане информативности сильно отличается от панели управления. На деле, бортовой компьютер показывает не только больше полезной информации, но и отображает более точные данные, чем указатели и индикаторы на приборной панели.

Полезные советы

Есть несколько дополнительных рекомендаций, которые помогут вам выполнить подключение и настроить бортовой компьютер без лишних заморочек.

  1. При наличии свободного места на передней консоли, оно станет оптимальным вариантом для установки дисплея бортового компьютера.
  2. Если вы планируете поставить девайс на торпедо, тогда заранее предусмотрите удобство считывание информации с него. На экран водителю нужно кидать беглый взгляд. Потому нельзя, чтобы при просмотре дисплея глаза уходили слишком низко или в сторону. Иначе вы будете отвлекаться от дороги.
  3. Некоторые модели маршрутных компьютеров предусматривают возможность монтажа на торпедо с помощью выносных корпусов. Отталкивайтесь от комфорта и рациональности такого расположения.
  4. Присмотритесь к сенсорным БК. Это современное решение, которое позволяет избавиться от механических кнопок. Если вы привыкли пользоваться планшетом или смартфоном, тогда управление сенсорным компьютером в машине покажется куда более привычным и удобным.
  5. Системный блок устройства можно устанавливать в любое удобное место. Но и тут следует быть предельно внимательными. Его не рекомендуется размещать около печки или выхода кондиционера. Повышенная влажность и температура могут нарушить работу системного блока, и вывести из строя само оборудование.
  6. Не спешите всё подключать, предварительно не ознакомившись с инструкцией. Иногда монтаж кажется предельно простым, поскольку есть совпадающие гнёзда, выводы и входы для проводки. Но производители не просто так прикладывают к устройству схему и руководство по эксплуатации. Там могут быть свои нюансы, упустив которые, вам в лучшем случае придётся всё заново переделывать. В худшем понадобится уже новый БК.
  7. Если в машине не предусмотрено специальных разъёмов для установки бортового компьютера, будет правильно обратиться за помощью в проверенный диагностический центр. Опытный электрик подскажет, как лучше выйти из ситуации, поможет подобрать переходник или воспользуется иным методом соединения.
  8. После правильного подключения нужно выполнить несколько действий с машиной. Обычно в инструкции указано, что требуется запустить двигатель, покрутить мотор на холостых и проехать несколько километров по дороге. Всё это выполняется строго по инструкции и в указанной последовательности. Так компьютер автоматически будет считывать данные датчиков машины, сохранять их и анализировать.
  9. Большинство модельных и универсальных БК, приобретаемых для автомобилей, настраиваются в автоматическом режиме. Только некоторые нюансы требуется корректировать вручную. Для них всегда предусмотрена подробная инструкция, которую производитель прилагает к устройству. Все пользовательские настройки вводятся и сохраняются. Потому нужно сразу выбирать те параметры, которые вам необходимы. Заранее решите, что именно вы хотите видеть на дисплее.

Отсутствие штатного бортового компьютера на автомобиле вовсе не приговор. Нынешние возможности позволяют купить устройство отдельно и своими руками подключить его к электронному блоку управления своего транспортного средства.

Поскольку большинство девайсов настраиваются автоматической, главной задачей для автовладельца будет правильное подключение. Всегда отталкивайтесь от инструкций самого производителя, поскольку это руководство является наиболее точным.

Инструкция по установке бортового компьютера

В данной статье мы рассмотрим процесс установки бортового компьютера «Престиж» с функцией диагностики и чтения ошибок.

Для работы нам понадобятся:

  • Отвёртки,
  • бортовой компьютер,
  • провод длиной 1м.

Снимаем заглушку на центрально торпеде и ищем в ней 9-ти контактную колодку проводов. Данная колодка должна быть присутствовать на всех автомобилях нашей модели. Остаётся только подсоединить колодку к компьютеру и всё, но нам нужно провести к-линию.

Как провести К-линию?

Схема проведения К-линии

  1. Берём наш провод и устанавливаем его во второй контакт нашей колодки.
  2. Противоположный конец провода кидаем под панель приборов в низ до диагностической колодки (для удобства можно отвернуть правую боковую панель).
  3. Протянув провод до диагностической колодки, подключаем его в гнездо «М» если у вас колодка ЕВРО-2 или в 7-е гнездо, если у вас колодка ЕВРО-3 (очень часто встречается, что диагностическая колодка на евро-3 установлена на авто вверх ногами, учтите это)
  4. Теперь подключаем бортовой компьютер, вставляем его в штатное место и проверяем его.

Для более полного и наглядного представления о работы, представлена схема.

Что делать, если под панелью приборов нет колодки для бортового компьютера?

В данном случае остаётся только собрать новую колодку: купить 9-ти контактную колодку и провести к ней провода по следующей схеме:

Схема сборки новой колодки

  • сигнал расхода топлива (зелёный провод)
  • зажигание (оранжевый провод)
  • + 12 вольт (красный/белый провод) красный провод с белой полосой
  • масса (чёрный)
  • датчик скорости (коричневый провод)
  • 6к-линия (чаще всего серый или чёрный провод)
  • mute (зелёный/красный провод) зелёный провод с красной полосой
  • подсветка (белый провод, или можно взять от кнопки габаритов)
  • датчик уровня топлива (розовый)

Назначение

Установка бортового компьютера возможность для автолюбителя взять под контроль многие опции автомобиля. При этом функциональности и возможности современных моделей удовлетворяют запросам наиболее требовательных автовладельцев.

На первый взгляд, бортовой компьютер дублирует показатели, которые уже отражены на приборной панели автомобиля ВАЗ-2114. К примеру, автовладельцу доступна информация со спидометра, отображающего скорость перемещения, часов и тахометра (показывает частоту вращения коленвала). Кроме того, перед глазами информация одометра о пройденном километраже.

Упомянутые выше приборы находятся на приборной панели, а выдаваемые ими данные удобны для прочтения. Но даже это не все. Автовладелец получает и другую информацию — количество оставшегося в баке топлива, температуру воздуха (внутри и снаружи) и прочие. Производители внимательно подходят к организации функциональной части, поэтому водителю доступны все необходимые в процессе вождения данные.

Для чего тогда нужно подключение бортового компьютера? Назначение устройства — расширение возможностей автовладельца и предоставление дополнительной информации. При этом, показатели не просто собираются и передаются на экран — они обрабатываются, что гарантирует точную оценку состояния автомобиля, в конкретный момент времени.

Чем отличается бортовой компьютер от уже установленной панели управления?

Опытные автовладельцы знают, что стандартный спидометр легко обмануть. При выдаче информации, устройство берет в расчет частоту вращения коленвала и обороты колес. Если же поставить большие диски или резину, увеличив тем самым диаметр, то и скорость поднимется. При этом индикатор продолжит в прежнем режиме.

Установка бортового компьютера — возможность получить точные данные, исключить проблемы с ГИБДД и штрафы, из-за некорректного отображения скорости. Дополнительный прибор фиксирует и ряд других полезных параметров — усредненный и реальный расход горючего, общий и текущий километраж, объем топлива, израсходованного за одну поездку (с момента пуска мотора) и так далее. Большую часть параметров, как правило, можно рассчитать в голове, используя информацию с классической приборной панели.

Минус в том, что на это пойдет время. Да и в дороге нужно заниматься вождением, а не расчетами.

Подключение бортового компьютера на ВАЗ-2114 открывает множество возможностей:

Устройство следит за температурой двигателя и предупреждает о вероятном перегреве. Более продвинутые устройства сигнализируют об образовании гололедицы и советуют не торопиться

Многие модели информируют об уровне напряжении в бортовой сети, параметрах работы двигателя, скорости передвижения и выдают ряд другой важной информации

Все, что остается автовладельцу — прислушиваться к сигналам бортового компьютера и своевременно на них реагировать.

С одной стороны, в машине появляется мощный индикатор, который собирает и выдает наиболее важные данные водителю. С другой стороны, многая информация уже и так известна, но, с той лишь разницей, что она не высвечивается водителю. Зачем же тогда установка бортового компьютера?

В практическом смысле, это устройство незаменимо. Оно собирает максимум информации с датчиков, далее обрабатывает ее, расшифровывает и подает, в удобной для водителя форме. При этом автовладельцу нет нужды производить самостоятельные расчеты — за всем следит специальное бортовой компьютер, который вовремя предупреждает о проблеме.

Как подключить устройство?

Производители автомобиля ВАЗ-2114 предусмотрели специальную колодку, к которой происходит подключение бортового компьютера. Такая особенность ускоряет и упрощает процесс. Так, к предусмотренному разъему, можно подсоединить устройства от производителей «Штат» или «Мультитроникс». Водители, которые уже испробовали возможности бортовых компьютеров, а также специалисты в этой области, рекомендуют именно эти устройства.

Распиновка разъема бортового компьютера ВАЗ 2114При желании, можно выбрать модель с цветным дисплеем. Но этот вариант больше «на любителя». Наличие такой опции на функциональность не влияет, а само дополнение делается «для красоты».
