На каких двигателях ВАЗ-2112 гнёт клапана : 8 и 16 клапаннники

Почему рвется ремень

Клапана гнёт при обрыве привода ГРМ, поэтому важно следить за его состоянием. На 11186 АвтоВАЗ устанавливает ремни Gates арт

5670XS с автоматическим натяжителем арт.Т43228

Ресурс расходника по данным изготовителя равен ресурсу движка — 200 000 км. В реальности ремень ходит около 50 000 км. Мастера рекомендуют проверять деталь во время каждого ТО, через 15 000 км

5670XS с автоматическим натяжителем арт.Т43228. Ресурс расходника по данным изготовителя равен ресурсу движка — 200 000 км. В реальности ремень ходит около 50 000 км. Мастера рекомендуют проверять деталь во время каждого ТО, через 15 000 км.

Кроме качества ремня, важно, как он натянут. В модели двигателя 11186 при появлении люфтов или заклинивания насоса или натяжного ролика у ремня срезает зубцы, и поршнями гнёт клапана

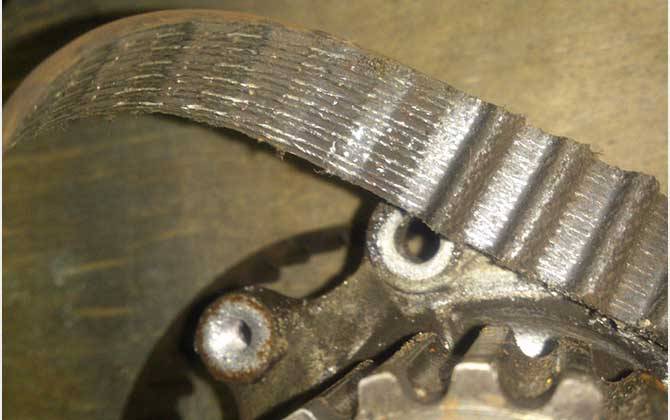

Зубцы срезает мгновенно, поэтому избежать поломки редко удаётся

Зубцы срезает мгновенно, поэтому избежать поломки редко удаётся.

Качество запчастей

Компания Gates сотрудничает с АвтоВАЗ с 2003 года. Продукция компании недешёвая. Комплект приводного ремня ГРМ и натяжного ролика обойдётся не менее 3000 р. Стоит ли экономить и покупать дешёвый китайский аналог, если существует опасность, что при обрыве привода двигатель гнёт клапана?

Однако, даже при желании купить оригинальный продукт, можно нарваться на подделку. Под именем Gates встречаются фальсификаты из дешевого материала по сомнительной цене. Покупать запчасти нужно у официальных дистрибьюторов. Адреса можно найти на сайте компании.

Оригинальный приводной ремень ГРМ произведён из гидрированного термостойкого каучука с высокой стойкостью к различным химическим веществам. Деталь имеет округлённый зубчатый профиль. Зубцов 113 шириной 17 мм. Длина — 1,076 м.

Износ ремня определяют по качеству материала, наличию трещин и расслоений. Поверхность детали должна быть эластичной, не слишком твёрдой. Не допустимо растягивание или сдвиг ремня относительно требуемого положения, иначе он слетит, и произойдёт ситуация, при которой гнёт клапана.

Неправильная установка ремня

На Гранте с двигателем 11186 загибает клапана при любом повреждении привода ГРМ. Поскольку малейшее ослабление ремня становится причиной среза зубьев, устанавливать привод нужно строго по схеме, используя специальный ключ.

Если посмотреть на натяжение привода, то с правой стороны от распредвала к коленвалу получается длинное плечо в свободном состоянии. Усилие составляет от 15 до 20 Нм. Далее ремень охватывает звезду коленвала. Поднимается к водяной помпе, огибая шестерню слева. Переходит к ролику натяжения справа и возвращается на распредвал.

Фото впускного и выпускного распредвалов

Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой

Различие распредвалов

Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз

Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.

Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.

Различия распредвалов спортивного характера

Обновленные двигателя автомобиля

Подобная оплошность была взята на вооружение и на новых авто ВАЗ 2112 устанавливались уже более продвинутые 16-клапанные моторы объемом 1.6 литра. Конструктивно силовые узлы отличались не сильно, но одна особенность все-таки присутствовала. В новом моторе поршни имели определенные выемки, поэтому описанная выше проблема была исключена.

В течение следующих нескольких лет автолюбители уже стали забывать о погнутых клапанах и привыкли к надежности новых 16-ти клапанных моторов. Но обновленная модель Приора с силовым узлом 1.6 литра неприятно удивила — клапана при обрыве ГРМ также гнулись.

При этом итоговый ремонт обходился много дороже. С другой стороны, разработчики сделали ремень максимально широким, чтобы свести к минимуму вероятность разрыва ремня. Не везло только тем автолюбителям, которым доставался бракованный ремень или же тем, которые вовсе не следили за своим «железным конем».

К сожалению, даже на новых моторах Калины 1.4 литра с 16-тью клапанами также не избежать ремонта при разрыве ремня в движении. Так что контроль состояния данного узла является обязательным.

В каких случаях гнет клапана при обрыве ремня ГРМ?

Часто автовладельцы сталкиваются с такой неприятной ситуацией как обрыв ремня ГРМ и последующее загибание клапанов. В подобном случае требуется дорогостоящий и сложный ремонт, расходы на который будут сопоставимы с капитальным восстановлением двигателя. Вопреки расхожему мнению, проблемы с загибанием клапанов чаще всего возникают не при обрыве привода ГРМ, а по причине заклинивания помпы охлаждающей жидкости.

Однако на определённых моторах даже при заклинивании помпы или обрыве ремня ГРМ клапана не загибаются, что позволяет с относительно минимальными затратами полностью восстановить автомобиль. Почему же на одних двигателях требуется дорогостоящий ремонт, тогда как на других моторах можно относительно недорого устранить имеющиеся поломки.

Для начала необходимо разобраться, что происходит с мотором при заклинивании помпы и обрыве ремня ГРМ. В подобном случае распределительный вал, который отвечает за открытие и закрытие клапанов, останавливается, но при этом коленвал вместе с поршневой группой продолжает своё вращение. Как результат, поршни на огромной скорости ударяются о клапана, обламывая или загибая их. В итоге, такой мотор с трудом подлежит восстановлению, а автовладельцу приходится менять клапанную группу и поршни с другими узлами.

На многих японских и вазовских автомобилях поршни имеют специальные проточки, которые позволяют избежать повреждения клапанов при обрыве ремня. На вазовских авто подобное решение объяснялось посредственным качеством привода ГРМ, который часто выходил из строя раньше положенного срока и быстро рвался, что без наличия такой защитной системы могло полностью вывести из строя двигатель автомобиля. Японские инженеры, используя подобную конструкцию с проточенными поршнями, ещё больше повысили надежность своих двигателей, которые даже при наличии таких серьезных неисправностей полностью не выходили из строя, а автовладелец мог с относительно минимальными затратами восстановить свой автомобиль.

Однако у такого решения имеются определенные недостатки. В первую очередь, это повышение расхода топлива и снижение мощности. Именно поэтому сегодня на многих современных автомобилях их производители отказались от наличия таких проточек, при этом автовладельцу настоятельно рекомендуют соблюдать требования по сервису, каждые 50-70 тысяч километров выполнять замену ремня ГРМ и другое обслуживание двигателя. При этом в обязательном порядке требовалось использовать исключительно качественные оригинальные запчасти для подобных ремонтных работ.

Только лишь на китайских автомобилях, которые не блещут надежностью, практически у всех двигателей имеется подобная конструкция с небольшими проточками, предупреждающими повреждение клапанов при обрыве привода газораспределительного механизма.

Узнать, загибает ли клапана при обрыве ремня ГРМ на конкретном двигателе, не составит какого-либо особого труда. Автовладельцу необходимо будет изучить инструкцию к своему автомобилю или обратиться с подобными вопросами на многочисленные тематические форумы в интернете. В интернете можно найти соответствующие таблицы, в которых наглядно предлагается информация о типе мотора на конкретном автомобиле и его безопасность для клапанов при обрыве ГРМ ремня.

При этом необходимо понимать, что какая быть надежная система не использовалась на автомобиле, как бы правильно автовладелец не ухаживал за машиной, всё же полностью исключить вероятность обрыва ремня ГРМ будет невозможно. Причём подобная проблема сегодня характерна не только для двигателей с ременным приводом механизма газораспределения, но и с, казалось бы, вечной цепью.

Это ранее считалось, что цепь будет практически вечной, а владелец такого автомобиля будет полностью избавлен от каких-либо проблем с обслуживанием газораспределительного механизма. Однако сегодня цепи растягиваются уже после 100-150 тысяч километров пробега, требуя вскрытия, дефектовки и ремонта. Если же автовладелец пренебрегает таким сервисным ремонтом, то, в конечном счете, это приводит к серьезным неисправностям и необходимости капитального восстановления двигателя.

Выводы

Обрыв ремня ГРМ или заклинивание помпы может привести к повреждениям клапанов и их загибанию. В прошлом популярностью пользовались двигатели, которые имели специальные проточки на цилиндрах, что предупреждало повреждение клапанов при заклинившем распределительном вале. Однако такая конструкция мотора имеет существенные недостатки, поэтому сегодня большинство автопроизводителей отказались от подобной защитной системы, полагаясь на качество используемых ремней и цепей.

22.07.2019

Поршни 8-клапанных двигателей

Элементы ШПГ (поршни) 2110-1004015

Собственно, одни и те же поршни устанавливались на три разные 8-клапанника: 2110, 2111 (1,5 8v), 21114 (1,6 8v). Артикул поршня – 2110-1004015.

Штатные 8-клапанники на ВАЗ-2112 не гнут клапана, что бы ни говорили некоторые владельцы. Иногда устанавливают «улучшенный» распредвал, и если клапаны вылетают сильнее, чем предусмотрено ВАЗом, то гарантии от загиба не будет. Поэтому соблюдайте регламент по замене ремня ГРМ на 8-ми клапанном двигателе.

А предусмотрено следующее:

Мы приводим значения с учётом теплового зазора. Кто их превысит – получит результат.

Особенности конструкции

После модернизации взятого в качестве эталона мотора 21114 двигатель 11183 имеет следующие нюансы конструкции:

• «высокий» блок цилиндров – высота увеличена на 2,3 мм в сравнении с 2110;
• крепеж – в отверстиях нарезана резьба М12 стандартного шага;
• коленвал – оригинальный, стальной, кованый, кривошипный радиус увеличен на 2,3 мм;
• прокладка ГБЦ – толщина 1,2 мм, обычная;
• камера сгорания – увеличена до 26 см 3 за счет двухступенчатого фрезерования;
• катколлектор – трубки короткие, форма блока округлая.

Для снижения себестоимости изготовления в двигатель установлена шатунно-поршневая группа, шкив и маховик коленчатого вала от мотора 2110. Объемы камер сгорания увеличены для двигателя с единственной целью – обеспечение степени сжатия на уровне 9,6 – 10,0.

Гидрокомпенсаторов в этом ДВС изготовителем не предусмотрено, поэтому, с одной стороны, допускается применение масла более низкого качества. С другой стороны – экономию эксплуатационного бюджета при использовании дешевой смазки «съедают» расходы на периодическую регулировку клапанов в СТО, поскольку производитель рекомендует делать ее чаще.

Даже без улучшения характеристик мотор тяговитый и приемистый, вырабатывает заявленный производителем ресурс на 200%. Имеющиеся ремонтные размеры поршневой группы позволяют повысить период эксплуатации с учетом нескольких капремонтов до миллиона км пробега.

Почему гнет клапана при обрыве ГРМ?

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

• изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
• клинит коленвал.
• клинит помпа (самое распространенное явление).
• клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
• откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

Гнёт ли клапана на Ладе Гранте 8 клапанной: 11186 (82 л.с) и 21116 (87 л.с.), + видео?

Варианты 8-ми клапанных двигателей хорошо знакомы владельцам Лада Гранта ещё по-прежним моделям АвтоВаза. Данные двигатели имеют индексы 11183 и (11186, 21116), мощность их 82 и 87 лошадиных сил соответственно.

Основная статья: Какие двигатели устанавливают на автомобили Лада Гранта.

Отечественный потребитель очень боится обрыва ремня ГРМ. Поэтому данный вопрос играет не последнюю роль при выборе модификации автомобиля.

В случае такой ситуации может произойти загибание клапанов, что в народе породило высказывание «кулак дружбы«. Есть даже слэнг, который обозначает моторы, гнущие клапана как «втыковые», а моторы, которые лишены этого недостатка — «безвтыковые».

Чтобы обрыва ремня не произошло, необходимо менять ремень вовремя (подробнее о том, когда необходимо менять ремень ГРМ по рекомендации завода и по опыту Грантоводов читайте здесь).

Модификация 11183 (комплектация «Стандарт», 82 л.с.)

Двигатель 11183 (под капотом Лада Калина)

Самые первые модификации автомобиля Гранты шли с необлегченной шатунно-поршневой группой, на таких двигателях клапана не гнёт, тут всё зависит от оборотов в момент обрыва ремня. Данные двигатели устанавливались на автомобили в комплектации «Стандарт» и имели обозначение 11183. Преимущество данного мотора в его тяговитости, на низах он едет словно дизель!

По сути дела это полная копия двигателя ВАЗ-2108, только с увеличенным объёмом, а владельцы девяток во всю хвалились историями о том, как порвался ремень ГРМ и ничего с двигателем не случилось.

Двигатель 11186 (87 л.с.) — клапана гнёт!

Двигатель 11186 (под капотом)

11186 двигатель специально для CarFrance.ru от Грантовода Игоря

При обрыве ремня ГРМ на двигателе 11186 автомобиля Лады Гранты — клапана гнёт, уже было много случаев, которые подтвердили эту гипотезу. Самый удачный вариант развития событий при обрыве ГРМ на этом двигателе — это загиб впускных клапанов.

Двигатель 11186 (снятый с авто)

Двигатель 21116 (87 л.с.) — клапана гнёт!

21116 двигатель гнёт клапана

Данный двигатель устанавливается на автомобиле Лада Гранта в комплектации «Норма». И он тоже гнёт клапана, к сожалению.

Основная статья: Двигатель 21116: отзывы, ресурс до капитального ремонта — подробный обзор двигателя от Грантоводов!

Двигатель 21116 (87 л.с.) — один из самых распространённых на автомобиле Лада Гранта

Для того, чтобы увеличить мощность, конструкторам АвтоВаза пришлось установить облегченно-поршневую группу в 114 мотор. Это привело к тому, что место под выемки в поршнях теперь отсутствует полностью, а это означает в 100% поршня погнёт. Так как поршень стал тоньше, то с большой долей вероятности поршень после «встречи с клапанами» тоже придёт в негодность и рассыпется на части.

Отличия у 21116 и 11186 только в том, что первый устанавливается импортная шатунно-поршневая группа, а на второй — отечественная.

Ремонт (стоимость, гарантия)

Ремонт в самой простой ситуации начнётся с отметки в 15 тысяч рублей, зависит от региона и квалификации мастера. Что самое печальное, что данные ситуации возникают и на небольшом пробеге, около 15 000 км. Но в данном случае, Вы еще можете обратиться по гарантии к своему официальному дилеру. Данный вид работ является гарантийным.

Поскольку при обрыве ремня ГРМ рвёт клапана и на 16-ти клапанниках, то на нашем сайте развернулась бурная дискуссия о том, какой же всё-таки двигатель лучше: 8 или 16 клапанов.

Как проверить состояние ремня ГРМ?

Для визуальной проверки ремня ГРМ необходимо снять крышку привода ГРМ. Сделать это не сложно, на 8-ми клапанниках места под капотом очень много. Снимаете крышку и начинаете визуальный осмотр ремня. Он должен быть как новый, без трещин и порепин, без грязи и налёта, сухой.

Если состояние ремня вызывает опаску, то его необходимо заменить, подробнее в статье: замена ремня ГРМ на 8-ми клапанной Гранте.

Как проверить состояние помпы и натяжного ролика?

Для проверки состояния помпы необходимо снять нижнюю половину крышки привода ГРМ. Далее ослабьте натяжение ремня путём ослабления натяжного ролика. Проверьте работоспособность помпы, покрутите её и посмотрите, есть ли люфт. Если люфт есть, то не тяните, и меняйте помпу, так как она может заклинить в ближайшее время.

Аналогичным образом на люфт проверяется и натяжной ролик.

Также Вас должны насторожить посторонние шумы при работе двигателя. Признаком скорой поломки помпы и роликов является звук «шуршания» этих элементов.

Случались случаи обрыва ремня ГРМ и загиба клапанов в результате заклинившей помпы и на пробеге не более 20 000 км.

carfrance.ru

Симптомы прогоревшего клапана

Главный признак прогоревшего клапана – отчетливое троение двигателя при всех режимах работы. Также ощутимо падает мощность и растет расход топлива. Признаки поломки сходны с другими проблемами двигателя, и ее легко перепутать со следующими неполадками:

1. Износом поршневых колец и падением компрессии в цилиндрах.
2. Поломкой высоковольтных проводов и свечей зажигания.
3. Поломкой форсунок и неисправностями системы питания.

Для точной диагностики неисправности исключают все вышеназванные варианты в следующем порядке:

1. Проверка исправности свечей зажигания производится на работающем двигателе при холостых оборотах последовательным отсоединением колпака каждой свечи. При снятии внимательно следят за реакцией двигателя и стабильностью его работы. Если двигатель стал работать хуже, значит в цилиндре клапана целы. Если характер работы почти не поменялся, то, скорее всего, проблемный цилиндр обнаружен.

2. На неисправном цилиндре меняют свечу зажигания на заведомо работоспособную, проверяют высоковольтный провод и катушку зажигания. После запуска двигателя становится ясно, была ли поломка в системе зажигания, или требуется дальнейшая диагностика.

3. Если при замене неисправных деталей системы зажигания двигатель продолжает троить, причиной поломки могут служить прогар клапана или неисправности в поршневой группе в виде залегания или износа колец. Обе поломки приводят к низкой компрессии в проблемном цилиндре, но методом ее измерения выяснить, какая именно из двух поломок случилась, не получится. Для этого выполняют следующую дополнительную диагностику:

• После замера компрессии, в проблемный цилиндр через свечное отверстие заливают несколько мл моторного масла и делают повторный замер. Если компрессия увеличилась, значит проблема в залегании колец, если нет – значит прогорел клапан;
• На проблемном цилиндре осматривают свечу зажигания. При прогоревшем клапане она будет полностью сухой, и без налета масла. Если поломка связана с поршневой группой, то свеча будет покрыта маслом, а при работе мотора из снятого сапуна можно наблюдать сизый дым.

Определяем, какой двигатель рисковый

Большое количество силовых агрегатов ВАЗ и вероятность попадания на экспериментальную модель затрудняет определение, является ли двигатель на том или ином авто «втыковым». При этом даже штудирование тех. документации не всегда дает достоверный ответ.

Определить, гнет ли клапана на двигателе, позволяет только его физическая проверка. Операция эта не совсем простая, особенно это касается 16-клапанных агрегатов, но она позволяет точно установить подверженность их к изгибу клапанов.

Данный метод подойдёт для проверки автомобилей и от других производителей.

Алгоритм работ проверки очень прост:

• Снимаем с двигателя ремень ГРМ;
• Устанавливаем поршень первого цилиндра в ВМТ;
• Проворачиваем распределительный вал (16-клапанной версии — два) на два оборота;
• Выставляем ВМТ на втором цилиндре и снова делаем два оборота.

Если при проверке распредвалы вращались, не стопорясь – двигатель клапаны не гнет.

Этот метод проверки хоть и трудоемкий – надо разбирать привод ГРМ, затем снова собирать, выставлять по меткам, но он дает точный ответ.

Также читайте гнет ли клапана на Чери Тигго при обрыве ремня ГРМ.

Способы решения проблемы

Поскольку столкновение поршней с клапанами несет достаточно серьезные негативные последствия, то многих автолюбителей интересует, можно ли повлиять на эту ситуацию.

Существует несколько методов, которые позволяют сделать из мотора, гнущего клапаны, в «безвтыковый».

Самый простой из них – установка поршней с проточками. Кстати, на некоторых моторах ВАЗ именно так и решается проблема с «втыковостью».

На днище таких поршней имеются специальные углубления под тарелки клапанов. За счет этого последние в открытом положении не соприкасаются с поршнями, установленными в ВМТ.

Но таким способом можно модернизировать не все моторы, по той причине, что не всегда удается найти поршни с проточками заводского изготовления на замену «родных».

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Аэродинамические лайфхаки, который помогут сэкономить топливо

Второй метод – самостоятельное изготовление проточек на поршне. Этот способ подойдет для тех, кто не нашел «невтыковые» поршни на замену. Но у этого метода есть существенный недостаток – очень сложно изготовить одинаковые углубления на всех поршнях. В результате может образоваться дисбаланс поршней по весу, что скажется на ресурсе КШМ. Также разные по размеру проточки могут стать причиной разной компрессии в цилиндрах, и устранить эту проблему не удастся.

Третий метод – увеличение высоты камеры сгорания. Делается это путем установки 2-3 прокладок под головку блока. У этого способа негативная сторона — увеличение объема камеры сгорания, что влечет за собой падение компрессии, и как следствие – снижение мощности и увеличение расхода топлива.

Модификации двигателя Ваз 2114

За десять лет серийного производства Ваз 2114 на него устанавливали:

1. 1.5i. Двигатель Ваз 2114 объемом 1.5 литров, с 8-ю клапанами. Максимальная его мощность была 78 л. С. при 5800 об/минуту. Крутящий момент при 3800 оборотах/минуту достигает 116 Н.м. На 100 км в смешенном цикле расход бензина 7,3 литра. В этой модификации двс применили инжекторный впуск с управлением через ЭБ, вместо устаревшего карбюраторного, установили новый распределительный вал с подкорректированными фазами. Благодаря внедрению в двигатель ваз 2114 инжектора, инженерам удалось повысить эффективность двигателя, увеличив его мощность, и при этом снизив расход топлива. Это стало большим отправным шагом в развитии всего модельного ряда двс Волжского автозавода.
2. 1.6i. В 2004 году выпустили модификацию двигателя с увеличенным объемом в 1.6 литра. Он развивал мощность в 81 л. с. при 5200 оборотах/минуту и 125 Н.м. при 3000 оборотах/минуту. В смешенном цикле двигатель расходует 7,6 литров бензина на 100 км. Двигатель ваз 2114 с инжектором и 8-ю клапанами получил увеличенный объем за счет увеличенной на 2.3 мм высоты цилиндра, что позволило сделать больший ход поршня. Модуль зажигания сменился катушкой. Двс получился более мощным и экологичным, но расход топлива увеличился по сравнению с предшествующей моделью.
3. 16V 1.6і (124). Также в 2004 году был выпущен двигатель с объемом 1.6 литра, но уже с 16-ю клапанами, то есть по 4 на каждый цилиндр. Этот мотор уже имел 89 лошадиные силы на маховике при 5000 оборотах/минуту и 131 Нм крутящего момента на оборотах двигателя 3700 в минуту. Завод заявляет расход в смешенном цикле 7,5 литров на 100 км пробега. Мотор ваз 2114 8 клапанный с инжектором получил доработку в виде увеличения количества клапанов до 16 штук. Остальные характеристики остались прежними. Автомобиль начал соответствовать требованиям экологичности ЕВРО-3, обрел дополнительные 8 лошадиных сил и стал немного более экономичным.
4. 16V 1.6і (126). В 2007 этот двигатель сильно доработали, объем остался прежним 1.6 литров, но мощность уже достигала 98 л. с. при оборотах 5600 в минуту, а крутящий момент развивается 145 Н.м. на 4000 оборотах/минуту. Расход топлива сократился до 7,2 литра на 100 км.

Над старым мотором ваз 2114 за 3 года хорошо поработали и внесли несколько изменений:

• шатунно-поршневая группа облегчена на 39%;
• изменен привод ГРМ, он стал автоматически натягивающимся;
• лунки для клапанов уменьшились в размерах;
• качество хонингования цилиндров значительно поднялось.

Все эти и некоторые менее значительные доработки увеличили крутибильность мотора и теперь он развивал 98 л. с. и имел пик момента 145 Н.м. При всем этом значительно снизился расход топлива. Это двс получился самым удачным из всех и стал большим достоинством автомобилей, комплектующихся им.

Подводим итоги

Автомобили компании ВАЗ вряд ли могут претендовать на звание оптимальных и лучших решений даже в своем ценовом диапазоне. Но сегодня часто Гранта или Калина оказываются единственной возможной покупкой для российской семьи. Резкое повышение цен на другие новые автомобили отзывается необходимостью покупать именно отечественные разработки. Нужно заметить, что АвтоВАЗ проводит колоссальную работу над обновлением своей техники, но даже такой труд пока не дает желаемых результатов.

В современных линейках ВАЗ есть лишь один собственный двигатель, который не гнет клапана. Это 98-сильный агрегат на Приоре. Впрочем, здесь все устроено так, что вам может и не повезти, так что 16 клапанов придется поменять после обрыва ремня. В остальных двигателях менять клапана и прочие детали придется однозначно после обрыва ремня. Намного дешевле следить за состоянием ролика и ремней, выполняя своевременную замену всех этих деталей.

На современных двигателях ВАЗ при обрыве ремня газораспределительного механизма клапана «встречаются» с поршнем, что вызывает критические повреждения и требует дорогостоящего ремонта. В связи с этим АвтоВАЗ решил модернизировать линейку моторов, установив новые поршни, которые исключат подобные повреждения, пишет CARscope.ru со ссылкой на свои источники.

Поставщик завода, компания Federal Mogul, освоила производство поршней с выточками (лунками, цековками) в днище. Моторы с такими поршнями в народе называют «безвтыковыми», то есть при обрыве ремня ГРМ клапаны не «втыкаются» в поршни, в днищах которых на этот случай предусмотрены специальные проточки.

Новая поршневая группа предназначена для целого ряда 1,6-литровых двигателей, которые устанавливаются на модели Lada Granta, Kalina, Largus, Vesta, XRAY:

• ВАЗ-11186 (8 кл., 87 л.с.)
• ВАЗ-21126 (16 кл., 98 л.с.)
• ВАЗ-21127 (16 кл., 106 л.с.)
• ВАЗ-21129 (16 кл., 106 л.с.)

Для 1,8-литрового двигателя с индексом ВАЗ-21179 доработанная поршневая группа не предусмотрена.

Обн.29.08.18: За день до открытия ММАС-2018 представители АвтоВАЗа представили СМИ обновленное семейство Lada Granta. Теперь на всех двигателях «Гранты» — и 8-клапанных, и 16-клапанных применяют «безвтыковые» поршни, то есть, с проточками, куда «проваливается» клапан в случае если порвётся ремень ГРМ, а поршень, толкаемый вверх по инерции пойдёт ему навстречу. Об этом Колеса.Ру сообщил Никита Гладкий (менеджер по продукту).

Обн.04.09.18: Сайт лада.онлайн уточнил информацию в официальной группе LADA в ВК. Ответ:

На вопрос «и на Весту и на XRAY с 1.6 литровыми?» Ответили так:

Позже клиентская служба АвтоВАЗ сообщила:

Lada Largus тоже получила такую доработку двигателя, т.к. на этот автомобиль устанавливаются аналогичные 1.6-литровые моторы.

Обн.06.09.18: В сеть попал слайд под названием «Изменение конструкции поршня двигателя». В нем указывается, что для всех двигателей использованы поршни новой конструкции (на фото указаны только 1.6-литровые двигатели). Лунки в днище поршня на полный ход клапанов исключают возможности втыка клапанов в поршень при нарушении кинематики ГРМ (например, при обрыве ремня).

Новое покрытие и изменение боковой профиля юбки поршня позволило увеличить износостойкость поршней и как следствие, уменьшить склонности двигателей к возникновению стука и повышенному расходу топлива.

Хотите увидеть данную доработку на 1.8-литровых моторах? Это произойдёт, если марка «увидит чёткий запрос со стороны потребителя», который «пока таких пожеланий не высказывал». Проще говоря, хотите получить «безвтык» — пишите письма на завод. Об этом сообщил auto.mail.ru Сергей Корниенко, начальнику управления развития продуктового портфеля марки Lada.

По неофициальной информации “безвтыковые” поршни начали устанавливать с номера двигателя 3920500.

Напомним, ранее мы публиковали сравнительную таблицу двигателей ВАЗ. По опросу среди пользователей сайта лада.онлайн выяснилось, что самыми популярными считаются 1,6-литровые моторы ВАЗ-21127 и ВАЗ 21129.

При покупке автомобиля далеко не все автолюбители интересуются, является ли установленная на машине силовая установка «втыковый» т.е. гнет ли клапана на ней при обрыве ГРМ. А этот вопрос достаточно важен и от ответа на него зависит, насколько трудоемким и в какую сумму обойдется ремонт двигателя в случае возникновения такой поломки.
