Какой предохранитель отвечает за прикуриватель на Форд Фокус 2

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть. Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Расположение предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители находятся со стороны бардачка

Чтобы снять крышку — просто потяните ее вниз

Выкручиваем фиксаторы блока

Движением вниз вытаскиваем блок предохранителей

Схема предохранителей в салоне Ford Focus 2 рестайлинг

Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители Форд Фокус 2 2004, 2005, 2006, 2007, 2008 года выпуска.

Расположение блоков предохранителей Форд Фокус 2:

Автомобили с левым расположением рулевого колеса.

A — Расположение блока предохранителей под капотом.

B — Расположение блока предохранителей в салоне.

Автомобили с правым расположением рулевого колеса.

A — Расположение блока предохранителей под капотом.

B — Расположение блока предохранителей в салоне.

Расположение предохранителей в салоне Форд Фокус 2

Где находятся предохранители Форд Фокус 2

Салонный блок предохранителей Форд Фокус 2 расположен за перчаточным ящиком (бардачком) на панели управления. Для получения доступа к блоку плавких предохранителей: • Отверните два болта крепления облицовки панели управления под перчаточным ящиком и снимите облицовку. • Ослабьте фиксаторы блока плавких предохранителей. • Опустите блок плавких предохранителей и потяните его на себя. • Подвесьте блок плавких предохранителей на переднюю часть удерживающего кронштейна. Установка выполняется в обратной последовательности.

Расположение предохранителей под капотом Форд Фокус 2

Где находятся предохранители Форд Фокус 2

Расположен в левой части моторного отсека. Чтобы открыть блок плавких предохранителей, потяните за рычажок на задней части блока и поднимите крышку.

Прежде чем пытаться заменить плавкий предохранитель, выключите зажигание и отключите все электрооборудование. Установить новый предохранитель с таким же сопротивлением, как у прежнего. Примечание: Перегоревший предохранитель можно определить по разрыву нити проводника. Примечание: Все предохранители, кроме рассчитанных на высокую нагрузку цепи, вставляются с нажимом. Примечание: Съемник для плавких предохранителей закреплен в крышке вспомогательного блока предохранителей.

Предохранители в салоне Форд Фокус 2

Схема предохранителей Форд Фокус 2

Предохранитель	Сила тока, А	Защищаемые цепи
112	15	Модули аудиосистемы (питание от аккумуляторной батареи)
113	10	Лампы наружного освещения в дневное время (подфарники)
114	10	Питание комбинации приборов от генератора, иммобилайзер двигателя
115	7,5	Питание органов управления внешним освещением от генератора
116	20	Противотуманные фары / фонари
117	7,5	Фонарь освещения номерного знака (предохранитель подсветки номера форд фокус 2)
118	20	Модуль электрооборудования двери (левой задней)
119	25	Модуль подключения электрической цепи прицепа, дополнительная розетка в багажном отделении
120	20	Модуль электрооборудования двери (правой задней)
121	20	Электрообогрев (подогрев) передних сидений (предохранитель подогрева сидений форд фокус 2)
122	10	Модуль подушки безопасности
123	7,5	Электрообогрев (подогрев) наружных зеркал заднего вида
124	7,5	Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125	7,5	Задние и передние габаритные огни, стоп-сигналы (правая сторона)

Предохранитель	Сила тока, А	Защищаемые цепи
126	20	Система управления замками без помощи ключа
127	25	Электростеклоподъемники, блок охлаждения
128	—	Не используется
129	20	Очиститель ветрового стекла (предохранитель дворников форд фокус 2)
130	—	Не используется
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы (предохранитель стоп сигнала форд фокус 2)
133	25	Реле центральной системы блокировки, модуль двери пассажира
134	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя
135	20	Подсветка при движении в светлое время
136	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя (предохранитель омывателя форд фокус 2)
137	10	Звуковой сигнализатор системы аварийного питания, складывающиеся зеркала с электроприводом
138	10	Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139	10	Дальний свет фар, правая сторона
140	10	Дальний свет фар, левая сторона

Предохранитель	Сила тока, А	Защищаемые цепи
141	10	Фонарь заднего хода, зеркала заднего вида с электроприводом (предохранитель заднего хода форд фокус 2)
142	15	Ближний свет фар (правая сторона)
143	15	Ближний свет фар (левая сторона)

Предохранители под капотом Форд Фокус 2

Где находится предохранитель прикуривателя Фокус 2 дорестайлинг

В версии без обновлений вставка устанавливается в основном монтажном блоке. Панель выглядит так.

Для ФФ2 годов выпуска 2004, 2005, 2006, 2007 плавкий элемент имеет номер 39. Расположение элемента пользователь может изменить.

Предохранитель прикуривателя Focus 2 рестайлинг: где находится

В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети. На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.

Здесь элемент стоит под номером 109.

Схема подключения предохранителя

На втором поколении прикуриватель подключается напрямую к аккумулятору. Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы. В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.

Важным моментом является недопустимость замены на более мощную – это может спровоцировать перегорание проводки и возникновение пожара.

Почему прикуриватель выходит из строя

Существует несколько причин.

1. Подключение слишком мощного оборудования. Некоторые автолюбители подсоединяют в гнездо прикуривателя высокопроизводительные пылесосы, холодильники. Предохранитель может не выдержать нагрузки и перегореть.
2. Попадание воды на проводку. Устройство чувствительно к выпадению конденсата и попаданию воды.
3. Механическое повреждение проводки. Трещины в изоляции и обрывы силовых магистралей.
4. Перегорание нити накаливания самого прикуривателя.

Проверка предохранителей

Проверить работоспособность просто. Устройство вытягивается из посадочного места и визуально оценивается его целостность. Вставки специально делаются прозрачными для простоты диагностики.

Замена предохранителя

Для выполнения ремонта потребуется:

• установить машину на ровной поверхности;
• зафиксировать автомобиль;
• снять плюсовую клемму с аккумуляторной батареи;
• вскрыть крышку монтажного блока;
• найти требуемый элемент и поменять его при помощи специального пинцета.

Процесс ремонта можно посмотреть на видео.

Ford Focus 2: не работает прикуриватель, а предохранитель целый

В случае исправности плавкой вставки и отказа устройства, проблему следует искать в факторах.

1. Сломалась механическая часть прикуривателя. На устройстве присутствует металлическая кнопка-фиксатор. Если она неисправна, механизм работать не будет.
2. Повреждена нить накаливания. При наличии проблем следует проверить рабочую часть устройства. При обнаружении обрыва цепи деталь меняется на новую.
3. Порвана проводка или отошли клеммы питания. При обнаружении пробелы следует проверить контактную группу на наличие окислений и подгораний. Также прозвонить силовые линии.

Как производится замена прикуривателя на Focus II

Чтобы заменить устройство следует выполнить последовательность действий.

1. Отключить питание машины.
2. Сесть в салон, здесь потребуется вынуть рабочий орган прикуривателя.
3. Далее пригодится подсветка. Внутри трубки корпуса имеется две защелки.

Отверткой плоского сечения или тонким ножом отогнуть фиксаторы.

После этого необходимо вставить палец в гильзу и вынуть корпус прикуривателя наружу.
Следующий этап – отключение проводки устройства.
Когда элемент снят его можно заменить новым.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
5. Минусовую жилу следует посадить на винт в любом удобном месте.
6. В салоне провести провода в посадочное отверстие прикуривателя.
7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
9. Собрать все контакты и установить прикуриватель в свое гнездо.

Замена прикуривателя на автомобиле Форд Фокус

Это устройство уже давно плотно вошло в обиход практически каждого водителя. Даже некурящие владельцы используют прикуриватель. В гнездо подключаются различные приборы. Среди самых распространенных:

• видеорегистратор для фиксации движения;
• зарядное устройство для телефона, ноутбука или планшета;
• компрессор, накачивающий шины;
• вентилятор, а также масса прочих девайсов.

О том, как снять прикуриватель своими руками с модели Форд Фокус 2, а затем провести ремонт устройства, рассказано в статье. Прибор может выйти из строя из-за возраста, интенсивной или неправильной эксплуатации, что чревато массой неудобств.

Причины поломки прикуривателя Форд Фокус 2

Прибор выходит из строя в разных случаях. Следствием поломки прикуривателя на Форд Фокус становится возраст авто или неправильная эксплуатация устройства, при которой срабатывает предохранитель. К распространенным болезням стоит отнести.

1. Сгоревший предохранитель. В электрической цепи Форд Фокус 1-3 должна быть определенная сила тока. Из-за одновременного подключения нескольких приборов через разветвитель прикуривателя или мощного компрессора, показатель выходит за рамки. После этого перегорает самое слабое место цепи – предохранитель. Надо добраться до монтажного блока и поменять прикуриватель. Дорестайлинговый ФФ2 получил предохранитель на 20 ампер под номером 39. После рестайлинга изменилось наименование детали. Предохранитель имеет номер 109.
2. Обрыв проводки. При солидном возрасте автомобиля Форд Фокус или вследствие неграмотных манипуляций с электрикой, провода прикуривателя могут коротнуть и выгореть или по самой цепи возникнет разрыв. Срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
3. Поломка нагревающего элемента на Форд Фокус. Конструкция прибора проста. Внутри металлического патрона находится нихромовая спираль, которая способна разогреваться. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии рукоятки происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле, и прибор отщелкивается до первоначального положения. От частого использования спираль прикуривателя и предохранитель перегорают. Эта проблема решается заменой запчасти новой деталью.
4. Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии. Если прикуриватель модели Форд Фокус 2 перестал работать, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры рекомендовано снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания цепи.
5. Поломка подсветки на Форд Фокус. Вокруг самого разъема светится лампа, помогающая отыскать гнездо прикуривателя в темноте. Она перегорает с возрастом. Чтобы отремонтировать поломку, необходимо снять подсветку и заменить лампу новой.

Где находится предохранитель прикуривателя на Форд Фокус 2

Наиболее частой поломкой является перегорание защитного элемента. Происходит это из-за превышения силы тока в цепи при подключении одного или нескольких мощных приборов в разъем прикуривателя. После поломки потребуется менять предохранитель. Для этого необходимо добраться до монтажного блока Форд Фокус.

Снимаем декоративную полочку под перчаточным ящиком, потянув ее вниз.
Прокручиваем два фиксатора, крепящие монтажный блок, по часовой стрелке.
Выдвигаем ящик на себя. Внутри находится нужный нам предохранитель прикуривателя, различные реле, а также пинцет, которым удобно вытаскивать детали.
Внутри отыскиваем нужный нам элемент. Необходимо помнить, что предохранитель прикуривателя на дорестайлинговом Ford Focus имеет 109 номер (см. фото)

После рестайлинга обращаем внимание на номер 39. Допускается установка только предохранителя, выдерживающего силу тока 20 Ампер.
Сборка осуществляется по порядку, обратному демонтажу.

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками

Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Это интересно: Где находится разъем для диагностики форд фокус 2

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

• в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
• такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

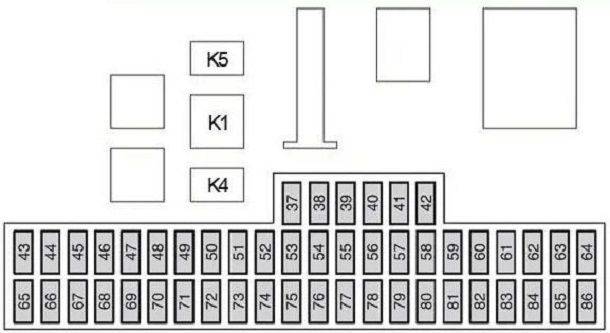

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

1. Выворачиваем два винта под передней панелью в районе бардачка.

   Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.





















2. Монтажный блок опускаем на максимально возможное расстояние.

   Где-то тут наши предохранители.

3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
4. Выдвигаем монтажный блок на себя.
5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

   Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
7. Собираем монтажный блок в обратном порядке.

Автозапчасти для иномарок, ремонт авто

Производят Форд в городе Всеволожске, и производят их в огромном количестве. Фокус 3 — это первый Фокус форд фокус 2 предохранитель прикуриватель трех, который производится одинаково в разных странах без каких-либо изменений.

Как мы знаем, и первый Фокус, и второй отличается от того, что продают в России и в Америке. Это были разные автомобили, они отличались внешне, и отличия были в комплектациях.

Только Фокус 3 везде абсолютно одинаковый, что внешне, что внутренне. Все дальнейшие работы будут выполняться в салоне машины. Вам надо залезть под вещевой ящик и найти сам предохранительный блок.

На корпусе вы увидите два крепления. Вам надо их сжать, а затем потянуть. Эти фиксаторы используются для крепления устройства под центральной консолью. Пластиковую крышку можно удалить. Вы получаете доступ к предохранителям. По очереди извлеките каждый из.

Предварительно рекомендуем сделать фото, чтобы после замены быстро установить все детали обратно и не перепутать их номинал. Когда все предохранители извлечены, сожмите крепления и сдвиньте скобку. Так вы сможете увидеть жгут с кабелями, подсоединенными к монтажному форд фокус 2 предохранитель прикуриватель. Разъем следует форд фокус 2 предохранитель прикуриватель от устройства.

После подключения видеорегистратора, который замкнуло, вылетело много предохранителей. Поэтому в данной статье, мы расскажем Вам, как снять и заменить предохранители под капотом и в салоне Ford Focus 2 restyling. Так же покажем Вам схему и расположение предохранителей в автомобиле. В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи.

Схема и расположение блока предохранителей на Ford Focus 2 рестайлинг

Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов.

Может совпадение, а может. Чаще всего в автомобиле перегорает предохранитель прикуривателя.

Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки жучок.

Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку

Номинал предохранителя указан на верхней сторонеобратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала. Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в форд фокус 2 предохранитель прикуриватель перетирания изоляции наиболее частый форд фокус 2 предохранитель прикуриватель

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком бардачком с пассажирской стороны.

Предохранитель на прикуриватель на форд фокус 2 рестайлинг – Ford Focus 2

F 50 F 20 Стеклоочистители лобового стеклаF 51 F 15 Топливный насосF 52 F 25 Обогрев заднего стеклаF 53 F 7,5 Стояночный свет, габаритные огни, задние фонари левая сторона F 54 F 7,5 Стояночный свет, габаритные огни, задние фонари правая сторона F 55 F 20 Система централизованного запирания, дверной модуль со стороны водителя F 56 F 20 Система санкционирования доступа и запуска двигателя без ключаF 57 F 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумуляторомF 58 F 15 Аудиоустройства, мобильный телефонF 59 F 20 Модуль тягово-сцепного устройства, задняя розеткаF 60 F 15 Ближний свет фар левая сторона F 61 F 15 Ближний свет фар правая сторона F 62 отсутствуетF 63 F 25 Электростеклоподъемники кроме кабриолетаблок охлажденияF 64 F 20 форд фокус 2 предохранитель прикуриватель используется F 65 F 10 Модуль форд фокус 2 предохранитель прикуриватель безопасностиF 66 F 7,5 Органы управления освещением.

Дмитрий Николаевич. В одно прекрасное утро прямо по дороге на работу заглох мотор.

Снятие прикуривателя в автомобиле Ford Focus 2

Он припаян к самому как поменять прикуриватель на форд фокус 2 тубус. Второй конец провода — масса, замкнутая на корпус автомобиля. Плюс, отвечающий за нагрев металлической спирали. Лампа фильтра подсветки. Оба провода уходят к аккумуляторной батарее. Переключаем мультитестер в режим сопротивления, а затем прозваниваем целостность проводки. При отсутствии контакта ищем обрыв и спаиваем конца паяльной лампой.

Не работает прикуриватель Форд Фокус 3 Причины выхода прибора из строя на ФФ3 аналогичны другим, описанным ранее. Во многих случая потребуется замена прикуривателя и предохранителя. На рынке продаются разные варианты деталей от китайских концернов. При покупке надо выбирать оригинальные детали

Дополнительно надо обратить внимание на упаковку — она должна быть аккуратной, а внутри находиться сертификат соответствия стандартам

Дешевые китайские аналоги для Форд Фокус сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя.

Особенно, при подключении разветвителя, позволяющего использовать несколько приборов одновременно. Цена качественной запчасти колеблется между отметками рублей.

Снятие прикуривателя в автомобиле Ford Focus 1 Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор: Открываем капот, снимаем минусовую клемму аккумулятора. Вытаскиваем цилиндр автоприкуривателя.

Как Поменять Прикуриватель На Форд Фокус 2

Подгибаем две зеленые защелки внутри гнезда. Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу. Отсоединяем штекер подключения. Перед сборкой обратно выгибаем загнутый металл.

Вставляем кольцо подсветки

Важно, чтобы пластиковая насечка попала в паз панели. Устанавливаем сам автоприкуриватель, предварительно подключив его к сети. Подробное видео по замене устройства с пошаговой инструкцией представлено далее

Подробное видео по замене устройства с пошаговой инструкцией представлено далее.

Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя.

Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто.

Нужно только знать, где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Номинал(А)	Цвет изолятора
12345 7,5 10 15 20 25 30 35 40 60 70 80 100	чёрныйсерыйфиолетовыйрозовыйоранжево-жёлтый коричневый красный голубой жёлтый белый зелёный светло-фиолетовый оранжевый голубой коричневый светло-жёлтый сиреневый

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором.

В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2.

Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

Заглушить мотор Ford Focus и выключить зажигание.
Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене.

В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока.

Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Вам также может понравиться
