Диагностика своими силами
Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.
Автомобиль ВАЗ Приора
Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.
По факту для проведения диагностики автовладельцу достаточно будет нажать несколько кнопок и считать комбинации неисправностей.
К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.
Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства
Для начала отключите зажигание. После этого зажмите кнопку сброса суточного пробега и включите зажигание
Обратите внимание: кнопка при этом должна быть зажата.
На приборной панели транспортного средства есть жидкокристаллический индикатор, наблюдайте за ним. Когда вы включите зажигание, все значки начнут светиться, а все стрелки (спидометра, тахометра, датчика температуры антифриза, состояния уровня бензина) начнут перемещаться до максимальных значений и обратно
То есть, если все стрелки будут вести себя так, как описано здесь, то это означает, что датчики и индикаторы функционируют корректно.
Теперь вам нужно найти кнопку переключения функций БК — она расположена на подрулевом правом переключателе. Нажав на нее, на экранчике отобразится версия программного обеспечения (от 1.0 и выше).
Еще раз нажмите на эту кнопку. На экранчике начнут появляться комбинации неисправностей. Если необходимо, то здесь же вы можете сбросить данные об ошибках. Чтобы сделать это, нажмите и удерживайте в этом состоянии кнопку сброса километража дневного пробега около трех секунд.
Появление комбинации неисправности на жидкокристаллическом экранчике при проведении самостоятельной диагностики
Что это и особенности
Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:
- просмотр и изучение кодов;
- выяснение рабочих характеристик системы управления;
- чистка диагностических результатов;
- анализ датчиков с показателем кислорода;
- запросы на результат диагностирования во время движения автомобиля;
- управление исполнительными механизмами;
- просмотр показателей управления, которые были сохранены при неисправности кодов.
Компьютерная диагностика авто: основные шаги
Чтобы выполнить диагностику, сперва запускаем свой планшет или ноутбук, а затем подключаем адаптер или удлиненный кабель, соединяющий тестер с разъемом. Он необходим в том случае, если операция осуществляется с использованием стационарного компьютера к соответствующему выходу. После этого остается сделать несколько простых шагов:

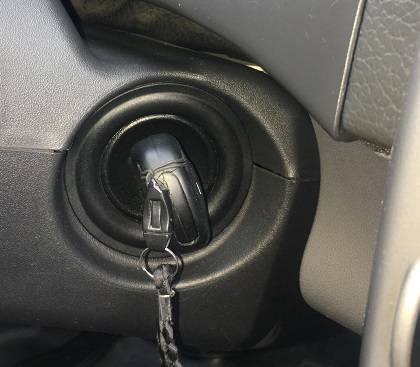

- поворачиваем ключ в замке зажигания, чтобы включить питание. Это необходимо, так как в противном случае софт не сможет получить сигнал от контроллера и вывести на дисплей компьютера коды ошибок;
- запускаем программное обеспечение на планшете или на ноутбуке. Если вы не допустили ошибок при подключении и используете только исправное оборудование, на дисплее появится схема всей электронной части автомобиля;
- выбираем в меню нужную нам разновидность диагностики (проверка двигателя, подвески, электрооборудования, коробки передач и прочее) и запускаем процесс.
В ходе диагностики программное обеспечение будет выводить на дисплей лишь коды ошибок, выявленные бортовым компьютером. Для определения тех или иных неисправностей потребуется их расшифровка. Сделать ее несложно, так как на любом специализированном сайте можно легко найти значение всех кодов.
Как правильно выбрать требуемый вид диагностических работ? Мы предлагаем ориентироваться на симптомы неисправности авто. К примеру, если внезапно увеличился расход топлива, следует проверять двигатель, а при появлении постороннего шума в процессе движения оценивать исправность ходовой части машины.
Маршрутный бортовой компьютер (МБК или БК) стал неотъемлемой частью современных автомобилей. Говорит о том, на сколько он может быть полезен думаю не стоит, а вот как подключить бортовой компьютер самостоятельно. интересует многих. И еще, можно ли подключить дополнительный бортовой компьютер в автомобиль ?
Маршрутных компьютеров для «десятки» множество (Штат, Gamma, Multitronics, Орион, Престиж и т.д.), и как правило, инструкция бортового компьютера в которое описан процесс подключения прилагается. Но не редко нам достается б/у БК, без нужной нам документации. Установить бортовой компьютер своими руками не сложно, потому что необходимая колодка для подключения БК уже есть внутри торпедо. Она представляет собой 9ти контактную колодку трапециевидной формы. Добраться до нее лучше всего через правое окно торпедо.
Распиновка штатного разъёма бортового компьютера представлена на рисунке. Дополнительные 10 и 11 контакты используются не на всех БК и предназначены для подключения датчика температуры внешнего воздуха.После того, как мы вставим колодку в маршрутный компьютер, останется лишь подключить К-линию.
Зачем нужна K-Line. По этому проводку от ЭБУ, как раз таки и передается наиболее значимая для нас информация (коды ошибок, температура ДВС и т.д.). К-линия находится в диагностической колодке (которую используют на СТО для диагностики автомобиля) слева от рулевого колеса, не далеко от педали газа.
Наша задача подключить к-линию к бортовому компьютеру. то есть проложить отдельный провод от колодки БК до этой диагностической колодки. Таким образом, бортовой компьютер будет получать нужную ему информацию и диагностическая колодка сохранит свою работоспособность.
Диагностическая колодка ВАЗ 2110 в зависимости от года выпуска автомобиля может быть двух видов: Евро-2 (GM) или Евро-3 (ODB-II). Где найти в колодке К-линию показано на схемах:
Второй бортовой компьютер в автомобиль
Есть возможность установить дополнительный маршрутный компьютер. Хорошим примером могут служить БК Сигма или Штат X1, которые устанавливаются вместо маленькой заглушки рядом с блоком САУО.
- Во-первых, они имеют не высокую цену (500-900 рублей);
- Во-вторых, они имеют всего 3 контакта («+12В», «масса» и к-линию), поэтому подключить их как альтернативный бортовой компьютер совсем не трудно, схема следующая:
- В-третьих, не занимают места в панели торпедо.
Таким образом, в нашем автомобиле будет два бортовых компьютера, один выполняет скромные базовые функции, а второй для диагностики и задания параметров ЭБУ. Цифровые ошибки бортового компьютера легко расшифровываются .
Заключение
Установить БК самому не сложно, куда труднее определится с выбором его модели. О том, где купить и какой бортовой компьютер лучше выбрать уже обсуждали в отдельной статье. В некоторых моделях есть еще возможность установить внешний датчик температуры .Кстати, бортовые компьютеры на ВАЗ десятого семейства выпускаются для старых и новых панелей, но при желании можно установить БК для новой панели в старую .
Диагностический разъем Приора: особенности и размещение
Такой разъем станет настоящим помощником при диагностике вашего авто. Он помогает самостоятельно решить технические неисправности или вовремя обратиться к специалистам. В статье мы расскажем, где диагностический разъем размещен и его особенности на Приоре.
Что это и особенности
Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:
- просмотр и изучение кодов;
- выяснение рабочих характеристик системы управления;
- чистка диагностических результатов;
- анализ датчиков с показателем кислорода;
- запросы на результат диагностирования во время движения автомобиля;
- управление исполнительными механизмами;
- просмотр показателей управления, которые были сохранены при неисправности кодов.
Тип разъема
Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.
Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:
- масса или заземление с гнездом четыре и пять;
- постоянное 12 Вольт – 16;
- гнездо для непосредственного проведения диагностики – 7.
Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.
Правила подключения
Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем
Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии. В противном случае сигнал будет подаваться не правильным
В противном случае сигнал будет подаваться не правильным.
-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.
Месторасположение
Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.
Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.
Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:
- Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
- Бардачок должен висеть на пластмассовых направляющих с каждого бока.
- Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
- Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.

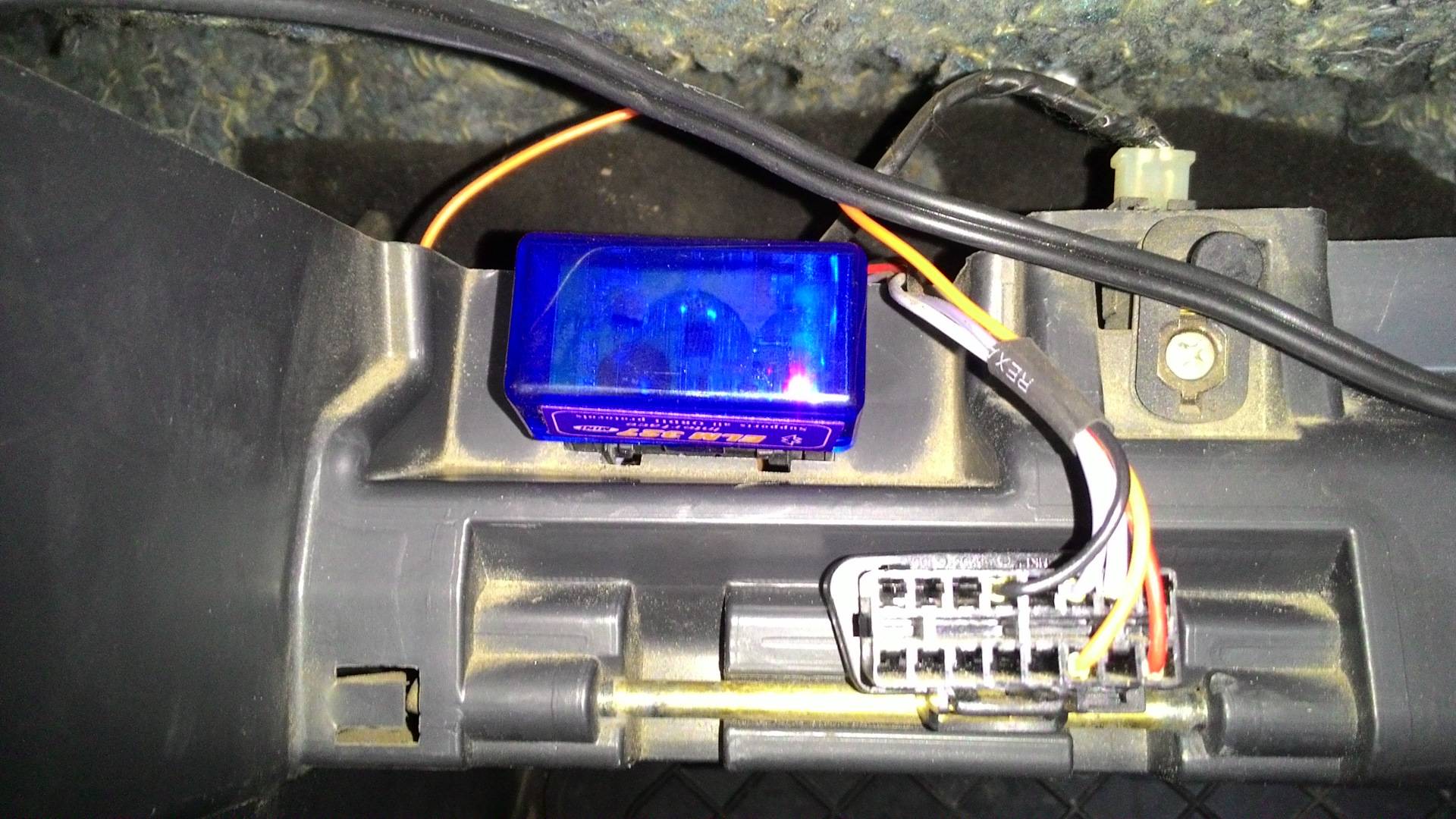

- Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.
Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.
Активация тест-программы
На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:
- регулировка топливной подачи;
- поиск поломок в трансмиссии и соседних структурах;
- определить поломки и изъяны в прошивке электронного блока управления.
Краткие выводы
Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.
Где находится диагностический разъём ваз-2112: фото и видео — За рулем
На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.
Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.
Когда требуется диагностика?
Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов
Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ
Ошибка указана стрелкой.
Где находится разъём?
Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.
Расположение диагностической колодки указано стрелкой.
Отмечен стрелочкой
Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.
Особенности разъёма для диагностики
Стандартный 12-ти пиновый разъём для диагностики
В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.
Мастерим проводки
Можно ещё бросить отдельно провод, но это «колхозно».
Схема подключения 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру другой ракурс
Распиновка
- 4-й и 5-й контакты – выходы GND.
- 16-й контакт – +12 В (линия питания).
- 7-й контакт – непосредственно диагностическая линия.
С 2002 года схема распиновки существенно изменилась. Теперь она имеет следующий вид:
- Контакт H – +12 В (линия питания).
- Контакт G – +12 В для бензонасоса.
- Контакт A – GND-выход.
- Контакт M – линия диагностики.
Как видим, распиновка на автомобилях ВАЗ различного возраста порой сильно отличается. Поэтому мы советуем вам заглянуть в техпаспорт вашего авто и уточнить, какого оно года выпуска. На более старых автомобилях вы не найдете новой схемы распиновки, поскольку ее еще не существовало, а на новых транспортных средствах старый вариант уже не использовался.
Как понять, что машина неисправна?
На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.
После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.
Заводской контролер
На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.
Вычисление кодов
Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.
Само диагностика происходит так:
- Соединяете контакт «В», который имеет колодка диагностики и «массу»;
- Ключ в зажигании поворачиваете на третье положение, машину не заводите;
- Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
- Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.
Процесс диагностики автомобиля Лада Приора с использованием бортового компьютера
В первую очередь нужно знать, как сбросить параметры при помощи кнопки для сбрасывания всех суточных показателей пробега. Она расположена на панели приборов. Необходимо нажать на эту кнопку и, продолжая удерживать, одновременно с этим нужно включить с помощью ключа зажигание. Используя эти действия, можно будет увидеть все возникшие и доступные коды ошибок. Перед тем как показать список кодов ошибок, включается автономная самостоятельная диагностика автомобиля.
В это время, в начале процесса диагностики, все стрелки на датчиках и приборах должны будут показать скачок от минимального до самого максимального показателя, одновременно в этот момент на жидкокристаллическом дисплее должны будут показаны все необходимые показатели и ошибки для проверки авто.
Если в этот момент какая-либо стрелка не показала правильного движения или какое-либо положение на дисплее не высветилось, то нужно проверить датчики и системы автомобиля на ошибки. Также не стоит забывать проверять и сам дисплей на наличие неисправностей, т.к. возможна ситуация, когда автомобиль работает правильно, а ошибки показываются на дисплее исключительно из-за отхождения каких-либо контактов.
Теперь в этом же режиме самостоятельной проверки автомобиля нужно нажать дважды на любую кнопку, которая отвечает за переключение режима работы бортового компьютера. После этих действий на жидкокристаллическом экране бортового компьютера должны будут появиться определенные цифры. Это и есть коды ошибок Лада Приора.
| Код ошибки | Расшифровка |
| 2 | Наблюдается достаточно сильное напряжение в бортовой системе контроля. |
| 3 | Неполадки в работе датчика, который отвечает за показания наличия топлива в топливном баке. |
| 4 | Проблемы с жидкостью, которая отвечает за охлаждение (могут быть неточными показания ее температуры). |
| 5 | Сбой в системе работы датчиков, отвечающих за показания температуры воздуха вне автомобиля |
| 6 | Перегрева двигателя. |
| 7 | Критично снизится уровень давления масла. |
| 8 | Проблемы в системе торможения |
| 9 | Аккумулятор разрядился. |
| Е | Возникли сбои в информационном пакете, который был заложен в EEPROM |
Что это и особенности
Диагностический разъем Лада Приора выполняет соединение между управляющим компьютером авто с особым диагностическим адаптером или сканером. В каждом авто производители стараются создать свой разъем, но функции остаются неизменными:
- просмотр и изучение кодов;
- выяснение рабочих характеристик системы управления;
- чистка диагностических результатов;
- анализ датчиков с показателем кислорода;
- запросы на результат диагностирования во время движения автомобиля;
- управление исполнительными механизмами;
- просмотр показателей управления, которые были сохранены при неисправности кодов.
Диагностический разъем Приоры: где находится и зачем нужен?
Проверка работы системы управления авто проводится с помощью специальных аппаратов. Поэтому для тестирования транспорта нужно найти разъем Приора диагностический и провести подключение техники. Работа занимает минимум времени. Нужно лишь знать правила подключения и использования проверочного прибора.
Зачем нужен диагностический разъем Приора и как его использовать?
Для Лады Приора диагностический разъем позволяет провести тест ЭБУ. Подключение проводится за считанные минуты. Располагается коннектор возле бардачка. Добраться до него можно, заглянув под выемку для хранения разных мелочей.
Многие автомобилисты хотят знать, где диагностический разъем Приора находится и как к нему подобраться. Это позволит самостоятельно провести проверку авто. Выполняется она после запуска программы тестирования. Определение неполадок позволит решить следующие проблемы:
1. Неправильное измерение кислорода в выхлопных газах.
2. Неверное распределение подачи топлива.
3. Нарушения в управлении трансмиссии (коробки автомат и робот).
4. В сложных случаях Лада Приора диагностический разъем укажет на проблемы в прошивке самого ЭБУ.
Важно не только знать где у Приоры диагностический разъем, но и уметь его правильно использовать. Поэтому перед покупкой тестирующего аппарат следует изучить особенности тестирования
Получаемые результаты укажут на все проблемы в работе ЭБУ. Нужно лишь уметь разбираться в указанных неполадках и научиться верно их исправлять.
Но зная в Ладе Приора где диагностический разъем находится можно не только чинить авто. В отдельных ситуациях подобное знание может стать причиной угона транспорта. Используют взломщики разъем для отключения сигнализации. Существует несколько мер решения проблемы.
Как переместить разъем диагностики Приора в другое место?
Переносить диагностический разъем Лада Приора на новое место лучше в СТО. Специалисты выполнят работу быстро и аккуратно. Водитель также может выполнить перемещение. Правда, для этого нужно отключить провода от разъема и подключить их к новому коннектору. Старый можно демонтировать или оставить.
Для Лады Приора разъем диагностики, правильно установленный в другом месте, будет служить исправно и без перебоев. И только водитель будет знать об истинном положении коннектора. Разместить его можно возле рулевой колонки. Очень удобно располагать новый разъем возле ручки переключения передач.
Не имея понятия, где в Приоре диагностический разъем находится, злоумышленники не смогут провести угон. А авто будет работать надежно и качественно. Поэтому соответствие схемы подключения должно точно соблюдаться при переносе. Это будет гарантировать нормальное функционирование установки и ЭБУ.
Чтобы понять, где диагностический разъем у Приоры можно расположить при переоборудовании, нужно изучить другие модели АвтоВАЗа. Предшественницы имеют другое местонахождение коннектора. Следует учитывать только отличия конструкции. Провода подвода не должны мешать другим системам авто.
Пример диагностики сканером ЕЛМ327
Ниже приведен пример диагностики автомобиля сканером с
АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.
Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.

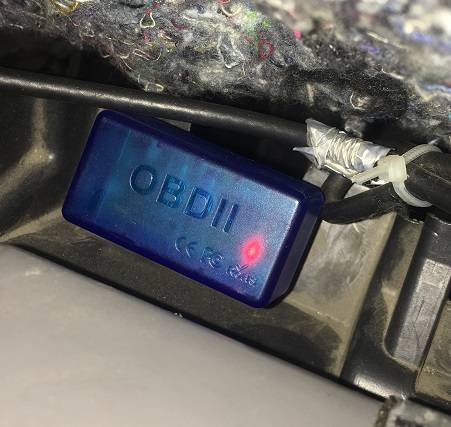

Подключаем сканер к разъему ОБД-2 ждем пока заморгают
индикаторы.
Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

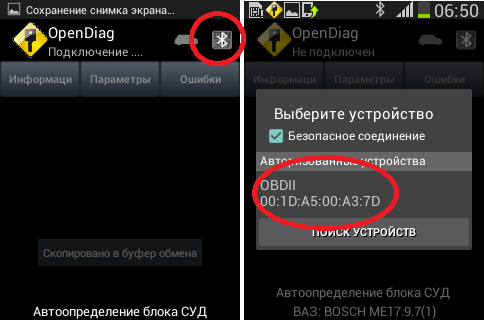

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню,
выбираем тип соединения и ставим галочку на Bluetooth ELM.
Далее нажимаем на кнопку в верхнем правом углу и выбираем
наше устройство в данном случае OBD II.
После этого произойдет подключение.
Процесс подключения завершен далее можно форсировать само
приложение и ознакомиться с его функциями.
Диагностический разъем ВАЗ-2112 старого и нового образца: распиновка, где находится?
Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?
Зачем нужна диагностика
Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.
Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:
- Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
- Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.
Стоит ли обращаться на СТО?
Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.
Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.
Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.
Пример адаптера с кабелем
Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.
Рекомендуем: Почему пропадает давление моторного масла в двигателе?
Инструкция по выполнению диагностики

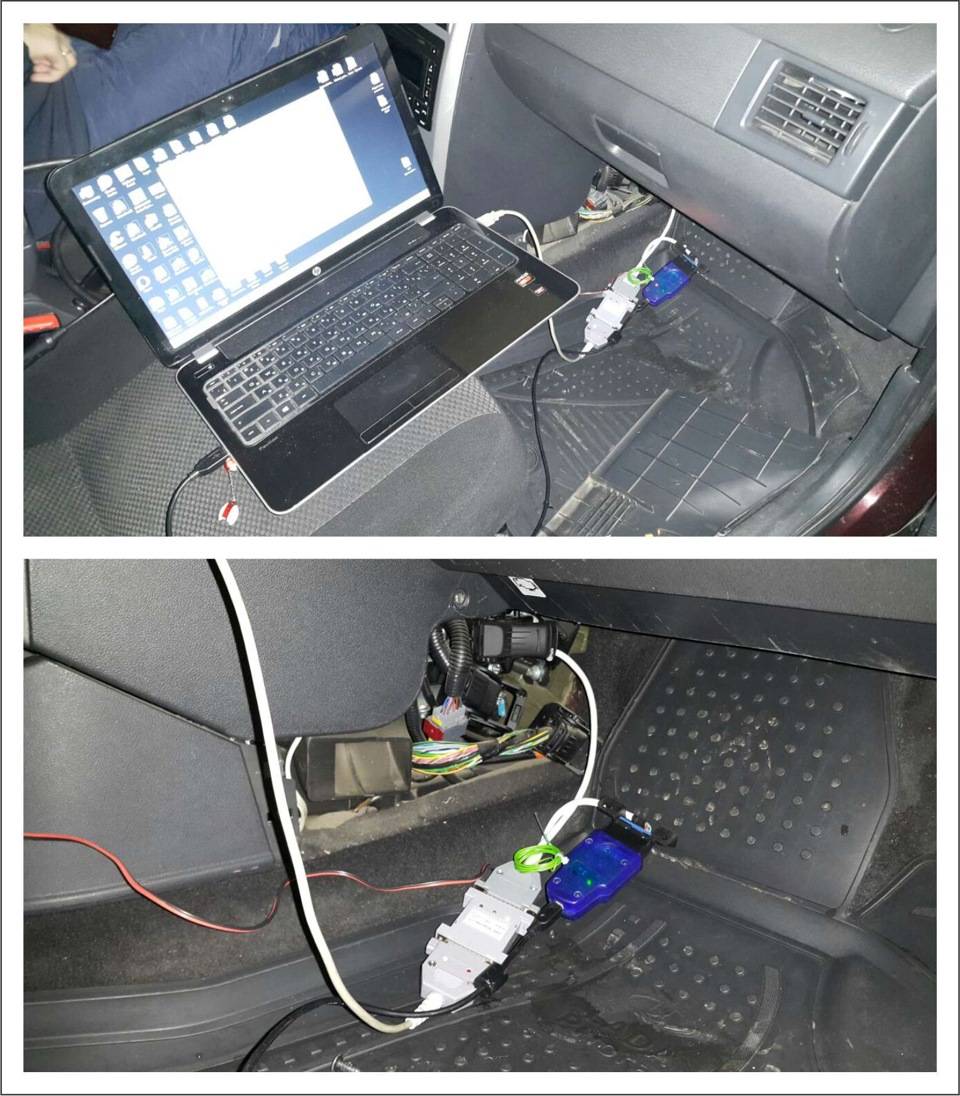

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.
Колодка для компьютерной диагностики
Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.
Процедура диагностики состоит из нескольких этапов:
- Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
- Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).
Автоматическая КПП диагностируется в следующих случаях:
- не включается какая-либо передача;
- при переключении передач появляются шумы, рывки, пробуксовки;
- повышенный расход топлива;
- обнаружена утечка масла.
Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.
В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ. Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются. После этого необходима повторная инициализация.
Основные показатели работы
Будет проверен полный анализ работы двигателя
- Уровень напряжения аккумулятора (UACC). Чтобы провести проверку, необходимо включить все наиболее мощные источники потребления энергии. Если показатель напряжения на диагностическом экране меньше, чем должно быть, придется проверять отдельно все цепи электрики. Нормальные значения — от 14 до 14,5 В.
- Массовый расход воздуха (AIR). Показатель определяет датчик массового расхода воздуха. Без диагностического оборудования проверка расхода воздуха невозможна. Для получения значения нужно надавить на педаль газа, чтобы число оборотов составило 5000. При исправном датчике показатель вырастает до уровня в 200-250 кг/ч.
- Длительность импульса впрыска (INJ). Это время впрыска топлива в цилиндр, пока открыта каждая форсунка. Показатели, превышающие норму, свидетельствуют о том, что форсунки, скорее всего, забиты и засорены. Чтобы устранить проблему, детали следует промыть. Причинами также может стать засорение топливного фильтра или поломки насоса. Для точной диагностики проблемы следует нажать на педаль газа. В норме показатели должны быть от 3 до 5 в спокойном, холостом состоянии и от 15 до 20 — при газовании.
- Показатель кислорода до катализатора (ALAM1). Не должен превышать показатель в 0,7 В и, доходя до этой цифры, спускаться обратно. Это говорит о исправной работе обратной связи.
- Число шагов регулятора холостых ходов (FSM). По-другому — датчик контроля холостого хода. Является шаговым электрическим двигателем с затычкой в виде конуса, закрепленной на валу. При холостой работе двигателя этот показатель равняется 40-60 шагам, при подгазовке — от 150 до 180 шагов.
- Расчетный расход топлива (QT). Для полной диагностики проверяют давление в топливной рампе и напряжение в свечах зажигания. Не помешает проверить компрессию по цилиндрам и узнать СО. Однако для всех этих измерений, помимо диагностического разъема и стандартного оборудования, потребуется другое, дорогостоящее устройство и подключение к работе опытных профессионалов. Поэтому здесь придется ограничиться одним показателем: от 0,6 до 0,9 л/час на холостых оборотах.
