Через USB
Этот способ очень удобен тем, что через него можно не только слушать музыку с мобильного устройства, но еще и подзаряжать его. Кроме того, подключившись по USB, вы можете управлять треками с экрана вашей автомагнитолы, благодаря чему будете меньше отвлекаться от дороги.
О том, как соединить телефон данным способом, написано в этой инструкции. Она общая для всех авто, поэтому подойдет и для Фокуса. Единственное, что вам понадобиться — это шнур, но как правило, он всегда идет в комплекте с любым современным телефоном.
Кстати, через USB можно подключить и обычную флешку с музыкой, только для этого потребуется специальный кабель-переходник.
Распиновка штатной магнитолы ford focus 3
Отзыв владельца Ford Focus III Hatchback — автозвук. И так, однажды захотелось посмотреть фильм с телефона в машине, и было бы здорово слушать звук через колонки с сабвуфером. Смотрю в бордачке рядом с флешкой отверстие под aux, но самого провода нет. На форуме вычитал, что нужно лишь вставить пару проводов в шлейф магнитолы. Главное, чтобы на магнито Схему разборки магнитолы не описываю, так как там все элементарно. Но выложу распиновку разъемов магнитолы РП Всем удачи, если будут вопросы- пишите! Цена вопроса: 70 ₽. Распиновка разъемов штатных автомагнитол устанавливаемых на Ford. 6 — Ant или ANT+ или AutoAnt или NAKOP.ME = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда). 7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона. 8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон).
FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD , FORD (Ещё одна разновидность разъёма) Разъём магнитолы Ford. FORD , FORD , FORD (Разновидность разъёма) Разъём магнитолы Ford. FORD CD Разъём магнитолы Ford. Фото FORD CD с кнопкой CDDJ Разъём магнитолы Ford. Подбор ламп. Распиновка разъемов. Размеры штатной акустики. Схемотехника. Автомобильные компьютеры. Учебник JBL SpeakerShop. Видеогалерея. Справочник. Логотипы автомобилей.
Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями. Так же можно установить панель с кнопками от РП AUX нискоуровневый межблочник вход плюс левый Где что можно посмотреть?
Распиновка разъемов автомагнитол
Вот и повернулась к моему дню рождения уникальная возможность заменить штатное головное устройство. Всегда были мысли по этому поводу, но как то то денег лишних не было, то куда-то не туда они уходили… В общем такой подгон к дню рождения я получил от папы, за что я ему превилико благодарен. Магнитола с отличным набором функций, здесь есть все, что необходимо и даже больше, включая выход в интернет, навигацию с пробками, dvd, tv, подключение камеры заднего и фронтального вида и другое… Начинка на платформе виндоус 6.
Схему подключения, и распаковку нашёл в интернете, собственно вот они от штатного, до евро кабеля. Переходник был в комплекте. Распиновка от штатной 2din cd. Прочие синие 3 провода решил заизолировать и убрать куда по дальше. Ну, решил я про себя, контрольный запуск и можно идти спать, и тут начало твориться что то не понятное, это как раз то, о чем я спрашивал в предыдущей статье.
Перестала отображаться температура наружного воздуха, не работали стеклоподъемники, подогревы сидений, не отображались на приборке индикаторы включения поворотников и чего только не было…. Именно с таким видом я отправился домой…. На следующий день решил я не пытать удачу, а поехать в сервис к знающим людям и спросить совета. Со слов автоэлектрика, моя проблема в кан шине и решить её может только дилер, и стоить это будет отнюдь не дешево, я ухмыльнулся, говорю понятно, бывай.
Поехал на другой сервис, там ребята были уже по продвинутей и после того, как я описал все мои действия по подключению они сразу же поняли в чем дело и решить эту проблему не составляло ни какой трудности. Дело в том, что те самые провода синие нельзя оставлять просто так, они должны быть замкнуты, причём между собой. Вот схема правильного подключения магнитолы и кан проводов.
Собственно провода идущие в мафон. В этот же день я купил переходную рамку для установки квадратной магнитолы с овальный.
И в итоге все выглядит именно так. Я думаю вам тоже бросается в глаза стертые кнопки блока климат контроля, но об этом позже. Кстати датчик GPS необходимо устанавливать так, чтобы для него не было преградой никакой железной пластины, только под пластмассой, либо спутники ловить не будет… Основное было подключено, осталось дело за подключением камеры заднего вида, антенны тв, и покупки модема, об этом в другой статье…. Извиняюсь, но нужно этот вопрос задать бывшему хозяину авто как я понимаю это была автоледи с длинными ногтями.
Cars Experience Communities Read most popular. DanStrong last online more than a month ago. Prev Когда увидел новые цены на страховку… Next Подключение камеры заднего вида. Comments 5 Only registered users can participate in discussions. Sign Up Login with. А что вы делали что так кнопки облезли? Да уж, царапки однако.
Подключение телефона к магнитоле Ford Focus 2
Подключение телефона к Ford Focus 2 для прослушивания музыки
Чтобы слушать музыку с телефона, необходимо подключить его к магнитоле Фокуса 2 через AUX.
При условии, что разъём AUX в вашей машине уже выведен, то для подключения нужно взять кабель AUX (на картинке ниже) и вставить один его конец в разъём 3,5 мм телефоне, а другой в соответствующий разъём в машине.
После этого, нужно просто нажать на кнопку AUX на магнитоле и включить музыку на телефоне.
Стоит отметить, что не каждая версия Ford Focus 2 оснащается разъёмом AUX, при этом, конструкция магнитолы позволяет самостоятельно его вывести.
О том, как это сделать, вы можете почитать в следующем источнике:
Подключение телефона к Ford Focus 2 через Bluetooth
Подключение к магнитоле через блютуз позволит разговаривать по телефону через микрофон и аудиосистему автомобиля.
Инструкция по подключению:
- Зайдите в меню магнитолы и активируйте беспроводное подключение (Bluetooth ON)
- Включите Bluetooth на телефоне
- В поиске доступных устройств выберите магнитолу форда (Ford Audio)
- Введите четырёхзначный пин-код в телефон, которые вы увидите на магнитоле машины при активации Bluetooth
- При необходимости нажмите на телефоне YES.
Теперь при входящем звонке вам нужно будет лишь нажать на зелёную кнопку трубки на магнитоле. А при исходящем звонке просто набрать номер.
Где в Форд Фокус 2 aux
Ford Focus II 2005 — 2011
- Как подключить магнитолу на Форд Фокус 2? – 3 ответа
- Как разблокировать магнитолу – 3 ответа
- Установка даты на штатной магнитоле Сони МР3 в Форд Фокус 2 – 2 ответа
- Снял клемму, не получается ввести код на магнитоле 6000 – 2 ответа
- Как разблокировать магнитофон на Ford Focus II? – 2 ответа
Если разъём у вас стоит, то вы его увидите открыв бардачок.
Но возможно что разъём не подключен и придётся его подключать. Тогда надо снимать магнитолу и убедиться что есть подключение проводов к разъёму магнитолы.
В данном случае подключены провода чёрный и два двуцветных провода.
Отслеживаем как они уходят в косу проводов и обнаруживаем что они объединены и протянуты в отдельной(чёрной) изоляции.
Снимаем панели бардачка и находим эти провода примотанными со специальным разъёмом на конце.
Подключая эти провода имейте ввиду что одноцветный(чёрный) — это общий провод, а остальные — это правый и левый каналы. Кроме штатного разъёма можно поставить свой на панельках ниже магнитолы.
Штекер «джек» при этом может слегка касаться руки при переключениях передач. Одно из решений показано на фото.
Установка магнитолы в Форд Фокус 2
Наш автомобиль за свою жизнь может сменить не одну стерео-систему, ведь техника морально устаревает, да и вкусы хозяев могут меняться в сторону более высоких требований к звуку в автомобиле. В автомобиле может и вовсе отсутствовать магнитола. Именно в таких обстоятельствах будет полезна наша инструкция по установке и подключению автомагнитолы своими руками для автомобиля Форд Фокус 2.
В статье мы приводим типовые штекеры для различных моделей автомобилей и производителей аудиосистем. Итак, изначальная позиция:
Как видно на фото, изначально имеем панель со стандартной заглушкой, которая установлена при выборе автомобиля без аудиосистемы. Аккуратно отжимаем фиксаторы и снимаем заглушку:
Обратная сторона заглушки имеет несколько фиксаторов/крючков:
Таков внешний вид будущей рабочей зоны без заглушки. Пространства для установки вашей аудиосистемы вполне достаточно:
Обращаем внимание на стандартный разъем для подключения магнитолы:
Для удобства подключения аппаратуры и сохранения эстетичного вида, можно использовать переходник типа: Ford Focus 2 -> ISO. Выглядит он следующим образом:
Установив указанный разъем все фиксируем штатным зажимом (вид сбоку):
Провода, ведущие к разъему. Четыре витых пары — проводка на динамики, пятый – это регулятор напряжения, ведет от освещения приборной панели к контакту подсветки магнитолы, если таковой имеется.
Согласно схеме подключения, указанной ниже, мы получим достаточно яркую подсветку магнитолы в течение дня и умеренную, не слепящую в темное время суток:
Вот они остальные провода, о которых идет речь:
В нашем случае до установки новой аппаратуры стояла другая магнитола, поэтому провод AUX-вход выведен был в карман, смежный с ручкой КПП. Соответственно, пришлось его убрать. Далее снимаем рамку. Можно не беспокоиться о возможной поломке – пластик достаточно прочный и качественный.
После того, как открутили саморезы, отжимаем специальные фиксаторы:
Так выглядит панель без рамки:
На фото видно, что справа и слева внизу есть вертикальные прямоугольные отверстия, куда требуется вставлять стальные фиксаторы рамки.
Главное — спокойствие! Не мудрствуя лукаво, продолжаем разбирать. Наконец, вытаскиваем AUX-вход.
Наш случай потребовал протянуть еще и провод микрофона для установки громкой связи. Думаем, эта информация будет нелишней для тех, кто планирует подключить сабвуфер, но не знает, где на него закреплять выключатель питания. Его обычно крепят на двухсторонний скотч в отдельном кармане от КПП. В случае необходимости можно всегда убрать его, не портя внешнего вида.
Теперь начинаем обратную сборку:
Устанавливаем переходную рамку типа: Ford Focus 2 -> 1 DIN. Примерная стоимость этого устройства составляет около 1500-2000 рублей, бонусом станет небольшая полочка под магнитолой.
Следующим действием должно стать – соединение разъема Ford Focus 2 с контактом разъема автомагнитолы через переходник, о котором мы упоминали ранее: Ford Focus 2 -> ISO. Совмещаем антенные штекеры между собой
Обращаем ваше внимание: поскольку ЖЕЛТО-ЗЕЛЕНЫЙ — 3 является плюсом с зажигания, то наша магнитола будет функционировать лишь при включенном зажигании. Предлагаем провод от магнитолы, который ведет к зажиганию, соединить с контактом провода, идущего на аккумулятор, и подключить все к выходу разъема от аккумулятора (ОРАНЖЕВО-ЧЕРНЫЙ толстый — 4)
Для более удобной работы и более презентабельного вида можно приобрести в любом радиомагазине два разъема типа «папа» и «мама», после соединить их двумя проводами, как это изображено на схеме ниже:
После подключения всех разъемов устанавливаем «тело» магнитолы, убедившись, что никакие провода на зажались. Осталось закрепить панель магнитолы.
Конечный результат с установленной панелью определенно радует глаз:
Желаем Вам успехов в техническом совершенствовании Вашего авто!
Схема подключения магнитолы
Предусматривается применение квадратного разъема с несколькими секциями
Сверху имеются 8 контактов, чтобы коммутировать громкоговоритель, принимая во внимание полярность. Контакты по центру требуются, чтобы соединить оборудование с электронными шинами машины и подать минусовое питание
Используя кабеля — минус невозможно добиться нормальной работы магнитолы.
Контакты в левой верхней части используются для работы кнопочной подсветки и подачи плюсового питания. В распиновке оборудования присутствуют контакты, чтобы можно было подключить управленческие рулевые кнопки, блютуз систему и разъемы для гаджетов. Также присутствуют резервные контакты, направляющие штифты из пластика предоставляют возможность избежать неправильного коммутирования к заводской проводке машины.
Комментарии (20)
Почетаемые гости веб-сайта Что остается сделать нашему клиенту про авто! Встречаться для вас очень признательны за комменты к видео ролику Как подключить aux на Форд Фокус 2 sony, для этой цели не нужно регистрация. Также просим сказать вас если возникнут задачи с проигрыванием видео.
К магнитолле провода где взять, они там встречаются как еще его называют приобрести?
Делаю всё как на видео увы ничего не выходит. Что вам больше понравятся?
что остается сделать нашему клиенту понятно, только вот с проводами не чего не понялкакие с какими цеплять?
Подключил телефон, однако управление только с него, с джойстика не управляется. Так и будет.
Очень посодействовал спасибо что остается сделать нашему клиенту пашет
а чё не судьба вывести по человечески.
Пидоры нахуя делать кнопку AUX без гнезда AUX
а экран это фактически какой из 3-х проводов, голубий красноватый либо золотистый, если золотистый то по какой то причине не пашетпробовал собрать
но еще, 4-х пинового как здесь показанно нет, вижу 6-ти пиновый красноватый разъём, но туда заходят только 3 провода это для чего
>Aux выход форд фокус 2 видеоинструкция
Видеоинструкция по установке Aux выхода в штатную магнитолу Ford Focus 2 Sony 6000CD.
Аукс форд фокус 2
Сообщение Руслан » 16 окт 2011, 09:24
Сообщение Dezz » 16 окт 2011, 11:29
Сообщение vitya89 » 16 окт 2011, 11:41
Сообщение Руслан » 16 окт 2011, 11:51
Сообщение Outbreac » 16 окт 2011, 11:54
Сообщение Aleks72RUS-Tymen » 16 окт 2011, 13:08
Сообщение Руслан » 16 окт 2011, 14:35
Aleks72RUS-Tymen , гиа немец или испанец?
в них не шел аукс,надо докупать отдельно и ставить самому,все провода за бардачком
Сообщение Neutron » 16 окт 2011, 14:54
Сообщение Aleks72RUS-Tymen » 16 окт 2011, 14:54
Сообщение Neutron » 16 окт 2011, 14:55
Сообщение Aleks72RUS-Tymen » 16 окт 2011, 14:57
Сообщение Uni » 16 окт 2011, 15:05
Сообщение Aleks72RUS-Tymen » 16 окт 2011, 15:09
Сообщение Руслан » 16 окт 2011, 17:00
Сообщение Ki5el » 17 окт 2011, 08:54
Сообщение konstantin1306 » 28 июл 2014, 10:01
Ki5el , на червяке уже давно китайцев продают)))) На федюнинского они)))
Добавлено спустя 35 секунд:
Ki5el , на червяке уже давно китайцев продают)))) На федюнинского они)))
Сообщение Ghosteverest » 28 июл 2014, 11:50
konstantin1306 писал(а): Ki5el , на червяке уже давно китайцев продают))))На федюнинского они)))
Добавлено спустя 35 секунд:
Ki5el , на червяке уже давно китайцев продают))))На федюнинского они)))
Подключение телефона к магнитоле на Форд Фокус 2 через блютуз
Комплект для подключения телефона к стандартной магнитоле.
За 5-8 тысяч рублей можно купить Bluetooth-адаптер и подключить его к штатной магнитоле. А к адаптеру уже подключать и телефон, и любое внешнее устройство для проигрывания музыки. Это касается не только 6000-й магнитолы, но и всех остальных, самых дешёвых, но с возможностью подключения через AUX. Для подключения адаптера нужно снять лицевую панель магнитолы, где мы увидим такую картину:
К этим контактам будем подключать адаптер по такой схеме:
Далее вынимаем магнитолу из гнезда и подключаем провода от адаптера к обратной стороне контактов по схеме — правый динамик к контактам правого выхода и так далее. Теперь ищем на плате магнитолы питание для адаптера номиналом 5 В. Как правило, его берут с большого конденсатора по центру платы. Не путаем полярность. Устройство подключено. Теперь его можно приклеить к корпусу магнитолы на двухсторонний скотч, можно расположить в бардачке и вывести провода через заготовленной заранее отверстие.
Синхронизация
После подключения к магнитоле включаем радио, находим в меню Bluetooth, включаем Bluetooth в телефоне и синхронизируем устройства между собой. Телефон увидит магнитолу как Форд Аудио, а магнитола попросит ввести код подтверждения соединения. Теперь можно пользоваться Bluetooth гарнитурой, слушать музыку с телефона. Удачных экспериментов и солнечных дорог!
Альтернатива 6000CD. Цены и новые возможности

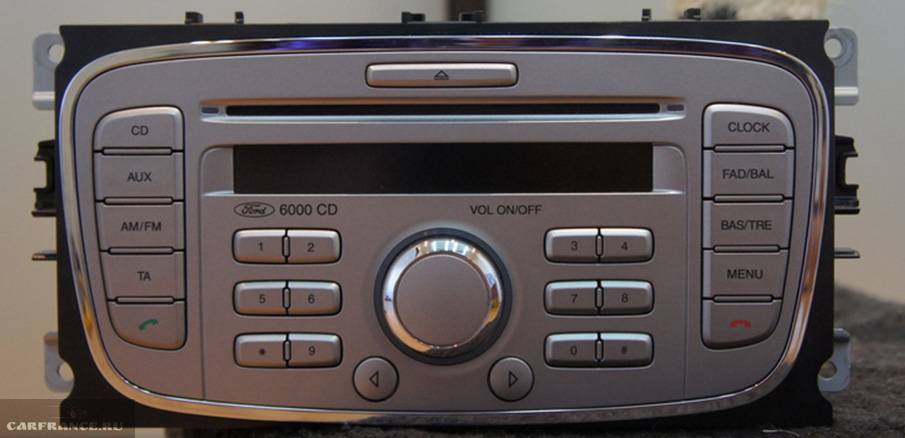

Внешний вид 6000CD.
Без существенных доработок и нового дополнительного оборудования проигрывание музыки формата МР3, подключение внешних носителей информации, подключение телефона и беспроводной гарнитуры в штатной магнитоле невозможно.
Автомобильная электроника развивается быстрее, чем сами автомобили, поэтому очень многие производители предлагают альтернативную магнитолу, выполненную в размере 2 DIN и полностью по форме повторяющую штатную фордовскую. Цены и возможности у каждой из них разные, поэтому рассмотрим несколько вариантов.

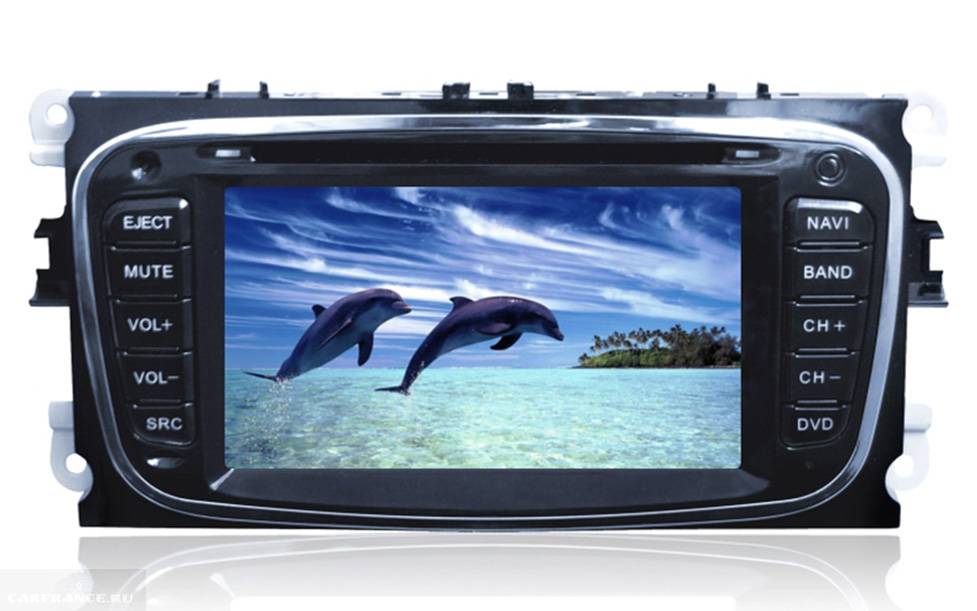

Магнитола Winca — 8903
Как и конкуренты, устройство превратит штатную радиоточку в полноценный мультимедийный центр. Winca — 8903 имеет сенсорный 7-дюймовый экран разрешением 800х480 с регулировкой яркости и чувствительности сенсора. CD-привод читает диски всех возможных форматов, от аудио диска до DVD и графических изображений. К устройству можно подключить цифровой телевизор, по умолчанию встроена Bluetooth громкая связь, есть порты для подключения USB устройств и считывания карты памяти формата SD. Устройство поддерживает управление с кнопок на руле.
Устройство MyDean 7112
Возможность подключения телефона через Блютус.
Цена магнитолы повыше, чем предыдущей за счёт установки штатного навигатора. За устройство просят порядка 27 000 рублей. По форме и типу крепления полностью совпадает со штатной 6000-й магнитолой, но добавляет массу функций:
Модель имеет цветной сенсорный экран диагональю 7 дюймов разрешением 800х480.
Устройство Navipilot
Магнитола с ещё более широким функционалом и с приятной ценой около 19 000 рублей. Как и предыдущие модели, имеет семидюймовый цветной сенсорный экран, и все основные функции, которые есть в предыдущих моделях. Отличается особой проработкой навигационного оборудования и дополнительных функций:
Технические характеристики
Оборудование оснащено корпусом стандарта 2 Din, фронтальная часть магнитолы имеет декоративную рамку, позволяющую вписать устройство в центральную часть панели приборов. Магнитола оснащается 4-канальным усилителем с поддержкой регулировки баланса между передними и задними каналами. Предусмотрена установка привода лазерных компакт-дисков стандарта CD, на дисплее отображается сопроводительный текст, записанный на носителе.
Радиоприемник поддерживает прием средних и длинных волн, а также ультракоротковолнового излучения. Радиостанции записываются в память устройства, для вызова каналов использованы 6 кнопок. Прибор подсоединяется к сети автомобиля, предусмотрен защитный предохранитель (срабатывает при перегрузке или коротком замыкании). Часть магнитол оснащается блоком беспроводной связи Bluetooth, предусмотрена возможность самостоятельной установки штекера Aux.
Дизайн и функции
Основное устройство на форд 6000 CD на ранних моделях имела прямоугольную форму. За счет постоянных изменений интерьера машин был изменен и внешний облик фронтальной панели. Так, у нее рамка более закругленная, а грани стали мягче.
Чтобы защиты устройства от кражи применяют специализированную цифровую кодировку, передающуюся владельцу вместе с комплектом документов. Возможно установить модуль на Ford управления автомагнитолой 6000 CD для пассажиров на заднем сидении, а также подрулевой джойстик. Хорошо подходит для форд фьюжн устройство Sony.
Если говорить о функциях устройства, то они следующие:
Подключаем AUX к магнитоле на Форд Фокус 2 (где находится разъём)
Автомобиль: Форд Фокус 2.Спрашивает: Абраменко Никита.Суть вопроса: Подключение aux на Форд Фокус 2
Подскажите, пожалуйста, как подключается разъем aux на Форд Фокус 2?
В ФФ2 устанавливается только CD-магнитола, которая может иметь разные модификации. Тут всё будет зависеть от года выпуска самого автомобиля. Но также на этой магнитоле может быть разъем AUX с кнопкой или может и не быть его. Потребуется такой разъем для подсоединения внешнего устройства к магнитоле.
Магнитола с AUX разъемом.
Если нужно будет установить такой разъем, то сделать это можно и самостоятельно. Если в машине уже есть такой выход, то находится он возле прикуривателя. Может быть, что к тому месту просто подведены провода от магнитолы, а самого разъёма нет.
- Купить разъем (1310208).
Открыть бардачок. Для этого надо открутить корпус. Держится он на 4 саморезах.
Откручиваем корпус бардачка.
Извлечь бардачок и вынуть провода. Выбрать надо тот, который расположен возле металлического кронштейна. Обычно он обмотан скотчем.
Из под железного опоры (слева наверху на фото) вытаскиваем обмотку проводов, откручиваем изоленту и вытаскиваем 4-пиновый провод.
4-пиновый провод.
К этому проводу стоит подключить разъем AUX.
Подключаем AUX разъем.
На этом работа завершена. Такой разъем можно поместить в любое удобное место на панели или в салоне авто.
Выводим AUX порт под панель кондиционера.
Сборка производится в обратной последовательности.
>Видео об установке AUX разъема на Форд Фокус 2
Руководство пользователя
Прилагаемая к руководству по Форд Фокус 2 документация на автомагнитолу содержит основные советы по эксплуатации:
Как включить Блютуз
Чтобы выключить или включить Блютуз на устройстве 6000CD, требуется:
На части машин, собранных в России, блок громкой связи не устанавливался. При активации Bluetooth сотовый телефон не распознает головное устройство. Проверить наличие коммутационного модуля можно проведением компьютерной диагностики автомобиля. Блок беспроводной связи предназначен для телефонных разговоров, трансляция музыкальных записей конструкцией не предусмотрена.
Как подключить AUX
Расположенный в машине разъем AUX предназначен для установки внешних источников воспроизведения звука. Изменение громкости звука осуществляется при помощи имеющегося в магнитоле усилителя. Для подключения к AUX используется кабель, оснащенный стандартным штекером для наушников диаметром 3,5 мм. Для начала прослушивания требуется перевести головное устройство в соответствующий режим (при помощи кнопки).
Регулировка громкости и тембра осуществляется регуляторами на корпусе магнитолы, переключение композиций, приостановка и старт воспроизведения выполняются кнопками на внешнем проигрывателе. Часть автомобилей Ford с головным устройством 6000CD не оснащена штатным разъемом AUX, который можно установить самостоятельно.
Процедура установки разъема на примере Fiesta:
Как подключить флешку
Головное устройство 6000CD не оснащено штатным портом USB для коммутации флешки или иного внешнего накопителя. Возможно самостоятельное подсоединение конвертера сигнала, который крепится к штекеру AUX. Ряд владельцев коммутирует декодер файлов MP3. Колодка питания подключается к бортовой сети через дополнительный стабилизатор, снижающий напряжение до 9 В. Остальные провода декодера подсоединяются к штатному штекеру на корпусе магнитолы. Порт USB выводится на пластиковый элемент центральной консоли или на заглушку кнопки.
Схема подключения магнитолы
В состав схемы подключения головного аудиоустройства входит несколько разъемов, расположенных на задней части корпуса. Распиновка магнитолы 6000 CD соответствует стандарту ISO, верхние штекеры предназначены для подсоединения громкоговорителей и подачи питания. Дополнительно имеются провода соединения с цифровой шиной CAN. Горизонтальные разъемы позволяют подключать внешнее оборудование или модуль беспроводной связи Bluetooth.
Инструкция по эксплуатации

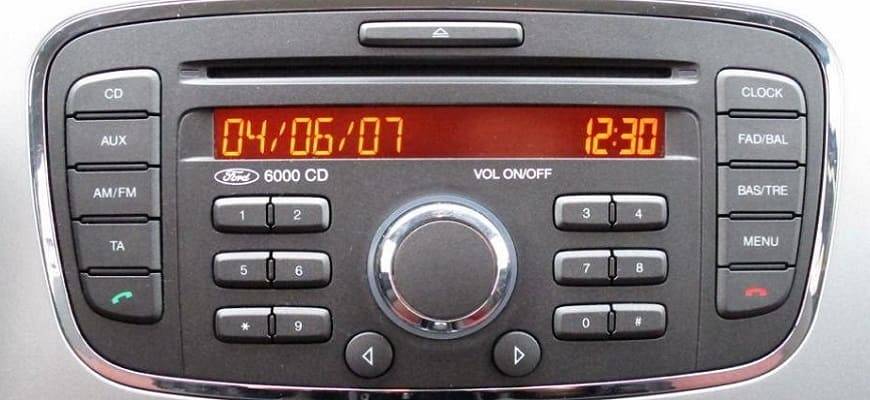

Штатная магнитола Форд Фокус 2 6000CD включается отдельной кнопкой, допускается прослушивание музыки при отключенном зажигании. Встроенный таймер автоматически выключит устройство через 60 минут работы. Корректировка громкости воспроизведения производится вращением рукоятки, расположенной в центре фронтальной панели магнитолы.
Боковые кнопки позволяют выбирать режимы работы, регулировка параметров производится через встроенное меню, которое вызывается нажатием на кнопку Menu. Для перехода между разделами используются повторные нажатия, изменение значения выполняется правой кнопкой с символикой в виде треугольника. В руководстве приведен ручной и автоматический алгоритм поиска радиостанций, обнаруженная частота записывается в ячейки памяти.
Функции
Основные функции оборудования:
- защита изделия от кражи цифровым паролем;
- отображение времени и даты на экране;
- регулировка низких и высоких частот;
- воспроизведение компакт-дисков и композиций в формате MP3;
- случайное воспроизведение и повтор мелодии;
- прием радиостанций в 3 диапазонах;
- отображение на дисплее дорожной информации RDS;
- возможность подключения мобильного телефона (если в магнитоле есть Bluetooth);
- коммутация внешних устройств через порт Aux (требуется доработка оборудования).
Как включить Блютуз
Чтобы включить Блютуз на головном устройстве, потребуется выполнить действия:
- Активировать питание мультимедийного центра.
- Нажать несколько раз на кнопку с надписью Menu, что позволит войти в режим программирования функций магнитолы (раздел ADV Menu).
- Коротко нажать на правую кнопку перемещения по разделам, на дисплее появится текст TA Local.
- Затем выполнить серию коротких воздействий на клавишу Menu. Кнопка нажимается до момента отображения на дисплее надписи BT OFF, указывающей на отключенное состояние блока беспроводной связи.
- Нажать на клавишу перемещения по разделам справа на панели. На дисплее включится текст BT On, затем будет выход из режима программирования нажатием на кнопку Menu.
- Соединить телефон и головное мультимедийное устройство по каналу беспроводной связи.
Если устройство не включается, то необходимо проверить наличие контроллера в магнитоле, поскольку часть машин Ford не оснащены модулем беспроводной связи. Возможна доработка головного устройства путем установки конвертера сигнала, поскольку конструкция магнитолы содержит элементы для поддержки Bluetooth. В процессе модернизации магнитолы устанавливается микрофон, позволяющий вести разговор по телефону в режиме «свободные руки».
Как подключить Aux
Разъем Aux позволяет подключать внешние проигрыватели, коммутация осуществляется кабелем с разъемом диаметром 3,5 мм. Для начала работы устройство переводится в режим трансляции сигнала через штекер Аукс.
Переключение треков возможно только через меню внешнего устройства, для регулировки громкости звучания используется регулятор магнитолы или корректор громкости на проигрывателе.
Если на магнитоле не предусмотрено гнездо Aux, то владелец может самостоятельно доработать конструкцию:
- Демонтировать головное устройство, для снятия корпуса понадобятся 4 специальные пластины, которые вставляются в пазы на фронтальной панели.
- Отсоединить штекеры от разъемов, а затем найти контакты, отвечающие за коммутацию порта Aux.
- Подсоединить к контактам кабели (при помощи самодельного разъема), проводка выводится к месту установки коммутационного гнезда. Владельцу необходимо приобрести разъем, который устанавливается в полости перчаточного ящика или на заглушках панели приборов (в удобном для доступа месте).
- Установить на штатные места детали, а затем протестировать совместную работу устройств.
Как подключить флешку
Если пользователь желает подключить флешку, то потребуется установить разъем USB. Штекер подсоединяется к контактам Aux через специальный конвертер сигналов со встроенным преобразователем напряжения и декодер. Порты выводятся на внешнюю панель корпуса или на заглушки кнопок. Если все сделать правильно, устройство порадует своего обладателя.
