Месторасположение иммобилайзера на ВАЗ-2114: фото где находится блок

Руководство по отключению

Нужно ли отключать иммо или сигналку и как это правильно сделать? Предлагаем более подробно ознакомиться с этими вопросами.

Если есть необходимость — то разумеется, нужно. Необходимость отключения сигналки или иммо возникает в тех случаях, когда система блокирует работу двигателя и запуск силового агрегата становится невозможным.

Если речь идет о сигналке, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка аварийного отключения сигнализации, которая обычно называется сервисной кнопкой Valet

Неважно, это еврокнопка аварийки ВАЗ 2114 нового образца или старого

Что касается того, как правильно отключить иммо своими руками, то процедура выглядит следующим образом:

  1. Для начала вам необходимо найти блок установленной противоугонной системы. Если вы ставили иммобилайзер самостоятельно, то должны знать, где находится управляющий модуль. Если же установка стоит с завода, то модуль должен быть расположен внутри торпеды, прямо под рулевым колесом.
  2. Далее, вам необходимо отсоединить разъем с сигнальными проводами от управляющего модуля. Отключите провода и отведите их в сторону.
  3. Теперь вам нужно будет найти контакты под номером 9 и 18, в общей сложности контактов на разъеме должно быть 20.
  4. Контакты под номерами 9 и 18 необходимо обрезать с помощью канцелярского ножа. Зачистите контакты отрезанных проводов, после чего скрутите их как можно более надежно и заизолируйте. Для изоляции отрезка используйте изоленту. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит следить за состоянием основных систем и узлов транспортного средства.
  5. Далее, установите разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот метод самый простой, однако нужно учитывать, что он не гарантирует правильное отключение противоугонной системы.

Более сложный, но более действенный вариант — перепрошить управляющий блок. Для его реализации вам потребуется паяльник, компьютер с утилитой для перепрошивки, а также программатор для плат.

Перепрошивка осуществляется следующим образом:

  1. Сначала управляющий модуль демонтируется с авто.
  2. Далее, вскрывается крышка устройства.
  3. Теперь вам необходимо найти плату с прописанными данными об иммо. Если в вашем авто используется блок управления Январь версии 7.х, то обозначение схемы — 24С04.
  4. Далее, у вас есть два варианта решения проблемы — вы либо устанавливаете новую схему, либо будет производить очистку старой. Чтобы выполнить очистку, вам потребуется компьютер или ноутбук с операционной системой Windows, а также соответствующей утилитой для очистки памяти. Программ в интернете множество, вы можете подобрать ПО под конкретную модель ЭБУ.
  5. Следующим этапом будет выпайка схемы с помощью паяльника, а также установка новой платы. НУ или вы перепрошиваете схему, как угодно. Если речь идет о прошивке, то с помощью правильно настроенной утилиты вы сможете выполнить эту задачу буквально за несколько минут.
  6. Когда процесс будет завершен, вам остается только впаять обратно новую плату и проверить работоспособность системы.

Как сделать все правильно и не допустить ошибок — узнайте из ролика ниже (автор — канал KV Avtoservis).

Подключив новую сигнализацию, часто сталкиваются с одной проблемой – не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три клеммы: стартер, питание, зажигание. Запутаться тут сложно, но мотор может включаться и глохнуть через 5 секунд. В действительности так работает штатная защита. Как с ней поступить, рассматривается дальше.

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:

В завершение

Важно обращать внимание на модель платы иммобилайзера, особенно в машинах близких к 2004. Часто новую плату АПС-6, ставили в старый корпус АПС-4. Также не забывайте ознакомиться с распиновкой прибора и значением его контактов

Также не забывайте ознакомиться с распиновкой прибора и значением его контактов

Также не забывайте ознакомиться с распиновкой прибора и значением его контактов

Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера

Также не забывайте ознакомиться с распиновкой прибора и значением его контактов. Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера.

Манипуляции с контроллером ЭБУ

Блок контроллера ВАЗ-2114 может принадлежать к следующему семейству – Январь 5.1.X или ИТЕЛМА 5.1. Цифровое обозначение, нанесенное на этикетку, в данном случае выглядит так: 2111-1411020-71 (могут идти цифры «72»). Если последними двумя цифрами будет «пробел» или число «70», значит, установлен контроллер BOSCH M1.5.4. Стирание EEPROM в последнем случае производится с разбором блока, но без пайки. А в первом случае не придется даже открывать крышку блока.

Обнуление EEPROM в контроллере BOSCH

Давайте посмотрим, как выглядит плата контроллера снизу:

Микросхема 24C02 – это и есть память EEPROM. Обведите маркером 5-й и 6-й отводы, B и C. Эти точки предназначены для подключения программатора, который собирают из трех транзисторов.

Схема программатора, о котором шла речь, выглядит тривиально. И значит, можно быстро собрать ее своими руками:

Устройство подключают к COM-порту компьютера. А с разъема MOLEX берут напряжение «12 Вольт». Конечно, «массу» надо тоже взять с этого разъема. Максимальный ток, потребляемый ЭБУ, в любом случае не превысит 0,5 А.

Теперь рассмотрим порядок действий, позволяющих блоку ЭБУ «забыть» о существовании иммобилайзера:

  1. На 18-й и 27-й контакты блока подают напряжение питания (12 Вольт);
  2. Общий провод, то есть «массу» подключают к 19-му контакту;
  3. Ждут 10 секунд;
  4. Подключают контакт B программатора к отводу 5;
  5. Подключают контакт C программатора к отводу 6;
  6. В интерфейсе программы Combiset выбирают пункт «Очистить EEPROM», жмут кнопку «Установить»;
  7. Ожидают несколько минут.

Распайка главного разъема ЭБУ выглядит так:

Приложение Combiset нужно скачивать с официального сайта (almisoft.ru). Подходит даже Demo-версия, доступная в разделе Download.

В самой программе надо правильно установить номер COM-порта, который будет использоваться. Ниже показан порт COM-1, но это – не единственный вариант.

Как «отвязывают» контроллеры «Январь»

Распространенным типом контроллера в автомобилях ВАЗ-2114 являются следующие блоки: Январь 5.1.X и ИТЕЛМА 5.1. Программировать их нужно одинаково. Требуется использовать переходник с COM-порта на K-Line, но изготовить его легко своими руками:

Процедура стирания занимает несколько минут.

Общий совет для всех

Сам блок, о котором говорилось выше и который нужно «отвязывать» от иммобилайзера, находится всегда в одном месте – под крышкой тоннеля справа:

Конечно, речь идет о семействе 2114, а в других автомобилях ВАЗ блок будет найти сложнее. Монтаж и отключение можно выполнить так:

  1. С АКБ снимают клемму «минус»;
  2. Откручивают фиксирующий болт и вынимают фиксатор вместе с блоком;
  3. Отсоединяют разъем.

В ходе установки действия проводят в обратном порядке. Но есть одна хитрость.

После подключения ЭБУ подают питание в сеть. А затем, как это ни странно, нужно включить зажигание и дождаться срабатывания лампы Check. И только затем, выключив зажигание, можно продолжать эксплуатацию.

Заметим, что сам иммобилайзер после прошивки блока не должен даже соприкасаться с последним. Поэтому, отключив от иммобилайзера его клеммник, проводят стандартную доработку:

  1. От клемм 9 и 18 провода отрезают;
  2. Полученные отводы, идущие со стороны шлейфа, соединяют.

Можно и ничего не менять, а просто отключить разъем полностью, утратив некоторые возможности:

  1. Вежливая подсветка;
  2. Управление задними фарами ПТФ;
  3. Управление стеклоподъемниками.

Как видим, на иммобилайзер в современных автомобилях ВАЗ возложено много функций. А отключают его с одной целью – чтобы задействовать сигнализацию с автозапуском.

Модуль обхода иммобилайзера в любом автомобиле ВАЗ хорошо работает в одном случае – когда он включен в разрыв контура антенны. Но не все модули, выпускаемые фабрично, на такой вариант подключения рассчитаны в принципе.

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

Распространённые способы:

  1. Использование инфракрасного передатчика;
  2. С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

Алгоритм действий:

  1. Активируйте иммобилайзер и включите зажигание;
  2. Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
  3. Убираем мигание лампы путем выжимания педали газа;
  4. Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
  5. Убираем ногу с педали – мигание лампы начнется снова;
  6. Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
  7. Отпускаем педаль;
  8. Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан. Алгоритм действий:. Алгоритм действий:

Алгоритм действий:

Включите зажигание. На панели приборов медленно замигает лампочка. Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут. После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке. Снова нажимаем и удерживаем кнопку. Отпускаем ее, как только количество миганий совпадет со второй цифрой кода

Повторяем так еще два раза

Отпускаем ее, как только количество миганий совпадет со второй цифрой кода. Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

  1. Вы отключите зажигание более, чем на 10 сек.
  2. Отключите АКБ.
  3. Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.

Виды приборов

Любой иммобилайзер, не только от ВАЗ, имеет свое назначение. Это устройство должно создавать такие условия, при которых движение автомобиля любые манипуляции с ним автоматически становится невозможным в том случае, если к автомобилю кто-то пытается получить несанкционированный доступ к автомобилю. Хорошо, неправда ли? Кто-то забирается в вашу ВАЗ 2114, пытается тронуться с места, а она не едет и вообще не подает признаков жизни.

В общем, суть устройства иммобилайзер вы поняли. Огромное достоинство именно такого устройства заключается в том, что его электрический блок можно расположить в самом непредсказуемом месте и угонщика хоть тысячу раз сломает голову, но отключить его не сможет.

Ииммобилайзер ВАЗ 2114

По принципу работы также может встречаться различные виды устройства иммобилайзер от завода ВАЗ. Одни обеспечивают полную неподвижность машины, когда вас возле вашей 2114 просто нет рядом. В таком случае угонщик, забравшись внутрь, просто ничего не сможет сделать. Другой вариант — это, когда иммобилайзер дает возможность угонщику с комфортом устроится в машине, даже немного проехать, но в самый нужный момент машина просто встает как вкопанная. Неопытный вор может подумать, что в машине просто что-то сломалось и оставит свою попытку угона. Если же он окажется опытный и поймет, что случилось, то и тут не будет чуда – искать блок управления посреди улицы никто не будет и ему придется уйти.

Также очень интересным являются способы работы таких устройств, они бывают следующих видов:

  • Контактные.
  • Бесконтактные.

Именно этот факт является определяющим при определении цены на устройство. Сейчас разберемся в том, как это все дело работает. В контактной компоновке триггером для срабатывания блокировки авто является тот факт, что запустить мотор пытались не родным уникальным ключом или вовсе без какого-то ключа. Конечно, для ВАЗ 2114 не будет делать индивидуальный ключ на каждый автомобиль, просто замок знает некие особенности именно той модели ключа, которая у него есть и даст запустить мотор с помощью другого.

Другой способ, бесконтактный, куда перспективнее. Здесь все сложнее – авто находится в работоспособном состоянии и иммобилайзер не блокирует ни одну из систем автомобиля пока ключ с его уникальным чипом находится в пределах нескольких метров от авто. То есть, в блоке авто стоит радиоприемник, который фиксирует уникальный код, что издает чип в ключе и авто как бы чувствует, что хозяин здесь и полностью спокойно себя ведет. Как только ключ покидает зону действия сигнала, автомобиль сразу понимает это становится в охраняем режим. Так, что вашу ВАЗ 2114 точно никто не угонит.

Ииммобилайзер ВАЗ 2114

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

  • назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
  • при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
  • в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
  • блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
  • произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

  • снимаем разъем с данного противоугонного устройства;
  • ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

  1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
  2. Снять разъем сигнальных проводов с ЭБУ.
  3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
  4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
  5. Зачистить концы обрезанных проводов контактов.
  6. Скрутить концы обрезанных проводов.
  7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
  8. Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

  • специальное программное обеспечение;
  • компьютер;
  • паяльный фен или паяльная станция;
  • микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

  1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
  2. Открываем заднюю крышку ЭБУ.
  3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
  4. Выпаиваем старую микросхему.
  5. Выбираем один из вариантов следующего шага:
    • или впаиваем новую микросхему;
    • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
  6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
  7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

  1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
  2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

Функции иммобилайзера на ВАЗ-2114

Автопроизводители ВАЗ-2114 считают своим долгом на каждом выпускаемом автомобиле установить противоугонную систему, называемую штатным иммобилайзером. Данное устройство с двигателем (с его контроллером впрыска) связывается с помощью определенных программ. Благодаря программе подается разрешающий сигнал на контроллер, который самостоятельно не инициирует запуск двигателя. То есть программа встроенного противоугонного устройства блокирует начало работы двигателя.

Механизм функционирования иммобилайзера заключается в разрыве соединения электроцепи транспортного средства в одном из значимых мест. Таким местом может быть электрическая цепь зажигания или стартера. Из-за произведенного разрыва автомобиль не заведется и останется стоять на месте неподвижно. Расчет ведется на то, что если угонщик захочет похитить машину, то она будет защищена программой иммобилайзера, который не даст двигателю запуститься.

Чтобы хозяин ВАЗ-2114 смог управлять штатной противоугонной системой, к ней прилагаются электронные кодовые ключи. По инструкции водитель автомобиля должен задействовать электронный кодовый ключ следующим способом:

  • вставить его в специальное гнездо (при контактном типе устройства) или поднести его к индикатору состояния системы – ИСС (при бесконтактном типе устройства);
  • система иммобилайзера считает программный код ключа;
  • отключится блокировка автомобиля.

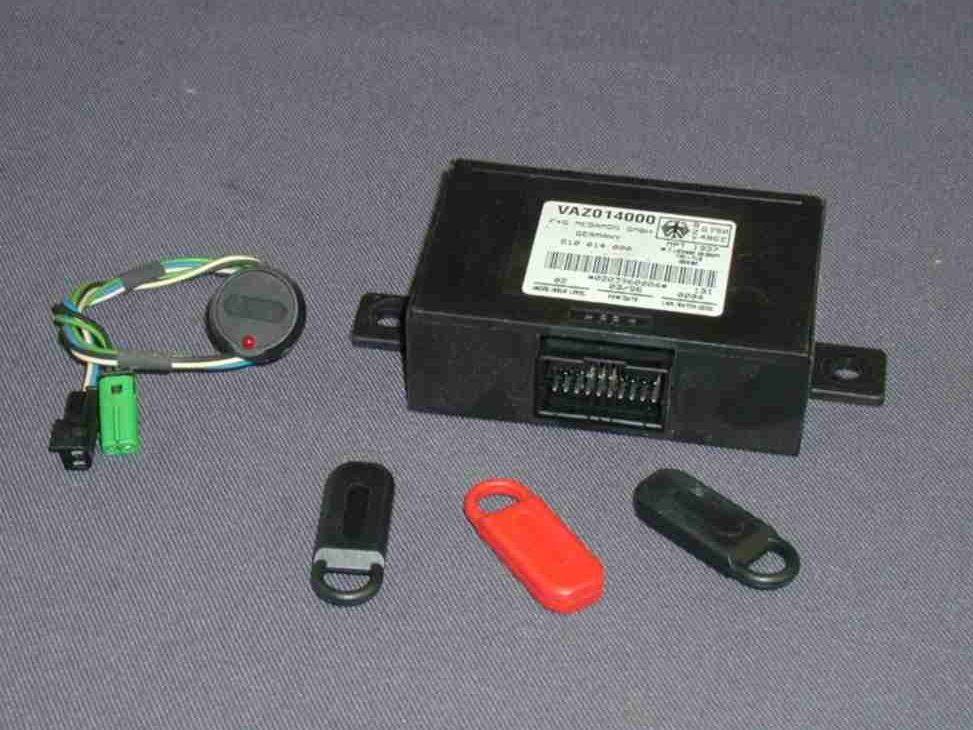

Они различаются по стандартным цветам:

  • рабочий – черного цвета;
  • обучающий – красного цвета.

Изначально следует провести процедуру обучения противоугонной системы, чтобы иммобилайзер срабатывал на рабочий ключ, так как новый автомобиль находится в неактивном состоянии. Активировать его можно только с помощью красного «обучающего» ключа. Как только это произойдет, функции включения и отключения устройства против угона перейдут к рабочему «черному» ключу. Таким образом, штатный иммобилизатор предназначается для защиты транспортного средства от несанкционированного запуска двигателя. Правонарушитель, даже забравшись в салон автомобиля, может попытаться запустить его двигатель. Но поехать у него никуда не получиться потому, что система иммобилайзера в ВАЗ-2114 заблокирует двигатель.

ОБУЧЕНИЕ ПРОТИВОУГОННОЙ СИСТЕМЫ КОДОВЫМ КЛЮЧАМ

После того, как Вы убедились, что противоугонная система находится в неактивном состоянии можно переходить к процедуре обучения (кодирования) кодовых ключей. Для этого следует выполнить следующие действия:

1. Включить зажигание автомобиля, светодиод индикатора состояния системы не позднее, чем через 5 секунд должен загореться постоянным светом. 2. Поднести красный кодовый ключ с маркировкой АПС-4 к индикатору. 3. Удерживая красный кодовый ключ выключить зажигание. Светодиод должен продолжать гореть, а зуммер блока управления издаст короткий звуковой сигнал. 4. Убрать красный кодовый ключ от индикатора. Не позднее 5 секунд после выключения зажигания светодиод должен замигать с частотой 10 раз в секунду. Если этого не произошло, следует, не включая зажигания подождать не менее 15 секунд и вернуться к повторению п.1. 5. Не позднее 20 секунд после начала мигания светодиода поднести первый черный кодовый ключ с маркировкой АПС-4 к индикатору. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. 6. Убрать обученный черный ключ. Не позднее 20 секунд после возобновления мигания светодиода поднести другой черный ключ. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. Примечание. Противоугонная система позволяет обучить до четырех черных кодовых ключей. Процедуру их обучения следует повторить согласно п.6. 7. Убрать второй обученный черный ключ и не позднее 20 секунд поднести красный ключ к индикатору. Светодиод загорится, а зуммер издаст звуковой сигнал. Убрать красный ключ от индикатора. 8. Не позднее, чем через 15 секунд после включения светодиода следует включить зажигание автомобиля. Если на Вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее 3 секунд светодиод погаснет, а зуммер издаст звуковой сигнал. После чего зажигание выключить. Если установлен контроллер МП7.0, то по истечении 3 секунд после включения зажигания светодиод будет продолжать гореть. Не позднее чем через 10 секунд, пока горит светодиод, следует выключить зажигание автомобиля. Светодиод погаснет, а зуммер издаст звуковой сигнал. 9. Подождать с выключенным зажиганием не менее 6 секунд. 10. Провести контроль обученной противоугонной системы. Для этого следует включить зажигание автомобиля, зуммер должен издать звуковой сигнал, а светодиод индикатора замигать с частотой 2 раза в секунду. Провести пробный запуск двигателя в течение 3. 5 секунд, двигатель запускаться не должен. Выключить зажигание, подождать не менее 6 секунд и повторить пробный запуск двигателя, двигатель запускаться не должен.

Примечание. Если двигатель запускается, это означает, что процедура обучения выполнена неправильно или превышено время ожидания в каком-либо интервале и противоугонная система автоматически возвратилась в исходное неактивное состояние. В этом случае процедуру обучения следует повторить, но перед каждым повтором обучения необходимо выключить зажигание на время не менее 15 секунд.

11. Выключить зажигание, не позднее чем через 10 секунд после выключения зажигания поднести к индикатору один из обученных черных ключей, зуммер должен издать 2 звуковых сигнала, а светодиод погаснуть. Включить зажигание и провести пробный запуск двигателя, двигатель должен запуститься. 12. Выключить зажигание, открыть и закрыть дверь водителя. Через 15 секунд зуммер должен выдать звуковой сигнал в ускоряющем темпе в течении еще 15 секунд, а светодиод индикатора гореть мерцающим светом, что свидетельствует о выполнении режима автоматической установки на иммобилизацию (блокировку запуска двигателя). По истечении этого времени звучание зуммера прекращается, а светодиод переходит в режим мигания один раз в 2,5 секунды.

Что делать в таких случаях

p, blockquote 26,1,0,0,0 —>

Если есть подозрение на неисправность системы иммобилайзера и соответствующие признаки, самым правильным является проведение компьютерной диагностики. Она обязательно даст сообщение о неисправности системы иммобилайзера либо блокировании системы управления двигателем.

p, blockquote 27,0,0,0,0 —>

В некоторых моделях автомобилей, например Daewoo Matiz, неисправный иммобилайзер иногда не позволяет произвести диагностику блока управления двигателем.

p, blockquote 28,0,0,0,0 —>

Видео — возможная причина того, что иммобилайзер не дает завести машину:

p, blockquote 29,0,0,0,0 —>

p, blockquote 30,0,0,0,0 —>

Если нет возможности экстренно сделать диагностику, можно применить следующий алгоритм поиска и устранения неисправности:

p, blockquote 31,0,0,0,0 —>

1. Проверить, не утерян ли чип из родного ключа. Возможно, ключ уронил ребенок, затем его собрал, чип куда-нибудь закатился. Для этого следует разобрать родной ключ.

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

2. Если внутренности ключа имеют электронную схему и чип, подключенный к ней, возможно, разрядился элемент питания ключа, его лучше на всякий случай заменить на аналогичный.

p, blockquote 34,0,0,0,0 —>

p, blockquote 35,0,0,0,0 —>

3. Если есть дополнительный ключ или дубликат, можно попробовать запустить двигатель с его помощью.

p, blockquote 36,0,0,0,0 —>

4. В том случае, если дубликат отсутствует, необходимо удостовериться, что чип исправный. Его прошивка может «слететь» случайным образом. Для этой операции понадобится специальное оборудование. Можно воспользоваться услугами изготовителей дубликатов автоключей, эта услуга недорогая. Ключ помещается в поле катушки, и происходит считывание кода. Если чип нерабочий, код не индицируется, чип подлежит замене.

p, blockquote 37,0,0,0,0 —> adsp-pro-2 —>

5. Следующий этап – проверка петли накачки. Для этого можно использовать самодельную петлю со светодиодом, подключенным к ней. Она размещается в область действия петли накачки, расположенной на замке зажигания. При наличии сигнала опроса светодиод будет моргать.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,1,0 —>

Петлю можно «прозвонить» с помощью мультиметра, ее сопротивление обычно в пределах от 20 до 500 Ом. Обрыв петли или ее короткое замыкание приводит к отказу считывания кода, петлю необходимо ремонтировать либо менять.

p, blockquote 40,0,0,0,0 —>

6. Следующий этап проверки – контроль напряжений, поступающих на блок иммобилайзера. Обычно на него поступает минусовая шина питания, плюс 12 Вольт по шине 30 (постоянно) и +12 Вольт по шине 15 (через замок зажигания). Распиновка блока иммобилайзера может быть различной, но эти напряжения все равно должны поступать. Если они отсутствуют, необходимо проверить все предохранители (если неизвестно, какие отвечают за подачу питания на иммобилайзер). Как правило, они расположены в салонном блоке предохранителей.

p, blockquote 41,0,0,0,0 —>

7. Аналогичным образом поступают при проверке напряжений по цепям питания блока управления двигателя. Это сделать проще, так как найти предохранители, отвечающие за его работу, проще.

p, blockquote 42,0,0,0,0 —>

8. Иногда в случае отказа запуска двигателя помогает временное отключение клемм аккумуляторной батареи (не менее, чем на 15 минут).

p, blockquote 43,0,0,0,0 —>

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
