Предкамерный двигатель и форкамера

Факельное зажигание

Мы отнюдь не отрицаем того, что факельное зажигание, которое сейчас привлекает у нас столько внимания, не заслуживает к себе самого серьезного отношения

Однако мне хотелось бы подчеркнуть, что это мероприятие не должно заслонить или ослабить внимание к другим, на наш взгляд, не менее важным вопросам, что, к сожалению, наблюдается в ряде случаев.
 . Воспламенение очень бедной смеси требует применения предкамер, факельного зажигания и других подобных устройств.
 . Воспламенение очень бедной смеси требует применения предкамер, факельного зажигания и других подобных устройств.

Воспламенение очень бедной смеси требует применения предкамер, факельного зажигания и других подобных устройств.

Двигатели, использующие газ низкого давления, с факельным зажиганием, работают по тем же принципам, что и двигатели с высоким давлением газа, но горючий газ у них смешивается с воздухом при меньшем давлении во впускном трубопроводе или в предкамере и затем поступает в цилиндр. После этого в цилиндр впрыскивается дистиллятное топливо, которое инициирует процесс сгорания. У этих двигателей несколько короче процесс газообмена, что понижает термический КПД.

Еолыпое значение в деле расширения применения га-зодизплей имеет применение факельного зажигания га-зовоздушпой смеси, осуществляемого запальным жидким топливом. Этот способ важен для работы по газожидкостному циклу двухтактных дизелей во всем диапазоне нагрузок и при параллельной работе, чего не удавалось достигнуть для двухтактных дизелей с обычным искровым зажиганием.

Двигатели, работающие на газе высокого давления, с факельным зажиганием, действуют по принципу газодизеля, когда заряд вспомогательного топлива ( обычно дистиллятного, около 5 % общего количества топлива) впрыскивается через топливный клапан непосредственно перед ВМТ и инициирует процесс сгорания. Газ воспламеняется по мере поступления в цилиндр, что обеспечивает полноту сгорания без детонации и преждевременного воспламенения. В этих двигателях около 5 – 7 % эффективной мощности затрачивается на сжатие газового заряда. При прекращении подачи газа они могут переводиться на работу на дистиллятном топливе.

Безусловно, мощным средством интенсификации зажигания бедных смесей является так называемое факельное зажигание. Работы по этому типу зажигания широко ведутся в промышленности и в научно-исследовательских институтах. Тем не менее мне не представляется целесообразным подробно останавливаться на этом вопросе.

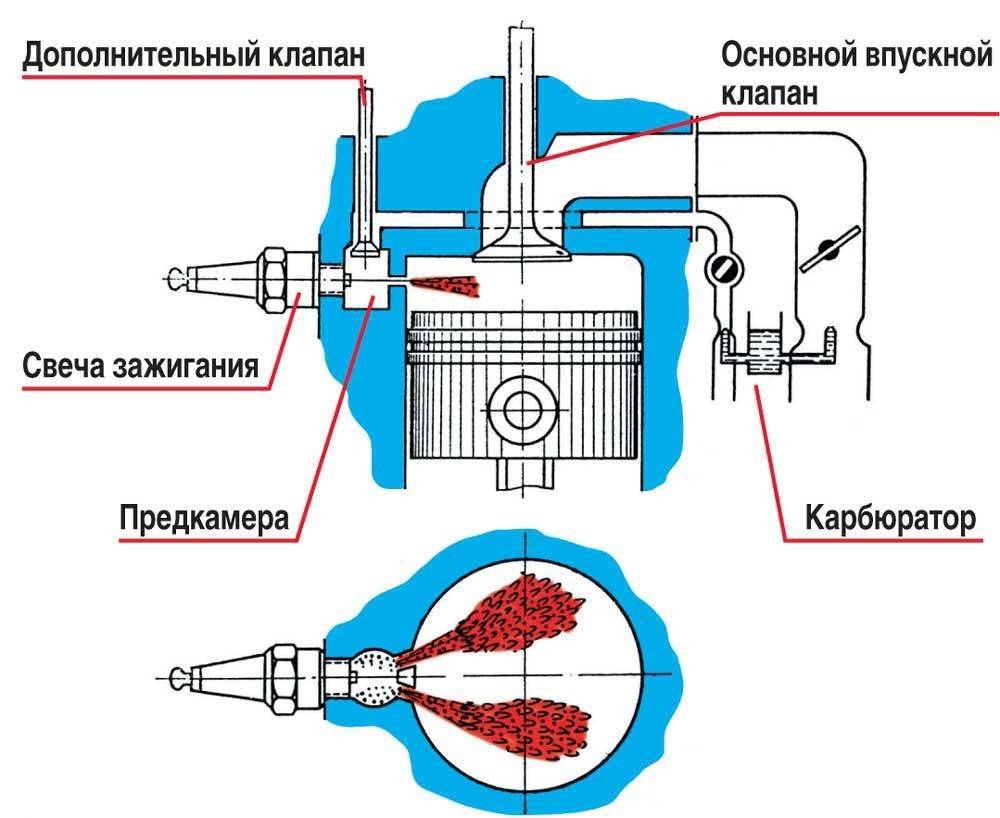

Схема камеры сгорания Головка цилиндра ГАЗ-51Ф двигателя с факельным зажига – с факельным зажиганием. нием смеси.| Нагрузочные характеристики двигателей.

На рис. 34 показана головка одного из цилиндров двигателя ГАЗ-51Ф с факельным зажиганием, разработанного на Горьков-ском автомобильном заводе. Го-ловка цилиндров имеет предкамеры 2, которые соединены с основными камерами сгорания 6 двумя каналами А, расположенными под углом.

Только в последнее время стало возможно применение переобедненных смесей на двигателях специальной конструкции с факельным зажиганием смеси, от вспышки нормальной или экономичной смеси в запальной зоне камеры сгорания двигателя.

В нашей стране сейчас подготавливается выпуск новых грузовиков ГАЗ-52, на которых будет установлен верхнеклапанный двигатель с факельным зажиганием ( форкамерный), что позволит на 10 – 15 % снизить, расход топлива, а также значительно уменьшить загрязнение воздуха окисью углерода и повысить скорости автомобилей.

Наиболее перспективными являются двигатели с наддувом, газотурбинные, с непосредственным впрыском легкого топлива и принудительным воспламенением, с факельным зажиганием, а также роторно-поршневые и многотопливные двигатели.

Диаграммы идеальных циклов.

По смешанному: а иклу работают дизельные двигатели с воспламенением от сжатия, а также газодизельные и газовые двигатели с факельным зажиганием.

Схема работы газодизеля с факельным зажиганием.

При сжатии ( рис. 140, б) ( положения / и / /) клапаны 1 и 3 закрыты, газовоздушная смесь поступает в камеру факельного зажигания, разбавляя воздухом находящийся в ней газ.

Проблемы холодного запуска дизелей

Проблема холодного старта на дизеле существовала с момента их производства. Автомобиль, простоявший ночь на морозе запустить утром было сложно. Водители КамАЗов порой, рискуя пожароопасностью, бензиновой лампой (в народе называют «паяльная лампа») открытым высокотемпературным пламенем грели масло в картере и топливные отстойники. После запуска холодный еще двигатель начинал свою работу с повышенным шумом и огромными клубами черного выхлопа отработанных газов. Сложность запуска дизеля в холодное время объясняется с очень низким испарением солярки. Согласно существующим ГОСТам температура замерзания дизельного топлива, а следовательно изменения его вязкости, показателей испарения делится на два вида: — летняя марка топлива, работающая в диапазоне температур от минус 10 до минус 5 градусов; — зимняя, с увеличенным диапазоном от минус 35 до минус 25 градусов.

Своевременный переход на соответствующие марки солярки, в зависимости от климатических условий, обеспечивал надежный удачный запуск.

Большую роль в пуске холодного двигателя сыграла разработанный подогрев воздуха внутри цилиндров свечой накаливания. Это был революционный прогресс в решении проблемы, особенно в холодных областях России.

Принцип работы свечи накаливания очень простой. При включении зажигания на свечи поступает импульсное напряжение, о чем информирует загорающийся на щитке приборов индикатор работы свечей (желтая лампа с символом спирали). Свечи прогреваются и, соответственно начинают воздействовать на молекулы воздуха, ускоряя их движение в цилиндрах двигателя. Процесс прогрева происходит в течение 20-30 секунд, контрольная лампа на панели гаснет и это является сигналом, разрешающим запуск двигателя.

Кроме свечей накаливания, работающие на прогрев воздуха в цилиндрах дизеля, другой тип свечей также разработан в этих целях, но прогрев происходит во впускной системе. Тип таких свечей называется факельным.

Факельная свеча вворачивается в впускной коллектор и через специальный штуцер к ней подводится солярка. На выходе свечи укладывается сетка в несколько слоев (в зависимости от типа свечи), которая смачиваясь соляркой испаряет ее под воздействием электрического накаливания электродов. Пары солярки подхватываются набегающим потоком воздуха, засасывающего поршнями и происходит реакция воспламенения, образующего на свече факел открытого пламени, размером до 30 мм. Факел, созданный накалом свечи и поступающего из атмосферы воздуха, начинает мгновенно прогревать воздух, поступающий в цилиндры двигателя.

При включении зажигания на панели приборов загорается контрольная лампа накаливания свечи. Готовность свечи к поджигу факела сообщает та же контрольная лампа, сменив режим постоянного свечения на мигающий режим.

Сигнализирующая миганием контрольная лампа сообщает водителю о возможности произвести вращение коленчатого вала стартером. При включении стартера автоматически открывается клапан подачи дизельного топлива в свечу и факел разгорается, поднимая температуру воздуха, который в свою очередь распределяется по цилиндрам. После успешного запуска дизеля, факельная свеча продолжает работать, обеспечивая ровный холостой ход и прекращается при заданной температуре двигателя.

Возникают ситуации, когда двигатель не запускается в морозную погоду. Возможными причинами могут быть:

— сильно разряжена аккумуляторная батарея;

— неисправна свеча накаливания или факельная свеча;

— заправлен бак не соответствующим климатическим условиям дизельным топливом;

— подсос воздуха на топливной магистрали;

— подкачивающий топливный насос не обеспечивает необходимое давление;

— неисправность ТНВД;

— низкая компрессия в цилиндрах.
