Давление в кондиционере автомобиля – измеряем и настраиваем

Какое давление должно быть и как заправить кондиционер после проверки

Давление в различных контурах системы зависит от целого ряда факторов. Как отмечалось ранее, в значительной степени на этот показатель влияет температура воздуха и тип рабочей жидкости.

Так или иначе, в большинстве своём современные системы кондиционирования, как правило, заправляются универсальными видами хладагентов, которые имеют схожие рабочие параметры. Наиболее распространённым из них является так называемый 134 фреон.

Так, при теплой погоде этот вид хладагента должен находиться в системе кондиционирования под давлением равным:

  • 12 – 15 кг/см2 в контуре высоко давления;
  • 1,5 – 5 кг/см2 в контуре низкого давления.

Необходимо помнить, что это одна из ключевых эксплуатационных характеристик климатических систем автомобиля. Она позволяет судить об исправности её рабочих узлов и элементов.

Обязательно прочитайте: Как самому заделать трещину на пластиковом бампере

Процедура по замеру давления кондиционера зачастую приводит к потере хладагента. В связи с этим возникает необходимость пополнить систему до требуемого значения.

Для проведения дозаправки системы следует иметь при себе некоторое оборудование. В список снаряжения входит:

  • манометрический блок;
  • пара шлангов для кондиционера;
  • резервуар с рабочей жидкостью;
  • переходные фитинги с запорной арматурой.

Справиться с дозаправкой системы фреоном будет под силу даже начинающему автолюбителю, стоит только придерживаться пошаговой инструкции:

  • приверните фитинг с краном к резервуару с фреоном;
  • соедините фитинг со шлангом;
  • другой конец шланга соедините с манометрической станцией;
  • оставшийся шланг с фитингом смонтируйте на другом выводе манометрического блока;
  • приступайте непосредственно к дозаправке системы, открыв кран.

Чтобы уточнить заправочную ёмкость системы кондиционирования конкретного автомобиля, достаточно взглянуть на информационную табличку под капотом вашего авто. Изучив её, вы узнаете тип/марку рабочей жидкости и объём системы.

Температурные границы и функции внутри режима

У «полностью автоматических» кондиционеров уровень «комфорта» может различаться в зависимости от производителя оборудования (у разных моделей заводом может быть запрограммирована разная температура). Среди присутствующих на российском рынке торговых марок чаще всего устанавливаются границы:

  • Минимальная — 21°по Цельсию;
  • Максимальная — 27°по Цельсию.

При включении режима «AUTO», оборудование самостоятельно определяет нужную температуру в комнате, регулируя её в соответствии с заданными системой настройками (часто кондиционеры поддерживают 23-25 градусов). Точность температурных границ в автоматическом режиме обычно колеблется не более 2 градусов. Большинству современных моделей доступна корректировка климата с помощью функций, которые прибор может включать попеременно:

  • Обогрев;
  • Охлаждение;
  • Вентилирование;
  • Осушение.

Какой из них будет применен системой, зависит от температуры в комнате на момент включения режима «Авто».

Таким образом, при включении автоматического режима в помещении, температура которого ниже заданного на пульте, будет произведен нагрев воздуха. После чего прибор перейдет в режим ожидания. Когда сплит-система будет активирована при высоких температурах, произойдет охлаждение воздуха до заданных критериев, затем оборудование самостоятельно переключится на режим ожидания. При колебаниях температуры за пределы «заводских» установок, произойдет автоматическое включение процесса охлаждения либо подогрева.

Повышенная влажность и застоявшийся воздух

После включения сплит-системы, в некоторых моделях при помощи датчиков оценивается не только температура, но также степень влажности. Кондиционер в режиме «Авто» активизирует функцию «Осушения» при высоких показателях влажности, и «Вентилирования» – для циркуляции воздушных потоков.

Не холодит кондиционер? Как заправить? Таблица давления фреонов

Для работы любого кондиционера требуется хладагент, который также называют фреон. Фреон – это фтор и хлорсодержащие производные углеводородных соединений, которые используют в качестве хладагентов в современных холодильных агрегатах. На сегодняшний день существует более 40 типов устойчивых соединений, обладающих различными индивидуальными свойствами. В бытовых кондиционерах чаще всего используют два типа хладагента: фреон R22 и фреон R410a. Буква R обозначает Refrigerant – охладитель, хладагент. Самостоятельно купить хладагент, и произвести заправку возможно, но только при наличии специализированных дорогостоящих инструментов, так что значительно дешевле и лучше будет пригласить специалиста! Увидеть давление хладагента в системе можно с помощью манометрической станции.

Во время работы системы не охлаждение, манометр синего цвета (низкого давления) замеряет давление на входе контура магистрали во внешний блок — сторона всасывания хладагента (перед компрессорно-конденсаторным блоком), манометр красного цвета (высокого давления) измеряет давление на выходе контура магистрали из внешнего блока — сторона нагнетания (после компрессорно-конденсаторного блока).

Максимальные показатели низкого и высокого давления для каждого типа системы, при любом типе хладагента обычно указаны на корпусе в табличке завода производителя:

Discharge side — сторона нагнетания, то есть высокого давления, хладагент (фреон) находится в жидком состоянии, после процесса сжатия компрессором в наружном блоке;

Suction side — сторона всасывания, то есть низкого давления, хладагент (фреон) находится в газообразном состоянии, после процесса испарения во внутреннем блоке кондиционера.

В бытовых кондиционерах, работающих в режиме охлаждения в теплое время года, необходимо производить замер низкого давления на стороне всасывания хладагента, то есть с помощью синего манометра. Манометрическая станция с помощью специализированного шланга подключается к сервисному вентилю, который располагается в месте подключения толстой (газовой) трубки к внешнему блоку. Нужно дать системе поработать (при включенном компрессоре) в режиме охлаждения минут 10 — 15, и после смотреть на показания манометра. Обязательно проводить измерение только во время работы компрессора.

Но для того, что бы производить дозаправку, необходимо знать какое давление должно быть в данном кондиционере. Для этого применяется таблица давления фреонов. Ниже вы найдете таблицы с параметрами давления для разных типов фреонов и наиболее распространенных мощностей кондиционеров. Для качественного производства измерения давления и вынесения корректной оценки, рекомендую замерить температуру воздуха внутри помещения и на улице. Также нужно учесть, что приведенные в данных таблицах данные могут немного отличаться от замеряемых в ваших конкретных условиях.

Включаем функцию «AUTO»: пошаговая инструкция

Несмотря на то, что указанная функция имеет сложное техническое значение и самостоятельно «выбирает» нужные действия, ее предназначение – облегчить эксплуатацию сплит-системы. Включается она очень просто:

  1. Включаем оборудование в сеть, т.е. шнур с вилкой вставляем в розетку. Может прозвучать характерный сигнал и жалюзи прибора должны установиться в начальное положение;
  2. При помощи пульта нажимаем кнопку «ON/OFF»;
  3. Затем нажимаем кнопку «Mode» несколько раз, чтобы на пульте «загорелась» надпись «Auto» или индикатор автоматического режима (может быть обозначено как треугольник, в виде различных круговых стрелок или буквы «А»). Каждое нажатие кнопки «откликается» звуковым сигналом.
  4. Некоторые модели предполагают возможность изменения температуры для указанного режима. Меняем ее при помощи клавиш «+»/«-», соответственно повышая или понижая требуемую температуру.

Важно!

Некоторые модели кондиционеров могут сразу запуститься после включения вилки в розетку. В этом случае, пропускаем второй шаг (не нажимаем кнопку «ON/OFF»).
На пультах всех кондиционеров отображается еще скорость вентилятора. Этот вентилятор может иметь автоматическую скорость. Т.е. на дисплее может гореть надпись «auto», которая относится именно к скорости вентилятора, а не к режиму «авто»

Важно эти две настройки отличать!

Диагностика автокондиционеров перед заправкой

Заправка автокондиционера начинается с осмотра и диагностики системы. Так как кондиционер в автомобиле устройство достаточно сложное, то при его заправке диагностика ограничивается лишь поиском косвенных признаков неисправностей и возможных утечек хладагента.

Прежде всего, необходимо открыть капот и найти два сервисных порта (высокого и низкого давления) и компрессор кондиционера – обычно он находится в районе приводного ремня дополнительного оборудования, от которого и вращается шкив компрессора.

Далее процесс предварительной диагностики проходит следующим образом:

Аккуратно откручиваются пластиковые колпачки с сервисных портов, после чего к ним подключается станция для заправки автокондиционеров (подробнее об оборудовании читайте ниже по тексту). Поочередно открываются порты низкого и высокого давления, и по показаниям манометров определяется давление хладагента в системе. Наличие давления в обоих портах указывает на то, что в системе есть хладагент, и больших утечек нет. Далее заводят двигатель автомобиля, включают кондиционер и наблюдают за работой системы кондиционирования

Прежде всего, обращают внимание на работу компрессора (включение приводной муфты) и на изменение давления в системе по показаниям манометров. После включения муфты компрессора в контуре низкого давления автокондиционера давление хладагента должно снизиться, а в контуре высокого давления – увеличиться

Давление в контуре высокого давления ниже 10-12 бар указывает на недостаточное количество хладагента в системе. Рукой на ощупь проверяется температура трубки контура низкого давления (толстая трубка)

Если она теплая, то, скорее всего, это также говорит о том, что в системе мало хладагента.

Недостаточное количество хладагента в системе приводит к тому, что компрессор автокондиционера постоянно работает, пытаясь накачать давление, но накачать его не может (при этом кондиционер в автомобиле не холодит). Это очень плохо, так как появляется дополнительная нагрузка на двигатель (причем постоянная), а компрессор недополучает из хладагента смазку, что значительно снижает его ресурс.

Параметры давления фреона R410a на стороне всасывания

Мойка наружного блока кондиционера при помощи минимойки KARCHER

Заправка кондиционера, дозаправка кондиционера, проверка давления.

Для работы кондиционеру необходим хладагент – газ фреон. В бытовых системах, как правило, используются два типа хладона: фреон R22или фреон R410a. Буква R обозначает Refrigerant – охладитель, хладагент. Самостоятельно купить фреон, и осуществить заправку кондиционера возможно, но лучше пригласить специалиста!

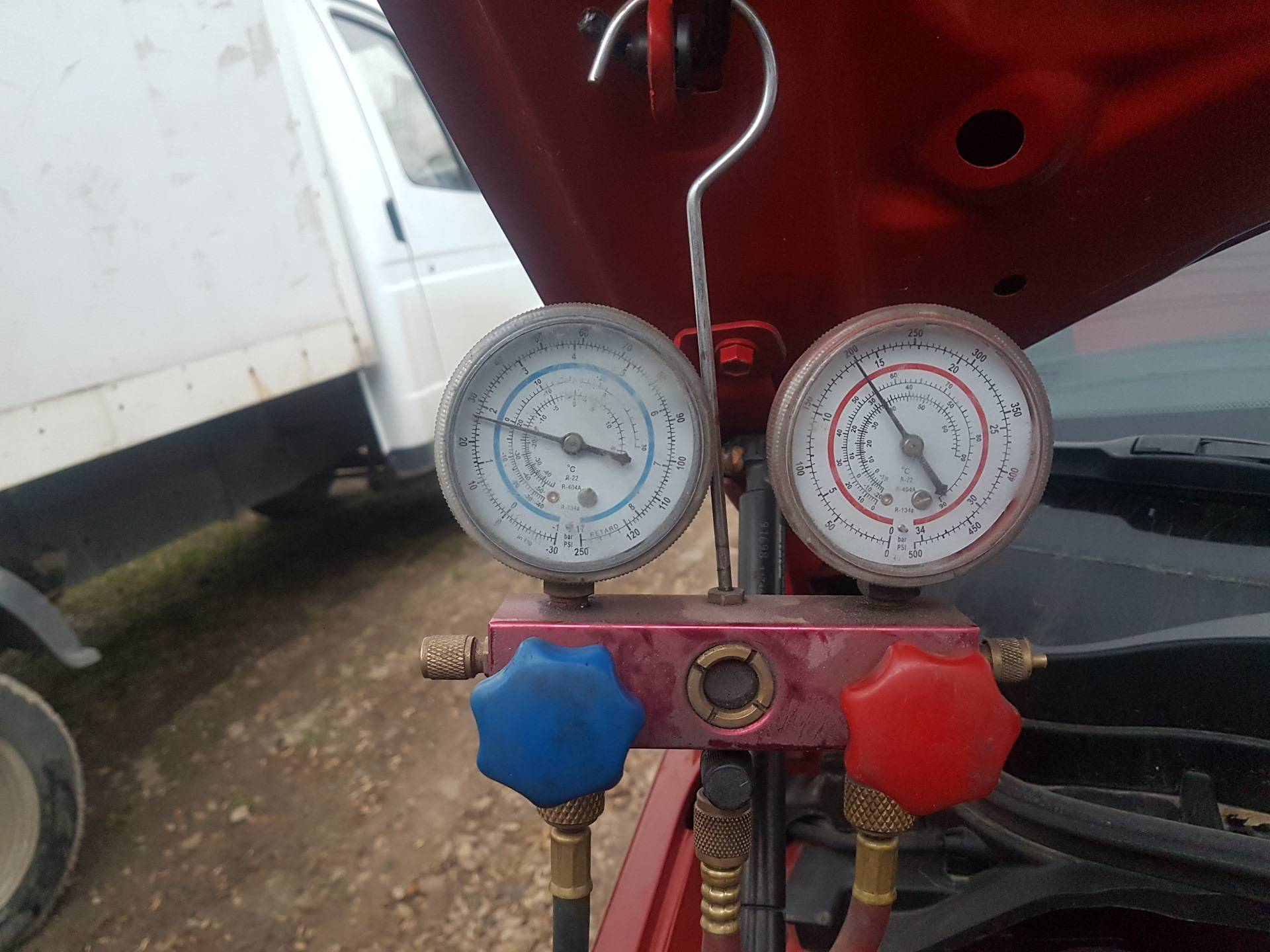

Проверить давление фреона в кондиционере можно при помощи манометрической станции.

Манометрическая станция под R22Манометрическая станция под R410a

При работе кондиционера в режиме охлаждения, манометр синего цвета (низкого давления) измеряет давление на входе контура магистрали в наружный блок — сторона всасывания хладагента (перед компрессорно-конденсаторным блоком), манометр красного цвета (высокого давления) измеряет давление на выходе контура магистрали из наружного блока — сторона нагнетания (после компрессорно-конденсаторного блока).

Максимальные показатели низкого и высокого давления для каждого кондиционера, при любом типе фреона, как правило, указаны на корпусе внешнего блока на заводской маркировке:

Discharge side — сторона нагнетания, то есть высокого давления, хладагент (фреон) находится в жидкостном состоянии, после процесса сжатия компрессором в наружном блоке;

Suction side — сторона всасывания, то есть низкого давления, хладагент (фреон) находится в газообразном состоянии, после процесса испарения во внутреннем блоке кондиционера.

В бытовых сплит-системах, при работе в режиме охлаждения в теплое время года, как правило, измеряют низкое давление на стороне всасывания хладагента, то есть по синему манометру. Для измерения манометр при помощи специального шланга подключается (накручивается) к сервисному вентилю, который находится в месте присоединения более толстой трубки к наружному блоку. Далее даем поработать кондиционеру (при работающем компрессоре) в режиме охлаждения минут 10 — 15, и смотрим на манометр

Важно помнить, что компрессор периодически отключается, измерения проводятся только при его работе

Ниже приводятся таблицы с параметрами давления для различных типов фреонов и популярных мощностей кондиционеров. Для процесса измерения давления, желательно знать (измерить) температуру воздуха внутри и снаружи помещения

Также важно понимать, что приведенные ниже (в таблицах) параметры могут незначительно отличаться от измеряемых в данных конкретных условиях

Параметры давления фреона R410a на стороне всасывания

Источник

Методы контроля количества фреона

Выясняя, как самому заправить сплит систему фреоном, следует помнить, что количество хладагента должно быть достаточным, но не чрезмерным. Если в контуре будет слишком много газа, работа устройства будет серьезно нарушена, поскольку хладагент просто не будет успевать испаряться. Это может серьезно повредить компрессор.

Такая ситуация для устройства хуже, чем если в системе будет недоставать несколько граммов хладагента. Поэтому во время заправки нужно организовать контроль количества фреона, поступающего в систему.

Делают это следующими способами:

  • измеряя изменение массы баллона с хладагентом;
  • учитывая давление в системе, которое должно достичь определенного показателя;
  • оценивая состояние контура через смотровое стекло;
  • учитывая изменение температуры у вентилятора внутреннего блока.

Самый простой способ контролировать количество фреона – фиксировать изменение веса баллона. Для этого перед заправкой емкость с хладагентом ставят на весы, обнуляют результат и наблюдают за изменением показателей при открытом кране баллона.

Как только его вес уменьшится на необходимую величину, заправку сразу же прекращают. Конечно, этот метод используется только для полной заправки контура. Если нужно просто дозаправить систему, то предварительно нужно узнать вес хладагента, который уже имеется внутри, а в домашних условиях это сделать затруднительно.

Существуют профессиональные весы, предназначенные для этих целей, но многие мастера обходятся недорогими бытовыми моделями.

Прибор должен соответствовать следующим требованиям:

  • грузоподъемность – не менее 20 кг;
  • градация шкалы – от 100 г;
  • наличие опции взвешивания тары.

Удобнее всего использовать электронные весы, по которым проще отслеживать изменение веса емкости с хладагентом.

Другой доступный вариант – довести давление внутри контура до нужного показателя. Чтобы выполнить такую заправку, понадобится манометрический коллектор. С помощью этого прибора оценивается давление внутри системы.

Хладагент подают на контур небольшими порциями, постоянно сверяя сведения о давлении с нормативным показателем, пока не будет достигнуто совпадение.


До заправки системы хладагентом необходимо выяснить, почему возникла утечка, а затем устранить обнаруженные неполадки. Повторная проверка выполняется после окончания работ

Коллектор – достаточно дорогое оборудование, которое не имеет смысла покупать, чтобы использовать один раз в несколько лет. Он пригодится не только на этапе закачки фреона, но также и при осушении и вакуумировании системы. Можно занять такой прибор у знакомого мастера или арендовать в специализированной точке.

Метод с применением смотрового стекла доступен профессионалам. Он состоит в том, чтобы наблюдать за состоянием потока хладагента, отслеживая момент, когда из него исчезнут пузырьки воздуха. В домашних условиях часто используются первые два метода.

Измерение температуры – простой, но не слишком надежный способ. У вентилятора при заполненном контуре температура обычно должна составлять около восьми градусов, хотя существуют модели, для которых этот показатель равен пяти, допускается отклонение на пару градусов. Хладагент вводят малыми порциями, периодически делая замеры.

Диагностика кондиционера перед заправкой

Осмотр оборудования и заправка кондиционера в автомобиле нужно начинать с диагностических мероприятий

Поскольку система кондиционирования устроена сложно, заправляя оборудование, нужно обратить внимание на возможные поломки, проверить, не течет ли фреон.. Для начала открываем капот и находим 2 сервисных порта высокого и низкого давления, а также компрессор

Чаще всего он расположен в области приводного ремня допоборудования, от него происходит вращение шкива компрессора.

Для начала открываем капот и находим 2 сервисных порта высокого и низкого давления, а также компрессор. Чаще всего он расположен в области приводного ремня допоборудования, от него происходит вращение шкива компрессора.

Перед заправкой кондиционера в автомобиле фреоном выполняем предварительную диагностику. Алгоритм действий следующий:

Осторожно откручиваем колпачки из пластика с сервисных портов, затем к ним подключаем станции для заправки кондиционера.
По очереди открываем порты низкого и высокого давления. Изучаем показания манометров, чтобы определить давление фреона в системе
Если давление оптимальное, значит, в системе достаточный объем хладагента, и протечки нет.
Затем заводим машину, включаем кондиционер и смотрим, как функционирует система
Важно обратить внимание на компрессор, включается ли приводная муфта, а также на то, как изменяется давление – для этого изучаем показания манометров.
Как только включится муфта компрессора, в контуре низкого давления кондиционера понизится давление фреона, в контуре высокого давления, напротив, увеличится

Если давление меньше 10–12 бар, значит в систему нужно добавить хладагент.
Нащупываем рукой толстую трубку контура низкого давления, проверяем температуру
Если она теплая, значит в системе недостаточно фреона.

Если вы не смогли купить фреон и выполнить заправку кондиционера в автомобиле вовремя, компрессор будет непрерывно функционировать, чтобы поднять давление, однако накачать его он не сможет, при этом вы заметите, что кондиционер не охлаждает воздух. Нельзя допускать подобную ситуацию, поскольку в этом случае ДВС станет постоянно испытывать нагрузку, в компрессоре окажется недостаточно смазки из фреона, в результате он быстро выйдет из строя.

Как проверить давление

Для проверки давления в кондиционере нужно шланги от манометров подключить к тестовым вентилям, размещенным сбоку на внешнем модуле. Затем включить кондиционер в режиме «охлаждение» и дать поработать минут 12-15, только потом открыть краны и смотреть на показания. Рабочее давление в системе нужно проверять при включенном компрессоре.

При этом один манометр с синим циферблатом, подсоединенный к входному штуцеру, покажет низкое значение, а другой, красного цвета, подключенный к выходному – высокий показатель давления. Причем цифры эти могут отличаться, поскольку данная характеристика колеблется в зависимости от многих факторов, в первую очередь, от температуры на улице и окружающего воздуха в комнате.

Для того чтобы нормализовать напор в кондиционере, обычно пользуются двумя методами:

• Дозаправкой;

• Стравливанием.

Чтобы при проведении дозаправки не ошибиться, и не допустить высокого давления в сплит системе, нужно сделать корректировку полученных замеров с температурой окружающей среды. Производить ее удобнее всего с помощью таблиц, в которых кроме замеряемых показателей указана мощность кондиционера.

Таблица давления хладагента

Таблица давления фреона

Факторы, влияющие на давление

Многие обыватели, не имеющие навыков и знаний в этой области, определяют количество газа только по напору в системе. Однако данное определение часто ошибочно (особенно в зимнее время), так как в случае увеличения температуры окружающей среды, фреон испаряется быстрее, соответственно, возрастает напор в контуре кондиционера.

И, напротив, при ее уменьшении большее количество хладагента находится в жидкостном состоянии, и давление снижается. Любые современные кондиционеры и мульти-сплит системы поставляются с уже закаченным хладагентом. И если по каким то признакам окажется утечка, то прежде необходимо найти неполадку, устранить ее, и лишь затем заполнять магистраль газом. В противном случае, вся работа будет напрасной.

До того, как дозаправить систему, надо проверить фреон в кондиционере и определить его количество, причем сделать полную диагностику способен только специалист. В его обязанности входит не только подсоединять станцию с манометрами к нужному крану, но и понимать конструкцию, принцип работы климатического прибора и знать неполадки, определяющие утечку газа.

Ведь перед тем как проверить давление газа на входе и выходе контура, для полного его представления, нужно учитывать и другие факторы:

· напор в момент сжатия и испарения фреона;

· давление при выходе из теплообменника;

· давление на участках с разницей высот у трубопровода;

· расстояние трубопровода;

· работу устройства зимой при отрицательных температурах воздуха;

· открытые двери и окна.

Таким образом, влияние наружной сферы и качеств самого фреона не дает возможности точно зафиксировать показатели давления, которые бы показывали действительное количество фреона в кондиционере.

Последствия некорректного демонтажа

Неправильный демонтаж кондиционера может иметь ряд неприятных последствий:

  • охладительный контур потеряет герметичность, и/или произойдет утечка фреона — устранение этой проблемы будет стоить очень дорого;
  • внутрь контура могут попасть частички пыли или капельки воды, что негативно скажется на работе компрессора — именно поэтому не рекомендуется проводить снятие сплит-системы во время дождя или снегопада;
  • существует риск падения наружного блока с высоты, что приведет к его поломке и последующей замене;
  • могут произойти механические повреждения одного из блоков или трассы, что чревато разгерметизацией корпуса, утечкой хладагента и попаданием внутрь влаги и грязи.

Таким образом, чтобы не вытек фреон, внутрь системы не проникла жидкость или пыль, а техника не получила повреждений, необходимо действовать максимально осторожно и соблюдать правила демонтажа. Итак, несмотря на то, что работы по демонтажу кондиционера рекомендуется доверить профессионалам, при необходимости эту операцию можно провести самостоятельно

Для этого потребуется собрать или взять в аренду специальный инструмент, а также воспользоваться инструкцией по эксплуатации, где подробно расписаны все необходимые действия. Во время работ следует соблюдать осторожность, чтобы не нанести вред технике. В помощь домашнему мастеру в Интернете доступно множество обучающих видео, посвященных этой операции, а сам процесс примерно одинаков для техники разных брендов

Итак, несмотря на то, что работы по демонтажу кондиционера рекомендуется доверить профессионалам, при необходимости эту операцию можно провести самостоятельно. Для этого потребуется собрать или взять в аренду специальный инструмент, а также воспользоваться инструкцией по эксплуатации, где подробно расписаны все необходимые действия

Во время работ следует соблюдать осторожность, чтобы не нанести вред технике. В помощь домашнему мастеру в Интернете доступно множество обучающих видео, посвященных этой операции, а сам процесс примерно одинаков для техники разных брендов

Как заправить систему в случае утечки фреона?

Многие водители осуществляют заправку бездумно. Они не задумываются о том, куда именно пропал фреон, и нормально ли это вообще. Некоторые даже знают, что у них есть протечка в системе кондиционирования, из-за которой газ улетучивается

В этом случае тоже необходимо заправить кондиционер, но сделать это важно правильно. На многих СТО предлагают за 500 рублей добавить в фреон специальный краситель, который будет улетучиваться вместе с фреоном

Затем при освещении системы ультрафиолетом протечку можно будет легко обнаружить – на месте протечки будет отчетливо видна краска

Затем при освещении системы ультрафиолетом протечку можно будет легко обнаружить – на месте протечки будет отчетливо видна краска.

Есть и другие способы определения утечки. Самый простой и дешевый, который часто практикуется на многих СТО, заключается в нанесении на радиатор или систему кондиционера мыльного раствора. Если раствор попадает на место утечки, то на этом месте образуется и начинает надуваться мыльный пузырь. Таким простым и бесплатным способом удается найти течь в системе кондиционирования буквально в течение 10 минут. Не нужно добавлять краску в фреон и ждать пару дней, когда эта краска улетучится. Таким способом обнаружения утечки можно самостоятельно ее выявить, правда, для этого необходимо знать, где находятся магистрали с фреоном. Чаще всего утечки обнаруживаются на местах стыков разных магистралей или на самом радиаторе – на него необходимо наносить мыльный раствор в первую очередь.
