Симптомы неисправности датчика коленвала

Назначение, устройство и принцип действия

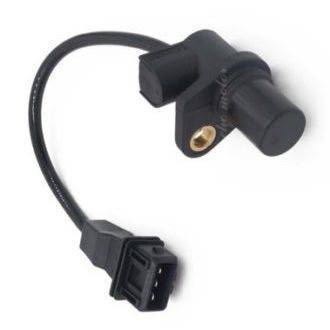

Датчик положения коленчатого вала является основной регулирующей функцией системы впрыска топлива на автомобиле. Его наличие обеспечивает синхронную работу каждой форсунки двигателя и всей системы зажигания.

Драйвер состоит из следующих компонентов:

  • 1 — устройство капроновой рамы;
  • 2 — магнитопроводы, эти элементы изготовлены из стали;
  • 3 — комплект намотки, для которого используется тонкая медная проволока;
  • 4 — слой изоляции электрической цепи, чаще всего в виде эмали или смолы.

Нестабильная работа контроллера вызывает временные перебои в подаче топлива. Во время работы устройства модуль управления автомобилем, который представляет собой микроконтроллер, обеспечивает правильное положение поршня в заданное время для каждого цилиндра двигателя внутреннего сгорания.

Чтобы обеспечить регулировку с помощью устройства, процесс основан на следующем алгоритме:

  • Коленчатый вал силового агрегата снабжен специальной шестерней. На нем нет двух шестеренок, сделано это специально.
  • Когда коленчатый вал двигателя машины начинает двигаться, все зубья перемещаются в непосредственной близости от контроллера. Это способствует сильным искажениям его магнитного поля.
  • Сигналы генерируются в индукционной катушке регулятора при движении вала. Пакетные импульсы передаются в информационную базу, которая находится в памяти микроконтроллера. Две шестерни, отсутствующие на валу, считаются начальной, а также нулевой точкой. Из-за отсутствия этих шестерен микропроцессорный блок проводит диагностику исходного положения коленчатого вала.
  • Затем микропроцессор в автомобиле подсчитывает количество сигналов, отправленных устройством. Затем через определенное время определяется положение коленчатого вала.
  • Затем обработанные импульсные данные отправляются блоком управления на контроллер, используемый для активации топливной форсунки. Последний подает топливо в систему зажигания.

Если датчик положения коленчатого вала работает нормально, двигатель автомобиля будет работать на максимальной мощности. Приводной установке потребуется минимальное количество топлива для достижения максимальной мощности.

Разновидности датчиков

Отдельно стоит обсудить разные типы устройств:

  • Магнитная индукция ДПКВ. Устройства этого типа не требуют отдельного аккумулятора для питания. Значение напряжения в определенное время инициализируется для импульса модуля управления. Это происходит, когда синхронизирующая шестерня проходит через магнитное поле. Магнитное полепоявляется вокруг регулятора, а само устройство контролирует скорость вращения вала и может использоваться в качестве регулятора скорости.
  • Драйвер Холла, его работа основана на эффекте Холла. Это указывает на то, что текущая передача начинается, когда к устройству применяется переменное поле. Ролик синхронизатора сам задействует поле с помощью шестерен, которые влияют на поле, возникающее вокруг контроллера. Блок управления на эффекте Холла, используемый в качестве распределителя зажигания.
  • Устройство оптического типа. Этот тип драйвера включает вал, который выполняет синхронизацию с отверстиями или зубьями. Мишень вызывает перекрытие светового потока между диодным элементом и приемником. Последний преобразует полученный световой поток в сигнал. В результате на модуль микропроцессора подается напряжение.

Датчик положения коленвала: основа работы современного двигателя

В любом современном силовом агрегате обязательно присутствует датчик положения коленчатого вала, на основе которого строятся системы зажигания и впрыска топлива. Все о датчиках положения коленвала, их типах, конструкции и работе, а также о верном выборе и замене данных устройств — читайте в статье.

Назначение и место датчика положения коленчатого вала в моторе

Датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик начала отсчета) — компонент электронной системы управления ДВС; датчик, отслеживающий рабочие характеристики коленвала (положения, частоты вращения), и обеспечивающий функционирование основных систем силового агрегата (зажигания, питания, газораспределения и иных).

Современные ДВС всех типов в массе своей оснащаются электронными системами управления, которые полностью берут на себя обеспечение функционирования агрегата на всех режимах. Важнейшее место в таких системах занимают датчики — специальные устройства, отслеживающие те или иные характеристики мотора, и передающие данные на электронный блок управления (ЭБУ). Некоторые датчики критически важны для работы силового агрегата, в их число входит и датчик положения коленвала.

ДПКВ измеряет один параметр — положение коленчатого вала в каждый момент времени. На основе полученных данных определяются частота вращения вала и его угловая скорость. Получая эту информацию, ЭБУ решает широкий круг задач:

  • Определение момента прохождения ВМТ (или НМТ) поршней первого и/или четвертого цилиндров;
  • Управление системой впрыска топлива — определение момента впрыска и продолжительности работы форсунок;
  • Управление системой зажигания — определение момента зажигания в каждом цилиндре;
  • Управление системой изменения фаз газораспределения;
  • Управление работой компонентов системы улавливания паров топлива;
  • Контроль и коррекция работы иных связанных с двигателем систем.

Таким образом, ДПКВ обеспечивает нормальное функционирование силового агрегата, полностью определяя работу его двух основных систем — зажигания (только в бензиновых моторах) и впрыска топлива (в инжекторах и дизелях). Также датчик оказался удобным для управления другими системами мотора, работа которых прямо или косвенно синхронизирована с положением и частотой вращения вала. Неисправный датчик может полностью нарушить работу двигателя, поэтому он подлежит замене. Но прежде, чем покупать новый ДПКВ, необходимо разобраться в типах данных устройств, их конструкции и работе.

Типы, конструкция и принцип работы ДПКВ

Датчик положения коленвала на разных двигателях

Независимо от типа и конструкции, датчики положения коленвала состоят из двух деталей:

  • Датчик положения;
  • Задающий диск (диск синхронизации, синхродиск).

ДПКВ помещен в пластиковый или алюминиевый корпус, который посредством кронштейна монтируется рядом с задающим диском. На датчике предусмотрен стандартный электрический разъем для подключения к электросистеме автомобиля, разъем может располагаться как на корпусе датчика, так и на собственном кабеле небольшой длины. Датчик фиксируется на блоке двигателя или на специальном кронштейне, он располагается напротив задающего диска и в процессе работы осуществляет отсчет его зубцов.

Задающий диск — это шкив или колесо, по периферии которого расположены зубцы квадратного профиля. Диск жестко закреплен на шкиве коленвала или непосредственно на его носке, что обеспечивает вращение обеих деталей с одинаковой частотой.

В основе работы датчика могут лежать различные физические явления и эффекты, наиболее широкое распространение получили устройства трех видов:

  • Индуктивные (или магнитные);
  • На основе эффекта Холла;
  • Оптические (световые).

Каждый из типов датчиков имеет свои конструктивные особенности и принцип работы.

Индуктивный датчик положения коленчатого вала

Индуктивный (магнитный) ДПКВ. В основе устройства лежит магнитный сердечник, помещенный в обмотку (катушку). Работа датчика основана на эффекте электромагнитной индукции. В состоянии покоя магнитное поле в датчике постоянно и в его обмотке нет тока. При прохождении рядом с магнитным сердечником металлического зубца задающего диска магнитное поле вокруг сердечника скачкообразно изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе датчика возникает переменный ток той или иной частоты, который используется ЭБУ для определения частоты вращения коленвала и его положения.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Способы проверки на работоспособность

Проверка датчика коленвала начинается с визуальной диагностики устройства. Проверьте состояние корпуса — на нем не должно быть следов повреждений, целыми должны быть сердечник, а также разъем и контакты, установленные в нем. Если на контактах ДПКВ имеются следы грязи, то от них следует избавиться путем очистки, к примеру, можно использовать спирт или бензин. Для диагностики обязательно нужно снять датчик — при демонтаже проверьте расстояние между диском синхронизации, а также сердечником устройства, это расстояние должно быть не более 1.5 мм (автор видео — Рамиль Абдуллин).

В том случае, если визуальная проверка не дала результатов, можно прозвонить устройство, для этого вам потребуется омметр. Если ДПКВ исправный, то результаты теста должна показать около 550-750 Ом, но перед диагностикой уточните этот параметр в сервисной книжке. Если полученные значения выходят за пределы допустимого диапазона, это говорит о выходе из строя контроллера, соответственно, его нужно будет поменять. Есть еще один способ диагностики.

Перед тем, как проверить датчик коленвала тестером, вам потребуется:

  • вольтметр, лучше, чтобы он был цифровой;
  • мегаомметр;
  • устройство для замера индуктивности;
  • сетевой трансформатор.

Желательно, чтобы диагностика ДПКВ осуществлялась в помещении с температурой 20-25 градусов. Уровень сопротивления следует проверить с помощью омметра, как мы рассказали выше. Чтобы измерить индуктивность, вам понадобится измеритель, индуктивность должна составлять около 200-400 мГц. Затем, используя мегаомметр, производится замер сопротивления изоляционного слоя, при уровне напряжения около 500 вольт этот параметр должен быть не более 20 мОм. В том случае, если в ходе диагностики случится непредвиденное намагничивание синхронизирующего вала, процесс размагничивания можно осуществить с применением сетевого трансформатора (автор видео — канал VMazute).

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Как не опытному в авто ремонте хозяину понять в чем причина неполадок

Существуют несколько вариантов поломки, причина будет одна, хотя признаки разные:

  1. Если датчик накрылся совсем, мотор заглохнет и дальнейший запуск невозможен, то же самое даст обрыв питания в цепи, поэтому для начала проверяем не пропало ли питание.
  2. Двигатель запускается, однако вибрирует и работает не стабильно в режиме холостых оборотов.
  3. Ощутимое снижение мощности мотора, а при разгоне наблюдаются провалы
  4. Повышенный расход горючего

Вариант поломки номер один – выявляется проверкой цепи питания и выявлением неработающего элемента, замена естественно.

Второй вариант диагностировать труднее, поломка прочих элементов, и неполадки с зажиганием могут вызвать подобные же неприятности.

Если расход горючего увеличился, это может быть вызвано капризами лямбда зонда, датчика воздуха либо дроссельной заслонки. Эти неполадки тоже повышают расход горючего и вызывают нестабильность холостых оборотов.

Функциональное предназначение

На сенсор, фиксирующий позицию коленвала, возложено выполнение двух главных задач:

  • Фиксирование моментов прохождения поршнями ВМТ и НМТ.
  • Измерение углового положения коленвала.

На основе сведений, которые отправляет ДПКВ, ЭБУ корректирует ряд параметров:

  • Время срабатывания форсунок для дозированной подачи топлива.
  • Когда включать подачу топлива.
  • Моменты срабатывания свечей зажигания.
  • Продолжительность работы клапана адсорбера, включая время его включения.
  • Регулировка угла поворота распредвала.

Современные двигатели с конструктивной точки зрения претерпели не так много изменений. Ключевой период — переход от карбюраторной системы на инжекторную, которая получила признание большинства специалистов. Дальнейшее развитие заключается в усовершенствовании текущих узлов, и возможное применение новых устройств.

Сложность силовых установок с каждым разом только повышается для извлечения выгоды и минимизации ущерба окружающей среде. Исходя из этого список задач «мозга» любого автомобиля (так зовется сам компьютер или ЭБУ) растет. Но если сенсор не будет передавать необходимые сведения, работоспособность двигателя изменяются не в лучшую сторону.

Как устроен сенсор

До того, как перейти к рассмотрению методик, как проверить датчик коленвала тестером, стоит изучить его устройство. Конструктивно это сердечник, изготовленный из стали, который обматывает медный провод. Все это помещается в корпус из пластика. Вся проводка изолируется друг от друга при помощи компаундной смолы.

Для выполнения задачи шкив коленвала оборудуется специальным маркерным диском, где имеется своего рода метка — обычно на нем 60 зубьев, но двух нет, следовательно, их уже 58. Они равноудалены друг от друга ровно на 6°. Как раз пустой промежуток, образованный отсутствующими зубцами, должен фиксироваться сенсором.

И как раз, таким образом, система зажигания синхронизируется с подачей питания в двигателе. Это позволяет сформировать топливовоздушную смесь с нужным соотношением топлива и воздуха (1:14,7) для ее полного сгорания.

Типы сенсоров и принцип работы

Существует несколько их разновидностей, однако фиксация промежутка производится по общей методике. Собственно сами они могут быть такими:

  • Индукционные
  • Оптические
  • Датчики Холла.

Работа индукционного сенсора основывается на явлении электромагнитной индукции. Пока вращается коленвал, зубцы изменяют магнитное поле датчика коленвала, в результате чего рождаются наведенные импульсы напряжения.

У оптического аналога вместо намагниченного сердечника — светодиод. Он излучает луч, который воспринимается приемником, расположенном с другой стороны. Синхронизация также производится с помощью специальных зубьев (пазов). Задача последнего устройства заключается в фиксации прерываний светового луча, из-за чего формируется импульс напряжения, и он уже направляется к ЭБУ.

Сенсоры Холла функционируют по одноименному физическому эффекту. Здесь присутствует интегральная схема, которая располагается сразу за магнитом и зубцы как раз проносятся мимо нее. Когда зубья проходят непосредственно под схемой, изменяется величина магнитного поля, которое пронизывает элемент Холла. За счет этого формируется милливольтный сигнал напряжения. При этом сама интегральная схема выдает прямоугольные импульсы и тот участок, где отсутствуют два зуба, будет заметно продолжительнее. Обычно датчик Холла трехконтактный — питание +5 Вольт (+12В), «земля», сигнальный выход.

Симптоматика

С типами датчиков положения коленвала мы уже ознакомились, теперь стоит затронуть признаки их неисправности. Вне зависимости от конструкции ДПКВ, признаки его плохой работоспособности всегда одни и те же:

  1. Динамические качества автомобиля начинают ощутимо падать. Правда такой симптом указывает на другую неисправность, тем не менее имеет смысл проверить ДПКВ.
  2. Обороты силового агрегата самопроизвольно изменяются.
  3. Когда автомобильная силовая установка работает вхолостую обороты и вовсе начинают «плавать».
  4. Возникновения детонации вследствие динамической нагрузки.
  5. Если же электронный элемент и вовсе вышел из строя, то двигатель уже не запуститься.

Также стоит учитывать, что при такой поломке всегда зажигается аварийный индикатор «Check Engine». Правда это не будет указывать именно на неисправность датчика положения коленвала, но это явный сигнал о том, что какая-то система в двигателе имеет неисправность.

Проверяем с помощью гаечного ключа

Сделать это гораздо проще по сравнению с другими методами, поскольку здесь не требуется использовать специальные приборы для измерения электрических показателей.

Простой технологией проверки поделился на своем Youtube-канале опытный автомобильный электрик Валерий Чкалов.

В качестве диагностического инструмента он предлагает использовать простой гаечный ключ:

  1. Данный метод требует предварительной подготовки. Чтобы было лучше слышно работу бензонасоса, нужно предварительно снять заднее сидение внутри салона авто, отсоединить датчик.
  2. Затем следует взять ключ, включить зажигание.
  3. Нужно подносить ключ к металлическому сердечнику ДПКВ, а после отрывать его.
  4. Если датчик находится в исправном состоянии, то бензонасос будет включаться. Этот момент легко услышать. В противном случае эту деталь требуется менять.

Признаки неисправности датчика коленвала ВАЗ-2114

Одну из самых важных ролей в стабильной работе двигателя играет датчик положения коленчатого вала. Именно из-за неисправности этого единственного датчика вся электрическая схема управления двигателем может отказаться работать, и мотор не будет заводиться

Важно знать, какие имеются у датчика коленвала ВАЗ-2114 признаки неисправности, чтобы избежать дополнительных проблем с устройством

Виды датчиков положения коленчатого вала

Датчики коленчатого вала отличаются по своим особенностям конструкции:

  • магнитные;
  • оптические;
  • построенные на эффекте Холла.

Магниторезистивный тип датчика осуществляет свою работу под воздействием магнитного поля, которое возникает от находящегося поблизости постоянного магнита. Оптические датчики, в свою очередь, оснащены встроенным зубчатым диском. Датчик с эффектом Холла напоминает своим принципом работы распределитель зажигания, так как сила тока в нем изменяется в зависимости от силы магнитного потока.

Роль зубчатого колеса

Этот механизм обязательно должен располагаться вместе с датчиком положения коленчатого вала. Механизм взаимодействия этих деталей устроен следующим образом: когда зубья проходят в непосредственной близости с датчиком, направление магнитного потока изменяется, в это время датчик передает уже измененный сигнал в блок управления двигателем. При получении новых данных от датчика распредвала, блок проводит синхронизацию с форсунками и подает искру на цилиндр.

Особенности датчика коленвала ВАЗ-2114

Модель ВАЗ-2114 оснащена датчиком положения коленчатого вала магнитного типа. Такой датчик можно применять ко многим моделям переднеприводных ВАЗ, которые имеют инжекторный двигатель на 16 или 8 клапанов. Также большое распространение имеет датчик с маркировкой ВАЗ-2112.

Датчик коленвала располагается на кронштейне масляного насоса, в то время как зубчатый диск крепится на его шкиве. Таким образом, датчик будет расположен под капотом автомобиля в правом переднем углу. Благодаря такому местоположению, до него будет нетрудно добраться, а провести замену с легкостью сможет даже новичок.

Чтобы заменить датчик коленчатого вала, необходимо отсоединить штекер с проводами, а затем отвернуть крепежный винт. Эти несложные движения помогут без труда осуществить операцию по замене детали. Чтобы поставить датчик на место, следует провести действия в обратном порядке

При проведении работы важно следить, чтобы в месте крепления детали не было грязи. Когда вы установите датчик, необходимо обязательно проверить ширину зазора с зубчатым диском – она не должна превышать 1 мм

Признаки неисправности датчика коленвала ВАЗ-2114

Специалисты сходятся во мнении, что датчик коленвала на автомобилях ВАЗ отличается своей надежностью и выходит из строя достаточно редко. Одной из самых распространенных причин поломки этой детали является банальное обрывание проводов или же грязь и масло, которые попадают в зазор между датчиком и зубчатым диском. Также следует учесть, что функционирование датчика нередко нарушается из-за удара или столкновения во время езды.

При поломке датчика коленвала ВАЗ-2114, признаки неисправности его могут быть такими:

  1. Холостые обороты двигателя «плавают».
  2. Вы замечаете недостаточную мощность мотора.
  3. В цилиндрах слышны детонационные стуки.
  4. Двигатель может самостоятельно набирать или сбрасывать обороты.
  5. Двигатель отказывается запускаться.
  6. В салоне автомобиля горит предупреждающая лампочка.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
