Датчик давления в шинах – как устанавливать и использовать? + видео

Принцип работы механического датчика

Самый простой вариант датчика — колпачки с различными цветовыми индикаторами (как правило, красный, желтый, зеленый) под прозрачной крышкой. Они накручиваются на ниппеля шин взамен штатных колпачков. Внутри такого датчика находится поршень, который перемещается в зависимости от давления в шине. Красный цвет, как нетрудно догадаться, будет сигнализировать о критически низком давлении, зеленый об оптимальном.

Конечно, такой прибор прост и удобен, однако имеет ряд серьезных недостатков.

Низкая точность и ненадежность показания — ведь нормы давления в шинах для разных автомобилей разные, а колпачок сигнализирует красным при достижении определенной величины давления, которая для некоторых моделей автомобилей вполне может быть нормальной.
Находясь в салоне автомобиля, Вы не сможете контролировать давление.
Избыточное давление в шинах таким способом не определить.

Большими возможностями обладают электронные системы контроля. Такие системы обозначаются английской аббревиатурой TPMS (Tire Pressure Monitor System). В США и Европе TPMS в настоящее время устанавливается в каждый выпускаемый автомобиль, как того требует закон. Современные датчики TPMS определяют не только давление воздуха в шинах, но и его температуру, а также ускорение автомобиля.

Как установить и настроить датчик?

Установка датчиков контроля зависит от типа их размещения. Проще всего устанавливать датчики в виде колпачков. Для этого нужно приобрести ремкомплект, снять штатные колпачки и установить с датчиками. Для установки ДДШ на диски, необходимо снять шины, и устанавливать приборы на обода дисков в районе ниппелей.

Можно запрограммировать работу датчиков с помощью прибора TPS TEXA. Для этого нужно ввести код ID программируемого ДДШ на экране TPS и проверить его правильность. Устройство TPS имеет эксклюзивную функцию, которая позволяет сканировать универсальные ДДШ и определить датчик для программирования. Проверка соответствующего колеса показывает, что программирование TPS прошло успешно.

С помощью прибора TPS можно проверить момент затяжки гайки при монтаже датчика на диске и процедуру введения системы TPMS. Затем с помощью TPS нужно выключить лампочку, информирующую об ошибке, если она горит (автор видео — канал «РусТехника»).

Как отключить устройство?

При сезонной смене шин возникает ситуация, что при установленной системе TPMS выдается ошибка. Возникает вопрос, как отключить контроль датчиков. Полностью отключить систему TPMS невозможно. Можно попытаться отключить лампочку оповещения.

Существует несколько способов, как отключить индикаторную лампочку на приборной панели:

Физическое удаление индикаторной лампочки с приборной панели.
Физически отключить систему TPMS.
Установление обманки для TPMS в виде трубы с размещенными в ней датчиками и накачанным до необходимого давления воздухом.
Наклеить на лампочку черную ленту.

Все предложенные способы не способны отключить систему TPMS, они просто делают ее бесполезной. Чтобы она снова стала нормально работать, нужно либо купить дополнительный ремкомплект, либо заново прописать и т.д. Можно установить дешевый вариант системы TPMS китайского производства, правда, она может не подойти к данной модели авто. Система TPMS позволяет постоянно осуществлять контроль давления воздуха в шинах автомобиля.

Долго думал опубликовывать пост о смене резины или нет, но теперь точно уверен, что надо!Надо потому, что банальная смена сезонной резины у меня не прошла как по маслу, а заняла 4 с половиной часа!

Наверно моя ошибка в том, что я решил это сделать сегодня-в пятницу 13!

Сначала все шло как положено. Затем я вспомнил, что на вентилях резиновых (это их правильное название, в простонародье-сосок) совсем стерлась резьба и колпачок снимался не путем окручивания, а путем его вытягивания. Плюс не фиксировалась насадка компрессора для подкачки шин, приходилось держать руками, что очень неудобно, особенно зимой.

Словом, решено заменить соски!Принялись их снимать и тут началось! Принцип их крепления к диску-что то вроде болта с гайкой, которые присоединены к датчику.

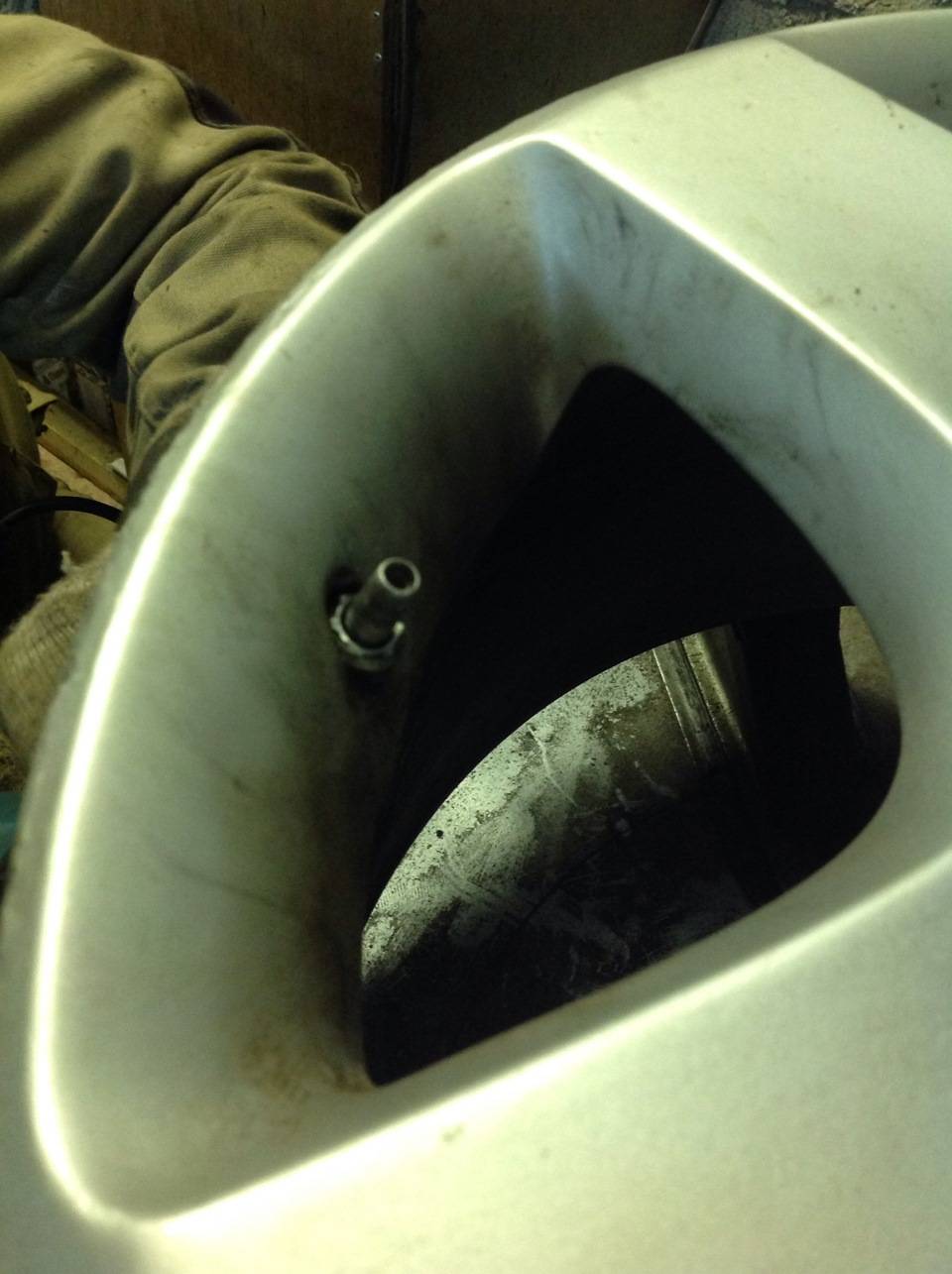

Гайка торчит снаружи диска

Напомню, датчики отключены через ваг ком по причине того, что сели в них батарейки, а ошибка висела и бесила вот тема об этом .Для замены всё равно пришлось бы снимать старые и мы решили ЛОМАТЬ!Но ломать не так то просто оказалось. Стоит там все намертво!

Система контроля давления шин (TPMS — Tyre Pressure Monitoring System) установлена не на всех автомобилях. Она относится к дополнительным опциям и направлена на своевременное обнаружение чрезмерного отклонения от нормы давления воздуха в шинах. Монтировать ее можно как самостоятельно, так и у официального дилера или в любой автомастерской.

Состоит система мониторинга из:

датчиков, установленных непосредственно в каждом колесе;
устройства, принимающего сигнал с датчиков и выводящего информацию на дисплей, которым может служить бортовой компьютер или зеркало заднего вида авто.

Какая между ними связь

При равномерном прямолинейном движении машины все просто прекрасно, элементы и узлы автомобиля работают согласованно, нет никаких дополнительных воздействий извне. Однако картина выглядит совсем по-другому, когда приходится выполнять какой-то маневр, например — поворот. Как видно из рисунка ниже, каждое колесо при этом движется по своей траектории.

А значит, нагрузка на каждом из них будет разная. Элементы конструкции автомобиля компенсируют этот разброс, например дифференциал позволяет колесам вращаться с разной скоростью. Но считается, что размеры всех колес одинаковые. А зачастую это не всегда так. Давление в шинах автомобиля может быть разным, вследствие чего размер колес, пусть незначительно, но будет отличаться, что приведет к изменению сил, действующих на каждое из них.

Следствием этого станет возникновение дополнительных сил, влияющих на устойчивость автомобиля, что сказывается на его поведении. А кроме того, возникает еще один немаловажный аспект — экономичность эксплуатации автомобиля и надежность самих шин. На рисунке ниже показано, как недостаточное или избыточное давление сказывается на их ресурсе.

Кроме того, надо отметить, что вследствие изменения давления меняются сцепные характеристики колеса и дороги.

Как исправить ошибку

К сожалению, универсально средства для всех транспортных средств не существует. Но все же действия водителей при возникновении такой проблемы должны быть примерно одинаковыми.

1.В первую очередь необходимо убедится, что система действительно выдает ошибку.

Часто водители возмущаются горящим индикатором, думая, что все у них в норме, а датчики давления сломались, но на деле все совсем не так.

Сначала надо визуально осмотреть колеса на наличие повреждений.
Если ничего не выявлено, то стоит заехать в шиномонтаж, где проведут диагностику колес: попробуют найти место утечки воздуха, проведут балансировку и накачают шины до идеальных показателей.

После нужно продолжить движение на рекомендуемой скорости не более 80 км/ч. При этом следует наблюдать за показателями. Сказать сколько времени точно нужно проехать, чтобы убрать значок ошибки нельзя, для каждого авто оно свое. Если прислушиваться к отзывам автолюбителей, то Мерседес и Киа спортейдж требуют больший временной промежуток, чем Форд и Lexus. Но более часа в любом случае не должно пройти.

2.Когда точно установлено, что ошибка датчика давления присутствует, приходит время второго этапа – необходимо обратиться к инструкции.

К каждому автомобилю и дополнительно установленному оборудованию должны быть рекомендации по эксплуатации. В них же указаны возможные ошибки и методы устранения. В большинстве случаев вся проблема решается сбросом показателей датчика давления и перезагрузкой бортового компьютера.

3.Если предыдущий вариант не помог или инструкции по эксплуатации нет, то придется обращаться в автосервис.

Выбирая фирму, нужно обращать внимание на ее репутацию и опыт сотрудников, в данном случае интересует автоэлектрик. У специалиста должно быть все необходимое оборудование для диагностики и исправления ошибки

Чтобы ее убрать мастер прошивает (перепрограммирует) датчики. Для этого используются специальные программы. Можно попытаться сделать это самостоятельно, вооружившись планшетом с установленным приложением и специальными кодами оборудования. Но есть шанс все окончательно испортить.

4.Когда ничего не помогло, сбой не исправлен, а автоэлектрик советует купить новые датчики давления, то приходит пора решать: ездить с горящим индикатором, отключить систему совсем или приобрести новый комплект.

Система мониторинга давления в шинах помогает эксплуатировать автомобиль безопасно. Поэтому надо следить за ее исправностью. При возникновении индикации следует все проверить, а если произошел сбой в системе и это ошибка, то необходимо срочно ее убрать.

Типы датчиков давления

Различают два типа датчиков, позволяющих водителю контролировать значение давления в шинах: косвенные и прямые. Первый тип датчиков находится на многих автомобилях среднего класса и ниже. Они относительно дешевые в производстве и монтаже, что, к сожалению, происходит за счет качества выполняемых ими измерений. Не информируют водителя о конкретном значении давления газа в шинах, а только об отклонениях от нормы свыше 20%. Измерения позволяет использовать датчики скорости колес, применяемых в системах ESP (англ. Electronic Stability Program, то есть электронной системы стабилизации траектории) и ABS.

Значение давления вычисляется на основании скорости вращения колеса. Чем меньше давление в шине, тем меньше диаметр всего колеса. Таким образом, при сохранении данной скорости оно должно сделать больше оборотов. После сбора системы управления измерений со всех четырех колес, их значения друг с другом сравниваются. Датчик включается в случае обнаружения в одном из них падение давления, превышающего 20%. Однако это не совсем точная система. Реагирует только при достаточно большом перепаде давления только на одном колесе. В момент его потери во всех четырех шинах система не сработает. Второй способ косвенного измерения — это сравнение вибрации и изменения нагрузки на всех четырех колесах во время движения.

Эта система также предупредит водителя только в случае 20% падения давления, однако, при этом методе нужно больше времени на получение информации. Из-за динамичного прохождения поворотов, разгона или торможения, время измерения должно быть больше. Эта система требует более частой калибровки (после каждого изменения давления в шинах). Большой проблемой здесь является определение оптимального давления. Каждое колесо имеет в районе клапана (или непосредственно на внутренней стороне обода) установленный радиодатчик. Он изучает значение давления воздуха в шинах с точностью до 0,1 бара. Сигнал передается на бортовой компьютер автомобиля по радиоканалу и дает водителю точную информацию о давлении.

Проблема появляется при замене шин на автомобиле, оборудованном таким типом датчиков. Их расположение и довольно хрупкая конструкция, приводит к тому, что их можно легко уничтожить во время снятия или установки новой шины. Поэтому необходимо заранее сообщить о своем присутствии, механика, для предотвращения дополнительных предложенных чиновниками расходов. Замена одного радиодатчика — удовольствие не из дешевых. Кроме того, каждый раз необходима будет калибровка всей системы. Похожая ситуация возникает после какого-либо вмешательства в колеса транспортного средства

Важно, чтобы колеса всегда находились в одном и том же месте. Если по ошибке колеса будут переставлены местами, то это приведет водителя в заблуждение

Прямое измерение давления в шинах

TPMS система контроля давления в шинах основана именно на таком подходе — непосредственном инструментальном контроле требуемого параметра. Устройство подобных изделий однотипно, их комплектность обычно следующая:

датчик давления воздуха в шинах TPMS;
блок электроники;
устройство беспроводной передачи и приема данных;
монитор, отображающий результаты измерения давления в шинах.

Конструктивно подобные системы бывают внутренними и внешними.

Внешние системы TPMS

Датчик TPMS, да и сама система контроля давления в шинах, не является обязательной опцией для большинства автомобилей. Как правило, подобными устройствами комплектуются авто класса люкс, хотя такие изделия стали появляться на более дешевых машинах. Как мы уже убедились ранее, контроль состояния колес надо вести постоянно или, как минимум, перед каждой поездкой.

С подобной проблемой можно справиться, используя внешние, универсальные системы контроля давления. Они могут применяться на машине любого класса, не требуя при этом каких-то серьезных переделок в автомобиле. Рассмотрим, что собой представляют подобные устройства на примере FOBO Tire. Как выглядит такая система, показано на фото ниже.

Комплект поставки состоит из четырех датчиков и центрального блока. Рисунок на нем напоминает стилизованное изображение авто с колесами (вид сверху), если с каким-то из них возникают проблемы, оно будет подсвечиваться. Работает такая система достаточно просто. Колпачки, которые являются датчиками давления, устанавливаются (накручиваются) на вентили, как это показано ниже.

Да, размер датчиков великоват, но держатся они на колесе устойчиво, движению не мешают. Центральный блок можно разместить в салоне автомобиля в любом удобном месте. С датчиков давления (колпачков) радиосигнал поступает на центральный блок. Границы изменения давления можно задать при первоначальной калибровке, так что в случае выхода измеренного значения за установленные границы, водителю станет об этом известно.

Последним достижением в области контроля стала возможность непосредственного подключения датчиков к смартфону, что позволяет с помощью специального приложения мгновенно оценить величину давления в шинах. Дополнительно при этом будет отображаться заряд батареек датчиков, а также температура шин. Заряда обычно хватает на два года работы, по истечении срока батарейки надо менять.

Необходимо отметить, что для предотвращения хищений при монтаже датчиков используется специальная контргайка. Кроме того, каждый датчик закреплен (прописан) за определенным комплектом в блоке электроники, благодаря чему при хищении его нельзя будет использовать в любом другом устройстве. Такие датчики на автомобиль могут быть установлены самостоятельно.

Настройка всей системы также выполняется достаточно просто. Первоначально надо скачать специальное приложение на смартфон. После того, как датчики установлены, со смартфоном надо обойти их все, тем самым они будут зарегистрированы в приложении.

Рассмотренный выше вариант системы контроля не единственный. Есть устройства, использующие при работе те же принципы, но выполненные по-другому. В частности, информация с датчиков будет отображаться на специальном мониторе, который через прикуриватель подключается к бортовой сети автомобиля. Пример такой системы показан ниже.

Как видно из приведенного фото, каждый датчик ставится на своё строго определенное место (вперед право, вперед лево, сзади лево, сзади право).

Внутренние системы контроля давления

Описывать, как работает подобная система, наверное, не требуется. Все просто и понятно, достаточно посмотреть на приведенную ниже картинку

Сами датчики располагаются в колесах, вентиль служит передающей антенной, с нее сигнал поступает на блок электроники, размещаемый в салоне. Он может располагаться отдельно, подключаться через прикуриватель, или у люксовых автомобилей индикация выведена на панель приборов.

Внешний вид датчика показан на фото ниже.

Конструктивное исполнение, а также способ крепления приведены на следующем рисунке. В корпусе датчика располагается измерительный элемент, а также вся электроника вместе с радиопередатчиком. Как уже отмечалось, антенной служит вентиль. Информация со всех датчиков по радиоканалу передается в блок управления. Там сравниваются полученные значения со стандартными, хранящимися в памяти. Если будет зафиксировано отклонение, то выдается сообщение на индикацию.

Расположение датчика на колесе показано на фото.

Настройка датчиков давления в шинах

Система TPMS чутко следит за количеством атмосфер в каждой камере

Однако чтобы избежать возможных неприятностей, важно знать, что индикаторы работают исправно. Нет, для этого не придётся постоянно бегать вокруг автомобиля с разнообразными измерительными приборами

Нужно просто регулярно осуществлять регулировку устройства.

Выполняются манипуляции достаточно просто и не требуют особого опыта. Всё зависит от того, какая разновидность используется:

Механический индикатор. Удобный и простой в применении. Устройство необходимо просто установить вместо наконечника ниппеля. Дальнейших действий не требуется.
Электронный девайс. Установка и настройка несколько сложнее, ведь изделие оснащено блоком управления. Само устройство может работать как в автономном режиме, так и присоединённым к прикуривателю. После окончания монтажа, необходимо включить режим «Обучение» и следовать указаниям, которые будет давать программа. Затем необходимо убедиться, что каждый контроллер отображается на дисплее. Если хотя бы один индикатор не определился, придётся переустановить датчики таким образом, чтобы они совпадали со значениями, указанными на экране.
Внутренний индикатор. Самый сложный в установке вариант: для монтажа внутреннего индикатора потребуется станок для шиномонтажа. Поэтому работу лучше доверить профессионалам. После завершения монтажных работ, необходимо проверить правильность установки колпачков и накачать колёса. Если снятие показаний осуществляется с идущего в комплекте дисплея, делать дополнительные настройки девайса не потребуется.

Чтобы лампочка снова не загоралась без причин, важно настраивать девайс каждый раз после внесения изменений. Например, если старые колёса были заменены на новый комплект, была сделана балансировка и прочее

Как установить и настроить датчик

Установка датчиков давления – новое веяние в тюнинге авто. В результате автомобиль получает полезную опцию, позволяющую максимально минимизировать риски опасных ситуаций. Кроме того, низкое давление способствует быстрому выведению из строя самой резины. Датчик давления поможет снизить аварийность и сохранить ресурс колесной резины.

Датчики давления, особенно если выбор пал на небольшие простейшие устройства, не требующие дополнительного оборудования, можно установить самостоятельно. Многие иномарки комплектуются ими в обязательном порядке. Но пока это явление не массовое. Установить их нетрудно, для этого следует разобраться в их разновидностях и способах функционирования.

Варианты датчиков, предлагаемые к продаже в отечественных автомагазинах

Внешние датчики – приборчики, которые монтируются вместо золотников. Принцип их действия – блокирование воздуха в шине. Многие устройства, предлагаемые для приобретения, показывают изменения давления в шинах из-за естественных колебаний. Их отличительной особенностью является изменение цвета при изменении давления. Существенный недостаток устройств – плохая защищенность от механических повреждений и вандалов – скрутить датчик не составит особого труда, и сделать это можно руками.
Внутренние датчики более надежные, так как полностью защищены от внешних воздействий. Находятся они в полости шины. Украсть их также невозможно – только вместе с колесом. Их существенным недостатком является высокая цена. Самое простенькое устройство может стоить до 5 – 7 тыс. руб., а приборчик с повышенным функционалом – до 8000.

Мы рассмотрели разновидности устройств по способу крепления. Не лишним будет разобраться и с вариантами приборов, различающихся по способу определения давления. Все устройства можно разбить на несколько групп. Начнем с простейших:

Механические. Самые простые и дешевые. Конечно, они выпускаются только для наружного крепления и стоят в пределах 1000 руб./комплект. Это простейшие устройства, принцип действия которых основан на смещении колпачка под давлением воздуха в шинах из зоны нормального давления (зеленой) в зону пониженного (красную). Они не оснащены чипами и предавать информацию на пульт управления не могут. Мониторить их работу можно только визуально.
Более сложные технически и удобные эксплуатационно – электронные. Такие устройства уже снабжены чипами, способными передавать информацию на простой электронный дисплей, имеющий только две позиции: зеленую — все в порядке, и красную – проверьте колеса.
Еще более сложные и дорогие с огромным функционалом – внутренние электронные. Состоят из нескольких частей: внутренней – монтирующейся в колеса и внешней – мини-компьютера. Он собирает информацию со всех датчиков, анализирует и показывает температуры колес, скорости их вращения и пр.
Самые сложные, передающие всю информацию с помощью особого ПО прямо на смартфон владельцу.

Датчик давления в шинах Ford

Установка и настройка

Проще всего установить механические датчики, достаточно вкрутить их вместо штатных колпачков. Дополнительной настройки они не требуют.
Электронные устройства устанавливать сложнее по причине наличия блока управления, который может работать автономно или подсоединяется к прикуривателю. Для начала его переводят в режим обучения и далее действуют по прилагаемой к прибору инструкции. Как правило, датчики рекомендуют ставить по кругу с левого переднего колеса. После монтажа каждого датчика надо следить, чтобы он правильно отображался на дисплее. Иначе их следует переставить в соответствии с отображающимися параметрами.
Сложнее всего устанавливать внутренние датчики: для их монтажа понадобится шиномонтажный станок. Лучше, если установку проведут профессионалы. После монтажа не забудьте проверить правильность установки сосков датчиков. Для этого необходимо накачать колеса. Дополнительные настройки не потребуются, если снятие информации предполагается проводить с дисплея системы (он идет в комплекте). Можно подключить пульт к магнитоле – для этого надо скачать приложение и по инструкции провести обучение, спуская и накачивая по очереди все шины.

Как прописать датчики

После технических работ по закреплению элементов, можно перейти к настраиванию параметров. Пользователь может задать пределы уровня давления в шинах для контроля. Для этого на боковой стороне приемника предусмотрены специальные кнопки. Поскольку нужны они исключительно для настройки, то количество их производители стараются свести к минимуму.

Современный рынок знает случаи, когда ресивер обходится всего одной кнопкой. Чтобы прописать данные, ее надо нажать нужное количество раз. Пример:

нажатие с удержанием 1–3 секунды (длинное) – включение/выключение;
пять коротких нажатий – запуск настройки TPMS-системы;
чтобы задать нижний предел можно использовать кнопки меню (сбоку, обычно подписаны стрелочками вверх/вниз) или опять же кликнуть один раз на основную кнопку;
зафиксировать норматив – нажать с удержанием.

Вместе с прописанными нормативами давления можно задать способ его измерения (бары, Килопаскали, psi), единицы измерения температуры (по Цельсию или Фаренгейту). В инструкции производитель подробно разъясняет порядок настройки своего приемника, проблем с этим у водителя возникнуть не должно.

Система прямого измерения давления

Данная схема предполагает получение данных от каждого колеса через специальный датчик. Схема работы предполагает наличие:

датчик давления в шине;
блок управления;
дисплей;
специальная антенна.

Установка датчиков давления обычно не доставляет каких-либо затруднений. Данное устройство представляет собой обычный вентиль, он вставляется в колесо вместо штатного. Информация передается на центральный узел управления по беспроводному каналу. Устанавливается определенная периодичность. Обычно интервал равен 1 минуте.

Важным узлом является приемная антенна. Она получает информацию от всех датчиков одновременно и передает их на блок управления. Обычно в качестве приемной антенны выступает антенна ЦЗ – центрального замка.

На дорогих автомобилях либо в максимальных комплектациях транспортных средств среднего уровня используется индивидуальная антенна для каждого датчика. Такой приемник располагается обычно в колесной арке транспортного средства

Важное преимущество подобной конструкции – это возможность контролировать давление во всех колесах индивидуально. Для сброса ошибки обычно не требуется специальное оборудование

Основным вычислительным устройством в подобных системах является блок управления. Он получает информацию от всех без исключения датчиков. После выполняет их анализ: сравнивает полученные значения со стандартными. При несоответствии таковых выводит сообщение на панель приборов автомобиля. Стоит отметить: далеко не все системы позволяют осуществлять контроль за давлением в шине на каждом колесе.

Потребуется остановить автомобиль, проверить уровень во всех колесах, после чего устранить неисправность. Отдельные системы позволяют осуществлять вывод текстовой, а также графической информации на специальный дисплей. Это существенно упрощает диагностику колес, делает её более доступной.

Некоторые TPMS позволяют оценить уровень изменения давления, определить его интенсивность:

незначительное;
сильное;
внезапное.

Отдельные виды TPMS предусматривают автоматическую адаптацию: не требуется осуществлять какие-либо манипуляции с системой. В некоторых случаях при замене шин либо датчиков требуется осуществить перепрограммирование с использованием специального оборудования. Прописать нужные значения возможно и самостоятельно. Но подобное возможно далеко не на всех моделях TPMS.

Датчик давления в шинах как вариант на замену манометру

Принцип работы механического датчика
