Полярность аккумулятора автомобиля: что нужно знать

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не

металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты.На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном — минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Можно ли поменять полярность на аккумуляторе автомобиля

Итак, возьмем или представим перед глазами любой автомобильный аккумулятор. Для наглядности это должна быть та сторона, на которой размещены наклейки или этикетки производителя. Путаница возникает зачастую именно потому, что разные люди смотрят на батарею с разных сторон, ведь и под капотом она может размещаться под разным углом зрения. Основные отличия нашли свое выражение у производителей из разных континентов.

А вот многие европейские, американские и часть азиатских заводов устанавливают клеммы наоборот. Поэтому, чтобы определиться точно, нужно всегда смотреть на лицевую сторону изделия.

Чтобы узнать полярность аккумулятора для грузовой машины, нужно посмотреть на клеммы, развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».

В редких случаях встречаются ещё другие варианты компоновки батареи:

• «2» – выводы расположены по диагонали.
• «6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем « ».
• «9» – токовыводящие элементы размещены по центру коротких сторон.

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

• плюсовая клемма больше минусовой;
• клеммные выводы в целом толще.

Толщина клемм (мм.)

Прямополярный	Обратнополярный
Плюс	19,5	12,7
Минус	17,9	11,1

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах « » и «–».

Кроме того, маркируются цветами, соответственно, « » – красный, «–» – синий или чёрный:

• защитные колпачки на клеммных проводах;
• наклеммные колпачки.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»; слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор

Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются пузырьки воздуха; сырого картофеля

Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где « », картофель позеленеет; осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Сейчас большинство производителей стремятся исключить возможность неправильного подключения. Для этого минусовую и плюсовую клеммы делают разных размеров. Провода от бортовой сети имеют определенную длину и могут крепиться только с нужных сторон. Но владельцы автомобилей имеют возможность обойти защиту, подключив контакт через переходник.

Переходник на аккумулятор

В результате плюс становится не с той стороны, происходит переполюсовка, опасная для всех систем автомобиля. Конечно, некоторые автовладельцы специально переполюсовывают старый АКБ, чтобы продлить его ресурс. Но эту операцию приходится производить на свой страх и риск, а последствия зачастую оказываются неприятными. Переполюсовка возможна только при следующих обстоятельствах:

• Банки исправны и не замыкают.
• Внутри батареи поддерживается нормальная плотность электролита.
• Пластины достаточно толстые и не имеют повреждений.

Если срочно потребовалась замена аккумулятора, можно поставить прибор с несоответствующей полярностью. В сложившейся ситуации батарея должна быть установлена так, чтобы провод с положительным зарядом доставал до вывода. Минусовой — это масса, он присоединен к кузову, поэтому его можно удлинять. Для этого старый провод отсоединяют, а вместо него закрепляют новый, имеющий большее сечение. К сожалению, плюсовой не откручивается, его нельзя заменять и удлинять.

Источник

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности

Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого – сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка. Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Советуем изучить Блуждающие токи

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно – как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

Последствия неправильного подключения

В практике автоэлектриков встречаются различные случаи переполюсовки аккумулятора (неправильной установки полярности). В большинстве случаев она является следствием обычной невнимательности, спешки.

Иногда в процессе эксплуатации автомобиля устанавливаются провода подключения клемм АКБ другого цвета, что также может привести к ошибке.

Есть случаи неправильной зарядки. Если аккумулятор разряжается практически полностью, то существует вероятность заряда АКБ в обратной полярности с помощью зарядного устройства, если перепутать его выводы.

Разберем последствия неправильной полюсовки в порядке их значимости.

1. Выход из строя генератора

Наступает в 90% случаев, особенно когда АКБ заряжен хорошо. Может привести к возгоранию электропроводки.

Вероятнее всего в генераторе выходит из строя одно из плеч выпрямительного моста (два диода). Иногда могут пробить две-три пары диодов. При переполюсовке получается, что они соединяются в прямом включении, через них протекает большой ток, они пробиваются. Пробитый диод имеет практически нулевое сопротивление. При этом протекает огромный ток, который может вызвать возгорание электропроводки либо вывести из строя аккумуляторную батарею.

Некоторые производители в цепь генератора включают плавкую ставку (предохранитель), чтобы избежать подобных ситуаций. В любом случае, если произошла переполюсовка, необходимо обязательно проверить генератор.

2. Поломка электронных блоков управления

Наиболее чувствителен в этом случае блок управления двигателем. При выходе его из строя двигатель прекращает заводиться. Большинство производителей в блоки управления ставят защиту по питанию на этот случай и на случай неправильной работы генератора.

Обычно она представляет собой мощный стабилитрон, подключенный параллельно питающей шине. Он пробивается при переполюсовке и повышенном напряжении генератора. Ремонт блока заключается в замене этого стабилитрона. В экстренном случае можно просто выкусить стабилитрон, работоспособность блока восстановится.

3.  Перегорание предохранителей

Это более безобидная неисправность. Обычно перегорает до 20% всех предохранителей, установленных в автомобиле. Поэтому после переполюсовки следует методично проверить абсолютно все предохранители, начиная от мощных распределительных в подкапотном пространстве и заканчивая салонными. Предохранители следует заменять на аналогичные номиналы, ни в коем случае не большего, иначе  они будут неэффективны.

После проверки генератора и замены предохранителей следует вновь подключить аккумуляторную батарею, произвести пробный запуск двигателя. Если автомобиль завелся, дать ему поработать минут десять, после чего проверить степень нагрева генератора. Если он сильно повысил свою температуру, значит, пробит диодный мост, генератор обязательно требует ремонта.

Далее проверяют работоспособность всех электрических узлов и систем автомобиля: блока ABS, кондиционера, климат-контроля, управления кузовом, освещение, щетки, автомагнитола и так далее. Если все исправно, во время первых поездок после переполюсовки контролируют наличие посторонних запахов в салоне и подкапотном пространстве.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

В том случае, если плюс « » с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

Вначале желательно разобраться в устройстве аккумулятора, наиболее распространенной разновидностью которого является кислотно-свинцовый. Он представляет собой пластиковый короб, разделенный на 6 секций, каждая из которых является отдельным элементом питания. В любой секции находится пакет пластин с чередующейся полярностью. На пластины с положительным зарядом наносят диоксид свинца. Губчатый свинец используется для имеющих отрицательный заряд.

Клеммы можно отличить по внешнему виду, европейские имеют цилиндрическую форму, то есть, имеют круглое сечение. Азиатские делят на две разновидности, они могут быть круглыми или плоскими. Если вместо круглых используются плоские, они часто имеют резьбу. Разница в размерах также наблюдается, у европейских диаметр минусовой — 17,9 мм, а у азиатской — 11,1. Плюсовой контакт в авто из Европы имеет диаметр 19,5 мм, в азиатских машинах — 12,7.

При попытке завести машину последствия могут оказаться фатальными. Повезет, если водитель поймет, что допустил ошибку и вовремя отключит прибор. Нередко подобные ошибки приводят к замыканию и выходу из строя предохранителей. Они таким образом предотвращают более серьезные проблемы, возникающие при несоблюдении полярности. Естественно, при замыкании отмечается ряд характерных симптомов:

• Летят искры.
• Начинают плавиться провода и клеммы.
• Появляется дым и запах гари.

Если появятся подобные признаки, придется как можно скорее отключить клеммы. В итоге степень повреждений будет зависеть о реакции водителя и степени износа АКБ. В любом случае, при неправильном подключении батарея начинает работать неправильно. Если процесс будет длиться некоторое время, замыкание вызовет осыпание плюсовой пластины. Мощность упадет, завести мотор не получится.

Когда не идет заряд и все время светится лампа АКБ, это говорит о выходе из строя защиты генератора. Если защитный элемент отсутствует, может сгореть и сам генератор. Иногда ломается электронный блок управления, без которого машина не заводится. Замкнувшие клеммы способы привести к тому, что плата внутри ЭБУ сгорит, а на ее замену придется выделить немало денег. Нередко перестает включаться сигнализация, которая не может функционировать при неправильном подсоединении проводов.

Из всего вышесказанного можно заключить, что при изменении полюсов не все узлы автомобиля выйдут из строя. Некоторые из них способны нормально функционировать и после изменения полярности. Мотор будет работать, но только крутиться он начнет в обратную сторону. Пострадает электроника, больше всего достанется устройствам, не имеющим предохранителей.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

• подсветки и электроники приборной панели;
• сигнализации;
• проводов;
• бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
• АКБ;
• блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
• генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

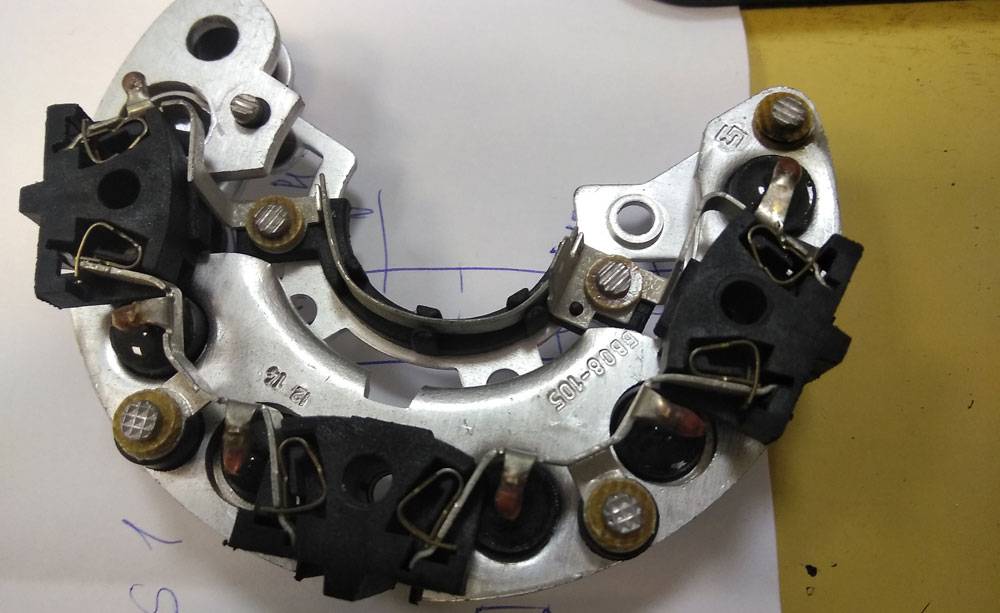

Диодный мостик генератора

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

• зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
• плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Что такое полярность?

Полярность — понятие, определяющее расположение полюсных выводов (внешние токовыводящие элементы) на крышке или лицевой стороне АКБ. Существует два стандартных типа положения:

• Прямая.
• Обратная.

Но токовыводы могут располагаться и иначе. Такие «экзотические» аккумуляторы не прижились у автовладельцев Европы и стран СНГ, поэтому попадаются на прилавках магазинов крайне редко. Осталось выяснить, что такое полярность аккумулятора прямая или обратная, есть ли между АКБ разница.

Прямая полярность аккумулятора

АКБ этого типа принадлежат разработке советских инженеров. Все авто, выпускавшиеся в СССР оснащались аккумуляторными батареями прямого типа. Для них характерно следующее расположение полюсных выводов — «+» слева и «-» справа. С таким расположение токовыводов выпускаются батареи и сегодня. Довольно внушительный процент транспортных средств иностранных брендов, которые собираются на территории стран СНГ оснащаются АКБ с левым «+».

Обратная полярность аккумулятора

Аккумуляторы обратной полярности изготавливают производители европейских государств. Поэтому все импортные транспортные средства комплектуются батареями, у которых токовыводы расположены с точностью до наоборот — «+» справа и «-» слева.

Чем отличаются аккумуляторы?

Если речь идет только о полярности, то отличие одно — расположение токовыводов на крышке оборудования. Никаких физических и эксплуатационных сверх особенностей раскладка полюсных выводов батарее не дает, но при установке в транспортное средство аккумулятора не той полярности неизбежно возникнут сложности с длиной проводов клемм. Не имеет значения, что и старая АКБ, и новая комплектующая изготовлены одним производителем. Длины проводов не хватит! Чтобы избежать дополнительных трат и потери времени на наращивание проводов, разумнее сразу выбрать и купить аккумуляторную батарею нужного типа.

Если речь идет о приобретении батарей разных изготовителей, то отличаться они могут как расположением «+» и «-», так и геометрией, размерами.

Эту задачку не решить даже наращиванием или заменой проводов, поскольку посадочное место под комплектующую всегда имеет строгие геометрические и физические параметры. Запасная часть может не поместиться в посадочное место. При благоприятных обстоятельствах не та полярность АКБ может и не быть проблемой. Если можно установить ее в гнездо правильно, развернув на 1800. В этом случае длины проводов клемм будет достаточно.

Это интересно: Почему не заряжается аккумулятор автомобиля от зарядного устройства, генератора: рассмотрим развернуто

Что такое полярность в аккумуляторе и какая она бывает

В аккумуляторах под полярностью подразумевают расположение токопроводящих элементов на крышке оборудования. К этим контактам и подключают электроцепь авто или зарядное устройство. В зависимости от расположения плюсовой и минусовой клеммы и определяется полярность устройства.

АКБ с прямой полярностью устанавливались на всех советских автомобилях.

Если смотреть на АКБ со стороны токовыводов, то при прямой полярности слева должен находиться плюсовой контакт, справа — минусовой. При обратной — клеммы будут расположены наоборот.

В батареях для грузовых авто расстановка клемм другая. В отличие от АКБ для легковушек, здесь контакты расположены не спереди, а слева. Если аккумулятор с прямой схемой — то ближайший к вам контакт будет плюсов, если обратную — то минусовым.

Вид на лицевую сторону АКБ грузового автотранспорта.

Как определить полярность аккумулятора

Сами клеммы, помимо знаков «+» и «-», отмечаются сокращением «POS» и «P» (для положительных контактов) или «NEG» и «N» (для отрицательных токопроводящих элементов). Также на некоторых моделях контакты могут отличаться по толщине: диаметр положительных обычно больше.

К сожалению, маркировка на изделии не всегда соответствует действительности, а иногда и вовсе отсутствует, в описании указывают недостоверную информации, а продавцы — не разбираются в вопросе полярности. Чтобы не потратить деньги зря, и тем более не повредить механизмы авто, внимательно и ответственно подходите к выбору батареи и не покупайте у сомнительных продавцов.

Помните, материальные потери после неправильного подключения АКБ вам никто не компенсирует, ведь такой случай не является гарантийным.

Как подключить аккумулятор другой полярности

Устанавливать на авто нужно именно те батареи, на которые оно рассчитано. Но если по какой-либо причине необходимо подключить АКБ другой полярности, сделайте это с помощью удлинения одного из подходящих проводов. Только помните, безопасно провести такой «трюк» можно лишь с минусовым контактом (так как он является массой). Наращивание плюсового провода может привести к печальным последствиям.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как обслужить необслуживаемый аккумулятор автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

• Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
• Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Moll batterien, лидер на рынке автомобильных аккумуляторов

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
