Что показывает компьютерная диагностика двигателя автомобиля

Особенности компьютерной диагностики двигателя автомобиля

Наиболее трудной задачей диагностирования мотора машины является определение узла, в котором произошла поломка

На многих транспортных средствах отсутствует единая система электронного управления двигателем (ЭСУД), следовательно, специалисты обращают внимание на признаки различных поломок, проводят множество сложных операций по диагностике. Во время подобных процедур часто снимают навесное оборудование, частично разбирают мотор автомобиля.

Что же показывает проверка силовой части? Компьютерная диагностика транспортного средства – современный способ проверки узлов и элементов, взаимодействующих с ЭСУД. Нередко неисправности одного механизма непосредственно влияют на функционирование другого. Подобные ошибки фиксируются во время анализа, что позволяет точно и оперативно локализовать неполадки.

Компьютерная диагностика автомобиля помогает оценить показатели двигателя во время работы и сравнить их с номинальными. Анализ работы силовой части позволяет проверить системы зажигания, питания и охлаждения, механизм газораспределения и непосредственно ЭСУД. Одновременно с проверкой возможно оценить состав топливно-воздушной смеси, качество заполнения цилиндров ТВС и прочие показатели.

Диагностика осуществляется поэтапно: после выведения отчета о неисправностях идет расшифровка информации. В результате решается, ремонтировать или менять конкретную деталь, узел, элемент.

Приборы, необходимые для проверки, подразделяют по назначению на 2 группы:

Отвечающие за измерение физических параметров. К устройствам данной группы относятся амперметры, вольтметры, омметры, манометры.
Отвечающие за отображение работы машины в цифровой или графической форме. Примером таких приборов являются сканеры, мотор-тестеры.

Требования, предъявляемые к устройствам компьютерной диагностики двигателя автомобиля:

наличие в базе данных номинальных характеристик для множества моделей, марок машин;
высокая точность обработки данных;
защита от неправильного подключения, перегрузки;
автоматическое выключение прибора;
простота использования.

Если разобраться с амперметром или манометром будет несложно для многих людей, то, например, сканером должен пользоваться опытный работник. Модульные приборы, которые подключаются к ПК, могут измерять ток, напряжение, давление, определять разряжение газов и наличие жидкости в частях мотора. Результаты измерений обязаны быть очень точными, так как на их основании в дальнейшем проводится диагностика карбюраторных и инжекторных двигателей с различными системами зажигания – классической, микропроцессорной или электронной.

Использование мотор-тестеров помогает оперативно и точно определить неисправности при подаче топлива, в системе зажигания, протестировать работу генератора и заряд аккумулятора.

Чтобы определить код неисправности, часто применяют системный сканер. Данное устройство имеет цветной экран, а также оснащено небольшим принтером. Его работа заключается в считывании кода ошибки с последующей распечаткой данных. При тестировании прибора в автоматическом режиме исправления происходят до пяти раз. Невозможность купирования ошибки свидетельствует о том, что имеется поломка в системе управления.

Основными функциями сканера являются:

считывание кодов неисправностей, которые сохраняются во время самодиагностики автомобиля в памяти блока управления, с последующей расшифровкой;
удаление кодов ошибок из памяти без устранения причины неисправности;
отображение показателей работы транспортного средства в режиме реального времени;
воздействие на датчики, блок управления;
активация исполнительных механизмов;
внесение в программу блока управления корректировок в пределах возможностей прибора и автосервиса.

Газоанализаторы с помощью сканера способны определить состав отработанного газа. На основании полученной информации возможно провести оценку работы двигателя. Также стоит отметить, что есть газоанализаторы, которые тестируют автомобиль в автономном режиме.

Полноценную компьютерную диагностику двигателя автомобиля проводят в сервисах, которые укомплектованы требуемым оборудованием, в том числе ПК с подключенными специальными приборами.

Необходимые устройства комплекса для проведения компьютерного анализа:

персональный компьютер;
универсальный сканер;
многокомпонентный газоанализатор;
быстродействующий многоканальный цифровой мотор-тестер;
многофункциональная мобильная закрывающаяся стойка для диагностирования.

Данные устройства должны иметь изолированные провода, а также располагаться в одном месте.

Современная компьютерная диагностика

На современных автомобилях очень мало используется старый метод питания двумя уровнями, плюс либо масса. Сигнал по CAN-шинам передается с помощью сложных аналоговых и системы двоичных сигналов, он идет от датчиков к ЭБУ, далее к исполнительным механизмам. При этом контрольная лампа, как и очень многие другие традиционные методы, как, например, в случае со старыми автомобилями, мало чем помогут. А в некоторых случаях могут навредить, нанеся повреждения проводке.

Эти тенденции привели к необходимости создания принципиально нового диагностического оборудования и разработке новых компьютерных программ, которые бы обеспечили быстрый доступ к необходимой информации о ремонтируемом автомобиле.

Теперь при помощи компьютерной диагностики имеется прекрасная возможность проверять работу не только двигателя, но и тормозных систем автомобилей, климатической установки, приборной панели, мультимедийных систем и тому подобное.

С помощью компьютерной проверки водитель может максимально точно и быстро проанализировать состояние отдельных механизмов, которые находятся под управлением электроники. Такая комплексная диагностика позволяет удостовериться в том, что машина действительно исправна.

С другой стороны, компьютерная проверка помогает оценить состояние лишь тех систем, которые основаны на электронике. Однако важнейшая работа в автомобиле достается механизмам. Это означает, что ошибки в показаниях датчиков могут возникать из-за механических неисправностей. Поэтому не спешите менять электронику, если обнаружите, что какой-то прибор работает не так, как нужно. Вполне возможно, что причиной этому является вышедший из строя механизм.

В каких случаях нужна диагностика мотора

В профилактических целях желательно заказывать эту услугу в сервисе с определенной периодичностью. Например, при каждой замене расходников на ТО или 1 раз в год, даже если мотор работает исправно и не подает никаких признаков поломок, требующих неотложного ремонта. Но чаще всего диагностику двигателя в авто выполняют по мере необходимости, когда уже имеются видимые симптомы его некорректной работы. Рассмотрим типичные ситуации, при которых нужно обращаться в автосервис в Москве, осуществлять глубокую диагностику и выполнять замену или ремонт изношенных компонентов двигателя:

Из выхлопной системы выходит густой дым сизого, белого или другого цвета. Причины могут быть самыми разнообразными. В одних ситуациях ремонт требуется из-за попадания масла в камеру сгорания двигателя, что легко выявляется при диагностике. В других – из-за неправильной работы системы топливных форсунок или отказа одного или нескольких цилиндров. В случае с дизельным мотором это может свидетельствовать о неполадках в работе турбокомпрессора и его предстоящем ремонте. Также двигатель может выдавать густой выхлоп при смещении фаз в ГРМ – например, при неправильной установке ремня при его замене или ремонте системы газораспределения .
Наблюдается повышенный расход топлива. Это достаточно серьезная неисправность автомобилей с двигателями внутреннего сгорания. Ремонт нужно проводить сразу же после диагностики. Перерасход горючего не прекратится сам по себе. Помимо расходов на диагностику, ремонт авто и работы по замене изношенных запчастей в двигателе, водителю придется регулярно переплачивать за лишнее топливо. Причиной досрочного ремонта также может быть износ свечей в системе зажигания и их нерегулярная замена, несвоевременная установка нового топливного фильтра, применение некачественного масла с повышенной вязкостью, непрофессиональный ремонт и др.
Двигатель глохнет на холостом ходу или вовсе не заводится. В этом случае машину следует отогнать на диагностику и ремонт эвакуатором или буксиром. Как и в предыдущих случаях, причин его нестабильной работы двигателя может быть множество: от нагара на свечных электродах до поломки топливного насоса, несвоевременной замены фильтров или некачественного ремонта. В особых случаях технические проблемы с запуском ДВС могут быть даже из-за обрыва ремня ГРМ или сбои в работе системы управления двигателя.

Как проводится компьютерная диагностика

Что же показывает диагностика и сколько времени занимает? Специалист оценивает работу механизмов, сравнивая с принятыми нормальными показателями. Для этого через специальный диагностический разъем к бортовой системе подключается сканер. Устройство считывает ошибки, просматривая информацию. Данные транслируются на монитор, специализированная программа расшифровывает коды и выдает конечный результат. В зависимости от множества факторов процесс может занимать от десяти минут до трех часов.

Качество зависит от уровня профессионализма специалиста и используемой аппаратуры. Обычно применяются следующие устройства:

Сканеры. Бывают дилерские, рассчитанные на авто определенных марок, оборудованные специализированной программой и используемые в дилерских центрах. Сканеры, созданные исключительно для одной марки, имеют высокую точность и широчайший набор функций. Такие устройства могут выявить ошибку и предложить путь устранения указать точное нахождение неисправности, вносить коррекции в программу бортового компьютера. Дилерский сканер в руках неопытного пользователя может вызвать серьезный сбой в работе авто, поэтому такую проверку доверьте профессионалам.
Мультимарочный сканер подходит к разным маркам, выявляет место поломки и код ошибки.
Портативный сканер, как правило, применяется в небольших автосервисах. Служит для определения кода и локации поломки.
Мотор-тестеры используются для выявления состояния системы зажигания, напряжения, цилиндров, клапанов, поршней и других механизмов.
Газоанализаторы, как следует из названия, изучают состав выделяемого газа, выявляя поломки мотора.

Детальный осмотр

В итоге специалист должен получить полную картину по следующим участкам:

Фары и другие осветительные приборы. На этом этапе измеряется угол наклона и регулировка устройств. Полученное значение должно соответствовать утверждённым стандартам.
Стеклоочистительные элементы и стеклоомыватели. Специалист должен не только проверить их наличие, но и то, насколько они способны выполнять свои функции.
Состояние шин автомобиля и колёс в целом. Эксплуатация автомобиля с порезами, шишками, нарушениями крепления, отсутствием болтов и гаек, предусмотренных конструкцией и следами повышенного износа (видны нити корда, меньше нормы или полностью отсутствует рисунок протектора, прослеживается расслоение каркаса) строго запрещена, данное требование установлено в правилах дорожного движения. Также нельзя эксплуатировать транспорт при использовании резины разного типа, размера и с несоответствующим видом рисунка протектора.
Состояние узла рулевого управления. В зависимости от транспортного средства проверяется работа гидроусилителя (если модель ТС предполагает его наличие) и соответствие допустимого уровня люфта (для автомобилей до 3,5 т и легковых значение не может превышать 10%).
Тормозная система автомобиля. Специалист проверяет эффективность торможения, в том числе экстренного и замеряет тормозной путь автомобиля.
Проверка двигателя в том числе и с использованием компьютерной диагностики.
Анализ выхлопных газов. Содержание вредных веществ не должно превышать допустимой нормы.

С какой периодичностью нужно проводить компьютерную диагностику двигателя автомобиля

Проверку машины с использованием компьютерной техники впервые начали проводить более 25 лет назад. Необходимость данной процедуры связана с исчезновением с рынка карбюраторных моторов, появлением электронной системы управления двигателем транспортного средства. В любом случае многие автовладельцы не знают точно, когда следует проводить компьютерную диагностику.

Конечно, первым признаком того, что водителю необходимо отправляться в автосервис, является загорание индикаторной надписи «check engine» (или значка «двигатель»)

Обратите внимание, что данный значок не всегда сигнализирует о неисправности именно в силовой части машины. Раньше система управления присутствовала только в моторе автомобиля, но и потом дизайн индикатора оставили без изменений.

На приборной панели современных машин загорание индикатора «Проверь мотор» может значить, что неполадки возникли, например, в коробке передач или фаре транспортного средства. В любом случае, если появилось такое предупреждение, нет причин для паники, в первую очередь нужно оценить поведение машины.

Если двигатель работает ровно, датчик температуры антифриза не сигнализирует о перегреве, нет данных о низком уровне давления в топливной системе, то с мотором автомобиля не случилось ничего катастрофического. В случае если вы передвигались по бездорожью, часто буксуя, или долго стояли в пробке, то не исключена возможность перегрева в коробке передач.

Часто какой-либо индикатор приборной панели гаснет после того, как вы заглушили двигатель и дали ему время остыть. Также в случаях, когда об ошибках сообщают неосновные системы транспортного средства, можно отложить поездку в автосервис. Естественно, про компьютерную диагностику двигателя автомобиля нельзя забывать и нужно выяснить, что все-таки случилось с машиной. Потенциальная неисправность останется висеть в воздухе, пока не будет определен узел, требующий к себе повышенного внимания.

Стоит понимать, что отсутствие горящих индикаторов не свидетельствует о том, что транспортное средство находится в идеальном состоянии. С двигателями некоторых моделей случаются определенные неполадки, а соответствующая информация до водителя не доходит. В том числе и по этой причине производители автомобилей включают компьютерную диагностику мотора в обязательную программу технического обслуживания машины.

Ситуации, при возникновении которых требуется срочное диагностирование двигателя:

проблемы с запуском и медленный прогрев мотора;
снижение мощности двигателя;
увеличение расхода топлива и масла;
выхлопы белого, сизого или черного цвета;
возникновение посторонних шумов и стуков;
появление в выхлопных газах горелого запаха;
наличие регулярных сбоев в функционировании систем.

Также поводами для проведения компьютерной диагностики двигателя транспортного средства могут стать:

приобретение автомобиля с пробегом у физического лица;
подготовка машины к продаже, так как проведение компьютерной проверки поможет более точно определить стоимость автотранспорта;
длительный срок эксплуатации без ремонта;
экстремальные условия эксплуатации машины (например, регулярные длительные поездки, тяжелые погодные условия).

Можно встретить немало владельцев автомобилей, которые ездят не так много, соответственно, пробег, именуемый межсервисным, у них набирается только за несколько лет. Или другая история – фирменная гарантия машины уже истекла. В обоих случаях рекомендуется проводить компьютерную диагностику транспортного средства не реже одного раза в год.

Для чего это нужно?

Компьютерная диагностика позволяет максимально точно определить неисправность электроники или других систем автомобиля, благодаря чему мы получаем:

ясную картину технического состояния отдельных узлов и систем;
примерный план устранения неисправности, начиная от сброса ошибок;
контроль за работой двигателя в режиме реального времени;
возможность изменять некоторые параметры в режиме реального времени.

Что в себя включает компьютерная диагностика авто?

В первую очередь электронная диагностика начинается с осмотра на предмет внешних повреждений, либо по звуку вращающихся деталей. Далее включается в работу сканер, который требуется подключить в диагностический разъем, находящийся в салоне под торпедой или под капотом. Диагностика включает в себя следующие этапы:

считывание кодов ошибок;
аналоговая проверка;
анализ полученной информации, сброс ошибок и повторное считывание, если ошибки снова появились.

Оборудование для компьютерной диагностики

Существует три вида специализированного оборудования:

дилерское — представляет собой сканер, который предназначен исключительно для одной марки автомобиля, им оснащают СТО всех официальных дилеров. Такое оборудование позволяет не только произвести правильную диагностику, но и увидеть возможные вмешательства в блоки управления, точный пробег, историю ошибок. Оборудование высокоточное, а значит диагностика производится быстро и качественно определить неисправность, откорректировать работу электронных систем;

универсальный сканер — портативное устройство, которое отличается компактностью и простотой использования. Устройство показывает ошибки, есть возможность их удаления, однако функционал не так широк, зато приемлемая стоимость позволяет иметь такой сканер каждому автовладельцу;
мультимарочный сканер — может быть двух видов: в виде портативного компьютера, либо блок с планшетом. Обычно применяется на различных СТО, благодаря широкому функционалу выполняет 90% необходимых операций. В зависимости от марки и стоимости есть возможность корректировки работы блоков управления.

Помните, что для личного пользования дешевые Bluetooth-сканеры, которые сопрягаются с вашим смартфоном редко показывают верную информацию о техническом состоянии автомобиля, лучше установить бортовой компьютер, который в режиме реального времени будет контролировать почти все процессы работы авто.

Какое бывает техническое обслуживание

Не стоит забывать и о том, что перед каждой поездкой на автомобиле водитель должен произвести визуальное техническое обслуживание (осмотр). То есть водитель должен проверить:

Давление в колесах;
Работу осветительных приборы и указателей поворотов;
Работу клаксон;
Уровень масла в двигателе;
Уровень охлаждающей жидкости;
Уровень тормозной жидкости;
Уровень жидкости гидроусилителя руля (при наличии);
Уровень омывательной жидкости.

Все это необходимо для того, чтобы поддерживать автомобиль в нормальном рабочем состоянии и обеспечить безопасность вашей поездки, особенно, если поездка дальняя.

Остальное же техническое обслуживание должны проводиться квалифицированным персоналом дилерских центров или автосервисов. Для каждого автомобиля завод изготовитель устанавливает свои нормы, перечень работ и пробег при проведении ТО. Но в большинстве случаев ТО бывают:

ТО – 0 это нулевое ТО, в простонародье его называют «Обкаточным» проводится после 1000 – 1500 км.пробега автомобиля. На таком ТО как правило меняют моторное масло, масляный фильтр.

ТО – 1 проводится через 15 000 пробега, или год эксплуатации автомобиля, в зависимости от того, что наступит раньше, не зависимо от того ездил автомобиль или нет.

ТО – 2 проводится через 15 000 пробега или год эксплуатации от предыдущего ТО (в зависимости от того, что наступит раньше)

ТО – 3 проводится через 15 000 пробега или год эксплуатации от предыдущего ТО (в зависимости от того, что наступит раньше)

ТО – 4 проводится через 15 000 пробега или год эксплуатации от предыдущего ТО (в зависимости от того, что наступит раньше)

Итак далее…

Диагностика неисправностей электронным тестированием

Сканер подключается к внутренней автомобильной БСА через особый разъём. Прибор или оборудование имеет сложную прошивку, в обязательном порядке обновленную до последней версии. Диагностика имеет ряд автономных операций.

Подвеска

Проверка ходовой части проводится после обнаружения владельцем машины явных признаков неисправности — заносах передней или задней оси, а также неравномерного износа покрышек или стука при обычном движении и маневрах. Ещё одним характерным симптомом неполадки с подвеской становится ложное срабатывание АБС и увеличение люфта руля. Также КД осуществляется после обнаружения на панели приборов пиктограмм, диагностирующих о неполадках.

Компьютерная диагностика подвески

Подробнее о признаках, когда нужно тестировать подвеску:

на поворотах слышен стук;
протектор шин изнашивается неравномерно;
шум усиливается на бездорожье;
на скорости автомобиль заносит влево или вправо;
при движении ощущается тряска;
не в своё время срабатывает антиблокировочная система.

Перед компьютерной диагностикой ходовую автомобиля проверяют руками. Если имеются большие зазоры между деталями, процедуру КД нужно проводить в обязательном порядке.

Силовой агрегат

Компьютерная диагностика ДВС обязательна в случаях, когда автолюбитель замечает длительное разогревание агрегата, увеличение расхода горючего, потерю мощности.

В ходе электронной проверки измеряется также компрессия.

Появление на приборной панели значка «Чек» всегда беспокоит заботливого владельца машины. Без специального оборудования крайне сложно узнать причину нестабильного поведения двигателя современного автомобиля. Самые распространённые ситуации, когда требуется срочное проведение КД силового агрегата:

предупреждающие значки на панели — индикатор загорается, когда обнаруживается один из 200 кодов ошибки, связанный с работой двигателя;
увеличение расхода горючего — при повреждениях воздушного фильтра, датчика расхода воздуха, лямбда-зонда и различных элементов топливной системы, бензин или солярка сгорают с высокой скоростью.

Принцип КД бензиновых и дизельных моторов сводится к расшифровке специальных кодов, показывающих состояние электронных систем. Они выводятся на дисплей устройства в виде определённых символов.

Диагностика двигателя специальным устройством

Специалист должен уметь расшифровывать данные, формировать отчёт с описанием конкретных неисправностей, находить эффективные решения для кардинального исправления работоспособности ДВС.

Коробка автомат

Поводом для тестирования АКПП становятся такие характерные симптомы — коробка включается с рывками, шумит, пробуксовывает и не в состоянии нормально работать. Увеличивается также расход топлива и масла. КД считывает ошибки блока управления автоматом, а также выводит показания датчиков и регуляторов.

Проверка коробки автомат нужна ещё в следующих случаях:

после загорания на панели приборов индикатора неисправностей;
перед покупкой машины с вторички;
раз в год для профилактики.

Если автомобиль с большим пробегом, то диагностировать автомат нужно в обязательном порядке. Также это относится к условиям эксплуатации. Например, если машина оборудована фаркопом и подвержена дополнительным нагрузкам, срок службы автоматической коробки заметно сокращается.

Компьютерное тестирование позволит избежать не нужной замены масла, промывки гидроблока или чистки соленоида. Обычно эти услуги предлагают недобросовестные работники левых сервисов, пытаясь заработать. Всё начинается с жалоб клиента на толчки при торможении, когда переключаешься с третьей скорости на первую. Если провести грамотную диагностику, то сканер мгновенно покажет, что прошивка электронного блока устарела, и автомат нуждается в перенастройке. После установки свежего обеспечения толчки исчезают.

Диагностика АКПП специальным тестером

Мотор-тестер

Данный вид диагностического оборудования выполняет совершенно другую задачу. Его функция – это измерение основных параметров непосредственно с двигателя.

С его помощью можно отыскать любые неисправности в системе. С его помощью можно измерить токи датчиков, посмотреть на формы напряжений, осциллограммы давления топлива, проверить баланс последних, провести измерения УОЗ, стартерного тока и так далее.

Кроме этого, с помощью мотор-тестера можно снять ряд осциллограмм высокого напряжения, по которым можно увидеть состояние катушки зажигания, свечных наконечников, ВВ-проводов, компрессии, неисправности ЭБУ и так далее.

Еще один плюс – возможность измерения давления в цилиндрах во время работы двигателя.

Сама процедура выполняется очень просто: выворачивается свеча, а на ее место устанавливается датчик давления.

По полученному графику можно сделать ряд выводов по поводу:

состояния цилиндро-поршневой группы;
правильности установки фаз ГРМ;
наличия подсоса воздуха во впускном тракте;
угла опережения зажигания;
уровня противодавления выпускной системы.

Это далеко не полный список возможностей, которые дает мотор-тестер.

Благодаря полученным данным можно гораздо быстрее выявить неисправность и устранить ее.

В некоторых случаях получается даже определить наличие межвиткового замыкания форсунок или обрыва в них.

Чтобы оценить состояние стартера или аккумулятора, можно измерить величину стартерного тока.

С помощью мотор-тестера можно с точностью проверить работоспособность датчиков и сделать вывод об их работоспособности.

В общем, достоинств у данного устройства не счесть. Выбор достаточно широк, но стоимость практически во всех случаях является очень высокой.

Для чего необходима компьютерная диагностика автомобиля?

Если вы решили произвести диагностику с помощью адаптера, вам наверняка будет интересно знать, что же даст эта процедура. В первую очередь, это возможность экономии финансовых средств и времени. Особенно, если автодиагностика проводится в тот момент, когда машина стала вести себя не правильно — делая проверку всех рабочих систем, можно получить информацию об их состоянии.

Проверка узлов транспортного средства

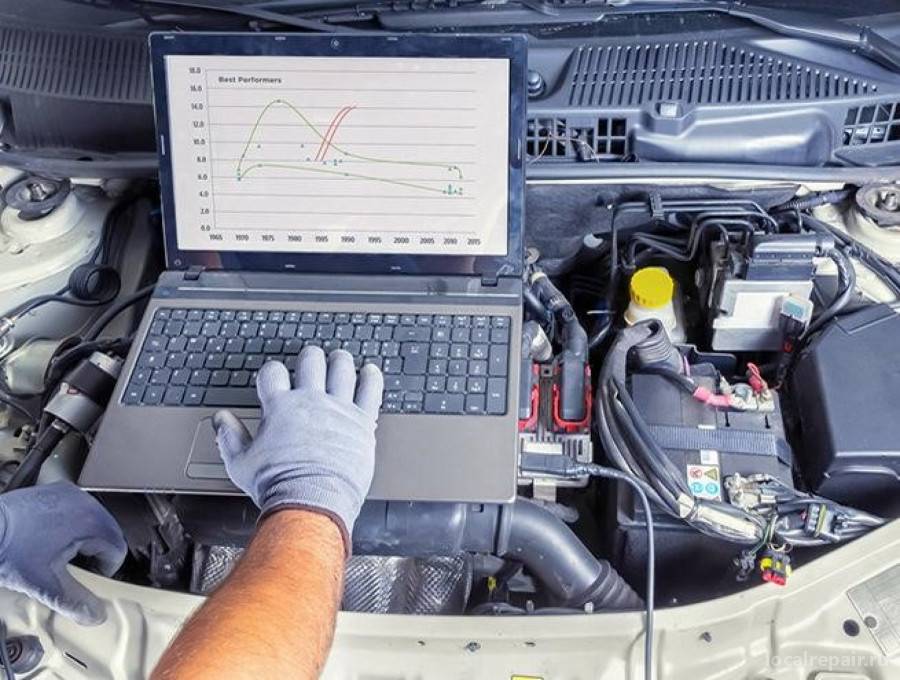

Все, что нужно, это просто подсоединить компьютер к диагностическому разъему и посмотреть за работой основных параметров. Если в работе тех или иных систем и узлов есть отклонения, проблема решается либо самостоятельно, либо с помощью специалистов. Если, к примеру, диагностика двигателя будет доверена специалистам, вполне возможно, что они просто возьмут с водителя деньги, продержав автомобиль несколько дней на станции в попытке найти неисправность.

Если же проводится самостоятельная диагностика авто, то вся процедура будет осуществляться быстрее и проще. У водителя есть отличная возможность своими руками выявить проблемы или хотя бы ее направления, и уже потом найти того или иного специалиста. Если же вы попытаетесь найти квалифицированного профессионала на СТО изначально, на это может потребоваться время. Тем более, что этот специалист должен разбираться в компьютерной диагностике, а сегодня таких людей не так много.

Разумеется, изучение всех тонкостей проверки транспортного средства — процесс не особо простой и на него потребуется время. Чтобы точно знать картину состояния узлов и систем, необходимо уметь , которые будут получены в процессе (автор видео — Евгений Гордиенко).

Процесс электронного тестирования

К бортовой электронной системе через специальные диагностические разъёмы подключается достаточно сложное оборудование — сканер, имеющий серьёзное ПО. Прибор читает передаваемые машиной коды. Данные, которые получает сканер, расшифровывает специалист, используя предназначенные для этого программы. Основываясь на полученной информации, специалист делает вывод об имеющихся неисправностях.

А само электронное тестирование подразделяют на несколько действий. Расскажем о некоторых симптомах, при появлении которых имеет смысл провести компьютерный анализ определенного элемента.
