Ремонт насос гидроподвески Ситроен С5
Гидроэлектронный блок, а попросту насос гидроподвески Ситроен С5, сердце всей системы. Умное устройство собирает данные с датчиков положения кузова и рулевого колеса, чтобы вовремя повысить или снизить давление жидкости в исполнительных устройствах.
В составе блока механический насос и управляемый электроникой электродвигатель. Эта «сладкая парочка» отвечает за правильное положение кузова автомобиля. Неисправность одного из компонентов «обрушивает» гидросистему, кузов падает в нижнее положение.
За перегрузку гидравлической части насоса подвески Ситроен С5 «отдувается» электродвигатель. Он защищён 40-амперным предохранителем, но когда защита не помогает, двигатель выходит из строя.
Автомобиль, владелец которого обратился за помощью на СТО «500 ампер», демонстрировал все признаки неисправного насоса гидравлики. Ситроен С5 опустился в нижнее положение, электродвигатель не работал.
Обычно в условиях сервиса проводится комплексный ремонт насоса подвески Ситроен С5. Узел снимают с автомобиля, затем полностью перебирают как электромотор, так и гидравлическую часть. Заменяют неисправные детали, перематывают обмотки, разбирают и чистят механику.
Для гаражных условий комплексный подход слишком трудоёмкий. Устраняя неисправность своими руками, владельцы автомобилей обычно ограничиваются «точечным» ремонтом, меняют какую-то одну деталь, не трогая остальные.
Выигрыш в стоимости в этом случае виден невооружённым глазом. Но если после комплексного ремонта восстанавливается ресурс насоса, сервис гарантирует его исправную работу, кто поручится за состояние изношенных компонентов после точечной замены? Говорят, что скупой платит дважды. Если не деньгами, то временем и нервами.
Чтобы снять насос гидроподвески Ситроен С5, автослесарь:
- отсоединил аккумуляторную батарею;
- слил жидкость LDS;
- отсоединил патрубки и снял гидравлический резервуар (бачок);
- снял правое переднее колесо, подкрылок;
- отсоединил от гидроблока рзъёмы, трубопроводы;
- снял гидронасос подвески.
Ремонт демонтированного насоса подвески Ситроен С5 продолжился в автомастерской. Электрик разобрал электродвигатель, перемотал якорь, заменил подшипники и щёточный узел, вычистил все компоненты.
Автослесарь полностью разобрал гидравлическую часть, промыл детали.
Собранный насос гидроподвески и снятые для ремонта детали слесарь возвратил на автомобиль, заправил гидравлику жидкостью LDS, продул контур подвески.
После контрольной проверки Ситроен С5 возвращён владельцу.
СТО «500 ампер» выполняет ремонт гидроподвески Ситроен С5 в Минске. По выбору клиента устанавливаем оригинальные, совместимые или восстановленные компоненты. Заполните заявку на сайте или позвоните по контактным телефонам, чтобы оформить заказ или узнать цену запчастей.
Интерьер
Интерьер кроссовера привлекает внимание приятными взгляду очертаниями – трехспицевый мульти-руль оптимальных размеров, комбинация приборов с двумя «глубокими колодцами» и дисплеем борткомпьютера между ними, симпатичная центральная консоль с 7-дюймовым экраном информационно-развлекательного центра и тремя крупными регуляторами «микроклимата».
Внутри машины преобладают добротные материалы отделки (хотя большинство элементов выполнены из жестких пластиков), а качество исполнения находится на приличном уровне. По умолчанию салон Citroen C-Crosser – пятиместный.
На первом ряду установлены эргономично спрофилированные кресла с хорошо развитыми боковинами и широкими интервалами регулировок, а на втором – гостеприимно отформованный диван, который способен принять троих человек
Предлагается автомобиль и в семиместной модификации, однако на «галерке» в данном случае смогут разместиться только дети. При полной загруженности пассажирами у кроссовера остается сугубо номинальный багажник – его объем составляет всего 184 литра.
Сиденья третьего и второго рядов складываются в совершенно ровную площадку, в результате чего запас свободного пространства для поклажи увеличивается до 441 и 1686 литров соответственно.
Типичные проблемы и неисправности
Ситроен С8 с автоматической коробкой передач лучше не рассматривать. АКПП повышает расход топлива и не отличается надежностью. Сравнительно быстро изнашивается и насос гидроусилителя руля (от 6 000 рублей).
В ухоженном экземпляре салон не показывает заметных признаков износа почти до 200 000 км. Первым сдается руль. Со временем перестают фиксироваться в разложенном состоянии подлокотники, а кресла начинают складываться с трудом.
Мансардные окна и стеклянная крыша обеспечивают приятную атмосферу. Однако, с годами они теряют герметичность. Для проверки можно отправиться на мойку. А из-за недостаточной жесткости кузова нередко трескается лобовое стекло. Возникают проблемы и с направляющими задних боковых дверей. Кроме того, под ними царапается лакокрасочное покрытие.
Порой неудобства доставляет электрика и электроника. Появляются ложные сообщения об ошибках в системах, отказывают различные модули (преимущественно отвечающие за комфорт), заклинивают в открытом положении люк и стекла. Перед покупкой следует обязательно проверить функционирование панели управления кондиционером и работу подрулевых переключателей.
В экземплярах, собранных до ноября 2004 года, в сильные морозы наблюдались проблемы с усилителем тормозов. В системе скапливался конденсат, который перемерзал, блокируя работу усилителя. Производитель доработал узел, установив дополнительную систему вентиляции с фильтром.
Двигатели
В списке предложений доминируют дизельные версии с 2.0 HDi и 2.2 HDi. Оба агрегата имеют схожую конструкцию. Выбор может быть продиктован только техническим состоянием конкретного экземпляра. Помимо ремня ГРМ (от 8 000 рублей), валы данных агрегатов соединены цепью (от 1500 рублей).
В дополнение к типичным проблемам современных турбодизелей, таких как двухмассовый маховик (от 21 000 рублей), форсунки (от 18 000 рублей), клапан EGR (от 12 000 рублей) и турбонагнетатель (от 50 000 рублей), приходится принимать во внимание и необходимость обслуживания сажевого фильтра. Он подлежит периодической замене каждые 150 000 км (от 27 000 рублей)
А по достижении этого момента может возникнуть необходимость дозаправки жидкости EOLYS (жидкий катализатор). Стоимость 3-литровой канистры с комплектом для дозаправки – от 12 000 рублей. Срок службы сажевого фильтра зависит не только от условий эксплуатации (быстрее заполняется при частых поездах в городе), но и состояния системы впрыска, которая выдерживает до 200 000 км.
Среди общих недостатков можно отметить потерю герметичности в системе наддува, быстрый износ демпферного шкива коленвала (от 5000 рублей) и сцепления (от 9000 рублей).
Альтернатива дизелю – бензиновые атмосферные моторы. Они дешевле в обслуживании, но из-за большой массы автомобиля (более 1600 кг) потребляют много топлива. К счастью, в случае необходимости, можно установить газовое оборудование – двигатели достаточно хорошо переносят работу на газе. В процессе эксплуатации бензиновых атмосферников приходится сталкиваться, разве что, с отказавшими катушками зажигания (особенно в случае с 2,9-литровым V6 – от 2000 рублей за штуку).
Устройство
Гидропневматическая подвеска последнего поколения состоит из следующих элементов:
- фронтальных подвесок стойки;
- гидропневматических цилиндров на задней оси;
- гидравлического и электронного блока;
- резервуара для рабочей жидкости.
Каждая деталь выполняет свою функцию, но, в некоторых случаях, может еще присутствовать контур гидравлического рулевого усилителя.
Комбинированный гидроэлектронный блок (ГЭБ) обеспечивает стабильное давление в системе и уровень жидкости. К дополнительным устройствам относятся:
- электромотор;
- насос;
- поршень;
- электронное управление;
- запорный и предохранительный клапан.
Емкость с жидкостью размещается над ГЭБ. Передняя стойка объединяет гидропневматику и цилиндр, а между ними находится клапан амортизации, отвечающий за уменьшение колебаний кузова авто.
Недостатки гидропневматической подвески
- Сложность конструкции.
- Высокая стоимость производства.
- Высокая стоимость обслуживания и ремонта.
В связи со своей высокой стоимостью и сложностью изготовления гидропневматическая подвеска редко встречается на большинстве серийных автомобилей. В основном она применяется на автомобилях премиум-сегмента такими производителями, как, например, Bentley, Rolls-Royce и Mercedes-Benz. Одним из автомобилей, на котором уже много лет успешно применяется подобная схема подвески, является популярный во всем мире внедорожник класса “люкс” Lexus LX570. На последнем поколении Citroen C5 устанавливается обычная гидравлическая подвеска. Гидропневматические элементы были упразднены в целях снижения стоимости и повышения уровня доступности автомобиля. Помимо автомобилестроения гидропневматическая подвеска применяется также в шасси специальных машин и военной техники.
Тот еще фрукт. Обзор Citroen С5 (1,6 л, 150 л.с.,гидропневматическая подвеска) от Drom.ru
Наверное, главным достоинством автомобиля является гидропневматическая подвеска Hydractive III+, запатентованная французскими инженерами еще в 1955 году. С тех пор хитрые французы продолжают получать с этого свои дивиденты, продавая патент различным автомобильным компаниям.
Гидропневматической она называется потому, что рабочей средой в подвеске является и сжатый азот и синтетическое масло. Жидкость и газ внутри разделены между собой мембраной, а гидронасос нагнетает нужное давление.
Показанный в 1955 году на 42-м Парижском салоне Citroen DS стал главной новинкой сезона. Давление в то время регулировалось с помощью специального крана, и дорожный просвет оставался неизменным, несмотря на степень загруженности автомобиля. А главное, что благодаря гидропневматике можно было вывесить любое колесо без домкрата! Это была бомба!
Сейчас усовершенствованная подвеска работает при помощи электронного управления. Теперь ее высота регулируется как вручную, так и автоматически.
Для ручной регулировки у нее на панели коробки передач существуют 2 специальные кнопки, обозначенные стрелочками вверх и вниз, которые позволяют изменять высоту подвески в 4-х положениях: 10, 17, 20 и 24 см. Самый нижний режим предусмотрен для наиболее удобной погрузки в автомобиль.
В этом режиме скорость движения доступна не выше 10 км/ч. Следующее положение — 17 см, это стандартная высота автомобиля, пригодная для движения на любой скорости.
20 см — режим, подходящий для преодоления различных дорожных препятствий вроде колейности или сложной дороги, например, зимой при большом количестве снега. Здесь скорость движения ограничена 40 км/ч. И наконец, самое верхнее положение подвески — 24 см, для преодоления особо сложных препятствий, скорость также ограничена 10 км/ч (как и в нижнем режиме), и амортизация полностью отсутствует.
Что же случится, если ты превысишь допустимую скорость? Ничего страшного. Автомобиль сразу же пойдет на «повышение» или «занижение», сначала опускается передняя часть, затем задняя, что естественно для сохранения устойчивости движения.
Здесь же предусмотрен и спортивный режим — отдельная кнопка, находящаяся посередине между регулировками подвески. Именно она регулирует автоматическое включение гидропневматики, которое происходит на скорости свыше 110 км/ч. При этом спереди Citroen опускается на 15 мм, а сзади на 11 мм. При замедлении автомобиль достигает нормальной геометрии при 90 км/ч.
Дополнительно к регулировкам высоты подвеска получает также и автоматические регулировки по жесткости — для лучшего управления. И действительно, на большой скорости С5 ведет себя практически идеально: его не раскачивает, не появляется ощущение вялости и снижения контроля над управлением, остается лишь плавность движение и практически отсутствие ощущение высокой скорости.
Свои регулировки есть и у коробки передач: режим «Sport» — соответствующая кнопка «S» рядом с коробкой, и режим «зима», традиционно обозначенный снежинкой. Они дают возможность ехать на пониженных оборотах, а «зима» еще и стартовать со второй передачи.
Для того, чтобы спортивный режим у подвески включился автоматически, необходимо соблюсти 4 условия:
— Скорость должна быть выше 110 км/ч — Ровная дорога (о чем сообщат встроенные датчики) — Угол поворота рулевой колонки равен нулю — Включена клавиша спортивного режима
В движении автомобиль необычайно комфортен. Плавная и сглатывающая неровности гидропневмоподвеска создает очень приятное впечатление от процесса. Особенно это чувствуется на неровных или проселочных дорогах: вот где царство такого ситроена! Даже перед лежачими полицейскими скорость можно особо не сбрасывать: пневматика все проглотит.
Попробовать было интересно. Не скажу, что «лежакопа» не заметили вовсе, но удивление было значительным: как будто скорость оказалась в разы ниже.
Доступные комплектации и цены
В Citroen C-Crosser все в порядке с функциональностью и с набором опций вне зависимости от версии. Комфортное передвижение определяется четкой работой всех узлов машины, а особенно ходовой, полноприводной трансмиссии и качественной тормозной системы.
О том, каковы комплектации и цены на «Ситроен С Кроссер» 2019 – чуть позже. А вот новый базовый Cross Comfort изначально продавался за 969 тысяч рублей и включал в себя такое оборудование:
- круиз-контроль;
- бортовой компьютер;
- ABS, ESP;
- 6 подушек безопасности;
- противотуманки;
- зеркала с обогревом;
- подогрев передних кресел;
- систему климат-контроля.
Комплектация Cross Exclusive дополнялась аудиосистемой, салоном под кожу, электрорегулировкой передних сидений, ксеноновыми фонарями.
Цена последнего варианта уже превышала миллион рублей.
Сейчас купить «Ситроен С Кроссер» на вторичном рынке можно за 500-600 тысяч. Стоимость формируется на основе фактического пробега, технического состояния автотехники, наличия тюнинга.
Гидрактивная подвеска 3+ автомобиля Citroen C5
2.1. Функциональное описание
Подвеска выбирает свой режим, “жесткий” или “мягкий”, в зависимости от выбранного водителем стиля вождения .
Если блок управления подвеской определяет стиль вождения как спортивный, подвеска переходит в жесткий режим .
Переход подвески в жесткий режим обусловлен следующими параметрами :
- Скорость автомобиля
- Мгновенная скорость поворота рулевого колеса
- Угол поворота рулевого колеса
- Продольное ускорение автомобиля
- Боковое ускорение автомобиля
- Скорость колебания подвески
- Движение дроссельной заслонки акселератора
Если водитель нажимает на кнопку спортивного режима, значение, определяющее выявление системой спортивного стиля вождения, снижается .
Переход подвески в жесткий режим возможен только при достижении заданных значений параметров “спортивного стиля вождения” .
2.2. Регулятор жесткости подвески
Обозначения :
- G : Мягкий режим подвески, на электромагнитный клапан не подается питание
- H : Жесткий режим подвески, на электромагнитный клапан подается питание
| Момент затяжки | Наименование |
| “a” | К встроенному гидроэлектронному блоку |
| “b” | К правой подвеске |
| “c” | К возвратной магистрали |
| “d” | К левой подвеске |
| 1 | Сфера гидрактивной подвески 3+ |
| 2 | Золотник электромагнитного клапана |
| 3 | Изолирующий гидравлический клапан |
H : Жесткий режим :
- Питание электромагнитного клапана
- Перемещение золотника электромагнитного клапана (2) освобождает возвратную магистраль и перекрывает подачу гидравлической жидкости от встроенного гидроэлектронного блока
- Нижняя часть клапана (3) находится под давлением бачка с гидравлической жидкостью . Верхняя часть клапана (3) находится под давлением сферы гидрактивной подвески 3+
- Разница в давлении на концах клапана (3) вызывает его перемещение . Клапан (3) занимает новое положение и перекрывает движение гидравлической жидкости между правой и левой подвеской . Сфера гидрактивной подвески 3+ изолирована от контура подвески
G : Мягкий режим :
- Нет питания электромагнитного клапана
- Золотник (2) перемещается под действием давления гидравлической жидкости, подаваемой на встроенный гидроэлектронный блок
- Возврат гидравлической жидкости в бачок перекрыт . Давление под нижней частью изолирующего гидравлического клапана равно давлению встроенного гидроэлектронного блока
- Верхняя часть изолирующего гидравлического клапана расположена на уровне встроенного гидроэлектронного блока . Клапан (3) перемещается под действием встроенной пружины
- Движение гидравлической жидкости между правой и левой подвеской не перекрыто . Сфера гидрактивной подвески 3+ сообщается с контуром подвески
Признаки неисправности подвески Ситроен С5
Чаще всего владельцы надёжного и комфортного французского автомобиля Citroen C5 жалуются на стук подвески. Подобный стук появляется вследствие износа сайлентблоков. Иногда можно не менять сайлентблоки, а заменить рычаги или восстановить их первоначальную форму.
Если подвеска стучит при поворотах рулевого колеса, то проблема заключается в износе рулевых наконечников. В некоторых случаях наконечники нужно менять вместе с рулевыми тягами.
Когда гидропневматическая подвеска перестаёт автоматически регулировать жёсткость и дорожный просвет, то, скорее всего, из строя вышли датчики или панель управления.
Кузов и салон
Кузов Citroen C5 хорошо защищен от коррозии. Рыжие пятна порой можно обнаружить на тормозных магистралях.
Французский автомобиль приятно удивит тех, кто любит получать много информации и ценит функциональность. На приборной панели найдется указатель температуры охлаждающей жидкости, а в более продвинутых версиях – вольтметр и индикатор температуры масла. Только базовая версия Х не имеет функции Black Panel, т.е. затемнения лишних огней в кабине ночью. Солнцезащитные козырьки двойные. Это значит, что водителю не придется жонглировать одним козырьком, когда солнце находится низко. При хорошем освещении плохо видна подсветка элементов управления климат-контролем.
Пластик, которым отделан салон, очень хорошего качества. Однако он чувствителен к царапинам. Передняя панель выглядит очень эстетично, но эргономика пострадала. Управление двухзонным климат-контролем требует определенного умения, особенно процедура выключения кондиционера, что невозможно сделать одним нажатием кнопки. Штатный CD-чейнджер в укомплектованных экземплярах устанавливался под сиденьем пассажира. Его недостаток – небрежное обращение с дисками. Он их просто царапает.
В хэтчбеке полка багажника может складываться за спинку дивана. Это очень полезная функция, когда возникает необходимость перевезти что-то большое. В других автомобилях водители не знают, что делать с извлеченной полкой. В универсалах стекло двери багажника открывается отдельно
Обращаем внимание, что замок стекла нередко ломается. Во время погрузки в багажник при неработающем двигателе задняя подвеска немного приседает, что облегчает погрузку и выгрузку
Когда требуется ремонт подвески Ситроен С5: наиболее частые поломки
Ремонт подвески Citroen C5 необходим после активных нагрузок на автомобиль. При агрессивном стиле езды, после длительных путешествий по плохим дорогам, а также при других перегрузках автомобиля нужна диагностика ходовой части. В профессиональных автосервисах мастера с помощью специальных стендов могут обнаружить неисправные детали, понять, какие комплектующие уже износились и требуют замены и не потянут за собой ремонт всего ситроена.
Ремонт подвески Ситроен С5 необходим чаще всего из-за проседания пружин, неисправности рычагов, износа сайлентблоков, выхода из строя рулевых наконечников и т.д. При диагностике мастер всегда проверит работоспособность компрессора, узнает, не произошла ли утечка воздуха, оценит состояние клапанов и герметичность системы. Сбой работы датчиков давления и дорожного просвета также может стать причиной необходимости ремонта.
Регулирование высоты
При нормальном функционировании при выбранной высоте кузова гидравлический блок регулирует дорожный просвет в следующих случаях :
- Отклонение по высоте передней и задней частей кузова по сравнению с установленным значением выходит из диапазона -4 мм — 4 мм (гистерезис)
- Отклонение по высоте передней и задней частей кузова больше 8 мм
В данной функции расчет выполняется на основе средней высоты кузова, чтобы исключить “паразитные” отклонения и не учитывать мгновенные изменения хода подвески .
Задержка по времени между моментом обнаружения системой выхода высоты кузова за пределы гистерезиса и моментом выполнения коррекции зависит от следующих условий :
- При старте выполняется задержка 0,5 секунды при подаче сигнала изменения высоты водителем или при активации компьютера гидравлического блока для выполнения команды “Коррекция высоты”
- Если после движения автомобиль остановлен при работающем двигателе, время задержки равно 60 секундам
- В остальных случаях время задержки равно 10 секундам
ПРИМЕЧАНИЕ : Изменение высоты возможно только при “мягком” режиме работы подвески .

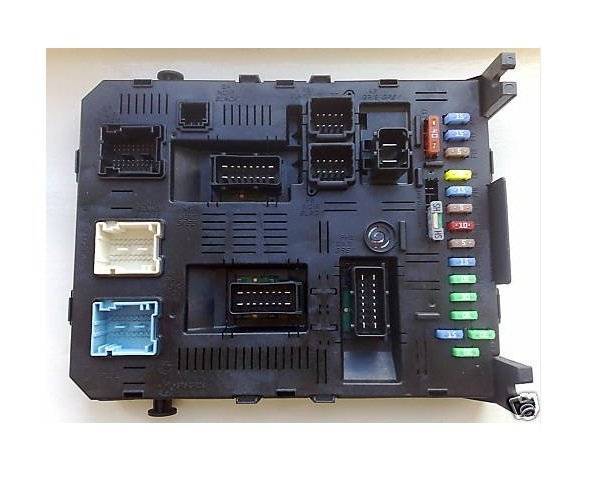

Замена BSI
В Рено Дастер, Мазда 6, Шевроле Круз, Тойота Форанер, Ситроен С4, Ситроен С5 и сотнях других современных автомобилях установлено уже очень большое количество электроники. Для ее контроля, правильной работы и для увеличения функционала машин производители устанавливают электронные блоки управления. На ряде моделей от различных автозаводов, в том числе на Ситроен Берлинго, Пежо 308 и Пежо 206 устанавливается именно электронный блок управления BSI.
В функционал контроллера блоков BSI и BCM входит ряд важнейших программных кодировок, при нарушении которых эксплуатация транспортного средства представляется просто невозможной. В частности, блок BSI (BCM) отвечает за присвоение машине запрограммированных ключей зажигания. И если блок не работает, то не работают и чип ключи (не разблокируются двери с кнопочек, не запускается зажигание).
Ремонт блока BSI на автомобилях
Поэтому при повреждении блока BSI (или блока BCM), при нарушении настроек или при потере чип ключей от авто Вам понадобятся услуги профессионального автоэлектрика, так как ремонт и настройка BSI – это сложный сервис, который не предоставляют в простых СТО или автомастерских.
В своем большинстве ремонт блока BSI на Пежо 308, Пежо Боксер, Пежо Партнер и других марках, моделях автомобилей (где он установлен) осуществляется через специальный компьютер. А именно, для восстановления блока BSI, оптимизации и изменения его настроек или полной перепрошивки для адаптации на автомобиле – к блоку нужно получить доступ через профильные программные средства (это официальные приложения, позволяющие вычитывать данные, изменить их и кодировать систему).
Замена блока BSI на б/у
Если же по ряду причин ремонт, восстановление и настройка блока BSI невозможны, то его необходимо менять. Но и при замене блока BSI систему нужно кодировать и полноценно настраивать под параметры и особенности Вашего автомобиля (под параметры автоэлектроники).
Поэтому если блок BSI сгорел, был поврежден физически или при замене ряда узлов на автомобиле блок перестал соответствовать параметрам и должен быть заменен – у Вас появляется два пути решения ситуации:
1) купить и поставить на машину новый блок BSI
2) установить на своё авто б/у блок BSI, купленный с другого подобного автомобиля на разборе
Как известно, запчасти на авторазборе стоят дешевле. Поэтому организовать полноценный ремонт системы BSI на автомобиле через замену блока на б/у – это выгодное решение, к которому прибегают большинство водителей Раменского, Люберец, Жуковского или Москвы.
Прошивка, восстановление, настройка блока BSI
Заказать столь сложный, но очень нужный ремонт автомобиля, как прошивка, восстановление или полная замена блока BSI – вы можете в профессиональном автосервисе Гефест. Мы специализируемся на автоэлектронике и на 100% сможем восстановить систему блока BSI и его сопутствующих деталей.
В автосервисе Гефест работают лучшие электрики, которые смогут запрограммировать ваш автомобиль правильно, без ошибок, надежно и максимально аккуратно. У нас имеется всё необходимое оборудование для различного программного ремонта автомобилей, в том числе для компьютерной диагностики, настройки, ремонта или даже замены блока BSI.
Ремонт системы BSI – чип ключ, иммобилайзер
Вместе с заменой и последующей настройкой (прошивкой) блока BSI, мы также выполняет корректировку работы иммобилайзера на автомобиле и привязку чип ключей. Автоэлектрик Гефест выполнит всю работу по диагностике, настройке (замене, если нужно) блока BSI, а далее обязательно настроит иммобилайзер и проверит, чтобы чип ключи правильно взаимодействовали с системой.
Мы сможем поставить на вашу машину и грамотно запрограммировать (привязать) блок BSI хоть в новом виде, хоть бывший в употреблении, снятый с другой машины. Сделаем все на 100% правильно и на свою работу дадим длительную гарантию качества!
