Лампа ближнего света Пежо 206
В современных автомобилях используется два типа света – ближний и дальний. Дальний свет обеспечивает водителю обзор на расстоянии 50 м и дальше, ближний – на расстоянии 40-50 м.
Но дальний свет запрещено включать в ночное время в населенных пунктах и при наличии встречного транспорта, чтобы не слепить водителей.
Так как видимость на дороге бывает плохой даже днем, ближний свет, по новым правилам, должен быть включен при движении всегда.
Поэтому больше всего при движении используются лампы ближнего света Пежо 206. Лампы ближнего света Пежо 206 для фар бывают с одной и двумя спиралями накаливания, с разной маркировкой и разными по принципу действия.
Маркировка ламп может быть от H1 до H11. Какие-то из них используются для противотуманных фонарей, какие-то только для дальнего света, для 2-фарной и 4-фарной систем автомобиля.
Самые распространенные в использовании сегодня — H4 (двухспиральные) и H7 (односпиральные).
Цена ламп:
| от 250 руб. |
| от 250 руб. |
| от 300 руб.. |
| от 100 руб. |
| от 500 руб. |
| от 300 руб. |
- Купить лампу ближнего света Пежо 206:
- Телефон: 8 (812) 701-02-10
- Whatsapp / Viber : +7 (962) 684-06-67
- Бесплатная доставка по Санкт-ПетербургуДоставка в регионы от 2-х дней.
- Стоимость лампы зависит от того, новая она или б/у, фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.
По принципу действия лампы ближнего света Пежо 206 бывают обычные, галогеновые, ксеноновые и светодиодные. Обычные, как и лампочки в доме, состоят из стеклянной колбы, цоколя, вольфрамовой нити и вакуумной среды. На сегодняшний день морально устарели.
Самые распространенные галогеновые имеют колбу из кварцевого стекла, нить накаливания, цоколь и среду с газом галогеном. Они относительно дешевы, но боятся ударов, вибрации, быстро нагреваются, их надо часто менять.
Ксеноновые состоят из колбы, цоколя, 2 электродов (в них нет нити накаливания, работают за счет электрической дуги), среды с газом ксеноном. Они более устойчивы к вибрации, мало нагреваются, но требуют дополнительного оборудования и дороги.
Светодиодные экономичные, мало нагреваются, устойчивы к вибрации, их можно использовать в пластиковых фарах. Но они не дают нужного светового пучка, для них нужна дополнительная оптика. Их не разрешается использовать в качестве основного света, только в качестве подсветки.
Производители ламп ближнего света: KOITO, BOSCH, OSRAM, PHILIPS, HELLA, VALEO.
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловинаРис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Электрика
- Снять аккумулятор Пежо 207 своими руками
- Как заменить батарейку в брелке Пежо 207
- Поменять батарейку в ключе Peugeot 207
- Поменять батарейку в пульте Peugeot 207
- Ремонт блока предохранителей Пежо 207
- Как заменить втягивающее реле Peugeot 207
- Замена габаритной лампы Пежо 207
- Замена заднего фонаря Пежо 207 своими руками
- Снять заднюю фару Peugeot 207 своими руками
- Ремонт замка зажигания Peugeot 207
- Заменить катушку зажигания Пежо 207
- Снять кнопку стеклоподъемника Peugeot 207
- Ремонт лампы ближнего света Peugeot 207
- Заменить лампу в бардачке Peugeot 207
- Как поменять лампу в габаритах Пежо 207
- Как заменить лампу в дальний свет Peugeot 207
- Установка ламп в задний ход Пежо 207
- Как заменить лампу в поворотниках Peugeot 207
- Как поменять лампу в приборной панели Peugeot 207 своими руками
- Как заменить лампу в противотуманный фарах Peugeot 207
- Как заменить лампу в ПТФ Пежо 207
- Заменить лампу в фарах Peugeot 207 своими руками
- Поменять лампу освещения салона Peugeot 207
- Как поменять лампу стоп сигнала Пежо 207 своими руками
- Поменять лампы задних фонарей Пежо 207 своими руками
- Как снять левую фару Peugeot 207 своими руками
- Как снять моторчик стеклоподъемника Пежо 207 своими руками
- Снять переднюю фару Пежо 207
- Как снять правую фару Peugeot 207
- Замена предохранителей Пежо 207
- Заменить предохранитель прикуривателя Peugeot 207
- Как поменять противотуманные лампы Peugeot 207
- Замена реле поворотов Peugeot 207 своими руками
- Как поменять реле стартера Peugeot 207 своими руками
- Установка реле стеклоочистителя Peugeot 207
- Заменить свечи зажигания Пежо 207
- Как заменить щетки генератора Peugeot 207
- Схема акпп Пежо 207
- Электросхема акустической системы Peugeot 207
- Схема бензонасоса Пежо 207
- Электросхема блока предохранителей Peugeot 207
- Электросхема блока управления двигателем Peugeot 207
- Схема вентилятора охлаждения Пежо 207
- Схема включения бензонасоса Пежо 207
- Электросхема включения вентилятора охлаждения Peugeot 207 своими руками
- Электросхема включения кондиционера Пежо 207
- Схема включения переднего моста Peugeot 207
- Электросхема включения стартера Peugeot 207 своими руками
- Электросхема включения фар Пежо 207
- Электросхема генератора Пежо 207 своими руками
- Электросхема датчика давления масла Пежо 207
- Электросхема датчика кислорода Пежо 207 своими руками
- Электросхема датчика охлаждающей жидкости Peugeot 207
- Электросхема датчика скорости Peugeot 207
- Схема датчика температуры Пежо 207 своими руками
- Электросхема датчика уровня топлива Peugeot 207
- Электросхема двигателя Пежо 207
- Схема дворников Peugeot 207 своими руками
- Схема зажигания Peugeot 207
- Электросхема замка зажигания Peugeot 207 своими руками
- Электросхема звукового сигнала Пежо 207 своими руками
- Схема инжектора Peugeot 207 своими руками
- Электросхема карбюратора Пежо 207
- Электросхема корректора фар Peugeot 207
- Электросхема освещения салона Peugeot 207 своими руками
- Схема отопителя Peugeot 207
- Электросхема охлаждения двигателя Пежо 207
- Электросхема панели приборов Пежо 207
- Электросхема передних фар Пежо 207
- Электросхема печки Пежо 207 своими руками
- Электросхема приборной панели Пежо 207 своими руками
- Электросхема проводки Peugeot 207
- Электросхема противотуманных фар Peugeot 207
- Электросхема реле бензонасоса Peugeot 207 своими руками
- Электросхема реле давления Пежо 207
- Схема реле поворотов Пежо 207
- Схема реле регулятора Peugeot 207
- Электросхема реле стартера Peugeot 207 своими руками
- Электросхема системы впрыска Пежо 207
- Электросхема системы зажигания Пежо 207 своими руками
- Схема системы кондиционирования Пежо 207
- Схема системы охлаждения Peugeot 207
- Электросхема системы управления двигателем Peugeot 207
- Электросхема стартера Peugeot 207
- Схема стеклоочистителя Пежо 207
- Электросхема стеклоподъемников Peugeot 207
- Электросхема стоп сигналов Пежо 207
- Электросхема топливного насоса Peugeot 207
- Электросхема топливной системы Пежо 207 своими руками
- Электросхема тормозной системы Пежо 207
- Электросхема центрального замка Пежо 207
- Электросхема щитка приборов Пежо 207
- Электросхема эбу Пежо 207
- Коды ошибок Пежо 207
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Как поменять лампочку ближнего света на Пежо 206
Теперь перейдем к той части, которая, скорее всего, вас интересует больше всего, как поменять лампочку ближнего света пежо 206 , чтобы поменять эту лампочку знаю, что есть не 10,000 способов. На самом деле, мы опишем несколько шагов, которые необходимо выполнить, но имейте в виду, что в некоторых годах или отделках доступ к лампе ближнего света на вашем автомобиле может быть очень сложным и потребует помощи специалиста:
- Чтобы заменить лампочку ближнего света на Peugeot 206, вам придется открыть колпак лампы.
- Установите люк доступа к оптическому блоку.
- Затем вам нужно будет очистить доступ к этому, вот где это усложняется в некоторых сериях, доступ иногда проблематичен, и освобождение места путем удаления частей, которые мешают, может показаться слишком сложным. Как правило, одна сторона проще, а другая сложнее.
- Как только вы получили доступ к люку, все, что вам нужно сделать, это открыть его, вынуть старую лампочку и поменять лампочку ближнего света на машине.
Не забудьте поставить все на место, не забудьте положить все, что вы переместили, чтобы получить доступ к блоку фар вашего автомобиля.
Затем вы можете повторить процедуру с другой стороны, если вам нужно замените обе лампы ближнего света вашей машины. Если вам также необходимо заменить лампы противотуманных фар на Peugeot 206, мы написали статью, которая поможет вам в этой операции.
Чтобы узнать больше о Peugeot 206, ознакомьтесь с Peugeot 206 категория.
Блок с предохранителями в салоне Peugeot 206
Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.
Вариант 1 (до 2002 г.в.)
Схема
Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Расшифровка
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Прикуриватель |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Вариант 2 (с 2002 г.в.)
Схема
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW) |
| S1 | Шунт PARC |
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Как выбрать лампочку ближнего света на Peugeot 206?
Начнем содержание нашей статьи с выбор лампы ближнего света на мой пежо 206 , у вас скорее всего уже есть комплект запасных лампочек в бардачке вашего автомобиля. Тем не менее, возможно, вы уже использовали запасную лампочку и не хотите покупать полный комплект. Или, может быть, вы хотите увеличить мощность своих фар и, как следствие, выбрать более эффективную лампу. Когда мы говорим о лампочки ближнего света на ваш Peugeot 206, мы также ориентируемся на H7 лампочки, это на самом деле «техническое» название этой лампочки. Вот различные виды лампочек и их плюсы:
- Галогенная лампа ближнего света Peugeot 206 : Этот первый тип ламп имеет много плюсов, они подходят для любого бюджета, потому что они являются наиболее доступными лампами. Преимущество галогенных ламп ближнего света для вашего автомобиля состоит в том, что они дают мощный и точный луч, но имеют тенденцию создавать желтый свет, который довольно быстро утомляет глаза. Кроме того, они имеют скромный срок службы и могут довольно быстро сгореть без всякой причины.
- Ксеноновая лампа ближнего света:Замена лампы ближнего света вашего Peugeot 206 на ксенон — это выбор среднего класса. На самом деле он обеспечит вам мощность и белый цвет, близкий к светодиодному освещению, но по сроку службы будет между галогеном и ксеноном. Так же и по бюджету.
- Светодиодная лампа ближнего света:Заменив лампочку ближнего света вашего автомобиля на светодиодную, автомобилисты будут заинтересованы в переходе на эту технологию. На самом деле, светодиодная лампа, во-первых, создает мощный белый свет, который не утомляет глаза, кроме того, у нее очень долгий срок службы, вы можете заменить Peugeot 206 до того, как вам понадобится заменить лампочку, в конце концов, потребление энергии очень низкое, забытая фара будет иметь меньше последствий, чем со штатными лампочками. С другой стороны, вы должны знать, что цена покупки будет выше, и что для некоторых моделей вам потребуется адаптер для их установки.

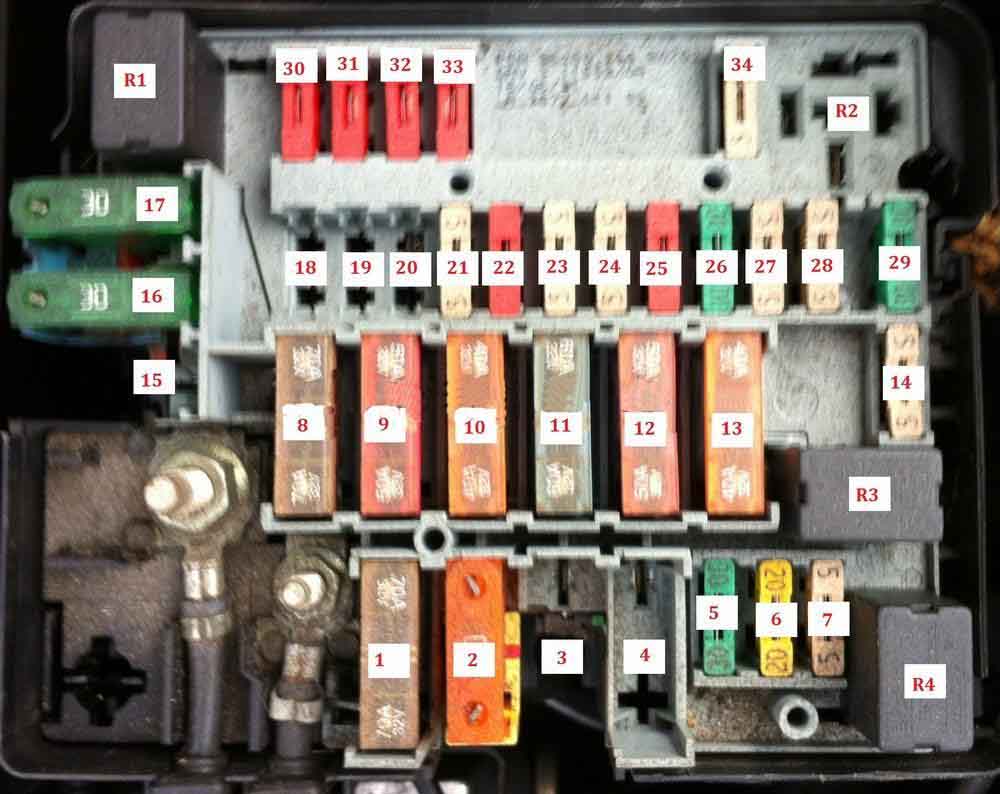

Схема блока предохранителей моторного отсека
Распределение предохранителей в моторном отсеке (2002 г.)
| № | Оценка | функции |
| один | 10А | Блок предпускового подогрева (дизель) — Датчик воды в дизельном топливе — Выключатель света заднего хода — Датчик скорости — Датчик расхода воздуха (дизель) |
| 2 | 15А | Электромагнитный клапан адсорбера — топливный насос |
| 3 | 10А | Блок управления АБС |
| 4 | 10А | Блок управления автоматической коробкой передач — Блок управления двигателем |
| 5 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20А | Блок реле вентилятора — Блок управления двигателем — ТНВД — Регулятор высокого давления дизельного топлива — Электромагнитный клапан управления двигателем |
| 9 | 15А | Левый ближний свет |
| 10 | 15А | Правый ближний свет |
| 11 | 10А | Левый дальний свет |
| 12 | 15А | Правый дальний свет |
| тринадцать | 15А | Рог |
| 14 | 10А | Насосы омывателей переднего и заднего стекол |
| 15 | 30А | Обогрев корпуса дроссельной заслонки — Дизельный насос — Кислородный датчик — Блок управления двигателем — Датчик расхода воздуха — Катушка зажигания — Электромагнитный клапан управления двигателем — Дизельный подогреватель — Форсунки |
| шестнадцать | 30А | Реле воздушного насоса |
| 17 | 30А | Стеклоочистители на высокой и низкой скорости |
| 18 | 40А | Вентилятор кондиционера |
| макси предохранители: | ||
| один * | 20А | Вентилятор |
| 2 * | 60А | Пресс |
| 3 * | 30А | Пресс |
| 4 * | 70А | Интегрированный интерфейс системы питания |
| 5 * | 70А | Интегрированный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30А | Мощность замка зажигания |
| 8 * | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любые работы с ними должны выполняться дилером PEUGEOT. |
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Схема блока предохранителей
| № | Рейтинг | функции |
| 1 | 10А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель) |
| 2 | 15А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10А | Блок управления ABS |
| 4 | 10А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20А | Реле вентилятора в сборе – Блок управления двигателем – Насос впрыска дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15А | Левый ближний свет |
| 10 | 15А | Правый ближний свет |
| 11 | 10А | Левый дальний свет |
| 12 | 15А | Правый дальний свет |
| 13 | 15А | Рога |
| 14 | 10А | Насосы омывателя переднего и заднего стекла |
| 15 | 30А | Обогрев корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик расхода воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки |
| 16 | 30А | Реле воздушного насоса |
| 17 | 30А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20А | Вентилятор |
| 2 * | 60А | ABS |
| 3 * | 30А | ABS |
| 4 * | 70А | Встроенный интерфейс системы питания |
| 5 * | 70А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30А | Питание выключателя зажигания |
| 8 * | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа над ними должна выполняться дилером PEUGEOT. |
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Предохранители и реле в салоне Пежо 206
Монтажный блок предохранителей и реле в салоне Пежо 206 расположен со стороны водителя в нижней части панели управления. Блок закрыт защитной крышкой.
Схема блока предохранителей в салоне Пежо 206 (автомобили до 2002 года)
*** Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.
Описание
| F1 | (50A) Антиблокировочная система (ABS) |
| F2 | (5A) Панель приборов |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления |
| F5 | — |
| F6 | (5A) Управление двигателем, иммобилайзер |
| F7 | (15А) Кабриолет (складная крыша) |
| F8 | (10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы |
| F9 | (5A) Многофункциональный модуль управления |
| F10 | — |
| F11 | (10A) LH стоп-сигнал, центральный светильник |
| F12 | (10A) Стопорная лампа RH |
| F13 | — |
| F14 | (30A) Задние электрические стеклоподъемники |
| F15 | (20A) Габаритные огни, гнездо для прицепа |
| F16 | — |
| F17 | — |
| F18 | (10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа |
| F19 | (5A) Задние противотуманные фары |
| F20 | — |
| F21 | — |
| F22 | (10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники |
| F23 | (20A) Предохранитель прикуривателя Пежо 206 |
| F24 | (15A / 20A) Аудиосистема |
| F25 | (20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла |
| F26 | — |
| F27 | (5A) Многофункциональный модуль управления |
| F28 | — |
| F29 | (10A) LH фара дальнего света |
| F30 | (10A) RH фара дальнего света, сигнальная лампа дальнего света фар |
| F31 | (10A) LH фара ближнего света |
| F32 | (10A) RH фара — ближний свет, фара ближнего света «на» контрольная лампа |
| F33 | (5A) Омыватели фар |
| F34 | (10A) Боковая лампа LH, задняя фара LH |
| F35 | (10A) Боковая лампа RH, задняя фара RH |
| F36 | — |
| F37 | (5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ |
| F38 | (5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2 |
| F39 | — |
| F40 | (20A) Обогреватель / кондиционер (AC) |
| F41 | (5А) Запасной |
| F42 | (10A) Запасной |
| F43 | (30A) Запасной |
| F44 | (20А) Запасной |
| F45 | (15A) Запасной |
Схема блока предохранителей в салоне Пежо 206 (автомобили после 2002 года)
Описание
| 1 | 15А Электроподогрев сиденья, сирена охранной сигнализации |
| 4 | 20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола |
| 5 | 15А Блок диагностики автоматической коробки передач |
| 6 | 10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола |
| 7 | 15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации |
| 9 | 30А Стеклоподъемники задних дверей |
| 10 | 40А Электрообогреватели заднего стекла и наружных зеркал |
| 11 | 15 Стеклоочиститель заднего стекла |
| 12 | 30А Передние стеклоподъемники, вентиляционный люк |
| 14 | 10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя |
| 15 | 15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола |
| 16 | 30 Блок управления запиранием/отпиранием дверей |
| 20 | 10А Правый стоп-сигнал |
| 21 | 15А Левый стоп-сигнал, третий стоп-сигнал |
| 22 | 30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, предохранитель прикуривателя Пежо 206, задняя розетка 12 V (206 SW) |
| S1 | Шунт «PARC» |
Расположение блока предохранителей
Блок предохранителей на приборной панели
Он расположен под приборной панелью (со стороны водителя) за панелью.
Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.
Моторного отсека
Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.
Источники
- https://low-car.ru/novosti/pezho-206-shema-elektrooborudovaniya.html
- https://TeamsPro.ru/novosti/elektroshema-pezho-206.html
- https://AutoSiga46.ru/pravila-vybora/shema-provodki-pezho-206.html
- https://dlobal.ru/predohraniteli-i-rele-pezho-206-s-opisaniem-i-shemami-blokov/
- https://avtomaster-ekspert.ru/magnitola/elektroshema-pezho-206.html
- https://AccBook.ru/protivougonnye-sistemy/pezho-206-shema-elektrooborudovaniya.html
Схема блока предохранителей
| № | Рейтинг | функции |
| 1 | 10А | Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель) |
| 2 | 15А | Электромагнитный клапан канистры – Топливный насос |
| 3 | 10А | Блок управления ABS |
| 4 | 10А | Блок управления АКПП – Блок управления двигателем |
| 5 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20А | Реле вентилятора в сборе – Блок управления двигателем – Насос впрыска дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем |
| 9 | 15А | Левый ближний свет |
| 10 | 15А | Правый ближний свет |
| 11 | 10А | Левый дальний свет |
| 12 | 15А | Правый дальний свет |
| 13 | 15А | Рога |
| 14 | 10А | Насосы омывателя переднего и заднего стекла |
| 15 | 30А | Обогрев корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик расхода воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки |
| 16 | 30А | Реле воздушного насоса |
| 17 | 30А | Высокая и низкая скорость стеклоочистителя |
| 18 | 40А | Вентилятор кондиционера |
| макси предохранители: | ||
| 1 * | 20А | Вентилятор |
| 2 * | 60А | ABS |
| 3 * | 30А | ABS |
| 4 * | 70А | Встроенный интерфейс системы питания |
| 5 * | 70А | Встроенный интерфейс системы питания |
| 6 * | – | Не используется |
| 7 * | 30А | Питание выключателя зажигания |
| 8 * | – | Не используется |
| * Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа над ними должна выполняться дилером PEUGEOT. |
