Замена сайлентблоков передних рычагов Toyota Corolla в кузове E120

ЗАМЕНА САЙЛЕНТОВ НА ТОЙОТЕ КОРОЛЛА

ПЕРЕДНЯЯ ПОДВЕСКА

Чтобы было удобно проводить манипуляции с подвеской во время замены сайлентблоков передних рычагов Тойоты Королла 120, нужно поставить автомобиль на яму. Таким образом, к доступу в требуемые места не будет помех. Далее, вам нужно:

1. Поднять машину при помощи домкрата.
2. Вывернуть шаровую от рычага подвески.
3. Кронштейн задней резинки должен быть снят, а за ним болт переднего. С передним болтом необходимо обращаться аккуратно, поскольку он зачастую ломается.

1. Если болт всё же обломался, то его можно достать при помощи болгарки или других средств. Его необходимо спилить и достать, при этом резьба на рычаге не должна быть повреждена. Крайний метод – наваривание гайки.

1. Старые сайленты Тойоты снимаются посредством максимального среза выступающей части, а затем обстукивания. Это необходимо для ослабления крепления старого сальника. Если этого не сделать, то даже съёмник не гарантирует успех. Таким образом удаляем заднюю резинку.

1. Новая резинка устанавливается с использованием пресса. Данный инструмент гарантирует   идеальную установку сайлентблока от Тойоты на место, при этом не будет наблюдаться перекосов или люфтов. Перед запрессовкой необходимо вычистить посадочные места от грязи и коррозии, а также смазать их. Использовать можно любую смазку.

Внимание!Ни в коем случае не нужно использовать для запрессовки молоток или кувалду. Удары этими инструментами не способствуют точной запрессовке без перекосов.

1. Передние резинометаллические втулки меняются попроще. Они довольно легко впрессовываются из мест установки. Последние зачищаются и смазываются. Далее, сайлентблоки Тойоты запрессовываются опять же при помощи пресса или специального съёмника. Больших усилий тут делать не придётся.
2. Теперь рычаги готовы к обратной установке. Требуется произвести сборку в обратном порядке, при этом нужно очистить резьбу мест креплений от коррозии, если она есть. Для этого подойдёт WD-40.
3. На второй части передней подвески машины производятся аналогичные процедуры для замены сайлентблоков.

ЗАДНЯЯ ПОДВЕСКА

Данная инструкция по замене сайлентблоков задней балки в Тойоте Королла 120 поможет правильно осуществить все манипуляции самостоятельно и при этом добиться качества лучшего СТО:

Важно!Используйте оригинальные запчасти. Аналоги, как правило, служат меньше.

1. Задняя часть машины должны быть вывешена. Сделать это можно при помощи установки на яму, подлаживания деревянных чурок или поднятия домкратом.
2. Оба задних колеса необходимо снять. Это нужно, чтобы получить доступ к сайлентблокам Тойоты.
3. Датчик ABS необходимо снять.
4. Тормозная трубка отсоединяется и загибается. Жидкость нужно не расплескать и слить в ёмкость. Желательно подстелить тряпку.

Важно!Гайка тормозной трубки довольно мягкая. Тянуть её следует предельно аккуратно при замене сайлентблоков.

1. Далее, снимается тормозной барабан. Для этого используется ключ на 12 и откручивается 4 болта.
2. Выкручиваются крепления стоек, и вынимаются болты. Если балка и крепежи вытаскиваются из своих мест туго, то можно помочь, постукивая по ним молотком.

1. Действия повторяются с другой стороны подвески.

1. На этом процесс разборки завершается и теперь необходимо менять резиновые втулки.
2. Старые сайленты Тойоты выбиваются или выпиливаются любыми способами, лишь бы их места установки не пострадали. Можно использовать трубу подходящего диаметра, специальный съёмник или пресс.

1. Поверхность мест установки новых блоков зачищается до блеска, вся коррозия должна быть убрана. Для большего срока службы и более лёгкой запрессовки поверхность необходимо смазать любой смазкой, хоть солидолом.
2. После запрессовки можно собирать всё в обратном порядке. Следует делать это не спеша, чтобы ничего не перепутать. Помните, что от подвески зависит поведение автомобиля.

Важно!Если есть затруднения в запоминании мест установки сайлентблоков, то нужно делать пометки либо записывать последовательность в процессе замены.

Материал, представленный выше, поможет провести работы по замене задних сайлентблоков на Тойоте Королла 120 без затруднений и лишних вопросов.

Необходимость замены сайлентблоков

Резинометаллические шарниры устанавливаются в передних рычагах и представляют собой металлические втулки с резиновыми или полиуретановыми внутренними вставками. По опыту владельцев Toyota Corolla известно, что первыми элементами, требующими замены, являются втулки стабилизатора. Сайлентблоки уверенно преодолевают отметку 100 тысяч км пробега.

При появлении металлического стука в районе передней подвески следует внимательно осмотреть элементы ходовой. Для этого поместите авто на подъемник и при помощи монтажной лопатки обследуйте основные места соединений и целостность резиновых деталей.

В сайлентблоках изнашиваются резиновые уплотнители и металлические части при проезде по неровным участкам. Соприкасаясь между собой, детали издают неприятный звук. Это верный признак, что их необходимо менять.

Самостоятельная диагностика передней подвески на примере TOYOTA Corolla

Передняя подвеска, а точнее совокупность деталей подвески, трансмиссии и рулевого управления, состоит из следующих составных частей, наиболее часто подверженных выходу из строя:

• 1. Амортизаторы;
• 2. Пружины;
• 3. Шаровые опоры;
• 4. Нижние рычаги с сайлент-блоками;
• 5. Верхние опоры подвески с подшипниками;
• 6. Тяги стабилизатора;
• 7. Опоры стабилизатора;
• 8. Рулевая рейка;
• 9. Рулевые тяги;
• 10. Рулевые наконечники;
• 11. Рулевой карданчик;
• 12. Подшипник ступицы;
• 13. ШРУС (внешний шарнир).

Прежде чем проверять детали подвески, следует осмотреть все резиновые чехлы и пыльники перечисленных деталей. Как правило, деталь, имеющая поврежденный чехол требует замены.

Исправный амортизатор не должен иметь подтеков масла, его шток должен иметь гладкую зеркальную поверхность без раковин и царапин, при раскачивании машины не должен издавать звуков, и почти сразу гасить колебания машины. При движении с неисправным амортизатором машина раскачивается, а со стороны кажется, что колесо не катиться по дороге, а прыгает как мячик. Подтеки масла возникают раньше других симптомов и с ними амортизатор еще может нормально работать некоторое время.

Изношенные (просевшие) пружины определяются по низкой посадке машины и невозможности правильно отрегулировать развал колес.

Шаровые опоры проверяются покачиванием нижних рычагов вверх-вниз при помощи монтировки на яме или подъемнике. При этом не должно быть ощутимого люфта.

Сайлент-блоки нижних рычагов не должны иметь люфта при нажатии на них монтировкой, не должны иметь выпученных и потрескавшихся кусков резины, резина не должна отслаиваться от внутренней или внешней втулок.

Для проверки шаровых опор и сайлент-блоков полезно на поднятой машине открутить крепление шаровой опоры к нижнему рычагу. После этого, при поворачивании корпуса шаровой опоры руками, он должен двигаться плавно, с усилием и без люфтов. Нижний рычаг в свободном положении должен стремиться занять горизонтальное положение, под действием упругости резины сайлент-блоков.

Неисправные подшипники верхних опор подвески могут иметь люфт при покачивании машины вверх-вниз. Кроме этого в опоре может быть разорвана резиновая часть, но выявить это без снятия опоры не всегда возможно.

Тяги и опоры стабилизатора проверяются осмотром и раскачиванием руками с усилием. Все сочленения не должны иметь никаких люфтов.

Рулевая рейка очень редко выходит из строя, за исключением тех случаев, когда изнашивается направляющая втулка со стороны, противоположной водителю. Это можно определить при раскачивании руками самой рейки, повернув колеса в сторону расположения руля, взявшись за рейку через чехол рулевой тяги.

Рулевые тяги и рулевые наконечники проверяются либо поворотами руками за колесо, либо поворотами руля вправо-влево, одновременно взявшись рукой за проверяемую деталь. Ни тяги, ни наконечники не должны иметь люфтов.

Неисправный рулевой карданчик может либо иметь люфт, причем иногда довольно большой, либо наоборот – проворачиваться с усилием. Если на Вашей машине рулевой карданчик не имеет никакого чехла или крышки, рекомендуется подобрать и надеть на него какой-либо чехол. Хорошо подходят чехлы от рулевых тяг, можно подобрать и чехол от отечественного автомобиля.

Неисправный подшипник ступицы может издавать гул при движении, что проверяется раскручиванием колес на хорошо закрепленном вывешенном автомобиле. Также он может иметь люфт, что проверяется раскачиванием колеса руками за его верхнюю точку от себя — к себе.

Неисправный внешний ШРУС издает характерный громкий треск при движении автомобиля с небольшим разгоном в крутом повороте.

Передняя подвеска может иметь и другие неисправности, здесь описаны лишь наиболее типичные.

Рекомендуем прочитать:

• FAQ: эксплуатация Toyota Надо ли промывать мотор промывочным маслом? Если Вы используете качественное…
• Сравнительный тест Toyota Corolla (1991 – 1997 г.в.) и Mazda 323 (1994 – 1998 г.в.) При проектировании Mazda 323 (ВА) cоздатели потрудились на славу –…
• Сравнительный тест Toyota Corolla Station Wagon, Opel Astra Caravan, Ford Escort Turnier, Nissan Sunny Traveller, Peugeot 306 Break Если вам нужен подержанный небольшой и главное — универсальный автомобиль,…

Замена сайлентблоков на Тойоте Филдер: поэтапная инструкция

Говоря о замене сайлентблоков на Тойоте Филдере, следует начать тему с того, что это такое вообще.

Итак, сайлентблок – это небольшая деталь подвески автомобиля, которая служит для соединения деталей подвески и служит для смягчения колебаний и вибраций передающихся от одной детали к другой во время движения автомобиля.

Также в народе можно встретить и другое название – резинометаллические шарниры. Помимо подвески их можно встретить в двигателе, коробке, передних рычагах, стабилизаторах, амортизаторах и так далее.

Прежде чем начать говорить о процессе замены сайлентблоков, следует сказать, что при их замене, лучше всего менять оба – это сэкономит время и силы, потраченные на разборку авто.

Также очень важно покупать оригинальные детали, так как их верхний порог износостойкости намного выше, чем у китайских или корейских аналогов. На этом все приступаем к процедуре замены сайлентблоков задней балки на Тойоте Королле 120

Поэтапная инструкция или как и что делать?

Первым делом необходимо приподнять автомобиль и вывесить заднюю часть на деревянных чурках

Важно что бы автомобиль держался на них – это необходимо для безопасного проведения всех дальнейших работ

После того как все это сделано, давайте открутим оба задних колеса. Сделать это не сложно и подробных объяснений не требует. После того как колеса сняты и мы имеем непосредственный доступ к подвеске, нам необходимо первым делом рассоединить датчик АБС и раскрутить от балки. Смотрим фотографии в процессе выполнения работ.

Далее нужно отсоединить тормозную трубку

Во время сбора важно ее хорошо затянуть, однако, нужно делать это аккуратно и не перетянуть (гайка мягкая)

Далее разжимаем скобы и потихоньку снимаем трубку. Можно что-нибудь подстелить, так как начнет течь тормозная жидкость. Смотрим фотографии.

Когда все провода и шланги были отсоединены, переходим к следующему этапу и начинаем освобождать стойки. Для этого берем необходимый нам ключ и откручиваем болт в нижней части стойки. На фотографии процесс откручивания.

Далее необходимо снять тормозной барабан. Для этого на необходимо снять четыре болта – для этого потребуется головка на 12 мм. Смотрим фотографии.

После того как все болты откручены, необходимо снять барабан. Сделать это очень просто.

Далее после снятия барабана, нам нужно вытащить болт, предварительно раскрутив гайку (затягивать необходимо со стороны болта

Важно!) При сборе, затягивать нужно при опущенной и нагруженной машине в самую последнюю очередь

После того как все откручено, вытаскиваем деталь с кузовных крепежей. Если сама не выходит можно немного постучать молотком.

Далее снимаем стойку, предварительно полностью раскрутив болты.

Такие же действия необходимо произвести и с другой стороны. На этом процедура разбора практически завершена. Если нечего больше не мешает, можно выводить балку из-под автомобиля. Смотрим фотографии.

На этом по разбору все. На фотографии, представленной ниже видно как выглядит разобранная Toyota Corolla 120. Нечего сложного, все просто как детский конструктор.

1. Итак, балка снята, в ней установлены выработанные сайлентблоки – их необходимо выбить.

Для того что бы это сделать нужно найти подходящий инструмент и подходящую по диаметру трубу. Которую мы обежим, поставим на балку и выбьем сайлентблоки из балки

Важно, перед тем как выбивать найти подходящую опору для снятой детали. Ниже представлены фото и схема того как все должно происходить

Ничего сложного.

После того как старые выбиты, очищаем внутреннюю поверхность балки, смазываем и устанавливаем новые, примерно таким же методом, только постукивая уже слегка молотком по всей поверхности – между сайлентблоком и молотком можно подложить деревяшку.

На этом процесс замены заканчивается и можно приступать к обратной сборке автомобиля. Собирая нужно проверять все болты и гайки – затягивать и где необходимо фиксировать шпенделями.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Порядок выполнения работ

В некоторых мануалах рекомендуется провести демонтаж рычага и заменить его на новый элемент. Это необходимо делать, если вследствие значительного механического воздействия геометрия рычага подверглась изменению. Во всех остальных случаях предусмотрен монтаж новых сайлентблоков.

Для этого установите автомобиль на подъемник или смотровую яму. При этом колеса должны быть демонтированы, а передняя ось вывешена. Для установки рычага с правой стороны по ходу движения автомобиля необходимо произвести некоторые операции.

1. Демонтируйте рычаг от шаровой опоры, для этого открутите 2 гайки и 1 болт.
2. Открутите 2 болта, удерживающих кронштейн рычага.
3. Открутите болт переднего сайлентблока и извлеките рычаг.

Ввиду того, что он вкручивается в подрамник и доступ к резьбовому соединению затруднен, может возникнуть проблема с откручиванием. Для того чтобы предотвратить облом болта рекомендуется предварительно его нагреть.

Порядок демонтажа рычага со стороны коробки несколько отличается. Кроме вышеперечисленных операций необходимо ослабить крепление подрамника. Для этого открутите поперечную балку, удерживающуюся на 9 болтах. Это даст возможность извлечь болт, так как в противном случае он будет упираться в корпус КПП.

Замена задних сайлентблоков Тойота Королла производится с помощью специального съемника. А замена передних сайлентблоков Тойота Королла осуществляется с использованием тисков или гидравлического пресса. Без него не обойтись при установке новых деталей. Также необходимо иметь наставки, совпадающие по размерам с внешним диаметром резинометаллических деталей.

При отсутствии специального оборудования разборку можно сделать самостоятельно. А за выпрессовкой и монтажом новых лучше обратиться к специалистам на СТО.

При установке деталей посадочные места необходимо очистить от ржавчины и смазать маслом. С болтов тоже удалите ржавчину и нанесите графитную смазку. Она позволит легко открутить их при следующей замене.

Замена сайлентблоков передних рычагов тойота королла

Привет всем кто решил заглянуть ко мне в дневник. Долго меня мучал скрип резины в подвеске. Ехать в сервис и попросить посмотреть что это не было ни времени ни желания. Ездил так. Тем временем скрип нарастал. Прием провлялся он при неспешной езди по неровной дороге и при нажатии на тормоз при такой же скорости движения. Закономерность появления симтомов я никак не мог выявить. Посещала мысль о том то мне светит замена сайлента, но в надежде отделаться полегче надеялся на шаровую производства фимры CTR. Качание стоячей машины из стороны в сторону тоже не помогало определить источник звуков. В общем плюнул, остался после работы и залез с телефоном под машину. Иногда пользуюсь таким способом для осмотра недотпных участков. Сую телефон и фотографирую. Так и на этот раз поленившись снимать колесо и искать на чтобы лечь диагностировал скорую кончину (а может это и есть кончина) заднего сайлентблока переднего левого рычага. До этого морально себя уже готовил к замене поэтому услиленно штурмовал интернет на предмет фотоотчетов. Самое паршивое в ремонте как я себе представлялэто был болт, упирающийся в поддон коробки. Люди делали по разному: кто снимал подрамник, кто то отцеплял опору двигателя и домкратил коробку. Кто то действовал настолько радикально ломом, что подгибал поддон коробки. Я решил действовать гибридным способом.

Собственно уже снятый рычаг с рваным салентом.

Был установлен сайлент фирмы RBI (других в моем любимом магазине Японец не нашлось). Читал конечно что их ругают, но мочи моейуже не было терпеть этот звук, да и боязно было. Тем более что лзть в подвеску все равно пришлось бы, так как порвался наружный пыльник ШРУС, купленый у хитрых китайцев. Тысяч 15 он прошел. Заодно раз пошла такая пьянка решил заменить и ступичный, который «подгуживал».

Вот такая модная смазка у мня была на внутренней гранате. Раньше покупал ее за 190 рублей за пакетик. Сейчас стоит 380. Слишком дорого. А аналогов нет. Только заказывать в интернет. На основе полимочевины. Наверное все таки закажу, так кактолько смазки на основе полимочевины подходят для игольчатых подшипников.

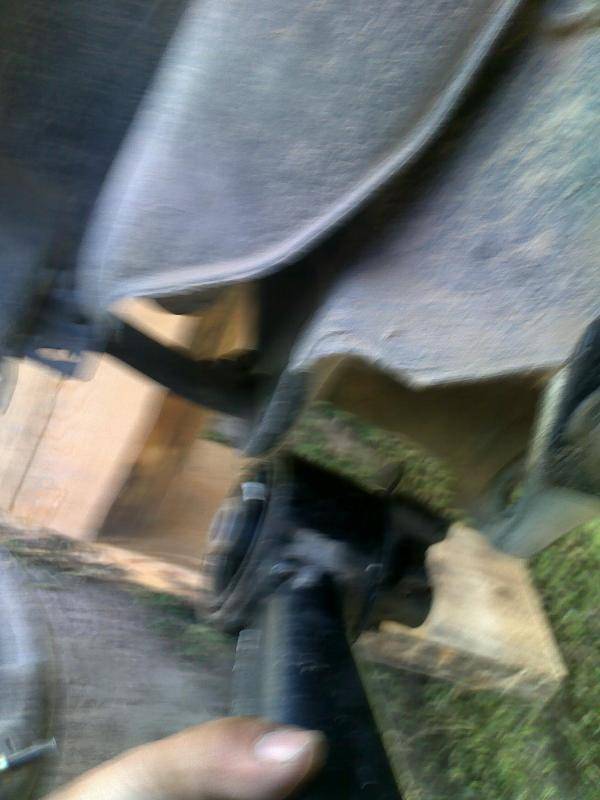

Злосчастный болт. Тут видно мой «гибридный способ». Через досочку я поддомкратил коробку, она подняласьмиллиметров на 5.

Потом ослабил этот болт на подрамнике.

. и этот. Далее острым концом балонника поддел и опустил подрамник и выдернул болт. Я ьыл очень доволен что теоретически подготовился и этот этап не отнял много времени. Повозился я конечнокогда выдергивал и вставлял обратно рычаг в места крплений.

Финальную затяжку предупреждали надо делать на полностью нагруженой машине. Так как с одеты колесом ядаже под машину быне залез Подложил под рычаг подставку и полностью опустил машину. Считаю что имитация нагрузки близка к правдивой.

Друзья! Если кто то хотелувидеть как я фигачу надтавками сайлент, то это не ко мне. У меня нет условий для этих упражнений. Я просто взял ступицу и рычаг в руки и пошел в сервис. Благо минут за 7 доплелся. Качество запрессовки ступичного подшипника и сайлент блока еще предстоит проверить (читай прямоту рук мастеров). Кстати надо сюда пробег закинуть, чтоб засечь сколько детали пройдут.

Не собираюсь никого лечить на тему ремонта-просто я сделал так)) Всем добра.

голоса

Рейтинг статьи

Характерные проблемы с подвеской. Пути решения

Незначительная вибрация, стук, металлический скрип в процессе управления автомобилем. Это первые признаки, указывающие на неисправность. Своевременное обращение в СТО для проведения комплексной диагностики позволит предотвратить множество внезапных поломок в последующем.

Крен автомобиля на одну сторону, наклон колеса – это уже сигналы о масштабной поломке, требующей оперативного вмешательства со стороны моториста сервисного центра. Промедление с ремонтом, игнорирование, недопустимы. Речь идет о безопасности водителя, пассажиров.

Своими силами провести осмотр также возможно. Для начала установите Тойота Королла 120 на смотровую яму, механическим воздействием на рычаг пробуйте его расшатать. Люфт, скрежет, биение — дефекты. Замените детали новыми. Аналогичную процедуру проведите со вторым рычагом подвески.

Замена рычагов и сайлентблоков на Тойота Королла 120

Признаки неисправности элементов подвески автомобиля:

• крен машины на одну сторону;
• трудность в управлении техникой на средних и высоких скоростных режимах;
• систематические стуки, биения, вибрации в рулевое колесо;
• подброс автомобиля при преодолении дорожных препятствий;
• металлический скрип, сопровождающий процесс управления.

Средний ресурс эксплуатации элементов подвески составляет 60 – 85 тыс. км. пробега. Интервалы, превышающие отметку в 100 000 скорее исключения, нежели практика. Качество изготовления запчастей, стиль вождения автомобиля – основополагающие факторы, влияющие на ресурс использования.

Перед началом работ по замене проводим комплексную диагностику, оцениваем общее состояние элементов подвески, определяем детали, требующие обновления, подготавливаем расходный материал в нужном количестве.

Последовательность действий при замене:

• автомобиль устанавливаем на смотровой канал, можно электрический подъемный механизм;
• подставляем гидравлическую подставку под двигатель, так как будем отвинчивать крепление опоры для доступа к болтам рычага с правой стороны;
• ресурс эксплуатации элементов подвески на правой и левой стороне приблизительно равны. Мастера рекомендуют проводить замену одновременно двух. Изначально отвинчиваем крепление шаровой опоры левого колеса, после два болта и крепежи сайлентблоков;
• извлекаем рычаг из-под автомобиля;
• при помощи гидравлического пресса выпрессовываем один (два) сайлентблока. В качестве аналога используйте стационарные тиски;
• если на поверхности рычага присутствуют дефекты, имеются повреждения металла, сварных швов – элемент подвески подлежит замене новым. Во всех остальных случаях на штатные места запрессовывают новые сайлентблоки;
• устанавливаем рычаг с новыми резинками на штатное место;
• приступаем к демонтажу правого элемента, предварительно приспустив опору двигателя на 2 – 3 см, для обеспечения доступа к крепежному болту.
• проводим аналогичную процедуру по профилактике, запрессовке новых резинок, установке на штатное место.

В ходе работ проводим осмотр шаровой опоры, тормозного цилиндра, колодок, магистралей подачи тормозной жидкости. При наличии признаков износа, деформации комплектующие подлежат замене новыми из числа запаса. Устранение мелких, порой незначительных неисправностей предотвратит масштабные поломки в последующем. Таким образом, можно сэкономить деньги, время, силы, средства.

При условии соблюдения рекомендаций мастеров, покупке оригинальных запчастей последующая профилактика через 80 000 км. Умеренный стиль вождения только увеличит интервал замены деталей.
