Меняем передние амортизационные стойки на ВАЗ-2114 своими руками (+видео внутри)

Устройство передних стоек амортизатора

Стойка представляет собой особый элемент подвески, который состоит из двух частей: амортизатора и пружины. Амортизатор имеет в своем составе специальный стакан, на котором располагается пружина подвески. Вся конструкция располагается внутри пружины. Чтобы понять, как работает стойка, рассмотрим принцип действия всех ее элементов по отдельности.

Пружина играет самую основную роль. Она принимает на себя различные неровности дорожного покрытия и снижает вибрации, переходящие на кузов. Таким образом, при управлении автомобилем по кочкам и ухабам, мы не чувствуем их, а ощущаем лишь небольшое мягкое раскачивание автомобиля. Пружина изготавливается из специального металла, который обладает повышенной упругостью и подбирается в соответствии с весом и назначением автомобиля. Пружина устанавливается на чашку стойки (амортизатора), а вторым концом через резиновую проставку, упирается в кузов автомобиля.

Амортизатор имеет более сложную конструкцию, нежели пружина подвески. Он состоит из специального двух камерного цилиндра, штока и прикрепленного к нему поршня, подробнее в статье как выбрать передние стойки. Амортизатор заполняется газом или жидкостью, которая циркулирует внутри двух камер. На поршне имеются клапана, которые открываются и закрываются в зависимости от положения поршня, чтобы снизить давление, прилагаемое внутреннюю часть цилиндра амортизатора. Данный элемент предназначен для гашения колебаний, вызванных упругостью пружины подвески. Дело в том, что, как и все упругие материалы, пружина образует остаточные колебания при механическом воздействии на нее. Данное явление вызывает неудобства у всех находящихся в автомобиле. Именно для гашения этих колебаний разработан амортизатор, создавая, так называемую, «мягкую жесткость» пружины. Шток амортизатора крепится к кузову автомобиля сверху, а вторая часть располагается рычаге автомобиля.

Таким образом, конструкция стоек позволяет существенно сэкономить на производстве подвески. Это достигается за счет уменьшения размеров подвески и упрощением ее обслуживания. Стойки позволяют сэкономить место для монтажа дополнительных рычагов и создания более мягкой и приспособленной к различным дорожным условиям подвески.

Замена задней стойки ВАЗ 2114

Задняя стойка — это сборный узел задней подвески автомобиля, обеспечивающий устойчивость и возможность противостоять внешним нагрузкам, особенно при резком повороте. С физической точки зрения, устройство стойки предназначено, чтобы работать на сжатие и разжатие, гася колебания нагрузки кузова автомобиля на подвеску автомобиля.

Данный фотоотчет показывает как происходит замена задней стойки амортизатора ВАЗ 2114, владельцам других переднеприводных авто семейства Самара и Самара 2, она также будет полезной.

Возможные неисправности задней стойки и их причины

Шум и стук в подвеске автомобиля. Одним из возможных вариантов поломки, о которой свидетельствует шум в подвеске, может быть:

• износ резиновых втулок задних стоек (резинок);
• поломка или осадка пружины стойки;
• ослабление или износ втулки проушин амортизаторов.

Автомобиль начинает водить по сторонам на дороге — на скорости авто отклоняется от «курса», как следствие, водителю необходимо постоянно направлять автомобиль, держа руль на изготовке.

Возможные причины такого явления:

• «пробой» подвески, вследствие разрушения буфера хода сжатия;
• перегрузка задней подвески;
• осадка или поломка одной из пружины подвески;
• смещение задней оси, из-за износа втулок рычагов подвески или деформация самих рычагов.

Частые «пробои» задней подвески. Причинами возникновения являются:

• выход из строя амортизаторов;
• осадка или поломка пружины.

В системе амортизации подвески авто пружина выполняет возвратную функцию и ей приходится выдерживать разные нагрузки и компенсировать давление кузова на колеса, вследствие чего, нередки случаи её повреждения и деформации.

Советы по замене задней стойки ВАЗ 2114

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упор под передние колёса. Приподняв заднюю часть, установите надёжные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.

Моменты затяжки нижнего крепления амортизатора к балке 68-84 Н·м (6,8-8,4 кгс·м), гайки верхнего крепления амортизатора – 51-63 Н·м (5,1-6,3 кгс·м). После пробега 100 км рекомендуется ещё раз затянуть эти резьбовые соединения.

Чтобы произвести ремонт своими руками необходимого наличии инструмента:

• накидные ключи размером «на 17»,«на 19»,«на 22»;
• торцевая головка размером «на 17»,«на 19»;
• смазка WD 40;
• отвёртка;
• молоток;
• плоскогубцы;
• монтировка;
• домкрат;
• трещотки и воротки;
• новый масляный амортизатор ВАЗ 21082905004 или его аналоги 3.9 KYB 341824, 3.9 SACHS 112295 или 170608.

Цена амортизатора ВАЗ 21082905004 составляет 1700 р. Цена задней стойки Каяба 341824 — 1600 р., задней стойки Сакс — 1750 р. и газового амортизатора Сакс 112295 — 2600 р.

Стоимость актуальна для Москвы и области на весну 2017.

1. Инструмент, который понадобится для работы.

2. Откидываем заднюю сидушку, убираем заднюю полку. Для этого отсоединяем четыре пистона крепления задней полки.

3. С помощью канцелярского ножа аккуратно надрезаем оббивку салона. Отвёрткой подковыриваем и снимаем защитный колпачок верхнего крепления стойки багажника.

5. Берём съёмник для задней стойки. В случае его отсутствия, можно воспользоваться обычными ключами, при условии, что вы зафиксируете шток амортизатора от проворачивания.

6. Устанавливаем съёмник.

7. С помощью ключей «на 17» и «на 22» откручиваем гайку штока.

8. Поддомкрачиваем автомобиль.

9. Баллонным ключом «на 17» срываем четыре болта переднего колеса.Снимаем колесо.

10. Ключом «на 19» отворачиваем гайку нижнего крепления амортизатора…

11… и вынимаем болт.

12. Утопив вниз шток амортизатора, вынимаем его из ниши заднего колеса.

13. Вынимаем пружину с защитным чехлом, крышкой и буфером сжатия.

14. При установке крышки на кожух, заправляем его на фланец крышки.

15. Вставляем новую крышку амортизатора в новый чехол.

17. Собираем стойку в порядке, обратном разборке. Устанавливаем буфер хода сжатия на шток амортизатора.

18. Меняем порванную или потерявшую упругость подушку на новую, устанавливаем её на шток амортизатора.

19. Вставляем амортизатор в нишу. Предварительно наживляем на шток гайку.

20. Оттянув вниз крепление кронштейна рычага подвески, с помощью монтировки устанавливаем амортизатор.

21. Вставляем болт крепления амортизатора.

23. Откручиваем гайку со штока амортизатора, устанавливаем опорную шайбу вместе новой подушку крепления штока амортизатора.

24. Опускаем автомобиль на землю, несколько раз качнув его, затягиваем соответствующим моментом гайку верхнего крепления амортизатора к балке.

Инструмент для замены передней стойки

Для того, чтобы работы прошли успешно и быстро, необходимо подготовить некоторые инструменты:

• Набор ключей или торцевых головок с диаметром от «10» до «27».
• Вороток.
• Домкрат.
• Противооткатные упоры.
• Смазка WD-40.

  Когда инструмент готов, можно приступать к работе.

Подготовительные работы

Перед тем как приступить непосредственно к работе, необходимо подготовить рабочее место и автомобиль.

• Первым делом ставим автомобиль на ровную поверхность.
• Под задние колёса для наибольшей надёжности ставим противооткатные упоры.
• Срываем все болты крепления передних колёс.

  Сорванные гайки потом проще открутить.

Рекомендуем: Как поменять ремень генератора на Калине своими руками

Пошаговый процесс замены передних стоек

Если у вас вышла из строя только одна стойка, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

1. Первым делом поднимаем капот и при помощи специального устройства для фиксации штока и ключа на «19» зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.

   При демонтаже гайки необходимо использовать специальный ключ.

   Подобный ключ легко найти в магазинах.

2. При помощи ключа на «13» выкручиваем 3 болта, которые расположены на верхнем стакане.

   Болты отмечены стрелками.

3. Далее, домкратом производим вывешивание колеса и фиксируем её в таком положении.

   Процесс пошёл! Помним о безопасности. Задние колёса застопорены ручником, а лучше брусками

4. Тормозной шланг, который закреплен на самом кулаке стойки, снимаем с места фиксации и убираем в любую сторону.
5. Осматриваем все соединения, в том числе рулевой наконечник, поворотный кулак и саму стойку на наличие следов коррозии, лучше всего обработать эти места смазкой. Это делается для того, чтобы все закисшие детали легко можно было сорвать.
6. Погодя небольшое количество времени, пока смазка проникнет во все глубокие места, можно продолжать работу.
7. Отсоединив шплинт и открутив гайку от рулевого наконечника при помощи монтировки и молотка убираем его с места фиксации.

   Когда тяги приоткручены, гайки оставьте на местах.

8. Используя головки на «17» и «19» начинаем откручивать два болта которые крепят стойку к поворотному кулаку.

   Болты отмечены стрелками.

9. Когда гайки выкручены, может возникнуть неполадки с дальнейшим демонтажом основных болтов. Так как они сильно прикипают, возможно понадобится излишнее влияние на них смазки, либо жидкого ключа. Для того, чтобы выбить их из своих посадочных мест можно использовать болт диаметром меньше.
10. Если все крепящие элементы выкручены, осталось полностью выкрутить все три болта которые расположены на верхней чашке.
11. Пока стойка не разъединена с поворотным кулаком, не следует до конца отворачивать один из трёх болтов на чашке. И вывёртываем её полностью лишь тогда, когда стойка находится в руках и полностью под контролем.

    Стойка извлечена. Проводим визуальный осмотр рулевого наконечника и шаровой опоры

12. Разбирать стойки следует первым делом начиная со стяжек. Стягивать пружины следует аккуратно, исключая возможностей их срыва.

    Стягивать пружины необходимо до того момента, пока они не освободят верхнюю чашку.

13. Если стойка больше не упирается об опору — это будет обозначать, что она уже и та достаточно находится в напряжении.
14. Сейчас уже можно демонтировать гайку крепления опоры и соответственно саму опору.
15. Когда опора демонтирована, снимаем саму пружину.
16. Сейчас остаётся снять лишь пыльник и отбойник со штока стойки. (Хотя можно этого и не делать если все запчасти будут новые).

    Порядок работ в иллюстрации.

На этом этапе работы по разборке передней стойки ВАЗ-2112 можно считать законченной.

Порядок работ по сборке

Первым делом на новую стойку производим монтаж пыльника и отбойника. Монтаж производим в обратном порядке снятию.
Если вы планируете установить шумоизоляторы, то монтируем их.
Шумоизоляторы готовы к установке

Одеваем пружину

Обратите внимание, что основная её часть, должна точно попасть в специальное углубление, расположенное на патроне стойки.
Воспользовавшись новой опорой и опорным подшипником необходимо зафиксировать её на самом штоке, при помощи гайки.
Следите за тем, чтобы часть пружины сверху была обязательно на месте её фиксации и при этом не было никаких перекосов и скосов.
Когда всё продиагностировано, можно снять все стяжки и приступать к её монтажу на автомобиль.
Примеряемся, любуемся и устанавливаем

Дальше, все работы выполняем в точно обратной последовательности, начиная с гаек стакана в подкапотном пространстве.
При фиксации стойки на поворотный кулак лучше всего использовать новые болты тем же диаметром с абсолютно новыми гайками.

Советы по замене задней стойки ВАЗ 2114

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упор под передние колёса. Приподняв заднюю часть, установите надёжные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.

Моменты затяжки нижнего крепления амортизатора к балке 68-84 Н·м (6,8-8,4 кгс·м), гайки верхнего крепления амортизатора – 51-63 Н·м (5,1-6,3 кгс·м). После пробега 100 км рекомендуется ещё раз затянуть эти резьбовые соединения.

Чтобы произвести ремонт своими руками необходимого наличии инструмента:

• накидные ключи размером «на 17»,«на 19»,«на 22»;
• торцевая головка размером «на 17»,«на 19»;
• смазка WD 40;
• отвёртка;
• молоток;
• плоскогубцы;
• монтировка;
• домкрат;
• трещотки и воротки;
• новый масляный амортизатор ВАЗ 21082905004 или его аналоги 3.9 KYB 341824, 3.9 SACHS 112295 или 170608.

Цена амортизатора ВАЗ 21082905004 составляет 1700 р. Цена задней стойки Каяба 341824 — 1600 р., задней стойки Сакс — 1750 р. и газового амортизатора Сакс 112295 — 2600 р.

Стоимость актуальна для Москвы и области на весну 2017.

1. Инструмент, который понадобится для работы.

2. Откидываем заднюю сидушку, убираем заднюю полку. Для этого отсоединяем четыре пистона крепления задней полки.

3. С помощью канцелярского ножа аккуратно надрезаем оббивку салона. Отвёрткой подковыриваем и снимаем защитный колпачок верхнего крепления стойки багажника.

5. Берём съёмник для задней стойки. В случае его отсутствия, можно воспользоваться обычными ключами, при условии, что вы зафиксируете шток амортизатора от проворачивания.

6. Устанавливаем съёмник.

7. С помощью ключей «на 17» и «на 22» откручиваем гайку штока.

8. Поддомкрачиваем автомобиль.

9. Баллонным ключом «на 17» срываем четыре болта переднего колеса.Снимаем колесо.

10. Ключом «на 19» отворачиваем гайку нижнего крепления амортизатора…

11… и вынимаем болт.

12. Утопив вниз шток амортизатора, вынимаем его из ниши заднего колеса.

13. Вынимаем пружину с защитным чехлом, крышкой и буфером сжатия.

14. При установке крышки на кожух, заправляем его на фланец крышки.

15. Вставляем новую крышку амортизатора в новый чехол.

17. Собираем стойку в порядке, обратном разборке. Устанавливаем буфер хода сжатия на шток амортизатора.

18. Меняем порванную или потерявшую упругость подушку на новую, устанавливаем её на шток амортизатора.

19. Вставляем амортизатор в нишу. Предварительно наживляем на шток гайку.

20. Оттянув вниз крепление кронштейна рычага подвески, с помощью монтировки устанавливаем амортизатор.

21. Вставляем болт крепления амортизатора.

23. Откручиваем гайку со штока амортизатора, устанавливаем опорную шайбу вместе новой подушку крепления штока амортизатора.

24. Опускаем автомобиль на землю, несколько раз качнув его, затягиваем соответствующим моментом гайку верхнего крепления амортизатора к балке.

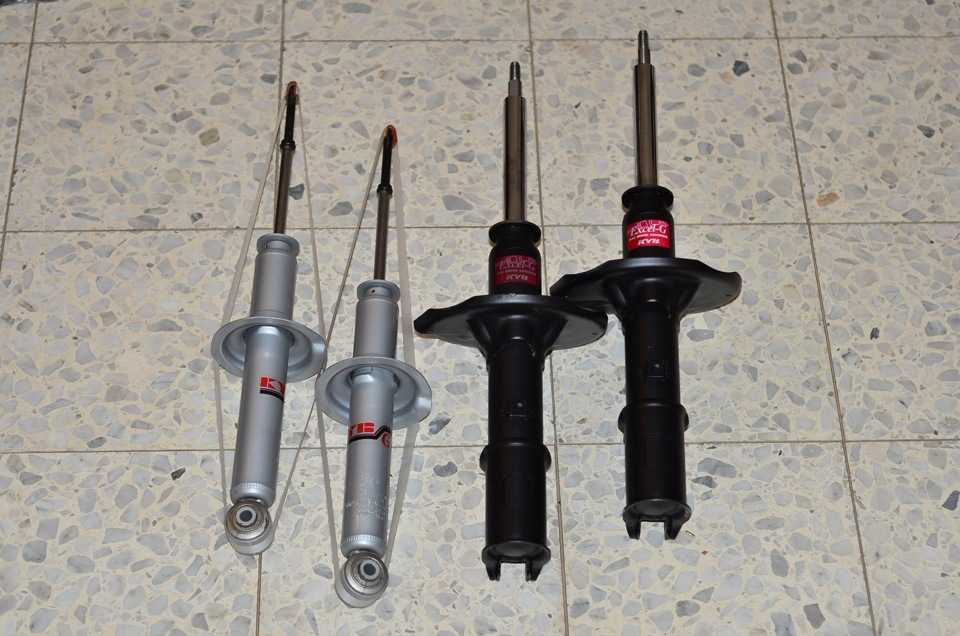

Ведущие производители

Выбирая новые узлы, следует подумать, что именно вы хотите получить, и каково будет вам в перспективе. Рекомендуем устанавливать разборные стойки, поскольку их конструкция может разбираться на части, тем самым упрощать и удешевлять ремонт подвески. Это одно из ключевых достоинств разборных агрегатов.

KYB (Каяба)

Посмотрите на передний элемент в сборе по фото, чтобы для начала разобраться, как именно выглядит этот узел вашего автомобиля. Выбор производителя — вопрос достаточно актуальный, поскольку у каждого из представленных сегодня вариантов есть свои преимущества и недостатки. Предлагаем вам ознакомиться с ними в таблице.

Производитель	Преимущества	Недостатки
Штатные заводские	Финансово доступные	Не очень надежные, выдерживают около 30 тысяч км пробега, потом требуют обязательной замены
Стойки от Приоры	Придают жесткости, обеспечивают комфорт, хорошо удерживают на дороге	Отсутствует шумоизолятор, сильно страдает отбойник
SS20	Улучшенная версия приоровских стоек	Недостатки, по сути, отсутствуют
Plaza	Предлагается в трех вариантах — комфорт, спорт и суперспорт, обладают высоким качеством	Боятся пониженных температур
Kayaba	Самые востребованные, качественные, надежные, не боятся морозов	Много подделок на рынке, что усложняет поиск оригинала.

Из этого можно сделать вывод, что запчасти от каяба являются оптимальным решением, которое прослужит долго, надежно, плюс не будет опасаться суровых российских зим, во время которых множество аналогов среди передних стоек попросту не смогут нормально функционировать, доставляя проблемы вам.

Признаки поломки

Часто указывается, что передние стойки на ВАЗ 2114 могут прослужить около 60 тысяч километров. На самом деле цифра не совсем справедливая, поскольку в условиях наших дорог существенно снижается. Порой даже в два раза.

Потому задача автовладельца — следить за состоянием подвески и передних стоек в частности, вовремя определять признаки поломки и выполнять замену агрегатов.

Изношенная

Если у ваших стоек действительно заканчивается срок службы, определить это можно по следующим признакам:

• Автомобиль ведет себя неустойчиво на дороге;
• При движении по препятствиям машину сильно раскачивает;
• При входе в повороты и на торможении машина неустойчивая;
• Тормозной путь заметно увеличивается;
• На корпусе наблюдаются следы масла;
• В передней части авто возникает шум или стук.

Некоторые даже при столь явных признаках неисправности продолжают игнорировать потребность автомобиля в замене передних стоек. Если же не предпринять никаких действий, последствия могут оказаться такими:

• На каждой неровности машину будет подпрыгивать;
• Управляемость в поворотах снизится в разы, авто будет уводить в сторону, разворачивать;
• Шины потеряют свое качество и износятся в кротчайший срок;
• Вскоре придется ехать на развал-схождение.

Если замена передних стоек на ВАЗ 2114 будет выполнена своевременно, этих проблем и огромных финансовых затрат можно будет избежать.

Виды

В разборе

Выделяют несколько разновидностей опорников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
• С открепляемым внешним кольцом;
• С открепляемым внутренним кольцом;
• Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Название опорного подшипника говорит само за себя. Это нечто типа опоры стойки на переднем амортизаторе, которая расположена в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые опора должна выдерживать.

Какие стойки лучше поставить на Ваз 2114

Владельцы отечественных автомобилей, как правило, хорошо разбираются в устройстве машины и способны выполнить ремонт любой сложности своими руками. Из-за большого количества разновидностей запчастей этого типа бывает сложно разобраться в том, какие стойки лучше поставить.

Выбор типа амортизатора

Стойки, устанавливаемые на Ваз 2114 могут существенно отличаться по техническим характеристикам, которые, прежде всего, зависят от вещества, наполняющего внутреннюю камеру изделия. По этому принципу амортизаторы делятся на газовые, масляные, газомасляные.

Масляные

Масляные амортизаторы очень мягкие, поэтому идеально подходят для обычной езды. Кроме этого, такие изделия стоят недорого и имеют значительный эксплуатационный срок. Из недостатков изделий можно отметить только снижение вязкости масла при низких температурах, которое негативно влияет на эффективность гашения колебаний.

Газомасляные

Устанавливать газомасляные амортизаторы стоит в том случае, когда владелец машины желает сэкономить, но при этом значительно улучшить комфортность управления автомобилем. Эта разновидность задних стоек Ваз 2114 лишь незначительно дороже масляных моделей, но после установки газомасляных изделий машина станет более управляемой на поворотах и при большой скорости движения.

Газовые

Газовые амортизаторы являются самыми дорогими, но без них не обойтись, если автомобиль планируется использовать в гонках либо при низких температурах воздуха. Кроме того, установка стоек этого типа позволит существенно увеличить управляемость автомобилем на мокрой трассе.

Выбор производителя

К выбору производителя задних стоек следует отнестись очень серьёзно. Часто, эксплуатационный ресурс у практически одинаковых изделий разных фирм может отличаться в десятки раз, поэтому даже относительно небольшая стоимость изделия не сможет компенсировать дальнейших затрат по замене амортизаторов.

Каяба

Если возникла необходимость поменять задние стойки автомобиля Ваз 2114, то вряд ли можно найти лучше изделия, чем амортизаторы фирмы Каяба. Несмотря на более высокую стоимость, запчасти от известного на весь мир японского бренда пользуются большим спросом у российских автомобилистов. Такие изделия полностью соответствуют техническим требованиям этой модели автомобиля, а также могут эксплуатироваться практически без ограничений в зимнее время.

СС-20

Амортизаторы СС 20 отечественного производства, но по качеству сборки такие изделия не уступают лучшим зарубежным образцам. Менять изделия следует с учётом интенсивности эксплуатации. Для этих целей в модельной линейке представлены следующие категории: «Стандарт», «Комфорт Оптима», «Шоссе», «Спорт».

Plaza

Задние амортизаторы для Ваз 2114 компании Plaza отлично подходят для спортивного стиля вождения. Ставить такие изделия рекомендуется и при частой эксплуатации машины на дорогах с разбитым покрытием. По основным техническим характеристикам задние стойки «Плаза» более чем в 2 раза превышают требования завода-изготовителя машины поэтому, даже при очень жёстких условиях использования, прослужат дольше оригинальных амортизаторов.

Другие хорошие варианты

Кроме перечисленных фирм и моделей заменять задние амортизаторы можно на изделия других производителей. Хорошие отзывы можно найти в адрес белорусского концерна Fenox, который занимается выпуском запчастей для российских автомобилей. Неплохо себя зарекомендовала и продукция британской компании Delphi Corporation. Изделия этой фирмы идеально подходят для установки на машины, эксплуатирующиеся преимущественно в спортивном стиле.

Замена передних стоек на ВАЗ 2114

Стойки играют значимую роль в комфорте и безопасности езды на автомобиле ВАЗ 2114, как и на любом другом авто

Потом к их выбору, замене и текущему состоянию следует относиться с повышенным вниманием

Когда старые элементы уже не способны должным образом выполнять свои обязанности, приходится их менять. И тут возникает главный вопрос — какие стойки лучше поставить на ВАЗ 2114. Однозначного ответа дать мы вам не сможем, поскольку во многом выбор зависит от индивидуальных предпочтений каждого отдельно взятого автовладельца. Потому рассмотрим все виды и популярных производителей.

Выделяет три типа передних стоек, которые пригодны для установки на ВАЗ 2114.

1. Масляные комфортные. Если вы любите тихую, размеренную езду, выбирайте масляные. Они с завода ставятся на Самару 2. Хорошо сглаживают неровности на дорогах, однако на высоких скоростях ведут себя нестабильно, автомобиль может сильно раскачивать.

Газо-масляные. Среднее решение, которое позволит комфортно ездить на небольших скоростях, но в то же время наслаждаться спортивной манерой езды, если потребуется. Оптимальный вариант для среднестатистического водителя.

Газовые. Если вы любите тюнинг и огромные скорости, тогда ваш выбор — это исключительно газовые стойки. Но приготовьтесь к тому, что каждая кочка и неровность будет ощущаться под вами. В условиях города такие запчасти долго служить не смогут. Это скорее трековые решения для соответствующих тюнингованных версий «четырнадцатой» модели. Устанавливая короткоходные стойки на ВАЗ 2114, вы сможете добиться лучшей аэродинамики, прижимной силы за счет занижения подвески. Короткоходки — это устройство с ограниченным ходом отбоя, если говорить коротко.

Передние и задние стойки ВАЗ 2109

На автомобилях ВАЗ 2109 и ВАЗ 2108 используются одинаковые амортизаторы. На более новых моделях (2110, 2115, и т. п.) подвеска аналогичная и все элементы взаимозаменяемые. На заводе-изготовителе устанавливались амортизационные стойки СААЗ – масляные двухтрубные.

Качество родных элементов зависит от года выпуска автомобиля. Чем новее машина, тем хуже амортизаторы. Владельцы переднеприводных Лад сталкиваются с заменой амортизаторов в среднем раз в 3-5 лет. Именно такой ресурс у стоек.

Поломки этих элементов почти всегда видны или слышны – появляются подтеки, стуки при движении по кочкам. Чревато это тем, что весь кузов становится неуправляемым – при движении по неровной дороге машина начинает прыгать. Амортизаторы не останавливают эти колебания, хотя в идеале должны гасить их.

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

1. Передняя подвеска. Представляет собой классику для переднеприводных авто — стойки Макферсона.

   Стойки типа Макферсон

   Конструкция имеет как достоинства, так и недостатки. Основное преимущество — достаточно высокие показатели комфорта и управляемости при низкой стоимости производства. К тому же у Макферсон — компактная схема, что позволяет уменьшить размеры передней части легковых автомобилей. Главная особенность — отсутствие верхнего рычага подвески. Упругий элемент (пружина) и амортизатор объединены на одной оси, которая является поворотной. Верхняя часть стойки опирается на усиленную чашу в брызговике крыла с помощью опорно-поворотного подшипника.

2. Задняя подвеска выполнена по «Н» образной схеме и является полузависимой. Амортизаторы для компактности объединены с пружинами на одной оси. Хорошая ремонтопригодность обеспечена простотой конструкции и возможностью менять пружину и амортизатор отдельно.

   Схематическое изображение полузависисомй стойки и её составляющих

Конструкция не обеспечивает идеальную управляемость спортивного авто, но невысокая стоимость перевешивает все возможные недостатки.

Замена

Перед тем, как приступить к работе, рекомендуем посмотреть видео о том, как производить замену. Это полезный урок, который обеспечит необходимыми знаниями, понятиями о расположении тех или иных узлов агрегата.

Снятый элемент подвески

Но скажем сразу, отсутствие хотя бы базового опыта в ремонте авто говорит о том, что вам не стоит самостоятельно начинать пополнение собственного багажа знаний с такого процесса как замена данных деталей. Лучше данный вопрос доверить специалистам.

Если же вы решили все сделать своими руками, тогда следуйте указанному алгоритму. Это позволит выполнить замену качественно и без лишних манипуляций.

1. Поставьте автомобиль на ровную площадку, желательно с ямой. Ослабьте затяжение болтов на передних колесах. Не забудьте обязательно включить ручной тормоз и зафиксировать колеса при помощи упоров. О безопасности нужно думать в первую очередь.
2. С помощью домкрата поднимите переднюю часть автомобиля, после чего снимайте колесо. Учтите, меняя передние элементы подвески, делать это лучше стоит сразу на двух колесах, даже если одна из стоек находится в удовлетворительном состоянии.
3. Поднимите капот, найдите там болты, отвечающие за крепление стоек к кузову. Ищите их слева и справа, около лобового стекла.
4. На стакане зафиксирован колпак из пластика, который требуется снять. Чтобы это сделать, воспользуйтесь простой плоской отверткой. Пластиковый элемент поддевается и тем самым легко извлекается.
5. Открутите крепежные гайки, удерживающие стойку сверху, на кузове.
6. К стойке крепится тормозной шланг с кронштейном. Этот элемент также снимается.
7. С помощью металлической щетки обязательно выполните зачистку всех элементов крепления стоек к кузову и ходовой части автомобиля.
8. Возьмите теперь в руки пассатижи, и с их помощью расшплинтуйте гайку. Ту, которая удерживает шарнир наконечника рулевой тяги на передней стойке.
9. Съемником извлекается шарнир из рычага амортизационной стойки. Если вы впервые их меняете и до вас никто не снимал, не забудьте накрутить гайку на несколько оборотов, что позволит защитить резьбу.
10. Около места крепежа кулака к стойке, находятся гайки, которые следует демонтировать. Только предварительно нанесите метки, как расположены регулировочные болты. Так вам не придется после замены элементов подвески ехать на развал-схождение.
11. Выколоткой выбейте болты, которые удерживают элемент и кулак. Узлы разъединяются, что позволяет вам отвести кулак вниз и достать изношенную стойку.
12. Поставьте новую деталь, после чего приступайте к сборке узла в обратной последовательности. Не забывайте во время процедуры проверять остальные узлы на наличие дефектов, неисправностей, потеков масла и так далее.

Когда процедура закончена, надевайте колеса, но не затягивайте болты плотно. Опустив автомобиль с домкрата, можно полноценно зафиксировать болты

Это важное правило, о котором, увы, многие забывают

Замена передних стоек — процедура не самая сложная, но требует обязательного соблюдения последовательности действий, аккуратности и размеренности.

 Загрузка …
