Рено Симбол. Снятие и установка коробки передач

В данном подразделе описано снятие коробки передач как отдельного агрегата с отделением его от двигателя, установленного на автомобиле.

Специальный инструментМоменты затяжки

Снятие:

– установите автомобиль на подъемник или эстакаду;

– снимите защитный кожух силового агрегата;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– отсоедините контактные разъемы от ЭБУ и выключателя подачи топлива при ударе, отведите провода в сторону от зоны работы и закрепите их;

– снимите воздухозаборный патрубок воздушного фильтра;

– демонтируйте поддон аккумуляторной батареи;

– отсоедините трос сцепления от коробки передач и отведите его в сторону;

– отверните два болта и снимите датчик положения коленчатого вала, расположенный вверху в зоне маховика;

– отсоедините «массовые» шины от картера коробки передач;

Не выворачивайте полностью верхний болт крепления коробки передач к двигателю

– выверните болты крепления коробки передач к блоку двигателя, но оставьте верхний болт завернутым от руки до момента снятия коробки передач (Рисунок 4.15);

Нижняя передняя гайка крепления коробки к двигателю

– отверните и снимите переднюю нижнюю гайку крепления коробки передач к двигателю, запомнив установку кронштейна крепления проводки (Рисунок 4.16);

Болты (В) крепления коробки передач

– выверните два болта поддеривающих кронштейнов В

– снимите передние колеса;

– снимите вал привода правого переднего колеса (см. подраздел «Привод передних колес»);

– снимите вал привода левого переднего колеса вместе со ступицей колеса (см. подраздел «Привод передних колес»);

– снимите стартер (см. раздел «Электрооборудование»);

– разъедините контактные разъемы выключателя света заднего хода и датчика спидометра, снимите датчик спидометра;

– снимите приемную трубу системы выпуска отработавших газов;

Рисунок 4.18. Болт (В) тяги привода переключения передач (под чехлом) и болт крепления задней опоры коробки передач (стрелка)

– снимите тягу привода переключения передач в сборе, вывернув болт В (Рисунок 4.18) и три болта крепления теплозащитного щитка, для получения доступа к опоре рычага переключения передач;

– снимите болт крепления реактивной тяги;

Рисунок 4.19. Крепление задней опоры коробки передач

– снимите заднюю опору коробки передач (Рисунок 4.19);

Рисунок 4.20. Соединительная тага (стрелка) между подрамником и кузовом

– снимите соединительную тягу подрамником и кузовом (Рисунок 4.20) с левой стороны;

– снимите стяжку между двигателем и коробкой передач;

– выверните болты крепления рулевого механизма к подрамнику, как описано в разделе «Рулевое управление»;

– для облегчения снятия рулевого механизма установите при необходимости подкладку между задней стенкой двигателя и моторным щитом, чтобы наклонить двигатель вперед;

– отсоедините рулевой механизм и снимите его, закрепите его в стороне ;

– с помощью подъемного устройства вывесите силовой агрегат;

Рисунок 4.21. Три болта (стрелки) крепления опоры на картере коробки передач

– выверните три болта крепления опоры на картере коробки передач (Рисунок 4.21);

– опустите силовой агрегат, насколько это возможно, не повредив при этом шланги системы охлаждения;

– подоприте подрамник подкатным домкратом, подложив обрезок доски на головку домкрата, отверните четыре болта крепления и опустите подрамник до пола;

Рисунок 4.22. Отверните оставшееся крепление коробки передач к двигателю

– подведите под коробку передач подкатной домкрат, отверните оставшееся неснятым верхнее крепление коробки к двигателю (Рисунок 4.22) и вдвоем с помощником выньте коробку передач из-под автомобиля.

УСТАНОВКА

Рисунок 4.23. Установка дополнительной шпильки (стрелка) при соединении коробки передач с двигателем

5. Для облегчения установки КПП применяйте направляющую шпильку (С).

6. Установите:

– подрамник:

– рулевой механизм;

– приемную трубу системы выпуска:

– соединительную тягу подрамника.

– присоединяя к коробке валы привода передних колес, установите новые пружинные штифты и уплотните их герметиком;

– проверьте уровень масла в коробке и совершите пробную поездку.

Стоимость работ

Непосредственно стоимость процедуры зависит от нескольких факторов:

тип привода (передний, задний или полный);
конфигурация КПП («механика» или «робот»);
есть ли необходимость в замене технических жидкостей и промывке;
требуется ли последующая адаптация и регулировка сцепления;
какое количество запчастей и расходных материалов будет затрачено.

Все работы в условиях автосервиса РОЛЬФ выполняются строго в соответствии с технологическими картами производителей автомобилей. Персонал обладает необходимой для качественного проведения процедуры квалификацией. Предоставляется официальная гарантия на выполненные работы. Чтобы замена сцепления не стала для вас неожиданностью, воспользуетесь рядом рекомендаций:

как можно реже использовать «кикдаун» — резкое переключение на пониженную передачу с набором оборотов ДВС («педаль газа в пол»);
не допускать перегрева коробки, следить за уровнем технических жидкостей;
избегать резких стартов с пробуксовками;
на авто с МКПП не стоять долго с выключенным сцеплением;
при буксировке не превышать допустимый производителем вес буксира.

Примерно рассчитать, сколько составит замена сцепления DSG 7 цена можно, обратившись к специалистам сервисного центра РОЛЬФ. Для записи на ремонт позвоните нам по телефону или закажите обратный звонок.

Замена сцепления DSG 7 (7-ступенчатой роботизированной КПП) выполняется как на «механике». Но учитывая особенность конструкции этого механизма у «роботов», основная сложность заключается в точном подборе деталей (регулировочных шайб) и последующей адаптации узла.

Подготавливаемся к замене троса, убираем всё лишнее

Конечно, перед заменой автомобиль нужно застопорить. Дальше снимите гофру фильтра ( рис. 1 ). На 16-клапаннике гофру удерживает хомут, но его тоже легко будет снять.

Затем, если говорить о 16-ти клапанах, лучше удалить «глушитель впуска». Пластиковый короб, когда гофры нет, можно сразу отвести в сторону ( рис. 3 ).

Короб – это и есть «глушитель».

Трос заканчивается наконечником-стержнем, на котором закреплён грузик. Эту деталь от нас закрывала гофра.

Наконечник троса сцепления

Гайки мы будем откручивать:

Возьмите два ключа «на 10» и выкрутите гайку 1, придерживая гайку 2. Если резьба «закисла», очистите её растворителем;
Выкрутите гайку 2, удерживая опрессованную часть наконечника ключом «на 7».

Теперь грузик легко будет вытащить из прорези.

Знайте, что замену троса сцепления на Рено Логан можно выполнить и без откручивания чего-либо. Трос тянут «на себя», рычаг с прорезью поддавливают назад и т.д.

Регулировка привода выключения сцепления

В этом случае удается быстро и точно диагностировать проблему с последующим устранением источника шума. Но бывают ситуации, когда педаль начинает скрипеть в движении, а определить причину поломки на слух не удается. В такой ситуации будьте последовательны и делайте следующие шаги: Вычищайте устройство и наносите смазывающий состав на вилку.

Меняйте втулку крепления, установленного на педали. Делайте замену подшипника выжимного типа. Вот почему ремонтные работы стоит начинать с его проверки замены. Известны случаи, когда тросик ходит вместе с оплеткой, из-за чего и появляется столь неприятный звук.

Много интересных моментов по устранению скрипа педали сцеплении рассмотрено на видео Рассмотрим процесс реализации каждого из этапов подробнее: Многие автовладельцы уверены, что проще поставить новый тросик, чем тратить время и нервы на восстановление уже существующего элемента.

С одной стороны, новый тросик ходит дольше. С другой стороны, скрипеть он все равно не перестанет без обработки смазкой. Только так вы продлеваете ресурс устройства и избавляетесь от надоедливого звука.

В каких случаях требуется регулировка сцепления

Согласно статистике, регулировка педали сцепления «Рено Логан» требуется каждые 15–20 тысяч километров. В процессе пользования машиной оказываемая на элементы сцепления нагрузка приводит к отклонениям показателя от норматива, которые требуется исправлять. Эта процедура выполняется после замены троса.

Определить потребность в корректировке можно при помощи следующего теста:

запускается двигатель;
постепенно выжимается педаль;
рассчитывается время старта автомобиля.

Если движение началось почти сразу после нажатия, выявляется минимальный показатель свободного хода вплоть до полного отсутствия. При показателе выше допустимого старт наступит при практически выжатой педали сцепления. В худшем случае машина не тронется с места.

Произвести расчет величины свободного хода допустимо при помощи подходящей по размеру линейки или штангенциркуля. Измерительный прибор фиксируется вдоль направления движения опорной площадки педали. На середину подошвы ставится что-то, имеющее острый кончик, чтобы облегчить соотношение педали с делениями на измерительном приборе.

После этого сцепление выжимается рукой. Движение выполняется плавно. Отпускать педаль требуется, как только возникает резкий скачок сопротивления усилию. Чтобы определить путь, пройденный педалью до этого момента, действие производится несколько раз. Полученное значение измеряется в миллиметрах. В современных автомобилях показатель составляет 5–14 мм.

Помимо этого, следует измерить амплитуду хода педали. Для этого нужно выключить двигатель. Сначала проверяется высота положения педали в свободном состоянии, а затем в выжатом до упора. В идеале показатель составляет 16 см на «Рено». Его отклонения предполагают корректировку.

Сцепление Рено Логан 1.4 и 1.6

Весьма часто возникающей неисправностью, с которой сталкиваются владельцы модели Рено Логан, является появление скрипа педали привода механизма сцепления, а порой и выход всего узла из строя по причине износа. Для профилактических и ремонтных мероприятий в отношении данного механизма владельцы направляются в специализированную мастерскую, что влечет существенную трату финансового ресурса.

Многие любители авто склоняются к экономии средств за счет собственноручного диагностирования и ремонта сцепления, а также механизма его привода.

Эта статья поможет вам приобрести навыки по самостоятельному устранению причин, вызывающих скрип. Узнаете, как происходит замена сцепления, а также как отрегулировать на машине сцепление, еще многих интересует вопрос, сколько ходит сцепление.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

Ключ «на 11», а лучше, если это будет торцевая головка.
Отвертки – плоская и крестообразная.
Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

Установите ваш автомобиль на подъемник и снимите передние колеса.
Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Renault Logan «Rouge LogRen» › Бортжурнал › Замена сцепления. Симптомы, диагностика, ремонт.

Всем привет. Вот и состоялся у нас первый большой ремонт.

Но его можно назвать почти плановым, так как срок службы сцепления у Логана измеряется как раз нашим нынешним пробегом — немного более 120000 км.

Главное не пропустить момент, услышать голос автомобиля, понять, что что-то не так, и принять меры во время. Я всегда прислушиваюсь к своему автомобилю, так как люблю его и уважаю. И наверное поэтому успела приехать на сервис своим ходом, а не на эвакуаторе.)Расскажу про симпомы, которые подскажут, что сцепление устало, а выжимной подшипник изношен и совсем выработал свой ресурс. Мы прошли, как оказалось, все эти стадии, теперь уж я это понимаю.1 симптом. Где-то полгода назад я заметила, что если в нейтральном положении подвигать рычаг коробки передач влево-вправо, то иногда можно услышать металлический звон. Это, конечно, напрягало. Были у меня на этот счёт кое-какие предположения, но они никак не были связаны со сцеплением. Теперь я уверена, что именно этот звон и был первым сигналом о начале конца сцепления Ружика, так как именно сейчас, после замены сцепления, этот звук исчез без следа.) Послушайте свою коробку передач, если Ваш пробег перевалил за 110 000 км, друзья.2 симптом появился около месяца назад. Это был периодический негромкий свист или гул где-то под днищем или капотом. Не хотелось думать, что это свежепоменянный ремень, да и звук был всё же иным, чем ремень.3 симптом появился через пару недель после второго. Это шипение при выжимании педали сцепления. Оно появлялось и исчезало произвольно, но явно при движении педали сцепления под моей ногой.4 симптом появился ещё через неделю после третьего. Это был уже не шип, а периодический треск при выжимании педали сцепления. Стало очевидно, что надо ехать на сервис. Куда уж тянуть, когда проблема стала явной? Предварительно записавшись, я приехала в Логан Шоп, которому давно доверяю, и, собственно, обслуживаюсь только в нём, на диагностику. Мастер сразу же поставил предположительный диагноз — «Износ выжимного подшипника сцепления. А более точный вердикт можно вынести только после вскрытия.» Всё верно, вскрытие позже такии показало — полное разрушение выжимного, он просто высыпался после снятия коробки передач. ( см. видео)Уточнив цены на запчасти и ремонт, которые нам показались весьма приемлемыми, мы записались на ремонт на ближайший мой выходной. Менять только выжимной подшипник я даже не думала, так ресурс сцепления практически вышел. На сервисе сказали, что на Логан сцепа ходит именно столтко независимо от манеры эксплуатации. Не думайте, что если вы его не выжимаете, оно будет ходить вечно. Сцепление работает и когда мы не трогаем педаль.) Конечно, я решила менять масло в коробке передач, узнав, что его слив необходим. Свеженькое масло коробочке не повредит.)Диагностика, кстати, нам была проведена бесплатно.Оставалось лишь решить, брать ли оригинальное сцепление или Валео, которое скорее всего и будет в Реношной коробке… Позже, почитав отзывы, я решила ставить всё же Валео.

Когда мы уехали после осмотра, появился и 5 симптом. Теперь под капотом или под днищем, не очень понятно где, раздавался треск сам по себе, независимо от работы педали сцепления. То есть, разрушение выжимного теперь уже пошло лавинообразно. Значит, я во-время занялась проблемой. Оставалось дотянуть до дня ремонта… И мы дотянули.:-)Дальше смотрим видео о замене сцепления на Рено Логан «Руж ЛогРен».Это не обучающее, а лишь обзорное видео, а я не оператор, а лишь любопытный автолюбитель со смартфоном, да и монтировала подобный фильм я впервые, поэтому прошу строго не судить.:-)В 12-минутный ролик я уместила 3-х часовую работу мастера совсем без перекуров.Я иногда отвлекалась на беседу с менеджером Логан Шопа, который отвечал на разные мои вопросы и обнадёжил, что до 200 000 км нам больше ни о чём не придётся беспокоиться, кроме регламентной замены масла и свечей ( эх, хорошо бы…), но старалась не пропустить ключевые моменты работы мастера.

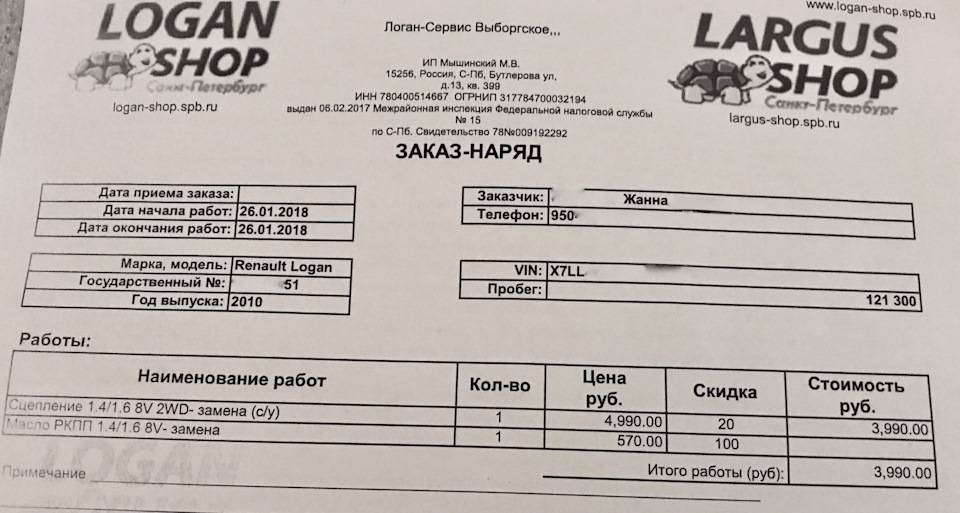

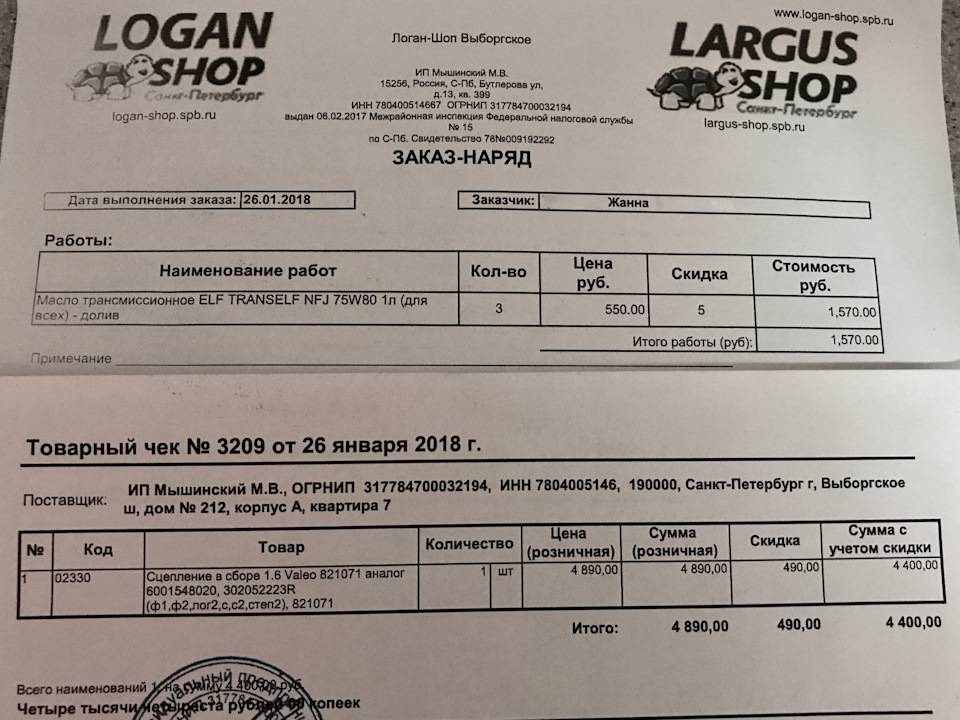

Стоимость работ и запчастей со скидками для постоянных клиентов прилагаю.

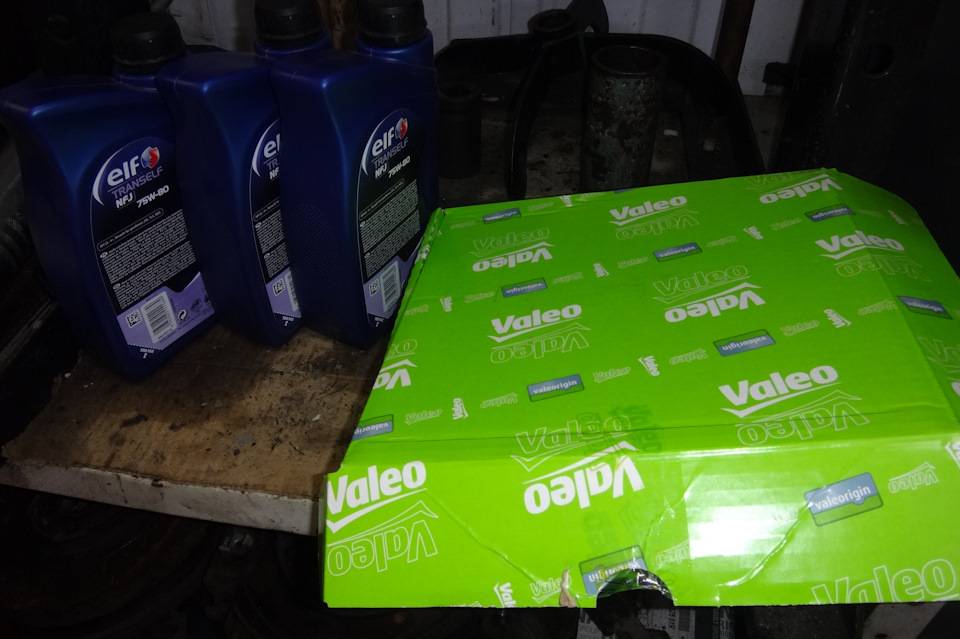

На всё вместе (комплект сцепления Валео, трансмиссионное масло и работа) у нас ушло чуть меньше 10 000 р.Новое сцепление работает ощутимо мягче, а ход педали сцепления стал значительно короче, что мне очень нравится

Все узлы и агрегаты при сборке были тщательно промазаны.Будем надеяться, что поедем дальше без поломок и проблем, чем будем радовать дру-друга и Вас, дорогие читатели нашего с Ружиком БЖ.Всем огромное спасибо за внимание и поддержку.)))И немного фото для тех, кто всё же не захотел смотреть видео

Замена троса сцепления Рено Логан

После правильно выполненных подготовительных работ откроется доступ к тросику сцепления Рено Логан, наконечнику-стержню, который удерживает грузик. Этого элемента изначально не видно.

Порядок замены:

За грузом находим и скручиваем гайку и фиксирующую ее контргайку. После ослабления крепления трос свободно вынимается из вилки, удерживающего кронштейна. (ссылка на источник фото)

Максимально освобождаем рабочее пространство, сдвинув водительское кресло Логана как можно дальше назад

Осторожно, чтобы не повредить, снимаем шумоизоляцию под рулевой колонкой.
Подняв педаль, с силой отсоединяем неисправную деталь.
Крепление, входящее через отверстие в щит моторного отсека, отщелкиваем с помощью пассатижей;
Открываем фиксирующий хомут под опорой слева.
Через отверстие в моторном отсеке демонтируем тросик.

(ссылка на источник фото)Для удобства проведения следующей манипуляции срезаем носик обычного медицинского шприца под углом. Сфотографируйте положение пыльника на вилке, а затем снимите его. Смазываем вилку небольшим количеством (2-5 мл) вещества и устанавливаем пыльник в исходное положение.

(ссылка на источник фото)

Порядок сборки механизма:

Проводя трос под опорой двигателя, закрепляем между кронштейном и вилкой.
Ослабив затяжку регулировочной гайки, протягиваем гибкую часть в салон Логана.
Оболочка тросика защелкивается для фиксации в отверстии отсека двигателя.
Смещая педаль сцепления к верху, подводим тросик к углублению. Регулируем, пользуясь линейкой.
Затягиваем хомут, находящийся под опорой.
Устанавливаем на исходную позицию гайку, контргайку, хорошо затягивая крепления для надежности фиксации троса.
В последнюю очередь монтируются впускной глушитель, гофра воздуховода.

Подробнее об этом в следующем разделе.

Регулировка

Регулировку троса сцепления Рено Логан обязательно проводят не только во время замены, но каждый раз во время техобслуживания автомобиля. Из-за постепенного износа накладок дисков нужно контролировать натяжку. При замене тросик выпускают до первоначального значения.

Интервалы расстояния выставляются с помощью простой линейки.

(ссылка на источник фото)

Во время подстройки вращается гайка наконечника с ослабленной контргайкой. Удерживая ключом «на 7», зафиксируйте тросик, не допуская произвольных движений. Когда интервалы отрегулированы, проверьте, как ходит педаль сцепления, насколько тугое у нее нажатие. В некоторых случаях приходится увеличивать или уменьшать параметры. После завершения процедуры фиксируем гайку и контргайку.

Теперь машину с новым механизмом снова можно эксплуатировать.

Признаки неисправности

Вот сигналы, по которым можно определить с точностью 99%, что узел неисправен:

Треск при переключении передач.
Сжатие и скольжение при трогании с места.
Запах гари в салоне.

Наличие одного из этих симптомов уже является поводом для обращения в сервис. Только механик, специализирующийся на ремонте автомобилей этой марки, способен точно определить, нужна ли замена.

Мастера смотрят на жесткость педали, ее скрип при нажатии. Громкий шум свидетельствует о выходе из строя выжимного диска, разрушении подшипников и увеличении люфта.

Сцепление необходимо тщательно проверять. Знаток обязательно сядет за руль, включит стояночный тормоз, закроет окна, выключит акустику и другие источники шума. Он проверит педаль при выключенном двигателе — она должна плавно спускаться, не падать, не скрипеть и не двигаться

Важно проверять сцепление при работающем двигателе, когда мастер проверяет переключение передач

Симптомы неисправного сцепления следующие:

тряски и вибрации при включении: неправильно установлена корзина, на зеркале ведомого скопилась смазка, ослабли зажимы ДВС;
проскальзывание (двигатель раскручивает маховик быстрее, чем эта корзина) — фрикционные накладки изношены или масло попало на поверхность диска;
приводной (агрегат не выключается, шестерни от этого не включаются) — трос трансмиссии потерял начальную настройку, шлицы вала загрязнены, прижимной диск перекошен / пробуксовывает;
визг (визг сцепления при переключении передач или трогании с места) — свидетельствует об износе выжимного подшипника;
проскальзывание — изношены фрикционные накладки или загрязнена поверхность маховика / корзины;
заклинивание (движение рычага больше нормы) — сцепление загрязнено маслом или подгорело.
