Установка задних проставок под пружины — пошаговая инструкция
Набор инструментов для задней части автомобиля является аналогичным, но процедура будет немного отличаться в связи с отличиями в конструкции в разных частях машины. Также следует учитывать тип сборки – в некоторых авто придётся открывать багажник для получения доступа к задним колёсам с обеих сторон. Для задней части кузова рекомендуются утолщённые резиновые проставки, так как они имеют несколько плюсов перед остальными вариантами:
- отсутствие коррозии, приводящей к необходимости ремонта по металлу;
- нет деформации кузова;
- отсутствует отрицательное влияние на ходовые свойства автомобиля.
Новый комплект понадобится ставить через аналогичное расстояние (10000-30000 км) или при смене колёс на новые для обеспечения полной безопасности и лучших ходовых характеристик. Действовать надо в такой последовательности:
- ослабление гаек крепления заднего колеса;
- при помощи домкрата нужно зафиксировать автомобиль;
- колесо снимается, суппорт и колодки можно не снимать;
- пружину необходимо снять при помощи стяжки;
Использование стяжки для пружин Совет!
Если нет стяжки, можно просто открутить задний рычаг со стороны ступицы и немного опустить его — тогда пружина просто «выйдет» снизу.
- старая проставка вынимается;
Проставка сверху удерживается пружиной, поэтому, чтобы найти ее, нужно снять пружину, и, из места снятия вынуть также и проставку
- Новая проставка устанавливается на месте старой, затем подпирается пружиной, и всё устанавливается в обратном порядке.
Неплохое видео по теме:
Нужно учитывать, что при увеличении клиренса на задней оси, понадобится заменить амортизаторы на более длинноходные, а также заменить тормозные шланги. Сборка осуществляется в обратном порядке.
Ответ эксперта
Алексей Ревин
, редактор «За рулем» Начну с того, что все доводочные работы с автомобилем создатели проводят с тем клиренсом, который они приняли при проектировании. Поэтому любое увеличение дорожного просвета приведет к изменению устойчивости и управляемости. Такое вмешательство называется внесением изменений в конструкцию транспортного средства. Оформить изменения можно, но только выполнив все требования «Правил внесения изменений в конструкцию находящихся в эксплуатации колесных транспортных средств и осуществления последующей проверки выполнения требований технического регламента Таможенного союза „О безопасности колесных транспортных средств“. Процедура длительная, сложная и не бесплатная.
Поэтому мы и не будем «задирать» легковушку до клиренса кроссовера, а кроссовер до уровня профессионального внедорожника. А вот выиграть 20–35 мм можно.
Конечно, самый простой способ — выбрать шины с большим наружным диаметром
. Учитывая, что все автомобили позволяют ставить цепи со звеном не меньше 12 мм, можно увеличить наружный диаметр, по сравнению со штатным, на 25 мм. Тут вам в подмогу «Шинный калькулятор». Лучше всего выбирать шины с более высоким процентным соотношением высоты к ширине. Итак, шина, увеличенная по ширине на 25 мм и по диаметру на те же 25 мм, не должна задевать ни за какие элементы современного автомобиля.
Способ с увеличением размера шин хорош всем, кроме того, что он сразу заметен любому надзорному органу. Поэтому будьте сдержанны, не ставьте на Солярис шины от трактора «Беларусь».
Другое — установка пружин увеличенной жесткости или длины
. Да, пружина под днищем автомобиля выглядит как родная. Но поведение доработанного таким способом автомобиля вряд ли порадует. Характеристики подвески могут стать неприемлемо опасными. Рассогласованными окажутся характеристики пружин и амортизаторов. Автомобиль станет жестким и неустойчивым на неровной дороге.
Гораздо лучше установить проставки между верхней опорой амортизаторной стойки и кузовом
. Можно также найти в продаже увеличенные по высоте верхние опоры стойки. Еще вариант — вставить резиновую прокладку увеличенной толщины под пружину. Все эти способы позволяют сместить ось колеса относительно кузова на толщину проставки. Но смещение более чем на 15–20 мм опасно с точки зрения сокращения ресурса наружного шарнира равных угловых скоростей (ШРУС) — вплоть до его саморазборки. Кроме того, вал привода может опасно приближаться к подрамнику во время работы подвески.
Ну а сзади клиренс моноприводной машины с полузависимой подвеской проще всего увеличить толстыми резиновыми прокладками под пружины
на высоту не более 20 —30 мм.
Если использовать рекомендации по подбору шин и установке проставок, то можно увеличить клиренс на 20–35 мм. Больше не советую — поведение машины будет слишком сильно отличаться от расчетного. Машина станет валкой и склонной к заносу. И еще хочу напомнить, что делаете вы все это на свой страх и риск.
Клиренс — почему данный показатель настолько важен?
От данного показателя зависит проходимость транспортного средства. Чем выше показатель, тем лучше. Многие стараются его повысить различными способами – установкой новых амортизаторов или же проставок.
На проставках Дастер еще выше
А вот для езды на хороших дорогах и большой скорости данный показатель стоит уменьшить. Данное расстояние указывается в миллиметрах. Существует различная методика измерения, но в целом это расстояние от опорной поверхности и самой низкой точки центральной части авто. Каждый владелец должен знать этот указатель, чтобы оценить пройдет ли машина в определенных ситуациях.
Главные особенности дорожного просвета Renault Duster
Стоит отметить, что технические характеристики автомобиля впечатляют, чем и вдохновляют на покупку любого автомобилиста. Клиренс Рено Дастер составляет 210 мм. При этом у переднеприводных версий данный показатель на 5миллиметров меньше (205 мм). Некоторые называют данный кроссовер “паркетником”, но как показывает уровень проходимости он наравне со многими внедорожниками. Такая возможность объясняется особенностями кузова – свесами передней и задней части всего на 80 сантиметров, которые повышают геометрическую проходимость. При этом угол въезда спереди 30, а сзади 36 градусов, что позволяет сделать определённые выводы о достойных внедорожных качествах модели.
Клиренс в 210 мм в купе с малыми скосами делает Дастер одним из лучших в своем классе
Данный автомобиль позволяет комфортно себя чувствовать на узких улицах, а также на дорогах с плохим покрытием, ямами, а также легкому бездорожью (см. видео). На Рено Дастер клиренс (дорожный просвет) настолько велик, что можно смело отправиться в путешествие и добраться до самых таинственных мест, водопадов, гор, где реально отсутствует асфальтированные дороги. Тогда каждый оценит на себе все преимущества, которые дает такой большой дорожный просвет. Не удивительно, что даже после рестайлинга в 2016 году данные показатели совсем не изменились, ведь они оправдали возложенные надежды. Только за первые два года продаж автопроизводителю удалось реализовать 150 тысяч экземпляров кроссовера.
Дастер хорош и в городе и на бездорожье
Клиренс Renault Duster в сравнении с другими марками
Несмотря на то, что Тойота РАВ4 считается внедорожником, ее клиренс составляет 197 миллиметров, в предшествующих версиях он составлял 190 миллиметров, что значительно ниже Рено Дастер. Современные дороги диктуют свои условия и сегодня гораздо комфортнее перемещаться на кроссовере, который сочетает в себе управление легковушки и прочие особенности внедорожника. Сравним Дастер с другими одногруппниками:
- Nissan Qashqai с дорожным просветом 200 миллиметров;
- УАЗ Patriot с таким же показателем по клиренсу, что и Рено Дастер – 210 миллиметров;
- Mitsubishi Outlander официально считается внедорожником, который в свое время прошел процедуру омологации – были усовершенствованы геометрические показатели. Его углы съезда и въезда соответствуют «всепроходящим»показателя. При этом клиренс данной модели на 5 миллиметров больше Рено Дастер.
- До модернизации модель VolkswagenTiguan имела дорожный просвет в размере 200 мм. Однако реальные замеры таковы: от нижней точки глушителя 221 мм, а вот от рычага подвески 163 мм, по центру от защиты картера 181 мм.
- Шкода Йети при нагруженном авто гарантирует клиренс в 180 миллиметров.
В целом можно смело утверждать, что по показателю дорожного просвета данная модель на таком же уровне, что и узнаваемые, всеми любимые марки авто.
Большой клиренс — одно из преимуществ Renault Duster
Водители, которые желают приобрести полноценный внедорожник при оптимальном бюджете будут в восторге от Duster. Популярность объясняется привлекательным интерьером, хорошей проходимостью, а также экономичностью автомобиля и его надежность. Высокий дорожный просвет позволяет преодолеть любые преграды на пути. Ни снежные сугробы, разбитое асфальтовое покрытие, ни сельские, лесные дороги не смогут остановить Рено Дастер. Выбирайте любые маршруты и отправляйтесь в путешествие. В поездке не «налегке» клиренс машины остается на высоте. Даже поездка с машиной, которая просела под нагрузкой возможна, если вы выбрали Рено Дастер.
Модернизация подвески
Этот способ позволяет значительно увеличить клиренс на Рено Дастер и значительно изменить внешний вид автомобиля. При этом меняются многие детали автомобиля, начиная от колес и заканчивая пружинами, ступицами и амортизаторами. Устанавливаются шины низкого давления. Это может быть как специальная грязевая резина, так и самостоятельно изготовленные покрышки.
Для того, чтобы сделать такие колеса самостоятельно необходимо найти и доработать покрышки от комбайна.
Но этот процесс достаточно трудоемкий и требует наличие дополнительного оборудования.
После того, как шины сделаны или куплены необходимо произвести монтаж других деталей.
Для этого необходимо
- Установить автомобиль на подъемник и снять с него все колеса. Если работа производиться на смотровой яме, то лифт комплект устанавливается на каждое колесо поочередно.
- Снимается тормозная система
- Ступица заменяется на ту, которая идет в комплекте или подобрана с учетом параметров новых дисков.
- Устанавливаются амортизаторы и пружины, используемые при изготовлении автомобилей типа «Монстр Трак». Обычно такие комплекты необходимо заказывать из Европы или США, поэтому необходимо заранее позаботиться об их покупке.
- Осуществляется сборка в обратном порядке.
Данный вид изменений – наиболее радикальный. В итоге автомобиль получит новый внешний вид. Но при такого рода доработках следует учитывать некоторые моменты. Если устанавливать такой комплект на автомобили с передним приводом, то скорее всего крутящего момента будет не достаточно для того, чтобы обеспечивать необходимое вращение колес. Из-за этого будет увеличенная нагрузка на коробку передач и шаровые. Вследствие этого будет увеличенный износ деталей, но автомобиль все-равно не приобретет желаемые качества внедорожника.
При установке комплекта от монстр-траков на автомобиль с полным приводом необходимо производить изменения в трансмиссии. Коробка передач и раздатка устанавливаемые производителем рассчитаны на определенный диаметр колес. При модернизации раздатка будет сильно перегреваться, а мощности КПП будет недостаточно, чтобы обеспечивать хорошую проходимость. В итоге автомобиль будет красиво выглядеть, но застревать там, где проехал бы с установленными заводскими деталями.
Зачастую владельцы автомобилей Renault Duster
сталкиваются с такой проблемой, что задевают «днищем» или бамперами дорогу и бордюры. За этим следуют повреждения элементов подвески и кузовных деталей.
Отличным решение данного вопроса является увеличение дорожного просвета с помощью проставок
.
Проставки для увеличения клиренса можно использовать 20 или 30 мм. (выше не рекомендуется, т.к. начинается усиленный износ приводов, сайлентблоков и других элементов подвески)
ПРЕИМУЩЕСТВА установки ПРОСТАВОК

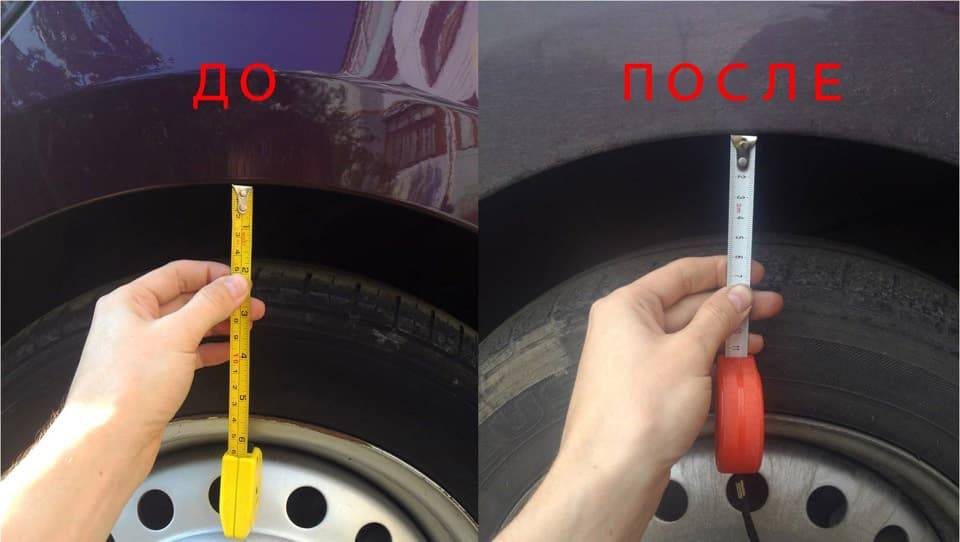

Правильное увеличение клиренса автомобиля до 30 мм
– Защита элементов кузова и подвески от повреждений
– Безопасность в экстремальных условиях
– Защита подвески и амортизаторов от пробоев
– Улучшение технических характеристик автомобиля
Проставки
на Renault Duster
устанавливаются:
- На передние стойки
- Под задние пружины / стойки
Стоимость
Зависит от толщины: например проставки 20 мм- 1700 р. (в комплекте 2 проставки и удлинители штока амортизатора)
Стоимость
Самовывоз – г. Киров, ул. Щорса,95
Доставка до транспортной компании – бесплатно
Доставка компаниями:
Деловые Линии
ПЭК
Энергия
Почта РФ
оплата наличными, безналичный расчет, Сбербанк, Яндекс.Деньги
Где купить?
Подобрать и купить проставки для увеличения клиренса Вы можете в нашем интернет магазине АВТОПРОСТАВКА.RU.
Заказать бесплатную консультацию
по увеличению клиренса Вашего автомобиля проставками по тел. 8-922-982-12-74
(Viber, WhatsApp) или через форму обратной связи.
Наша компания работает по всей территории РФ
. Отправка заказа осуществляется ТК («Деловые Линии», «ПЭК», «Энергия»), Почта РФ. Подробнее на странице оплаты и доставки .
Контакты
Начнем с самого главного – дорожным просветом является , которая среди прочих является одной из самых необходимых. Это касается абсолютно любого автомобиля, в том числе и французской модели Рено Дастер, который имеет высокую проходимость. Это никого не удивляет, поскольку именно от клиренса зависит, как эффективно авто будет ездить по препятствиям, и не цеплять днищем их. Итак, на выбранной нами модели Рено Дастер уделяется внимания к дорожному просвету не меньше. Сейчас мы попытаемся понять, какой клиренс имеет модель Renault Duster, и чем можно удивить владельца такого авто.
Для чего увеличивают подкузовное расстояние и насколько это возможно?
На самом деле понять стремление владельцев Duster увеличить промежуток между дорогой и нижней плоскостью авто совсем несложно. Сама конструкция SUV позволяет преодолевать легкое бездорожье, но этого бывает недостаточно и критические дефекты дорожного полотна способны повредить элементы подвески или кузова. Такими маниями страдают даже автолюбители, владеющие Honda CR-V или Toyota RAV4.
Увеличение проходимости имеет свой предел. Без последствий поднять кузов можно в пределах 30-40 мм, причем поднимать нужно обе оси.
Чрезмерное увеличение просвета повышает расход горючего и снижает скоростные характеристики автомобиля. Все перечисленные факторы могут появиться вследствие дополнительных воздушных завихрений на больших скоростях.
Установка передних проставок — пошаговая инструкция
Процедура монтажа может отличаться от одной модели автомобиля к другой, но общие принципы для передней части транспортного средства остаются одними и теми же. Поэтому нужно следовать изложенной инструкции для получения оптимального результата. Обязательна подготовка рабочего места в гараже/боксе или на улице в тёплую погоду без осадков. Понадобится дополнительно выделить место для креплений и других элементов, которые будут сняты в процессе ремонта.
Крепёж стоит сложить в отдельные отсеки, чтобы не перепутать ничего при сборке автомобиля. Проставки для передней подвески можно ставить между кузовом и стойкой или между верхней/нижней чашей стойки и пружиной. Первый вариант подходит тем авто, у которых работа амортизаторов не нарушена усталостью металла и другими факторами. Другой тип монтажа необходим для компенсации усадки пружин. Стандартный набор инструментов для работы включает в себя:
- подставка для страховки;
- домкрат;
- колёсный ключ;
- плоскогубцы;
- набор торцовых и рожковых ключей;
- разводной ключ;
- съёмник рулевого наконечника;
- стяжка для пружин.
Действовать надо в такой последовательности:
необходимо ослабить гайки колеса спереди;
при помощи домкрата поднять указанную сторону автомобиля, а потом нужно установить его на подставку;
колесо снимается и убирается, чтобы оно не мешало в дальнейшей работе;
извлечение шплинта и попутное откручивание гайки рулевого пальца (наконечник рулевой тяги) – он вытаскивается из поворотного кулака с применением съёмника;
тормозной суппорт снимается вместе с колодками;
далее откручивается гайка крепления рулевого пальца к поворотному кулаку и при помощи специального съемника или подручных средств (монтировки, лома или куска арматуры) палец шаровой опоры вынимается из кулака.
нужно открутить три гайки крепления опорного подшипника к кузову транспортного средства
После этого надо опустить нижний рычаг и стойку – осторожно, чтобы ничего не повредить;
для тех, кто монтирует проставки между стойкой и кузовом, нужно вытащить все болты из опорного подшипника и надеть новые из набора. При монтаже между чашкой и пружиной понадобится сжать пружину с использованием съёмника, а потом, удерживая шток амортизатора под опорным подшипником (необходим газовый ключ), открутить гайку крепления подшипника
Последний элемент снимается, а потом монтируется проставка. Новые болты желательно промазать нигролом перед установкой ступицы обратно;
стойка устанавливается на место, а гайки закручиваются (не стоит слишком сильно перетягивать крепёж, если авто подвергается постоянным нагрузкам в разных погодных условиях);
рулевой палец инсталлируется обратно. Нужно дополнительно затянуть гайку с усилием 4,5 кг, зашплинтовав её;
суппорт с колодками возвращаются на место;
колесо ставится обратно.
Подробная видео-инструкция:
Стоит учитывать, что при любых манипуляциях с дисками/шинами обязательна балансировка колёс. Это позволит сэкономить деньги на новой резине, а также ещё больше облегчить управление автомобилем и обезопасить себя от непредвиденных ситуаций. Если есть разъёмы датчиков ABS, их понадобится убрать, чтобы не повредить. Рекомендуется проверять состояние проставок хотя бы во время сезонной смены покрышек (дважды в год).
Процедура занимает при наличии опыта около часа в зависимости от марки машины и от типа проставок. Если хотя бы одна из пружин уже ослаблена, желательно заменить их на двух сторонах, чтобы не было последствий вроде нестабильного рулевого управления. Увеличение клиренса на передней оси допускается проводить без домкрата, если есть смотровая яма и соответствующее освещение для этого.
Ресурс проставок для клиренса составляет 10-30 тысяч километров в зависимости от выбранного материала и условий поездок. Перед покупкой запчастей стоит изучить паспорт, чтобы обеспечить правильный выбор.
Материалы для изготовления проставок
Проставка для увеличения клиренса автомобиля подразделяется на:
- Резиновые;
- Полиуретановые;
- АБС-пластика;
- Алюминиевые.
Каждая из них имеет какие-то преимущества, есть и недостатки. Так у резиновой проставки, которая ставится между пружиной и кузовом, следующие плюсы:
- устойчивость к воздействию агрессивной внешней среды (кислот, солей,щелочей);
- не сказываются на комфорте внутри салона и на управляемости машиной;
- не вызывают коррозию кузова;
- низкая цена
А вот и минусы: — высокая степень износа, склонность к быстрой деформации и разрыванию.
Сделанная на основе полиуретана проставка очень похожа с резиновым образцом. Получила все его положительные моменты, такие как бесшумность, эластичность, устойчивость к внешним нагрузкам и т.д. При этом, намного прочнее резиновых проставок и выдерживает внушительную нагрузку на разрыв. Важная черта – способность гасить удар от неровности дороги и возврат в исходное положение после этого.
Передние текстолитовые и задние металлические анодированные проставки
Как недостаток – повышенная нагрузка на втулки и как следствие возникновение деформации кузова. Цена таких деталей выше, чем у резиновых аналогов, но меньше чем у наиболее популярных алюминиевых. Последние используются особенно часто. Все характеристики, влияющие на техническое состояние автомобиля и на удобство в пути у них выше, чем у предыдущих образцов. Наиболее высоким является также и период использования. Однако и здесь следует быть аккуратным. Возможно появление следов коррозии в местах контакта с кузовом.
А вот материал АБС-пластик оказался лишен всех перечисленных ранее недостатков. Эти проставки прочны, незаметны, не окисляются и не коррозируют.
Стоимость у проставок умеренная, благодаря чему, увеличение дорожного просвета доступно всем, кто в этом нуждается. Работы по монтажу несложные, выполняются достаточно быстро. А в результате – увеличение просвета на 2-3см. Больше не нужно, чтобы не навредить машине, а данный размер увеличения клиренса защитит от повреждения днища автомобиля.
Видео: Установка задних проставок Chevrolet Cruze
Здравствуйте, дорогие друзья! Скучали? Я тоже. Сегодня у нас на рассмотрении достаточно интересный вопрос — проставки для увеличения клиренса.
Я знаю, что часто автовладельцы пытаются наоборот опустить машину, сделать ее максимально низкой. Но сами понимаете, кто занимается подобным. Особенно, когда речь идет о таких автомобилях как Ваз 2109, 2110 и пр.
Возьмите любую машину, Пежо, Хонда, Опель, Мазда, Ниссан, Тойота, Ауди. Лишь единицы из них имеют действительно большой клиренс, то есть дорожный просвет. И то, это в основном касается кроссоверов. Соглашусь, что автомобили типа Рено Логан и Шкода Октавия Тур высокие. Но вот Шевроле Лачетти, Форд Фокус, Киа Сид или Рио, Мазда 3, Хендай Акцент, Фольксваген Пассат порой явно не дотягивают до той высоты, которая нужна для наших дорог.
Именно низкое качество дорог заставляет автовладельцев менять размеры клиренса. Один из методов — это проставки. Их установка осуществляется в задние и передние колеса. Причем многие делают это своими руками. Куча соответствующих обучающих видео вам в помощь.
Купить себе комплект проставок не так дорого, как полностью поменять пружины, заменить комплект колес большего диаметра. Хотя и у проставок есть свои недостатки.
Как увеличить клиренс
Увеличение размера колеса
Увеличиваем размер колеса, таким образом, чтобы «приподнять» автомобиль на несколько сантиметров вверх. Возможно, что купленная вами новая машина уже имеет колеса максимально допустимого размера. В этом случае увеличение клиренса за счет колеса не получится. Дело в том, что увеличивая диаметр, завод-изготовитель уменьшает резину покрышки по профилю.
Пример: 195/65 R15 и 225/45 R17. Как видим радиусы колес разнятся на целых 2 дюйма, но за счет того, что разнятся также и профили резины, дорожный просвет будет практически одинаков. Если возможно, увеличиваем радиус колеса не меняя размер профиля, такое действие приведет к увеличению клиренса.
Замена амортизаторов и пружин на автомобиле
Замена амортизационных пружин — один из самых популярных способов увеличить дорожный просвет авто. Старые пружины заменяются на новые, увеличенные. Главное, чтобы был одинаковый диаметр, а вот жесткость новых пружин должна быть больше. Более «высокие» детали, конечно же, поднимут корпус и обеспечат увеличение клиренса.
Установка проставок под пружины своими руками
Установка проставок для передней подвески
Для начала устанавливаем чистый автомобиль на ровную площадку. Далее приподнимаем автомобиль с помощью домкрата, снимаем колесо, открепляем тормозные шланги и стойки стабилизатора. На верхней опоре передней стойки откручиваются 3 гайки. Далее из стойки выбиваются старые болты и вкручиваются новые (читайте больше о передних стойках амортизаторов).
Проставка крепится на новые болты, далее производится обратный монтаж всех деталей. Если пружина поперечной стойки препятствует этому, необходимо чем-то подпереть её, пока она не будет доставать до отверстия крепежа.
Установка проставок для задней подвески
В таком случает лучше устанавливать резиновые проставки. Их преимущества были описаны выше. Для установки таких проставок снимите пороги, находящиеся под крышкой багажника и рядом с задними дверьми. Уберите максимально вперёд задние кресла. Обшивка и накладки в багажнике тоже буду лишними, как и накладки боковых панелей возле сидений. После этого поднимите заднее колесо с помощью домкрата и действуйте также, как и с проставками для передней подвески. Снимайте колесо и разбирайте опору, откручивая верхние и нижние гайки. Снимите опору и замените болты крепления. Устанавливайте проставку и проводите обратный монтаж. Если не можете найти путь к нужным болтам и гайкам — воспользуйтесь инструкцией по эксплуатации автомобиля.
Особенности самостоятельной установки
Во время установки учитывайте оптимальный размер клиренса. У разных видов автомобилей такие требования отличаются. У обычных легковых автомобилей расстояние между низшей точкой и поверхностью должно быть в пределах от 140 до 200 мм. Так называемые «паркетники» располагаются выше: от 180 до 250 мм. Внедорожники — ещё выше: от 200 мм до 350 мм.
Увеличения клиренса можно достигнуть и с помощью установки более высоких пружин и амортизаторов. Но этот способ лишить вас возможности пользоваться услугами ремонта по гарантии. Вообще любые самостоятельные манипуляции над конструкцией автомобиля увеличивают риск того, что вам больше не будет предоставляться гарантийное обслуживание. Особенно это вероятно при установки «неродных» деталей. В этом случае также имеет место быть поднятие центра тяжести автомобиля и ухудшение некоторых свойств вождения.
