Особенности работы и виды глушителей
В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.
Устройство резонатора
Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер. Он состоит из следующих элементов:
- корпус (имеет цилиндрическую форму);
- теплоизоляционная прослойка (выхлопные газы имеют очень высокую температуру);
- глухая перегородка (для поворота потока газов);
- перфорированная труба;
- дроссель (позволяет изменять сечение потока отработавших газов).
Конструкция резонансного глушителя
Глушитель в разрезе
В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях (см. рис. Глушитель в разрезе):
- передняя труба с перфорацией;
- задняя труба с перфорацией;
- впускная труба;
- передняя перегородка;
- средняя перегородка;
- задняя перегородка;
- выпускная труба;
- корпус (овального сечения).
Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.
Особенности прямоточного глушителя
Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.
Прямоточный глушитель
Конструктивно прямоточный глушитель состоит из следующих элементов:
- герметичный корпус;
- выпускная и впускная труба;
- труба с перфорацией;
- шумоизоляционный материал — чаще всего используется стекловолокно, которое отличается устойчивостью к высоким температурам и хорошими звукопоглощающими свойствами.
На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.
За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3%!до 7%!). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.
От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.
(5 оценок, среднее: 5,00 из 5) Загрузка…
Что нужно учесть при расчете диаметра
Неопытные поклонники тюнинга часто применяют трубу с большими диаметрами, что ухудшает мощность. Однако при расчете значение имеет не только величина вывода, но и иные факторы: особенности потока, скорость движения газов. Конструкции с большим диаметром делают поток медленнее, изделия с небольшими размерами – наоборот, быстрее. Важен баланс между скоростью движения газов и впуском объема двигателя. Следует избегать создания обратного давления, когда газы, для которых не обеспечен быстрый вывод, задерживаются в системе.
Идеальная система: несколько труб различных размеров для каждого диапазона оборотов. Однако это решение не является доступным для многих людей, поэтому устанавливается система, подходящая под все обороты, в том числе и под высокие.
В некоторых автомобилях установлена система двойного диаметра, что повышает мощность, но уменьшает крутящие параметры. Выхлопные трубы рекомендуется полировать для того, чтобы вывод газов был быстрее за счет уменьшения трения.
Конструкция
Такое функционирование системы впуска обеспечивается использованием электроники. А это значит, что все составные элементы ее делятся на три основных категории:
- Следящие устройства (датчики)
- Блок управления (ЭБУ, он же ЭСУД)
- Исполнительные механизмы
Первые контролируют ряд параметров и на основе их показаний ЭБУ подает сигналы на исполнительные устройства, благодаря чему и корректируется количество подаваемого воздуха.

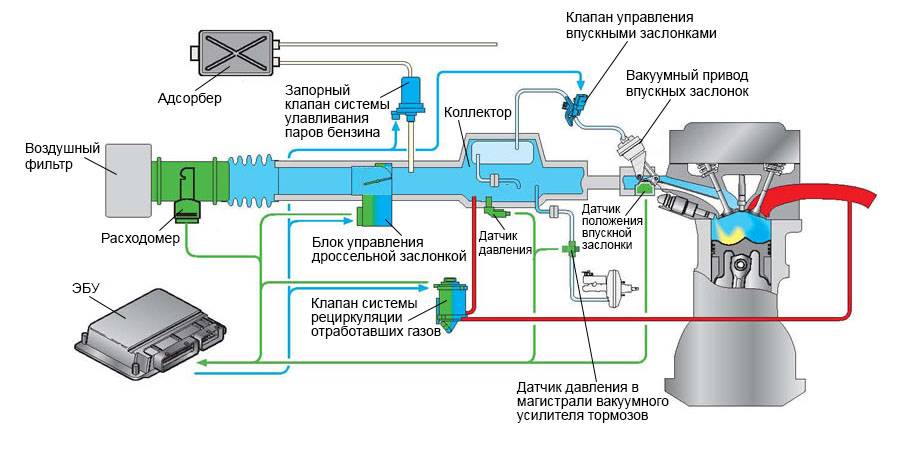

Система впуска Audi RS4
Следящих устройств, используемых в конструкции впускной системы – достаточно много. Она включает в себя такие датчики как:
Система впуска Audi RS4
- массового расхода воздуха или ДМРВ (расходомер);
- температуры воздуха в коллекторе;
- давления (атмосферного, в коллекторе);
- положения заслонок;
- положения клапана системы рециркуляции отработанных газов.
Это общий перечень следящих устройств, которые может включать система впуска. В определенных конструкциях моторов каких-то из них может и не быть. К примеру, на некоторых моторах ДМРВ не устанавливается, а его функцию выполняет датчик давления в коллекторе.
Основными из указанных следящих устройств являются ДМРВ и температурный датчик. Они подают на блок управления информацию о нагрузке на силовую установку. Остальные же датчики являются вспомогательными и обеспечивают информацией, на основе которой ЭБУ принимает более верные решения.
Датчик температуры воздуха в коллекторе
Поскольку впускная система, как и другие, управляется ЭБУ, то понятно, что она взаимодействует с рядом из них. Ее работа «переплетается» с системами:
- впрыска;
- рециркуляции отработанных газов;
- улавливания топливных паров.
Также она взаимодействует с усилителем тормозной системы (вакуумным).
Элементы впускной системы
Конструкция исполнительного механизма включает в себя ряд элементов, указанных выше, а также некоторые другие. Он включает в себя:
- заборник;
- фильтрующий элемент;
- дроссельный узел;
- коллектор;
- соединительные трубопроводы;
- резонатор.
В инжекторных системах с прямым впрыском исполнительный механизм включает в себя также впускные заслонки.
Коллектор в системе прямого впрыска автомобилей VW
Функции глушителя
Глушитель создан для того, чтобы снижать уровень шума, который возникает в процессе переработки газов и воздуха и выведения их в атмосферу. Второй основной функцией этого инструмента является преобразование энергии от переработанных газов, уменьшение их температуры и снижение скорости.
Несколько камер разного размера, которые разделяет перегородка, реализуют расширение и сужение потока. Это происходит благодаря диафрагменному отверстию, также именуемому дросселем.
Кроме этого, в глушителе предусматривается изменение изначального направления потока этих самых переработанных газов. Именно это помогает погасить высокочастотных звуковых колебаний.
Конструкция автомобильных глушителей постоянно претерпевает изменения, хоть общий принцип работы и сама конструкция остается неизменной уже много десятков лет. Сегодня это не обычная металлическая «банка» а полноценная система, которая обеспечивает правильную работу двигателя автомобиля
Именно поэтому, если из глушителя начинает идти пар или раздаются хлопки, необходимо незамедлительно производить диагностику и ремонт этого немаловажного узла
Основные неисправности системы выпуска отработавших газов
Повышенный шум выхлопных газовявляется следствием повреждения основного или дополнительного глушителя, потери плотности соединений, а также повреждения прокладок. Для устранения этой неисправности поврежденные элементы системы выпуска отработавших газов следует заменить на новые. При наличии сварочного оборудования можно попробовать заварить те дыры в трубах и глушителях, которые еще можно заварить.
Повышенное содержание окиси углерода в выхлопных газах и потеря мощности двигателямогут стать следствием частичного или полного выхода из строя каталитического нейтрализатора. Устраняется такая неисправность только заменой нейтрализатора.
Эксплуатация системы выпуска отработавших газов
Каталитический нейтрализатор, основной и дополнительный глушители, а также соединительные трубы не должны прикасаться к металлическим частям кузова, амортизаторам и тросу стояночного тормоза. К примеру, «ручник» нередко выходит из строя только из-за того, что горячая труба прожгла или оплавила оболочку тросика. Поэтому основной глушитель должен надежно «висеть» на резиновых амортизаторах, поддерживая при этом в подвешенном состоянии и дополнительный глушитель с трубами.
Давление и температура в системе выпуска отработавших газов весьма велики, поэтому лучший ремонт при повреждении элементов системы – это их замена. Попытки «залепить» дыры в глушителе даже специальной клеящей лентой или пастой, как правило, не дают ожидаемого эффекта. Через пару недель или чуть позже, опять образуются дыры, но теперь уже в бюджете хозяина машины, так как «залатанную» трубу или глушитель все же приходится менять.
При эксплуатации автомобиля с каталитическим нейтрализатором необходимо помнить о том, что долговечность нейтрализатора зависит от качества бензина. Учтите, нейтрализатор моментально выйдет из строя, если в топливный бак был залит этилированный бензин, правда, такой бензин в наше время еще надо поискать.
Система зажигания
Систему зажигания, которая обеспечивает работу двигателя, придется рассмотреть в этом разделе, хотя она и является составной частью «Электрооборудования автомобиля».
Когда мы изучали рабочий цикл двигателя, было отмечено, что в самом конце такта сжатия рабочую смесь необходимо поджечь. Это означает, что между электродами свечи зажигания в этот момент должна проскочить высоковольтная искра.
Система зажигания предназначенадля создания тока высокого напряжения и распределения его по свечам цилиндров. Импульс тока высокого напряжения подается на свечи в строго определенный момент времени, который меняется в зависимости от частоты вращения коленчатого вала и нагрузки на двигатель.
На автомобилях прежних лет выпуска устанавливалась контактнаяили бесконтактнаясистема зажигания. В современном автомобиле с системой впрыска топлива система зажигания является частью комплексной электронной системы управления двигателем.
