Регулировка
После окончания проверок начинаем регулировку системы.
- Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
- Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
- Винт подачи смеси во 2 камеру закручиваем до упора.
- 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
- 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.
- Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на 1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
- При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
- После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
- Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
- После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
- Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их, и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
- После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
- Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.
При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:
путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.
Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой — увеличивает.
На этом регулировка ГБО 2 поколения заканчивается.
https://youtube.com/watch?v=5lSKDD-DrH4
Газовый редуктор «Томасетто» – это и есть определенный агрегат, который активно используется автолюбителями с целью понижения давления в двигателе. Что касается газа, который и станет поступать к мотору транспортного средства, то он будет реагировать на изменения уровня работы двигателя и насыщенность подачи горючих веществ.
Автоматический режим начинает приостанавливать подачу горючего, когда автомобиль останавливается. Нужно отметить, что топливо действительно начинает расходоваться экономно, в зимний период времени его нагревательная способность выше, а значит, транспортное средство будет быстрее прогреваться.
Более того, хочется отметить, что двигатель станет работать бесшумно, что особенно порадует владельцев «железных коней». В результате всего этого процесс изнашиваемости деталей замедляется, а срок эксплуатации при этом увеличивается.
Именно по этим причинам Томасетто редуктор пользуется бешеной популярностью среди автомобилистов.
Компьютерная настройка редукторов с помощью TGStream PM 4-го поколения
Значительно более современные механизмы, полностью управляемые и настраиваемые дистанционно. Не требуют монотонного вращения туда-сюда винтов, имеют значительно выше точность. Но стоимость комплекта, в который входит новый редуктор Tomasetto нового поколения и блок управления Тамона TGStream PM, значительно выше, и подходит устройство не для всех авто, а только для инжекторных со способом подачи топлива с:
- распределенным впрыском по фазам;
- разделенным парным впрыском в коллектор;
- распределенным одновременным попаданием смеси в коллектор;
- моновпрыском бензина.
Электронная система Тамона TGStream PM позволят также использовать агрегаты Tomasetto с непосредственным впрыском топлива в двигатель, выступая как оборудование поколения 4+ (с возможностью принудительно завестись только на газу без бензина).
Все операции по настройке производятся через подключение с помощью USB порта, расположенного на передней крышке корпуса блока Тамона TGStream PM, к ноутбуку. Регулировку осуществляет специальная программа, которую можно скачать и установить, загрузив обеспечение для соответствующей модели Томасетто с сайта производителя. Своими руками выставляется только регулировка шланга равномерной подачи газа.
Схема подключения кнопки ГБО 2 поколения на карбюратор
Для карбюраторного мотора подключение выглядит аналогично:
- Красный – через предохранитель к катушке/замку зажигания.
- Голубой (синий) – плюс газового клапана.
- Жёлтый – плюс бензинового клапана.
- Чёрный – минус (кузов авто).
- Коричневый идет к бронепроводу катушки зажигания. Нужен для передачи импульса на клавишу, которая определяет, работает мотор или нет.
Иногда владельцам автомобилей с газобалонным оборудованием требуется поменять или самостоятельно подключить кнопку ГБО 2 поколения. Сегодня мы поговорим о том, чем отличается переключатель газ-бензин для инжекторного и карбюраторного двигателей, а также приведем схему подключения кнопки ГБО.
Существует два наиболее распространенных вида переключателей топлива, которые визуально практически ничем, кроме индекса, не отличаются. Одна предназначена для карбюраторного, вторая для инжекторного силового агрегата.
Обзор моделей редукторов Ловато
Lovato — старейшая компания, специализирующая на выпуске ГБО. Это семейная итальянская фирма, которая взяла на вооружение принцип «бережливого производства», когда каждая деталь делается с минимумом потерь, с высочайшим качеством и исключает появление брака. Именно поэтому цена на редуктор ГБО Ловато может быть ниже аналогов, но выше по качественным характеристикам. Разъемы диагностического кабеля к ГБО Ловато являются универсальными, ремкомплекты газового редуктора Ловато можно приобрести в любом городе.
Модельный ряд редукторов данной фирмы представлен следующей продукцией для двигателей с инжекторами и карбюраторами, для разных температурных режимов.
Современные редукторы для пропановых ГБО
Современные редукторы для пропановых ГБО от Ловато — по компактности и надежности практически нет аналогов. Устройства находятся в ряду самых востребованных:
- Lpg/gpl редуктор Lovato rgj-2L. ставят на авто с 4-мя цилиндрами, для пропановых систем. Подключают в газобаллонные комплекты четвёртого поколения, и даже в системы 5-й генерации. Обладает наилучшими по своему классу характеристиками по стабильному уровню давления газового топлива. Это один из видов одноступенчатого прибора. Редуктор ГБО 4 поколения Lovato оснащён электромагнитным клапаном и устройством для очищения газовой смеси при пониженной температуре. Встроен температурный датчик RGJ 421053. По габаритам очень компактный. Замена ремкомплекта не составит труда.
- Lovato Easy Fast RGJ uhp сделан специально для мощных 6-8 цилиндровых авто. Конструкторы позаботились о том, чтобы использовать его в условиях холодных зим. Упор в конструкции прибора Lovato Easy фаст RGJ hp сделан на мощностные характеристики и хороший теплообмен. Оснащён электромагнитным клапаном и большим газовым фильтром. По габаритам также достаточно массивный. Дорабатывать ничего не требуется, справляется со своими функциями самостоятельно.
- Lovato RGJ-rgj-2l DD великолепно работает зимой, при плохом качестве газа, предназначен для моторов до 100 квт. Автомобильный редуктор одноступенчатой конструкции, имеет двойную мембрану (собственная разработка Lovato) для систем с последовательным впрыском пропан-бутановой смеси. Имеет электромагнитный клапан и увеличенный фильтр.
Для метановых ГБО
Продукция Ловато для метановых ГБО производится строго в соответствии с европейскими нормами и Российским Техническим регламентом:
- Редуктор RMJ с двухступенчатой схемой для подключения в моторы с последовательным впрыском метана. Между первым и вторым барьером понижения давления имеется электронный клапан, а также входной фильтр. Давление метана выравнивается посредством декомпрессии двигателя.
- Lovato RMJ-3.2S — для метановых ГБО и двигателей с последовательным впрыском. Имеет электрический запорный клапан с фильтром, а также манометром, показывающим, сколько метана осталось в баллоне. Автоматически выравнивает давление газа.
Электронные редукторы Lovato 2-го поколения
Особой востребованностью у российских автовладельцев пользуются редукторы Ловато 2-го поколения. Это надёжные устройства, которые могут прослужить без переборки до 2-3 лет. Переборка газового редуктора Ловато, как правило, требуется по причине некачественного топлива. С применением ремкомплекта редуктора Ловато и пары ключей, это возможно выполнить самостоятельно:
- Редуктор ГБО 2 поколения Ловато RGV090 считается классическим пропановым двухступенчатым редуктором для карбюраторных двигателей. Основные механизмы — электрический стартер и редукторный винт для регулировки. Давление газового топлива регулируется вакуумом. Проверенный временем надёжный прибор для первой и второй генераций ГБО.
- Газовый редуктор Ловато 2 поколения RGE220 предназначен для подключения к карбюраторным и инжекторным автомобилям. Состоит из электромагнитного клапана, регулировочного винта. Высочайшее качество обеспечивает плавный ход авто на газу.
- Вакуумный редуктор Ловато RGV140 выбирают для автомашин 190 л. с. с карбюраторами. Вакуумная мембрана не пропускает газ при незапланированной остановке мотора, как реакция на изменение давления во впускном коллекторе.
- Lovato RGE090 в корпусе из литого алюминия работает с карбюраторными и инжекторными двигателями мощностью до 122 л.с. Блокировку выхода газовой смеси при аварийной остановке двигателя осуществляют переключателем вида горючего с соответствующей функцией (приобретается отдельно).
Карбюратор «Солекс»
Существует возможность врезки штуцера газа в карбюратор, для установки ГБО, отличающейся отдельной регулировкой. На «Солекс» устанавливают ГБО второго поколения. Этот вариант намного сложнее. Однако, по мнению профессионалов, он самый лучший для установки газобаллонного оборудования.
Для настройки подачи топлива имеется специальный регулятор, осуществляющий автономную подачу газа на камеры. Способ врезки газа в карбюратор «Солекс» считается наиболее сложным, но очень выгодным. Этот вариант можно использовать при одном условии. Владелец машины никогда не будет снимать газовое оборудование. В противном случае будет необходимо заглушить врезанный штуцер.
Как правильно делается врезка штуцера в «Солекс»? Чтобы выполнить такую технологическую операцию, необходимо придерживаться определенной последовательности:
- проводится демонтаж карбюратора;
- в камере сверлят два отверстия, причем выбирают наиболее удобное место, чтобы было легко подвести и закрепить газовые трубки;
- метчиком нарезается резьба;
- вкручивают соответствующие штуцеры;
- монтируют и фиксируют газовые трубки.
Технологическая операция врезки газа в карбюратор «Солекс» должна выполняться с абсолютной точностью. Такое оборудование настроить намного проще
Очень важно чтобы все детали входящие в комплект ГБО отличались высоким качеством, были выпущенным известным производителем. Сборка и установка должна осуществляться профессиональным мастером
Переделка «Солекс», когда жидкое топливо (бензин) постоянно увеличивается в цене, полностью себя оправдывает. Это хорошо видно, когда приходится осуществлять на машине большое количество различных поездок. Экономия составляет приблизительно 50%.
Блок управления Digitronic MAXI 2
Для четырех цилиндровых двигателей компания Digitronic разработала блок управления MAXI 2. Данная линейка создана с целью сокращения времени монтажа, связанного с установкой и калибровкой.
Основа блока – тридцати двух разрядный процессор с возможностью модернизации. Такой блок можно быстро смонтировать благодаря небольшому числу проводов и герметичному компактному корпусу. Калибровка осуществляется через функции, расположенные на двух панелях, что убирает проблему переключения между закладками. Есть отдельная кнопка с зуммером, которая подключается с помощью трех проводов.
Программные возможности блока включают в себя отображение параметров работы двигателя на осциллографе, карту времени впрыска бензина в формате 2D, функции коррекции давления и температуры газа с соответствующими картами, подогрев газовых форсунок, установку предельной нагрузки на газовую смесь, изменение времени для открытия и закрытия форсунок, а так же потока через них, и многое другое.
Блок MAXI 2 совместим почти с сорока производителями газовых форсунок, среди которых AEB, Hana, Valtek, Rail, Matrix. Функциональные и программные характеристики позволили стать Digitronic MAXI 2 одним из самых популярных на российском рынке.
Как откалибровать вакуумный редуктор
Если установленное газобаллонное оборудование с вакуумным редуктором-испарителем, то нужно определить – какого типа элемент. Есть 2 вида – с совмещенным регулятором (холостой ход и «чувствительность») и раздельным. В случае последнего типа конструкции, его калибровка совпадает с отладкой, требуемой электронному элементу. В варианте объединенного регулятора, его калибруют так:
- запускают мотор и подсосом выставляют 1700-2000 об./мин.;
- постепенно снижают подсос и крутят регулятор холостого хода, находя пиковое значение вращений мотора;
- повторяют манипуляцию, до того, как подсос не окажется в стартовой позиции, а мотор станет стабильно функционировать вхолостую;
- регулятором холостого хода устанавливают пиковое значение – 1000-1100 об./мин.;
- затягивают винт холостого хода, понижая вращающий момент до того, как он не будет меньше номинала;
- откручивают регулятор холостого хода и выставляют 950-1000 об./мин.
По завершении такой настройки проводят проверку. Рекомендуют замерить показатели выхлопа, которые в норме по параметру углекислого газа должны соответствовать 0,35%-0,45%. Такой способ – один из лучших в случае установления правильности собственноручной калибровки газобаллонного оборудования. Аналогично проводят и определение верности настройки в случае профессиональной регулировки редуктора-испарителя. Если в автомобиле установлен эмулятор лямбда зонда, то на нем можно посмотреть показатель сгорания смеси, который и будет отображать правильность настроек.
Регулировка и ремонт газового редуктора Lovato
В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.
В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.
Предложение от производителя
Редуктора Lovato
Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. Компания «OFFICINE Lovato S.p.A.» принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:
- поколения механизма;
- количества регуляторов;
- топливной системы.
Товарный ряд производителя:
- Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
- Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
- Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.
Настройки редуктора
Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.
Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно
Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности
Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:
- Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
- После реализации предыдущего этапа можно приступить к регулировочным работам.
Устройство редуктора Lovato
Процесс регулировки
Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:
- при закручивании подача газа будет сбавляться редуктором;
- при выкручивании – наростать.
Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.
Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.
Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.
Волга Клуб Уфа
Методика регулировки редукторов с двумя регулировочными винтами
На редукторе регулируется две основных параметра: давление во второй ступени (далее «чувствительность» — это ближе к истине) и количество газа, проходящего через канал холостого хода — винт холостого хода.
Двигатель нужно завести на бензине и прогреть до рабочей температуры.
Исходное положение регулировок:
• дозатор вывернут на максимум (максимальное сечение канала подачи газа);
• винт холостого хода завернуть до конца, а затем отвернуть на 3-5 оборотов;
• винт чувствительности установлен в среднее положение.
Установка холостого хода
Завести автомобиль на газу. Если не удается, тогда завести на бензине и перевести на газ, удерживать обороты около 2000 об/мин. Снижать обороты до холостых и вращая винт холостого хода, найти его положение, когда двигатель не заглохнет. Если двигатель глохнет — повторять операцию, пока не будет устойчивой работа на ХХ. Затем, вращая винт холостого хода, нужно найти максимум оборотов. Далее понемногу заворачивать винт чувствительности, если обороты меняются, то нужно скорректировать их винтом холостого хода на максимум. Если не получается, то завернуть винт чувствительности на 2 оборота и повторить сначала. В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме — где-то 1100-1200 об/мин. Винтом холостого хода, заворачивая, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950-1000 об/мин.
Настройка чувствительности редуктора
Понемногу отворачивать винт чувствительности до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу, затем заворачиваем на 0,75–1,25 оборота назад. Пробуем резко «газануть» — двигатель должен хорошо откликаться на педаль «газа». Если отзывается плохо («тупит»), повторить операцию.
На работающем на газу двигателе установить 3000-3500 об/мин, и заворачивать винт дозатора до тех пор пока не будет найден порог изменения в оборотах. Он слышен по звуку работы двигателя. Можно покрутить винт дозатора больше/меньше, чтобы убедиться в этом. Отвернуть винт дозатора на 0,5–0,75 оборота от найденного порога.
Проводится так же в несколько шагов. Резко нажать на привод «газа», затем заворачивая винт чувствительности по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов. После этого отвернуть винт чувствительности на 0,5 оборота. Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу». После этого повторить процедуру настройки дозатора.
Редуктор настроен. Можно спокойно ездить. Единственная проблема, которая может возникнуть — высокий уровень СО. Характерный признак — сильный специфический запах несгоревшего газа из выхлопной на холостом ходу. В этом случае нужно немного завернуть винт ХХ. Для прохождения техосмотра неплохо подъехать на СТО с газоанализатором и проверить уровень СО в выхлопе.
Методика регулировки редукторов с одним регулировочным винтом
Единственный винт регулировки — объединенный регулятор холостой ход/чувствительность. Как настроить такой редуктор. Как и в предыдущей методике, завести автомобиль на газу (или на бензине с последующим переводом) и отрегулировать холостой ход. Выставить винтом регулировки максимальные обороты — 1000–1100 об/мин. Затем заворачивая винт, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950-1000 об/мин.
Отрегулировать дозатор как в предыдущей методике. Можно поджать винт дозатора на 0,5 оборота и поездить. Если авто не начала «тупить», можно поджимать еще по 0,5 оборота. Как только машина начала «тупить» — отворачивать винт до пропадания «тупления». Это будет режим наибольшей экономичности без ущерба двигателю из-за обедненной смеси.

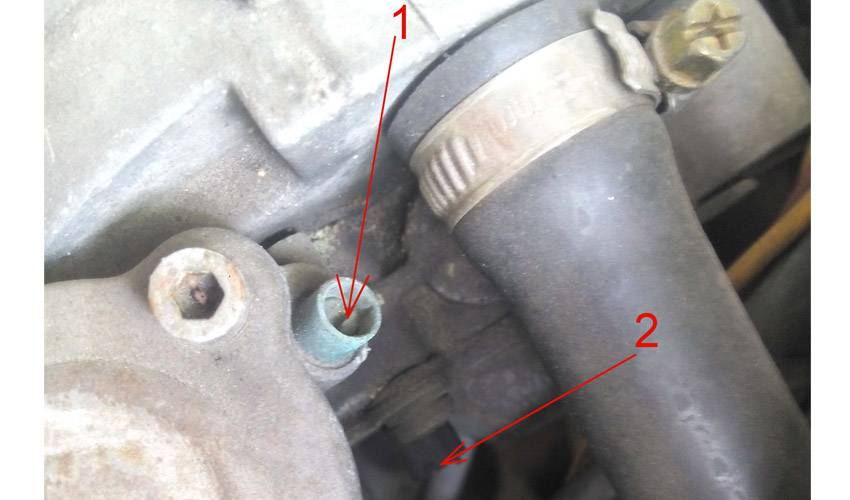

2 — винт холостого хода.
2 — винт чувствительности
снизу — винт чувствительности
1 — винт холостого хода.
2 — винт чувствительности
3. заглушка (не крутить).
4 — винт для слива конденсата
