Диагностика
Прежде чем отправляться в автомастерскую и рассказывать о проблеме специалистам, следует охарактеризовать шум и заострить внимание на его особенностях. Ответы на эти вопросы предоставят важные сведения для правильной и точной диагностики рулевого механизма
- Какой характер носит звук — скрежет, громкий гул, стук, скрип, хруст или нечто другое.
- Шум слышен постоянно или зависит от влажности, температуры окружающей среды, прогрева составляющих рулевого управления и подвески, загруженности машины.
- Звуки появляются лишь при повороте руля, торможении или ещё каких-либо действиях.
- Автомобиль шумит при повороте руля в обе стороны или только направо либо налево.
- Есть ли дополнительные проблемы и признаки неисправностей.
Другие элементы рулевого управления
Когда скрипит руль при вращении, то нельзя исключать износ других деталей управления. В частности причины могут быть следующими:
- Повреждение пыльников на шарнирах рулевой тяги. Если внутрь попадет песок или грязь из-за дырявого пыльника, то это может вызвать скрежет или характерный скрип. Целостность данных деталей можно проверить вручную. Если они будут дырявые, то необходима их замена. Также стоит проверить пыльники наконечников рулевых тяг. Попадание песка в них также может стать причиной, по которой на “Опеле” скрипит руль при вращении. Это касается и других автомобилей импортного или российского производства.
- Изношенность шарниров рулевого механизма. Эта проблема вызывает не только скрип, но и стук на начальном участке поворота руля. Изношенные шарниры никогда не восстанавливают, а сразу меняют.
Недостаток смазки или наличие песка в подшипниках поворотных кулаков. Это сопровождается сильным нагревом подшипников, что ведет к появлению скрипа и свиста. Проблема решается путем добавления смазки.
Щелчок у колес при повороте руля в движении на ВАЗ 2114
Щелчки у колес ВАЗ 2114
Для диагностики достаточно определить место, откуда исходят щелчки. После чего уже можно приступить к ремонтным работам.
Многие автомобилисты часто задаются вопросом, почему при повороте руля слышен некий щелчок в районе колеса.
Практически на всех автомобилях рычаг включения поворотников находится на руле. В конструкции этих элементов управления имеется кольцо, которое предназначено для отключения повторителей после завершения маневра. Вот это кольцо иногда может щелкать при повороте руля с не включенным поворотником.
Такие щелчки, которые доносятся с кольца, являются нормальным явлением. Если водитель слышит щелчки только возле рулевого колеса, тогда можно не обращать на них особого внимания.
Признаки неисправности при повороте и разгоне
Симптомы неисправности наружных и внутренних шарниров проявляются по-разному.
Определить износ внешнего ШРУСа достаточно просто по характерному хрусту при повороте, появляющемуся при начале движения с полностью вывернутыми колесами, особенно при старте на повышенных оборотах двигателя.
Дополнительно возможно появление вибрации на руле. При выравнивании же колес звук исчезает. Обусловлено это все особенностями работы шарниров – при увеличении угла между валом и концевиком возрастает нагрузка на ШРУС, и если в нем имеются люфты из-за выработки, то они и приводят к хрусту в узле.
Внутренние же шарниры не работают с такими значительными углами, как наружные, поэтому хруст они не всегда издают, что осложняет их диагностику.
Неисправность ШРУСов, установленных возле КПП, зачастую проявляется в виде вибраций и стуков в передней подвеске при движении автомобиля по неровностям. Причем, чем больше неровности (глубокие ямы, сильные ухабы), тем стуки сильнее.
В некоторых случаях симптомы неисправного внутреннего шарнира проявляются даже при движении на ровном и прямом участке дороги при разгоне до 100 км/ч и выше.
Какие шумы возможны при повороте колеса?
Чтобы правильно диагностировать скрипы при повороте руля, важно знать виды шумов и потенциальные причины неисправностей:
Гул. Рассмотрим следующую ситуацию. Автомобиль длительное время стоял на улице, вы начинаете рулить и слышите упомянутый выше звук. Чаще всего причина — неисправность гидроусилителя рулевого колеса, а ее решение — доливка рабочей жидкости в бачок устройства. Чтобы диагностировать поломку, загляните под капот и проверьте текущий уровень жидкости. Если он опустился ниже отметки минимума, то причина гула именно в дефиците смазывающего состава
Учтите, что после доливки жидкости важно определить причину утечки. Это может быть повреждение трубопроводов или нарушение герметичности любого из узлов. Кроме того, гул может проявиться в случае попадания воздуха в систему гидроусилителя, послабления ремня или выхода из строя насоса
В последних трех случаях поможет только посещение СТО. К слову, упомянутые проблемы можно диагностировать не только по появлению гула. При таких поломках становится сложнее рулить, появляется дополнительная жесткость вращения
Кроме того, гул может проявиться в случае попадания воздуха в систему гидроусилителя, послабления ремня или выхода из строя насоса. В последних трех случаях поможет только посещение СТО. К слову, упомянутые проблемы можно диагностировать не только по появлению гула. При таких поломках становится сложнее рулить, появляется дополнительная жесткость вращения.
Стук. При вхождении в поворот появляются странные стуки, которые часто усиливаются с повышением угла вращения рулевого колеса. В этом случае одна из причин — амортизаторы, которые не выполняют поставленных задач. Решение — замена неисправных узлов. Из-за неравномерности износа стук при повороте руля появляется с какой-то одной из сторон.
Также при появлении стуков проверьте амортизаторы на факт появления течи. Сделайте это при появлении странных звуков в процессе движении по прямой, но ухабистой дороге.
- Стук и люфт. Бывает ситуации, когда при повороте руля появляется посторонний стук, сопровождаемый увеличенным люфтом. Вероятная причина — изнашивание шарниров рулевого управления. Чтобы точно определить неисправность, выбирайте ровную площадку и рулите в одну и другую сторону. Начинайте с небольшого диапазона вращения, после чего прокручивайте колесо сильнее и сильнее. В процессе проверки попросите помощника, чтобы он поворачивал рулем, а сами следите за колесами. Если напарник делает поворот, на определенный угол, а колеса не двигаются, то требуется устранение проблемы. Для этого проверьте состояние шарниров подвески Renault и поменяйте изношенные детали.
- Хруст на повороте. Многие автолюбители путают скрип с хрустом в рулевой системе Рено. На самом же деле это разные неисправности. Появление хруста характерно для движения на больших скоростях, а громкость звука напрямую зависит от угла прокручивания рулевого колеса. При этом хруст, как правило, появляется с той стороны, на которую приходится наибольшая нагрузка в процессе совершения манера. Когда руль направлен ровно, хруст появляется в редких случаях.
Причина постороннего шума при повороте Логана — выход из строя ШРУСа (гранаты). Задача устройства — объединение различных механизмов с целью прокручивания колеса в разных направлениях при сохранении скоростного режима. Из-за повышенных нагрузок шарнир периодически выходит из строя и нуждается в замене.
Проверить состояние узла просто — рулите в одну и другую сторону (вращение должно быть медленным). После перемещайтесь на автомобиле по кругу (влево и вправо). Если при совершении маневров вы слышите характерные скрипы, то это свидетельствует об износе гранаты. Если шум сопровождается вибрациями, то незамедлительно отправляйтесь к специалистам.
Хруст ШРУС — явный признак повреждения пыльника и попадания в него песка или грязи. В итоге устройство изнашивается =быстрее и требует квалифицированного обслуживания со стороны специалистов.
Появление скрежета или скрипа при повороте руля. Одна из наиболее раздражающих неисправностей, требующих срочной реакции — скрип. Чаще всего такие звуки проявляются из-за износа гранаты или других элементов рулевой системы. Также причиной может быть выход из строя элементов передней подвески Рено (об этом мы еще поговорим ниже). Решение проблемы заключается в проведении диагностики, выявлении причин скрипа и устранении неисправности.
Кроме того, появление шума возможно при износе наконечников рулевой системы или нехватки смазывающего состава, в случае поломки подшипники стойки и так далее. Основные причины скрипа и способы из устранения рассмотрены в следующей главе.
При повороте руля слышны скрипы в передней подвеске Рено Логан
Передняя подвеска очень важная часть любого автомобиля и Рено Логан, в частности. Именно на эту часть приходятся основные нагрузки по управлению и маневрированию автомобиля в целом. И не секрет, что через определённый промежуток времени работающие детали изнашиваются и начинают издавать жуткий скрежет и скрип.
В этой статье мы рассмотрим основные причины появления посторонних шумов, таких как скрипы и стуки в передней подвеске на Рено Логан при поворотах руля.
Что это за скрипы и стуки?
На самом деле причин по которым может возникнуть посторонний шум в передней подвеске великое множество и для начала постараемся понять, какой именно звук тревожит ваши нервы и слух.
Шум – подобный звук издаётся от трущихся деталей, которые соприкасаются друг с другом.
Стук – возникает от деталей у которых в узлах образовался люфт. Такая неисправность появляется чаще всего от естественного износа.
Бывает и так, что оба этих неприятных звука издаются от деталей синхронно, и понять, что пришло в негодность будет чуть сложнее.
Ищем источник звука в передней подвеске
В первую очередь с чем необходимо определится, так это с тем, с какой стороны доносится этот самый звук. Сделать это не составит труда, потому что звуки будут появляться либо при повороте в одну сторону, либо в другую.
Когда сторона найдена, на вывернутых колесах осмотрите целостность пыльников на шарнирах равных угловых скоростей (ШРУС), и при наличии разрывов внутрь уже наверняка успела попасть грязь и песок которая смешалась со смазкой, поэтому (в зависимости от состояния самого ШРУСа) может потребоваться их замена.
Внешний шрус. Пыльник должен быть без повреждений и без следов масла
Неисправность именно ШРУСа определить достаточно легко. На полностью вывернутых колёсах в начале движения издаётся специфический треск, который прекращается при остановке или при изменении угла поворота.
Перед ознакомлением с материалом рекомендуем изучить схему строения передней подвески.
Скрипы из-за сайлентблоков, шаровой опоры или опорного подшипника
Если причина состоит вовсе не в этом, то опять же таки при вывернутых колёсах с «шумной» стороны осмотрите состояние сайлентблоков, шаровой опоры, опорного подшипника.
При необходимости:
Для наглядности рычаг снят с автомобиля (на картинке отмечены места скрипов)
Немудрено, что он скрипит. Опорный подшипник поломан
Кроме всего вышеназванного обратите внимание на то, что неисправность может быть комбинирована и состоять из нескольких поломок. Поэтому, всю систему рулевого управления Рено Логан необходимо проверять целиком. Для наиболее полной диагностики вашего автомобиля вам потребуется гараж с ямой и помощником либо посещение квалифицированного автосервиса
Для наиболее полной диагностики вашего автомобиля вам потребуется гараж с ямой и помощником либо посещение квалифицированного автосервиса.
Скрип опоры чашки (болезнь Рено Логан)
Довольно распространённая ситуация когда посторонний скрип исходит из под резиновых уплотнителей опоры стоек (чашки). В этом случае необходимо проверить их состояние, скорее всего вышла смазка. В таком случае необходимо забить новую смазку в этот элемент. Иначе, только замена с проверкой состояния стоек амортизаторов.
Делается это следующим образом.
- Вывесите одну сторону на домкрате. Это позволит противоположной стороне (чашке) приподняться.
- В получившийся зазор забейте новой смазки. Мы рекомендуем силиконовую смазку на густой основе.
В получившуюся щель между стаканом и корпусом необходимо забить смазки
- Повторите данное действие для другой стороны автомобиля.
Так выглядит готовый результат
Скрип из рулевых тяг и рулевой рейки
Эту неисправность легко выявить с напарником. Для этого на заглушённом автомобиле необходимо выкрутить колесо сначала влево до упора, а затем вправо. Так необходимо сделать несколько раз. В это время напарник должен попробовать услышать источник скрипа. Если это рулевые наконечники, то услышать их не составит труда. О замене рулевых наконечников тут, о их выборе здесь.
Слушать тут. Также осмотрите состояние пыльников
Также обратите внимание на резиновый пыльник наконечника, он не должен быть «порепанным». Если на нём есть трещины и он «сопливится», то необходима замена пыльника шруса. В случае, если звук идёт при вращении руля из рейки, то можно попробовать подтянуть саму рейку
В случае, если звук идёт при вращении руля из рейки, то можно попробовать подтянуть саму рейку.
Помните, что ремонт ходовой части не стоит откладывать в долгий ящик, потому что это является основополагающим фактором для безопасного движения.
Явный скрип при повороте руля – проверяем возможные неполадки
Что делать и как исправить скрип и скрежет при повороте руля
Любые посторонние звуки в основных механизмах автомобиля должны настораживать владельца и стать поводом для обращения к специалистам. Но многие водители предпочитают находить неполадки самостоятельно. Это здравое решение, ведь на СТО не всегда объективно подходят к диагностике, но проверять неполадки своей машины стоит только при наличии минимального представления о конструкции транспортного средства. Если в вашей машине появился скрип при повороте руля, это может значить выход из строя некоторых элементов рулевого управления или подвески.
Проверить все неполадки можно самостоятельно или с одним помощником, но лучше диагностировать поломку на профессиональном СТО. Правила диагностики в данном случае не устанавливают поочередности проверки и прочих тонкостей, но правильность выполнения каждой отдельной проверки крайне важна для хорошего результата.
Проверяем рулевую рейку и колонку – самые распространенные причины скрипа
Наиболее популярными причинами скрипа при повороте руля являются поломки в системе рулевой рейки, а также рулевой колонки. Рассмотрим эти узлы поочередно. Рулевая колонка – достаточно простой механизм, который ломается крайне редко, но при поломке часто требует комплексной и дорогостоящей замены. Потому при ее поломке без профессионального сервиса не обойтись.
Если виновником неполадки является именно рулевая колонка, скрип будет поверхностным, он ощущается прямо на руле и часто отдает вибрациями. Часто в таком варианте неполадку определить достаточно просто. Причиной же поломки может быть резкий удар об рулевое колесо, к примеру, при торможении или небольшом ДТП. Колонка просто может искривиться. С рулевой рейкой все намного сложнее, неполадок может быть много:
- внутренняя часть рейки износилась, скрип присутствует из-за плохого контакта механизма с корпусом;
- порвались пыльники на рейке и внутрь попала грязь – это можно легко проверить, ощупав рукой резиновые пыльники на корпусе рейки;
- механизм рейки ослабился и начал скрипеть при проходе через корпус;
- скрип могут также вызывать рулевые наконечники, которые при повороте трутся о тяги;
- рейки повредилась, ее корпус немного изогнулся и стал издавать скрипы при повороте руля.
Это лишь предположения, а не точные причины неполадок. В большинстве случаев, если рулевая рейки сильно изношена или изогнута, ремонт не имеет смысла. Механизм меняют в комплексе, что может затянуть на немалую сумму денег. Тем не менее, этот узел отвечает за качественное управление и безопасность в поездке, потому его качество является основной целью ремонта.
Тянуть с ремонтом рулевой рейки или колонки не стоит. Эти узлы системы управления важны, ведь они постоянно принимают участие в управлении автомобилем. Достаточно запустить неполадку, чтобы допустить невероятный люфт рулевого колеса или слишком большое усилие для осуществления поворота. Это недопустимый дискомфорт, который влияет на безопасность и уверенность водителя.
Прочие причины скрипа рулевого управления
Не стоит останавливаться при диагностике только на рулевой рейке и колонке. Нужно также проверить наконечники и тяги, в особенности места их креплений. Часто рулевые тяги немного откручиваются, образовывает люфт на месте их крепления, что приводит к постоянным скрипам и реальной опасности потерять управление автомобилем прямо в дороге.
Диагностировать такие неполадки необходимо максимально оперативно, иначе последствия будут неприятными. Всегда помните о том, что стоимость ремонта при быстром обнаружении неполадки в зародыше оказывается смехотворной, а вот восстановление или комплексная замены целых узлов автомобиля будет стоить очень дорого. При скрипе нужно проверить следующие узлы:
- наконечники ну рулевой рейки, которые принимают все усилия при повороте руля;
- рулевые тяги, соединяющие рейку с приводами колес и осуществляющие непосредственный поворот;
- элементы подвески автомобиля, которые отвечают за поворот колеса и нормальное их вращение в повороте;
- тормозную систему – она также может быть виновником скрипа, если звук появляется только при движении;

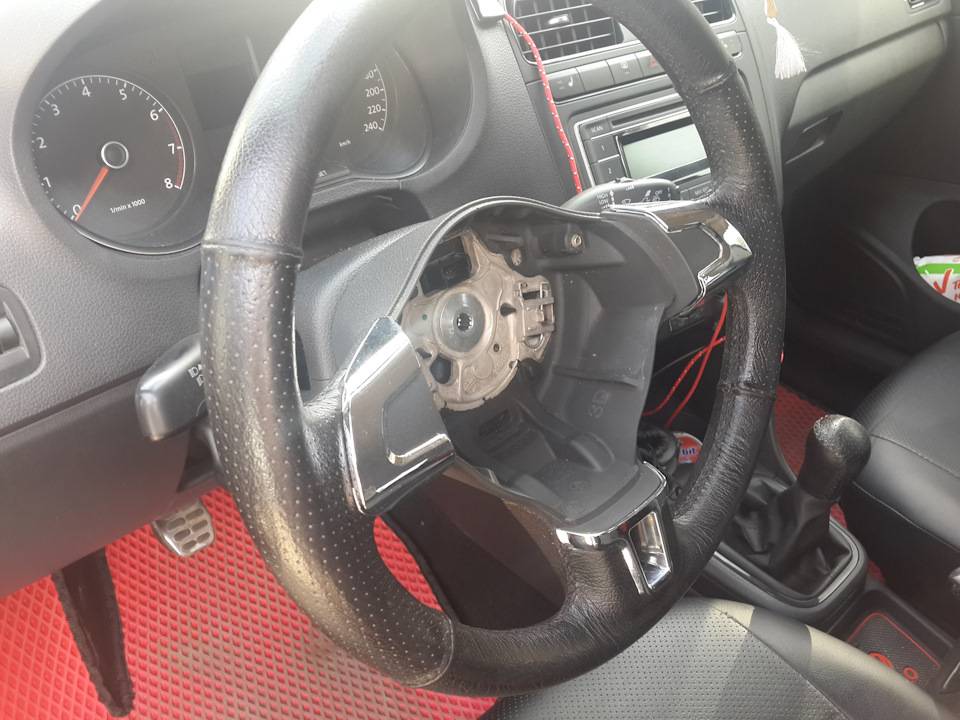

- само рулевое колесо – может появиться скрип при трении о пластик или в механизме сигнала.
Причины стука при повороте руля
Существует ряд причин, из-за которых при повороте руля слышен стук. Чтобы более точно определить неисправность необходимо определиться с тремя обстоятельствами:
- Тип звука. Он может быть одиночный или повторяющийся, глухой или звонкий (обычно металлический), громкий или тихий.
- Место, из которого исходит звук. Например, в колесе, в подвеске, в руле.
- Обстоятельства возникновения. В частности, при движении, при повороте руля на месте, при вывернутом до упора рулевом колесе, при повороте влево или вправо.
Исходя из таких данным можно ориентироваться на источник стучащего звука.
| Место стука | Причины стука |
| Стук в колесе | Частичный выход из строя шарнира угловых скоростей (порвался пыльник, проблемы с подшипником), шум от рулевых наконечников/рулевых тяг, рулевая рейка при езде по неровной дороге, стойки амортизатора (стучит пружина), стойки стабилизатора |
| Стук рейки | Повреждение вала рейки, повышенный люфт втулки и/или подшипников вала, на машинах с ЭУР механическое повреждение вала двигателя и/или червячного привода, износ в карданчике рулевого вала |
| Стук в руле | Частичный выход из строя рулевой рейки, ржавление приводного вала рейки, у ЭУР износ червячного привода и/или механические проблемы с электродвигателем |
| Положение руля | Причины стука |
| При повороте руля до упора (влево/вправо) | При замене переднего рычага возможно, что рычаг задевает при повороте подрамник. Иногда мастера попросту не до конца затягивают крепежные элементы, которые и скрипят при повороте. |
| При повороте руля на стоящем на месте автомобиле | Неисправная рулевая рейка, крестовина карданчика вала, не затянутые крепежные элементы, рулевые тяги/наконечники |
| При повороте руля в движении машины | Те же причины, что и при стоящей машине, но сюда добавляются проблемы со стойками стабилизатора и стойками амортизатора. |
Далее список причин, по которым возникает стук при повороте в районе колеса, подвески и руля по степени их распространенности.
Неполадки в шаровых опорах и ШРУСах
Скрипы, а также стуки при поворотах руля могут появляться вследствие изношенной шаровой опоры. Причем эти звуки шаровая издает, и когда машина стоит, и когда едет. Следует незамедлительно заменить опору, иначе она может внезапно полностью выйти из строя на высокой скорости, что очень опасно. Эксплуатационный срок шаровых опор (как и других автомобильных механизмов) значительно увеличится, если водитель будет применять адекватный стиль вождения, что особенно актуально при плохом дорожном покрытии. Также стоит контролировать состояние пыльников, это будет способствовать существенному продлению срока их эксплуатации.
Крутящий момент от коробки переключения скоростей передается на колесо. Именно в этом процессе принимает участие ШРУС, или шарнир равномерных угловых скоростей. Понять, что он вышел из строя, можно по характерному скрипу (хрусту) во время поворотов руля. Таким образом игольчатый подшипник дает знать о своей проблеме. ШРУСы делятся на наружные и внутренние. В большинстве случаев скрип в колесах исходит от наружных шарниров.
Даже если вам известно, что при повороте руля скрип в районе колеса появляется из-за шарнира равномерных угловых скоростей, не впадайте в панику. Иногда ШРУС может скрипеть еще на протяжении десяти тысяч километров, и только позже требует замены. Случается так, что нужно просто поставить новый пыльник, освежить смазку ШРУСа, чтобы продлить срок службы механизма.
Выбор подшипников опоры передней стойки, какие лучше? Артикул, каталожный номер, цена
В продаже имеются, как верхний «опорник» в сборе с шарикоподшипником (комплект), так и детали по отдельности. При замене следует знать, в каком состоянии корпус верхней «опорника», верхней чаше и контргайки, если повреждений и износа нет, тогда потребуется замена подшипника отдельно, в противном случае придется менять все комплектующие. В таблице представлен перечень лучших и рекомендуемых производителей опорных подшипников для замены на Renault Logan. Указаны цены, каталожные номера, комплектность изделий. Полный комплект опоры переднего амортизатора Рено Логан показан на фото, где так же перечислены комплектующие.
Оригинальный заводской артикул: опоры амортизатора – 6001547499; шарикоподшипника – 600102585.
Рулевая рейка
Неисправности рулевой рейки — одни из наиболее частых причин, почему возникает стук при повороте колес. Причем это может быть как в движении, так и при повороте руля на месте. Существует несколько причин, из-за которых может стучать рулевая рейка автомобиля:
- Слабо затянутые крепежные элементы рулевого механизма.
- Вышла из строя пластмассовая опорная втулка (значительно износилась, появился люфт).
- Возникновение люфта в подшипниках вала рейки.
- Увеличенный зазор между зубьями рулевой рейки (это приводит как к люфту, так и к глухому стуку при вращении руля на месте).
- Вырабатывается антифрикционная прокладка, из-за чего вибрирует поджимной «сухарь», стуча непосредственно по корпусу рейки.
Понять, что стучит рулевая рейка, а не другой элемент рулевого механизма непросто. Для этого нужно заглушить двигатель, поставить машину на ручной тормоз, и попросить напарника сесть за руль. А самому залезть под машину в месте расположения рулевой рейки. При вращении руля при неисправной рейке из нее будут исходить скрипящие (хрустящие) звуки.
Рено логан замена опорного подшипника передней стойки
для данной замеры нам нужен ключ на 21.27 и шестигранник на 6
резинки и опорники взял LEMFORDER 3134601 там идет опора LEMFORDER +подшипник SNR на машине такие же точно и вообще этот комплект идет как оригинал заодно смазал направляющие пальцы супортов смазкой МС 1600 и перевернул болты крепление стоек чтобы при следующей разборке не снимать суппорт
зазор уменьшился ( щас небольшой появился опять ) При данной замене советую начинать с правой стороны ( наберетесь опыта )))) а слевой нужно быть предельно осторожным что бы не вытащить или задеть капризный привод который может дать течь в районе коробке и который потом придется менять целиком
Так же были трудности поставить стойку на место ( не мог поднять до отверстий ) пришлось колхозить с двумя домкратами и подпоркой в виде ключа
Старые опоры бы еще походили но что ж теперь поменял так поменял
Довольно часто владельцы автомобилей с приводом на переднюю ось выражают жалобы в адрес появившихся неприятных скрипов и шумов в области расположения элементов подвески. В числе распространенных причин может присутствовать износ опорных подшипников передних амортизационных стоек. И тогда требуется замена опорного подшипника. Эту работу можно выполнить самостоятельно, главное знать, как поменять непосредственно подшипник передней стойки.
Обладателями Рено Логан также замечено появление данного рода неисправностей. Однако не многие способны решиться на корректный поиск источника дефекта и его самостоятельное устранение.
Для помощи многочисленной армии «Логановодов» в решении этого вопроса мы подробно рассмотрим в нижеприведенном материале базовые моменты, когда осуществляется замена опорного подшипника.
