Подключение электрики (электропроводки) фаркопа на Рено Дастер: схема розетки

Возможные проблемы при установке фаркопа

При проведении работ важно не упустить:

1. Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
2. Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
3. Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
4. Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
5. При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.

При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.

Некоторые производители комплектуют сцепное устройство не полностью – отсутствуют провода, розетка или шар.

Советы по эксплуатации

Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:

1. Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
2. Если замок не сделан для сухого трения, применяют графитную смазку.
3. Существуют специальные защитные колпаки для стационарных устройств сцепления.
4. Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
5. Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
6. Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.

Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

• Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Знак Шипы: так отменили или нет, зачем он нужен, за что могут оштрафовать

Рубрика: ПДД

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

• Теперь черед за поперечной балкой. Установить ее довольно легко;
• Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
• Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;

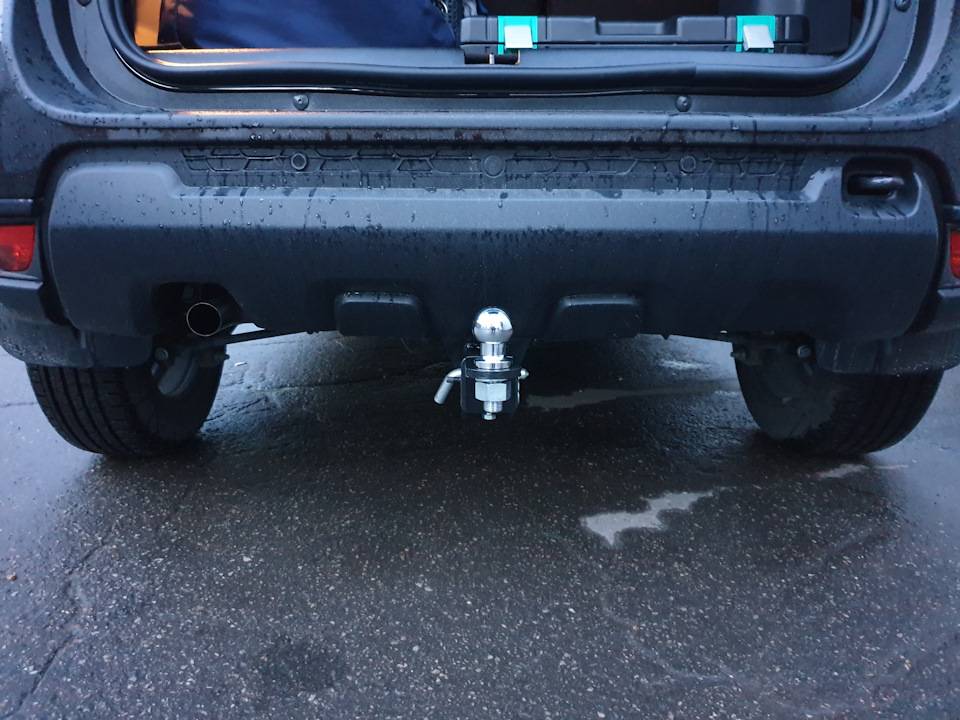

• Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

• сначала отключается минусовая клемма с аккумуляторной батареи;
• теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
• прокладываем шлейф с проводкой от розетки к нашему багажнику;
• разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

• провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
• концы зажимаются и изолируются;
• розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
• проводка заводится в багажник и аккуратно прячется там;
• концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер

Внимание! При подключении к Рено Дастер рестайлинг (с 2015 года) проверьте распиновку разъема подключения к задним фонарям. Может потребоваться перестановка проводов в разъеме в соответсвии со схемой

Наименование: Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер Артикул: DC1249-105010 Наличие на складе Дастершоп77 (по состоянию на 19.03.21): >10 шт.

Применяемость Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер подходит для Рено Дастер 2011-2015, Рено Дастер 2015-2019, Рено Дастер 2019-2021, Рено Дастер 2021-2024,

Где еще найти похожие товарыДополнительные категории, которые связаны с товаром Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер: Фаркопы и тягово-сцепные устройства для Рено Дастер, Каптур, Аркана, Лада Веста, Икс-Рей, Ниссан Террано в наличии в Москве с доставкой

Оплата наличными при получении заказа курьеру, либо при получении посылки на почте или при самовывозе товара из магазина

Банковский перевод перевод средств на лицевой счет магазина через любое отделение Сбербанка или оплата переводом на карту Сбербанка

Наложенный платеж, Почта РФ оплата в отделении на почте при получении посылки

Яндекс Деньги перевод средств на Яндекс кошелек магазина

Вы можете купить товар «Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер» в Москве и с доставкой по России. В Москве товар «Комплект проводов с разъемами для подключения фаркопа к штатной проводке Рено Дастер» можно забрать самостоятельно со склада магазина или заказать доставку курьером. Также мы можем отправить Ваш заказ Почтой по указанному Вами адресу. Для совершения покупки добавьте нужные позиции в корзину и оформите заказ, или свяжитесь с менеджером магазина по телефону, указанному в шапке сайта. Мы будем рады помочь Вам в приобретении!

Доставка по Москве 500р доставляем товары по адресу в удобное для Вас время без предоплаты

Доставка по РФ от 600р отправляем Почтой наложенным платежом с оплатой при получении, транспортными компаниями по РФ и за её пределы

Самовывоз со склада г.Москва Вы можете забрать заказ самостоятельно со склада по адресу: г.Москва, ул.Ротерта д.2 Обязательно согласуйте забор заказа с менеджером по телефону.

Установка и сервис

Доступна услуга по установке автомобильных аксессуаров и запчастей Клиентам в Москве доступна услуга по установке приобретенных товаров! Стоимость работ можно узнать в разделе «Установка и сервис». Если в списке отсутствует услуга по установке необходимой детали, то менеджер сообщит ее дополнительно, обращайтесь за уточнением стоимости удобным способом или напишите комментарий к заказу.

Источник статьи: http://dustershop77.ru/katalog/aksessuary_dlya_reno_duster/farkopyi/komplekt-provodov-s-razemami-dlya-podklyucheniya-farkopa-k-shtatnoj-provodke-reno-daster.html

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.

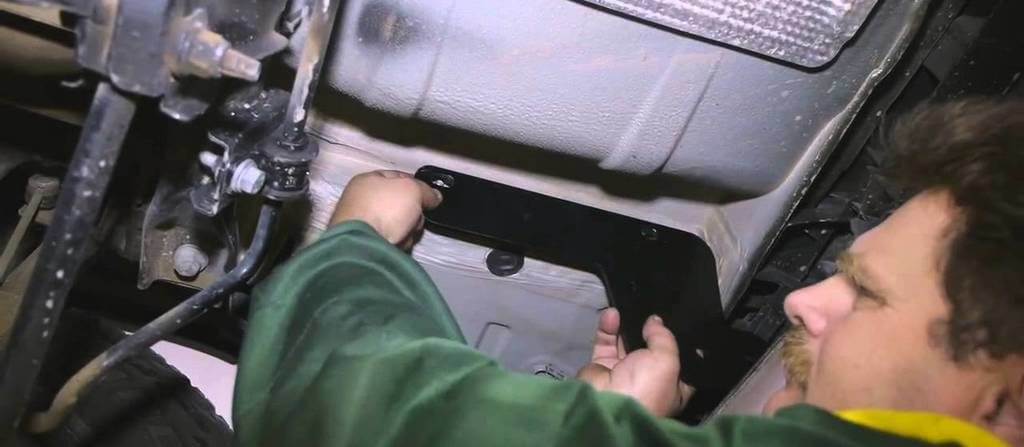

4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Подключаем розетку фаркопа к машине

Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники. Опытный автоэлектрик может и без схемы подключить все.

Совет: В случае, если проводка розетки не соответствует проводке прицепа, то воспользуйтесь переходниками. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку.

Самый точный способ установить причину — это привезти прицеп в сервис, где Вам устанавливали фаркоп, скорее всего они смогут определить проблему посмотреть Ваш автомобиль.

Написать комментарий. JuriyVl Sergey Для того, что бы система стабилизации работала по другому, на ее мозги должна подаваться инфа, что прицеп прицеплен. Подробнее в статье.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс — в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Прокладывать проводку через всю машину нет необходимости. Желательно подложить под металл шайбочку.

JuriyVl Sergey На каптиве года блок согласования не нужен, проверено лично, 1. Провода свернуть в жгут и протянуть в гофрошланг. Рубрика: Легковые прицепы Обращайтесь к производителю. В противном случае эксплуатация прицепа будет невозможна.

Снять их гораздо сложнее, вот почему они обычно выдерживают самую долгую эксплуатацию. Клеммы, которые будут соединяться с проводами. Сращивание Подключить электронику можно более простым способом.

Разъем фаркопа У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее. Для этого облейте эту деталь водой и посмотрите, будут ли протечки.
Замена вилки фаркопа на прицепе.

Процесс монтажа ТСУ

В Renault Duster для удобства установки фаркопа пользователями собственноручно разработчики предусмотрели:

• крепежные отверстия, которые закрываются специальными заглушками;
• заглушку из резины для герметизации подводки электрики в отсеке багажника.

Чтобы правильно и быстро собрать всю конструкцию фаркопа и подключить его фары к автомобилю, внимательно изучите чертеж и инструкцию.

Соблюдайте технику безопасности, работая в резиновых перчатках и не касаясь неизолированной проводки. Порядок проведения работ таков:

• освободите автомобильный багажник, снимите запаску, глушитель, располагающийся на резиновой подвеске;
• подготовьте рабочий инструмент — отвертку и 4 ключа (пару — на 17, пару — на 19);
• установите Duster на эстакаду или же смотровую яму. При необходимости используйте домкрат;
• отключите аккумулятор (это можно сделать, отсоединив клемму минус).

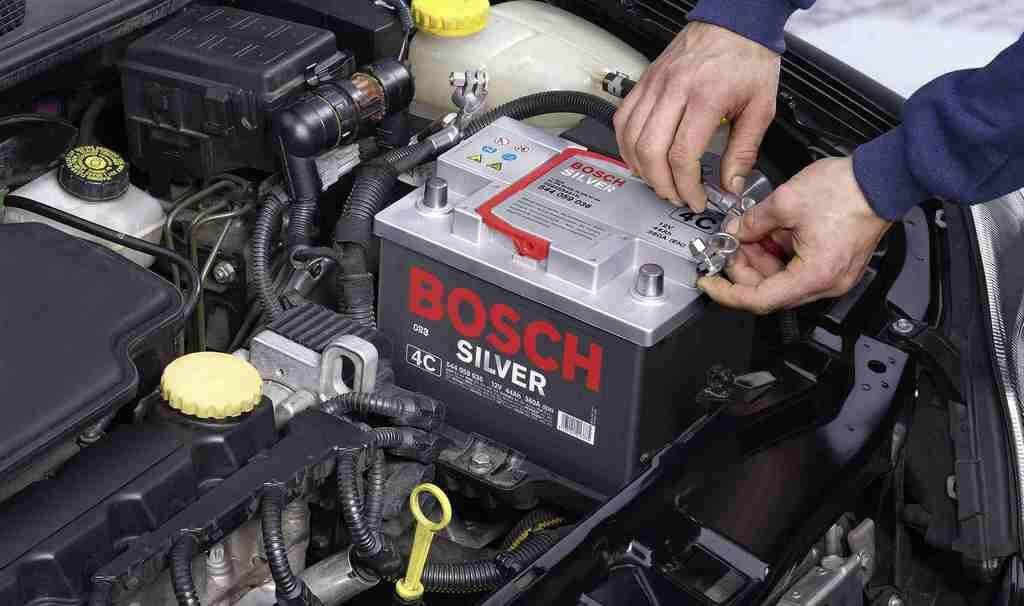

Отключите аккумулятор

После того как приготовления машины закончились, разделите фаркоп на составные элементы. Откройте багажное отделение для снятия заводских заглушек. Они расположены под автомобильной обшивкой, по 1 — слева и справа. Приподняв обшивку, откройте к ним доступ, подденьте их отверткой и снимите. Далее возьмите болты из комплектации фаркопа для Duster и вставьте в расположенные под заглушкой отверстия. Чтобы защитить болты, установите внутри лонжеронов втулки. Окончание крепежа вы можете увидеть, посмотрев под авто.

Возьмите кронштейны фаркопа, которые закрепляются сбоку, и наденьте их на концы болтов. После этого закрепите на них шайбы и наживите гайки, затянув их ключом на 19. Займитесь монтажом основной детали — балки, однако прежде примеряйте ее для выяснения соответствия между пластинками ТСУ.

Установка фаркопа на Рено Дастер

Чтобы проверить соответствие отверстий детали и автомобиля, вставьте болт со стороны колес и наживите его гайкой. Аналогичное действие произведите с другой стороны. После этого исправьте положение балки и затяните гайки на ней (перед этим смажьте резьбу на них).

Заканчивается процесс монтажа тягово-сцепного устройства установкой крюка буксира, который также нужно закрепить при помощи гаек и болтов типа «самостоп», которые есть в комплекте, с использованием ключа на 17.

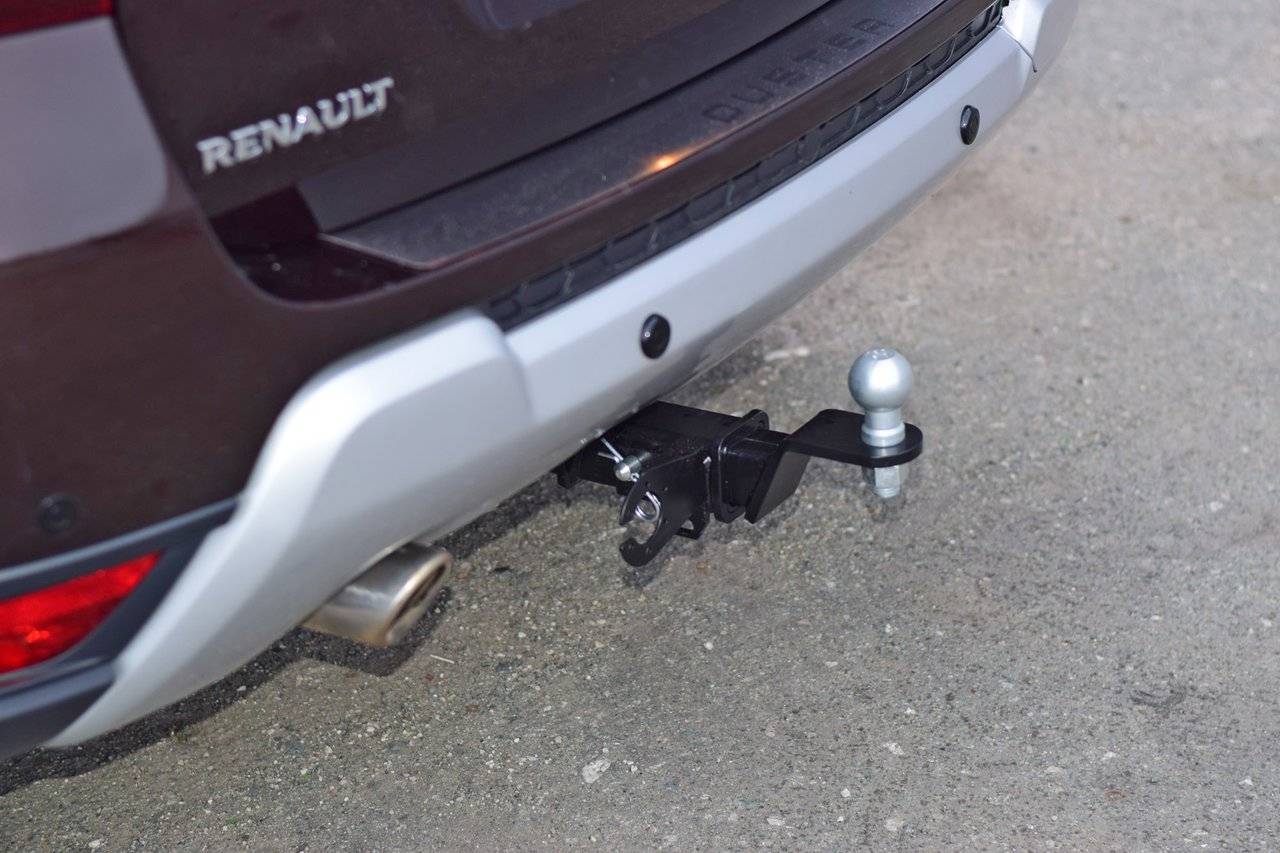

Установка фаркопа на Рено Дастер своими руками

Дополнительное прицепное устройство, именуемое фаркопом, часто приходит на помощь многим водителям. Правильно подобранное и установленное тягово-сцепное устройство способно увеличить возможности автомобиля в случае перевозки грузов, защитить от удара сзади, помочь вытащить из кювета, в случае неисправностей отбуксировать транспортное средство. Это устройство быстро окупается, но для большей экономии можно установить фаркоп самому. Не менее важным моментом при решении снабдить автомобиль ТСУ является его подбор.

Особенности выбора тягово-сцепного устройства

Задачей фаркопа служит обеспечение надежной и жесткой связи между авто и прицепом или другим средством заменяющим его. При этом тягово-сцепное устройство должно не мешать маневренности двух транспортных средств и допускать определенную степень свободы. Для этого используют шаровое крепление, обеспечивающее вращение по вертикальной оси.

Чтобы на прицепе осветительные элементы могли дублировать все сигналы автомобиля при маневрах и торможении через ТСУ электрическая сеть прицепа и авто соединяются.

На Рено Дастер ассортимент фаркопов довольно широк и отличается между собой:

Наиболее оптимальным вариантом для Рено Дастер 4х4 сочетающим в себе качество и приемлемую цену является фаркоп производства Трейлер, в том числе и на полный привод.

Процесс установки

Компания Renault заботится о своих клиентах и облегчила им самостоятельную установку ТСУ, подготовив в Renault Duster:

Произвести грамотную установку фаркопа своими руками вам поможет наша подробная инструкция, и прилагаемый к комплекту чертеж фаркопа. Работы по установке тягово-сцепного устройства необходимо проводить вдвоем с полным соблюдением техники безопасности.

В первую очередь освобождаем багажник автомобиля, снимаем запасное колесо, глушитель с резиновой подвески и готовим необходимый инструмент. Нам понадобится отвертка и четыре ключа: два на 17, два на 19. Для облегчения монтажных работ рекомендуем использовать смотровую яму, эстакаду или силовые стапеля, домкраты, чтобы приподнять машину. Далее фиксируем авто с помощью ручного тормоза и упоров, отключаем аккумулятор, отбросив клемму «минус».

Подключение электрики

Электрика – последний шаг к завершению работ по установке фаркопа на Рено Дастер. Сначала устанавливается розетка на площадку фаркопа небольшого размера. Поставить ее не сложно. Далее освобождаем заглушку для электропроводки в полу багажника. Проводка от розетки заводим в освобожденные отверстия. Дальнейшее подключение проводов ТСУ по инструкции от производства Трейлер следует производить в автосервисе.

Рено Дастер имеет бортовой компьютер и мультиплексную сеть. Подключение электропроводов розетки своими руками может привести к скачкам напряжения и выходу из строя электроники. Чтобы избежать этого в техцентре используют блок согласования или универсальный электрокомплект.

После полной установки тягово-сцепного устройства необходимо присоединить прицеп и проверить работоспособность стоп-сигналов, ходовых огней, поворотов.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	5400 / 4500 р. Дисконт: 4000 р.	1
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10

Подключение фаркопа к электронике машины своими руками • Сам автоэлектрик

Многим автомобилистам доподлинно известно, что фаркоп может существенно облегчить жизнь, если есть необходимость перевозки собственных грузов. Нанимать грузовое такси обычно бывает неоправданно, вот почему установка фаркопа может стать отличным выходом из ситуации.

У данного устройства общая функция независимо от марки и модели автомобиля

Чем полезен фаркоп как устройство

Фаркоп еще именуют тягово-сцепным устройством. Применяется оно для соединения автомобиля с прицепом для его буксировки. Некоторые приобретают его в готовом виде, некоторые предпочитают изготовление своими руками.

Прежде, чем перейти к электрической части крепления фаркопа, нам потребуется установить его на бампер. Обычно крепят его за одну из буксировочных проушин или предусмотренное отверстие, которое предназначено для сцепки, но закрыто заглушкой.

Если вы хотите закрепить такое устройство своими руками, то могут потребоваться дополнительные отверстия в днище машины и ее лонжероне. Может потребоваться сварочный аппарат и услуги электрогазосварщика. Дополнительно запаситесь наждачной бумагой и болгаркой, на которую можно прицепить шлифовочный круг.

Покупные изделия должны соответствовать конкретной модели авто

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;
6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Закрепление на раме авто

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

Цвет проводки может не совпадать с цветом проводов на фото

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию

Что потребуется для работы

При отсутствии сварочного аппарата или желания, деталь можно приобрести. Сколько стоит новый фаркоп? Его цена варьируется в зависимости от местности, но не выбивается за пределы от 4 до 15 тысяч рублей. Стоимость зависит от типа нового фаркопа.

Съемные устройства для транспортировки грузов массой до 1 тонный будут иметь стоимость в районе 5-8 тысяч рублей. Электрические изделия, отличаясь технологичностью и повышенной массой нагрузки, соответственно будут стоить дороже (в диапазоне от 10 до 15 тысяч рублей).

Самым популярным производителем детали для данной модели является . Продукция заслуженно пользуется спросом благодаря хорошему соотношению цены и качества.

Благо, в специализированных магазинах представлен широкий выбор моделей для автомобиля Renault Logan. С помощью заводского артикула (например: 9010) владелец Renault Logan сможет выбрать деталь, подходящую по своим характеристикам для данного автомобиля (перед покупкой все-таки необходимо сверить размеры и места крепления детали к кузову, именно поэтому необходимо перед походом в магазин сделать замеры исходных креплений). Преимущества покупной детали очевидны:

• схема подключения разработана производителем с учетом особенностей автомобиля Renault Logan для любого вида прицепного устройства;
• на заводе изготовителя деталь проходит многократные испытание на прочность и надежность, о чем в специализированных сервисах имеется сертификат соответствия;
• владельцу нет необходимости собственноручно разрабатывать чертежи проводки для установки фаркопа.

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Порядок монтажа кронштейнов:

1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
2. В отверстия вставляются втулки и винты.
3. С внешней стороны нужно нанести смазку.
4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку – имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

• габариты ;
• фонарь заднего хода;
• повороты;
• противотуманные фары;
• стоп-сигналы;
• массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

• блок включает разъемы для быстрой установки;
• он адаптирован для машин со светодиодными лампами;
• применяются провода для автопрома – ПВАМ;
• использовано интеллектуальное управление;
• обжим контактов высокого качества;
• защита от влаги и пыли;
• пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Виды разъемов, распиновка и схемы подключения

Разъем фаркопа, также называемый иногда штекером, позволяет стыковать электро-проводные элементы соединяемого с автоприцепом основного транспортного средства.

Различают такие виды разъемов:

1. тринадцатиконтактный разъем розетки, чаще использующийся в России;
2. европейский или американский стандарт, имеющий 7 пин, представляющий семи пиновые разъемы;
3. особенный (специальный) разъем.

Распиновка розетки фаркопа на семь контактов предполагает использование проводников (проводов), диаметр сечения (толщина) которых составляет 1,5 мм и 2 мм, а именно: 6 проводов по 1,5 мм и 1 провод — 2 мм.

Схема распиновки 7-контактного фаркоп-разъема:

• «L» — провод, который идет к левому поворотнику;
• «54G» — направлен к задней противотуманке;
• «31» — провод-«минус» (2,5 мм);
• «R» — к правому повороту;
• «58R» — провод, который отвечает за правый габарит и подсветку таблички государственного номерного знака;
• «54» — стоп-сигналы;
• «58L» — направление на левую «габаритку».

Распиновка розетки по 13 пиновой схеме подключения проводки фаркопа (распределение по цветам):

1. Желтый — левый поворотник и аварийное включение сигнализации.
2. Синий — противотуманки (если такие предусмотрены конструкцией авто).
3. Белый — «минус», он же «масса», отрицательный заряд (подключается к кузову автомобиля. Дает по 35 А на поворотники, габаритные фонари, «стопы»).
4. Зеленый — правый поворот-сигнал.
5. Коричневый — правый габаритный фонарь и освещение номерного знака.
6. Красный — стоп-сигналы (отсутствие этих автосигналов на прицепе вашего авто является нарушением согласно действующих правил дорожного движения).
7. Черный — левый габаритный огонь, частичное номерное освещение.
8. Розовый — фара заднего хода.
9. Оранжевый — «плюс», «положительный полюс» или питание авто, которое работает за счет аккумулятора, даже при выключенном зажигании машины.
10. Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.
11. Черно-белый — контакт, имеющий отрицательный заряд (противопоставляется положительному серому контакт-сигналу в электрике на фаркопе).
12. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.
13. Оранжево-белый — отрицательный заряд к «оранжевому» контакту распиновки.

Монтаж электрооборудования

Установка проводки требуется для того, чтобы подключить прицеп. Розетку надо установить на штатное место и зафиксировать на крюке с помощью болтов. Чтобы подключить цепь, требуется провести её от фаркопа к одной из сторон задних фар. Схема подключения электрооборудования:

Процесс установки фаркопа на Рено Логан не требует определенных знаний и навыков. Однако, если вы не уверены в своих силах, то всегда можете обратиться в сервисный центр для установки этого элемента.

Для изготовления потребуются чертежи. Итак, смотрите на картинки ниже – это и есть те самые чертежи по которым можно изготовить фаркоп на Рено Логан своими руками.

Сейчас читают: Двигатель Рено Логан — 1.4 или 1.6 и какой двигатель лучше 8 или 16 клапанный

Первый чертеж – это силовая балка, то, что передает усилия с крюка на несущий кузов автомобиля.

Кронштейн боковой – это соединяющая деталь силовой балки и корпуса автомобиля Рено Логан.

Крюк. За него будет цепляться прицеп. Крюк изготавливается из трубы с приваренным к ней шаром, для изгибания необходимо воспользоваться трубогибом.

Фланец. Одна из деталей силовой балки.

Щека. Помогает в креплении крюка к силовой балке. Как видите – никаких дефицитных деталей и сложных мест, любой умеющий пользоваться сваркой может изготовить такой самодельный фаркоп. Конечно, если у вас нет желания рукодельничать, то можно взять и готовый фаркоп. После того, как вы приобрели или изготовили фаркоп своими руками, его необходимо установить на автомобиль. Я не буду описывать установку, лучше посмотрите как установить фаркоп на Рено Логан на видео.

Как видите – тут тоже нет никаких заморочек, все делается достаточно просто и не требует специального инструмента. Все Сам и своими рукамиНу если сильно хочется, то конечно можно и на Логан фаркоп ставить. Вопрос только в том, что эти фаркопы на не рамных машинах разбивают кузов.

Типы фаркопов

У любого типа в комплекте нескольку крупных узлов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

• съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
• стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
• фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.
