Почему не работает центральный замок на ВАЗ-2112: причины, ремонт

Устройство центрального замка

Система центрального замка направлена на обеспечение надёжной работы при любых условиях. Объединяет несколько основных элементов, без которых невозможно полноценное использование системы. Новые автомобили имеют сложную схему управления работой центрального замка. Задействованы прочие узлы бортовой системы машины.

Устройство центрального автомобильного замка:

1. Блок управления.

Электронный блок управления используется для передачи сигналов с командами на переключатели механизма и центральный блок. Центральный блок после расшифровки команды открывает или закрывает двери, стёкла, багажник и люк.

2.Входные датчики.

Входные датчики ещё называют микропереключателями. Работают вместе с концевыми переключателями замков дверей. Микропереключатели определяют и фиксируют положение замков после команды с центрального блока управления.

3.Исполнительные устройства.

Исполнительные устройства представлены замками дверей и багажника. Открываются и закрываются от команды микропереключателя. Последнее звено в цепочке.

Система центрального замка функционирует независимо от работы мотора. Питание электронного блока управления на брелке осуществляется автономно. Используется круглая плоская батарейка.

сигнализация не открывает центральный замок но закрывает на ваз 2110?

для начала попробуй батарейку заменить

крепление тяги привода отрегулируй в двери водителя! и всё!!!

ситуация недостаточно детально описана. если ты говоришь о том, что в ответ на команду “снять с охраны\открыть двери” система снимается с охраны и подает импульс на замки (чуствуется щелканье в дверях) , но этого импульса не хватает, замки не отпираются – либо требуется регулировка электроприводов, либо нарушена схема соединения (бывают 2-проводные электроприводы, а бывают какие-то другие, с несколькими проводами) . если же вообще в ответ на нажатие – никаких изменений абсолютно – значит, не срабатывает система. или не приходит сигнал. если система не срабатывает – это пипец. если сигнал не уходит – в случае, если запирание и отпирание производится разными кнопками – можно предположить, что кнопка на брелоке не работает. Это если мы говорим о запирании-отпирании замков в рамках постанова-снятия с охраны. если же постанов-снятие происходят хорошо, а глюки имеют место ТОЛЬКО при запирании-отпирании замков (есть на многих системах такая команда отдельная, без включения-выключения охраны) – то это опять же пипец. при стоимости сигнализаций около 4000 р (с 2-сторонней связью и дистанционным запуском) и стоимостью установки около 2000р. – думаю, проще купить и установить новую. Но конечно в любом случае начать нужно с замены батарейки в брелоке и первичной консультации со специалистом-сигнализаторщиком !

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
F6 (с силой тока 15А) — относится к работе переносной лампы.
F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
F10 (с силой тока 20А) — является резервным предохранителем.
F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.

Это интересно: Почему автомобили сжигают больше бензина, чем изначально заявляла компания-производитель

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.

Типы неисправностей

Установленный на автомобилях ЦЗ имеет одинаковый принцип работы и похожую схему подключения. Прежде чем начинать ремонт, следует выяснить, как отключить центральный замок, и провести диагностику оборудования.

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью дистанционного пульта – брелока. При нажатии клавиш подается сигнал на блок управления и выполняется регулировка функций. Сработавший ЦЗ открывает двери.

В систему ЦЗ в качестве общих элементов входят выключатели, соединительные провода и приводы электрического или вакуумного типа. Приводы являются активаторами. В передних дверях установлен центральный привод, при активации которого посылаются электросигналы на закрывание или открывание остальных дверей.

Активатор ЦЗ авто

Инструкция по установке

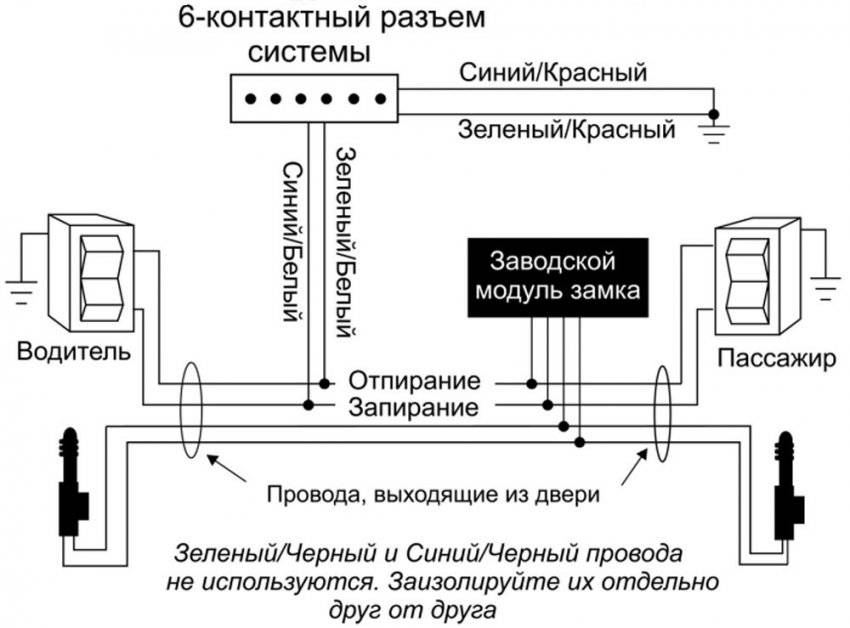

Схема подключения системы

Установка центрального замка в свой автомобиль осуществляется таким образом:

Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора

Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
Крепить активатор нужно на наиболее ровной поверхности

Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.
Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать
Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ
Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Многие вещи начинаешь ценить после того, как их не станет. То же касается и дополнительных опций ВАЗ 2110. Центральный замок (ЦЗ), например, можно не замечать, пока он исправно работает либо и вовсе обходиться без него. Но к хорошему ведь быстро привыкаешь, не так ли? А потому, когда выходит из строя нечто, обеспечивающее нам комфортную езду — сразу начинаешь метаться в поисках ответов “как подчинить”.

Автомобили марки ВАЗ не в последнюю очередь хороши своей высокой ремонтопригодностью. Всякий раз, когда что-то случается с вашим железным конем — почти наверняка проблему можно решить самостоятельно без помощи специалистов на СТО. “Десятка” в этом плане не стала исключением.

Что же касается конкретно системы центрального замка на автомобилях марки Lada 110, то это действительно богатая тема для обсуждения. Незнание элементарных схем и принципа работы блока может поставить многих автомобилистов в тупик. Тем не менее, обслуживать механизм достаточно просто. А учитывая завидную частоту его выхода из строя, получается, что знание “как” просто жизненно необходимо.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что .

Все причины неисправности ЦЗ можно разделить на два вида:

технические;
связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или . В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Пошаговая инструкция по замене

Допустим, в основной блок сигналки необходимо прописать новый брелок. Тогда, нужно взять с собой все брелки, которые будут использоваться (максимум 4). Запись производится так:

Снимают автомобиль с охраны. Находясь в салоне, закрывают все двери;
Активируют сервисный режим;
Выполняют запись брелков по очереди;
Выходят из сервисного режима.

Последовательность действий

Прежде всего, чтобы выполнить запись брелков, нужно снять автомобиль с охраны. Затем, находясь в салоне, закройте двери и установите ключ в замок зажигания (он должен оставаться в положении LOCK).

Приводим последовательность действий, позволяющих осуществить запись в стандартных условиях:

Кнопку Valet, установленную в салоне, нужно нажать и отпустить 7 раз (зажигание пока не включайте);
Заведите двигатель. Вы должны услышать 7 гудков;
Выполните запись брелка, нажав на нём кнопки «1-2» (для «Диалога» подходит сочетание «2-3»). Осуществлять нажатие нужно в одно касание, обе клавиши прижимают одновременно. Удерживайте кнопки 3-4 секунды, затем, прозвучит гудок;
Повторите шаг «3» для каждого из брелков. Не нужно ждать слишком долго – если после гудка пройдёт 5 секунд, система выйдет из требуемого режима;
Выключите зажигание. «Габариты» моргнут 5 раз, что означает следующее: из сервисного режима мы вышли.

Сейчас потребуется уточнить, что именно происходит на шаге «3».

В штатной инструкции «Старлайн» рекомендуется нажимать две клавиши и удерживать их до гудка. Однако, есть вариант программного обеспечения, предусматривающий несколько другое: кнопки нажимают, удерживают их 3-4 секунды и отпускают. А гудок звучит через секунду после этого. Будете держать, не отпуская – не дождётесь гудка никогда.

Узнать, что именно подходит в вашем случае (первый вариант или второй), можно экспериментально. Ничего страшного, если брелок с первого раза не пропишется – тогда, содержимое памяти останется прежним.

В действительности, это не так – если запись выполнить не удастся, основной блок останется в прежнем состоянии. А иначе, любая ошибка приводила бы к нежелательным последствиям. Но как только будет прописан хотя бы один брелок, «старые» коды сотрутся. Мораль: на всякий случай, в первую очередь прописывайте именно основной брелок.

Поведение светодиодного индикатора

Нужно найти, где именно в салоне расположен индикатор, который подключен к основному блоку. Этот индикатор у «Старлайна» выполнен в виде светодиода.

Приводим расшифровку сигналов индикатора:

Медленное мигание – режим охраны включен;
Нет индикации – автомобиль снят с охраны, двери закрыты;
Быстрое мигание – открыты двери либо капот
Вспышка 5 раз, пауза, снова 5 вспышек и т.д. – сервисный режим активен (его задействуют кнопкой Valet).

Следите за индикатором внимательно, и тогда не возникнет вопроса «почему кнопка Valet не действует».

Наиболее часто операторы совершают следующие ошибки. Пытаясь активировать сервисный режим, нужно проверить, все ли двери и капот закрыты (по индикации светодиода либо по дисплею основного брелка). Обычно, этого не делается. Ещё иногда стремятся использовать оборудование, несовместимое с той сигнализацией, которая установлена в авто. Ну а рассказывать о том, почему должны применяться только новые батарейки, мы здесь не будем. Данный вопрос в пояснениях не нуждается.

Причины поломок активаторов

Все составляющие активаторов выполнены из пластика. Он довольно крепкий, способен выдержать огромные нагрузки. Однако случается и брак, и нарушение работы замков. В последнем случае происходит резкое повышение нагрузки на мотор, шестерни способны разрушиться, выйти из зацепления. Замок будет гудеть, однако флажки не опустятся (иначе говоря не подымаются, зависимо от текущего состояния).

Читайте

Увы такое проявление поломок вам понравятся вызвано и неправильным монтажом. Это только для которого предназначена конструкция, если относительно не так давно происходили работы, прямо либо косвенно касающиеся частей центрального замка. Нарушение регулировки тяг – это 1-ый звоночек для того, что вся система работает некорректно. Тот замок, где регулировка неправильная, не работает, хоть и другие работают как надо.

Штатная противоугонная система «Девятки»

Практически все «девятки» в свое время штатно оснащались центральными замками.

Схема подключения ЦЗ состоит из:

Управляющего модуля либо реле. Это устройство предназначено для передачи импульсов на моторедукторы, расположенные в дверях. Управляющий модуль представляет собой схему, которая установлена в пластмассовый корпус. На нем имеются специальные крепления, с помощью которых девайс фиксируется в посадочном месте.
Система ЦЗ подразумевает использование входных контроллеров. Они могут быть выполнены в виде концевиков, которые монтируются в дверях, либо в виде специальных микропереключателей, установленных непосредственно в замках. Концевики используются для фиксации положения двери в данный момент и передает импульс на управляющий модуль. Что касается микропереключателей, то они предназначены для фиксации положения основных компонентов самого замка.
Также система ЦЗ оснащается актуаторами, предназначенными для обеспечения открытия и закрытия замков. Такие устройства включают в свою конструкцию тяги, подключенные к тягам задних дверей.
Пульт управления, связанный с центральным блоком, использующийся для передачи сигналов.

Своими руками — не особо сложная процедура, но сегодня такие противоугонные устройства уже не актуальны.

Иммобилайзер и место его расположения

Далеко не все «Девятки» штатно оснащались иммобилайзерами. Установка иммо предусматривалась на модификации авто с высокой центральной консолью. Предназначение иммобилайзера заключается в блокировке рулевого механизма после отключения ключа зажигания. Также это устройство позволяет заблокировать работу двигателя в случае взлома автомобиля. В автомобилях ВАЗ 2109 с высокой консолью монтаж блока иммо производится за приборкой, в частности, между рулевой колонкой и подрулевым пространством, где в карбюраторных версиях установлен подсос.

Почему не работает центральный замок?

По каким причинам ЦЗ может не работать:

Села батарейка в пульте управления. Соответственно, система не будет реагировать на включение и отключение замков с брелока.
Сломался брелок. Если пульт выходит из строя, скорей всего, придется ремонтировать его плату.
Выход из строя блока управления. Если в работе управляющего модуля проявляются неполадки, это может привести к некорректной работе системы или ее полному отказу. Причины могут быть разными, начиная от износа и заканчивая повреждениями, вызванные работой модуля в условиях вибраций. Также причина может заключаться в попадании влаги на плату. В любом случае, сама плата подлежит ремонту.
Выход из строя входных датчиков. Как показывает практика, концевики и микропереключатели со временем изнашиваются, поэтому это вполне нормально, что они выходят из строя. Вышедшие из строя элементы подлежат замене.
Выход из строя актуатора или соленоида. Если это устройство ломается, автовладелец столкнется с проблемой, когда не работает одна из дверей машины. Вышедший из строя соленоид без проблем меняется на новый.
Плохой контакт датчиков или блока управления с бортовой сетью. При нарушении контактов полноценная эксплуатация ЦЗ будет невозможной. Если есть возможность, контакты можно зачистить, если нет — то заменить.
Повреждение электроцепи. Бывает такое, что в результате длительной эксплуатации, а также температурных перепадов происходит повреждение изоляционного слоя проводов. В таком случае поврежденные участки электроцепи подлежат замене (автор видео — канал TAZavod 42).

Как отключить иммо?

Как на инжекторе? Вариантов несколько. Более сложный способ заключается в перепрограммировании и изменении прошивки блока иммо с помощью компьютера. Описывать этот метод мы не будем, поскольку он достаточно сложный и справиться с ним сможет не каждый. Такую процедуру лучше доверить профессионалам.

Но есть и более простой метод отключения:

Сначала вам необходимо найти управляющий модуль, расположенный за центральной консолью.
Затем нащупайте рукой и отключите штекер, подключенный к модулю.
Когда разъем буде ту вас в руках, вы сможете увидеть, что на нем имеется множество контактов. Если быть более точным, то их — двадцать.
Затем вам нужно будет отсчитать из штекера контакты под номерами 9 и 18, подводящие к ним провода следует обрезать. После этого они соединяются друг с другом и изолируются.
Когда иммо будет удален, вам нужно восстановить диагностическую линию. Чтобы сделать это, установите перемычку, которая восстанавливает связь блока управления с диагностическим разъемом. При обрезке проводки и дальнейшем ее соединении вы восстанавливаете диагностическую линию.
После выполненных манипуляций разъем монтируется на место.

Замена замка зажигания на ВАЗ-2110, 2111, 2112

Замок зажигания автомобиля – чуть ли не самая важная деталь. Эта деталь подвержена повышенному износу, т.к. используется при каждом запуске и остановке двигателя, а на отечественных автомобилях, увы, ее качество не самое лучшее. При утере ключа или выходе замка из строя двигатель невозможно запустить. К тому же замок еще и блокирует рулевую колонку, и если на вашем автомобиле он сломался вдали от сервиса и автомобильного магазина, и вам некого просить о помощи, машину можно будет увезти только на эвакуаторе.

Но если у вас есть возможность купить замок и наличие минимального количества инструмента, вы можете заменить его самостоятельно.

Почему не работает центральный замок на ВАЗ-2112: основные причины
