Моторчик стеклоподъемника – разбираемся в работе привода и проблемах с ним

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Рекомендуем: Рейтинг самых мощных автомобильных двигателей 2019 года

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Конструктивные особенности стеклоподъёмников

Первые автомобили были открытого типа, поэтому поднимать/опускать было нечего. Когда начали появляться первые авто закрытого типа, чтобы подышать свежим воздухом, приходилось просто останавливаться и открывать двери. В 1928 году немецкие автомобилестроители впервые применили стеклоподъёмник механического типа, а автоматические конструкции с электрогидравлическим приводом появились в США в 1940 году на автомобилях Packard. Спустя 5 лет такие системы устанавливались уже на многих марках (Ford, Lincoln, Cadillac). Те конструкции были громоздкими, работали ненадёжно, часто ломались, но со временем совершенствовались, чему способствовало их параллельное развитие с системами складывания крыши кабриолетов. Чисто электрические устройства появились в 1956 году, и в дальнейшем их совершенствование опять происходило индивидуально. Современный электростеклоподъёмник устанавливается внутри двери (наиболее употребительный вариант), на дверном корпусе или же на отдельном подрамнике.

Конструкция устройства с электроприводом включает собственно приводной механизм, систему управления поднятием/опусканием стёкол и подъёмный механизм. Привод состоит из электромотора, конструктивно выполненного в одном блоке с червячной/зубчатой передачей. Именно двигатель и является сердцем подъёмника, формируя необходимое для движения стекла усилие. Если используется червячная передача, привести в движение стекло руками не удастся, поскольку редуктор червячного типа работает только в одном направлении, передавая момент движения от червяка к приводному колесу. Если попытаетесь вращать окно в противоположном направлении – червячная передача просто заблокируется. Если с мотором всё более-менее понятно, то подъёмный механизм, отвечающий за перемещение стекла, может иметь разную конструкцию. Самые распространённые подъёмники – тросовые, реечные и рычажного типа. Рассмотрим их более подробно.

Тросовый подъемник представляет собой гибкую конструкцию (трос, иногда – ремень с зубцами или цепь), натянутую между роликами во внутренней части двери. Вращаясь, приводной барабан приводит в движение подъемник посредством наматывания на ролик одной стороны гибкого элемента, вторая при этом разматывается. А поскольку подъёмник жестко соединён со стеклом (обычно – посредством специальной пластины), последнее тоже начинает двигаться, опускаясь или поднимаясь.

В стеклоподъёмниках рычажного типа приводным элементом является рычаг, на конце которого расположен ползун и закреплена пластина, соединяющая рычаг со стеклом. Различают одно- и двухрычажные механизмы. Последние более надёжные, поскольку позволяют перемещать стекло более равномерно и без ощутимых рывков. Приводной механизм инициирует передачу импульса движения от электродвигателя к колесу, которое соединено с рычагом. Вращаясь, оно приводит в движение рычаг вместе со стеклом. Двухрычажные конструкции могут снабжаться двумя колёсами.

Реечный подъёмник состоит из неподвижной рейки с зубцами, которая соединена с направляющей пластиной. Последняя, двигаясь по рейке вверх/вниз, и обеспечивает функционирование механизма. Приводная шестерня расположена на конце пластины и соединена с зубчатой рейкой. Перемещение стекла в заданном направлении осуществляется благодаря направляющим желобам, установленным в дверной рамке. Такой стеклоподъёмник для машины используется реже первых двух разновидностей, поскольку обладает достаточно большой массой.

Ремонт моторчика стеклоподъемника — ремонт ВАЗ 2110

В последнее время очень часто слышно от владельцев ВАЗ 2110 о неисправностях механизма стеклоподъемника. В одной из статей мы уже рассматривали НЕИСПРАВНОСТИ, ИЗ-ЗА КОТОРЫХ МОЖЕТ НЕ РАБОТАТЬ СТЕКЛОПОДЪЕМНИК, в этот раз мы рассмотрим конкретно ремонт моторедуктора стеклоподъемника ВАЗ 2110.Прежде, чем начинать производить ремонт двигателя ЭСП ВАЗ 2110 его нужно снять. Не стоит экономить время и разбирать его в двери. Так как это очень неудобно и в итоге вы потратите больше времени, чем если демонтируете его сразу.

1. Первым делом нужно снять крышку с моторедуктора, для этого вам понадобится ключ «на 5,5». Открутив 4 болтика, убираем крышку.

2. На этом этапе достаем из моторедуктора ведомую шестеренку. Кстати, проверьте ее сразу на целостность зубьев.

3. Используя крестовую отвертку, выкручиваем болты, которыми к редуктору крепится двигатель.

4. Откидываем провода идущие от двигателя, желательно запомнить их подключение, чтобы при сборе не напутать.

5. Теперь, отключенные провода засуньте внутрь корпуса электродвигателя.

6. Теперь можно и отстыковать электродвигатель от редуктора.

7. Далее, нужно выбить якорь из электродвигателя. Это делаем так: зажимаем в тиски вал якоря (желательно чем-нибудь его обмотать, чтобы испортить червяк). И через проставку молотком бьем в торец корпуса двигателя.

8. После того как вал вынут, удалите с его основания пластмассовую заглушку, для этого используйте пинцет или щипцы, чтобы его поддеть.

9. Теперь на том же конце вала нужно выбить втулочку. Причем, желательно предварительно ее пробрызгать WD-шкой. Затем, закрепите вал с втулкой так, чтобы упор был на втулке и вставив тонкий пробойник молотком выбиваем вал из втулки.

10. Далее очистите вал от ржавчины (можно использовать наждачку). К тому же, не плохо обработать все детали бензином.

11. Возьмите корпус электродвигателя и запрессуйте заднюю втулку вала на место, используйте тонкую проставку и молоток.

12. Вставьте щетки в щеткодержатели и закрепите, используя проводки.

13.  Вставляем внутрь корпуса редуктора вал.

14. Освободив щетки, проверьте, чтобы между ними и коллектором был контакт.

15. На конец вала устанавливаем ранее снятый пластмассовый наконечник и то место хорошо смазываем, я использовал ШРУС-4, но в принципе подойдет любая консистентная водостойкая смазка.

16. Уплотнитель, который находится на проводах, оттягиваем от клемм, сантиметров на 5.

17. Не переживайте, ремонт стеклоподъемника ВАЗ 2110 уже подходит к концу. Осталось выполнить всего пару пунктов. Провода просовываем внутрь корпуса электродвигателя стеклоподъемника и устанавливаем уплотнитель на свое место.

18. Вставляем ведомую шестерню в корпус моторедуктора стеклоподъемника. И прикручиваем к корпусу крышку 4-мя болтиками.

19. Теперь сцепляем корпуса моторедуктора и электродвигателя ЭСП. Во время этого с помощью пассатижей держите вал редуктора, чтобы он не провернулся, иначе якорь просто выпадет из редуктора. Не забудьте закрепить их, вкрутив 2 болтика.

20. Вот и все, ремонт моторедуктора стеклоподъемника ВАЗ 2110 окончен. Предлагаю, перед установкой проверить его работу. Подкиньте провода на прямую на АКБ.

___________________________________________________________________________

Подлежит ли ремонту мотор-редуктор автомобильного стеклоподъёмника

Не так давно мы заменили электропривод реечного стеклоподъёмника на Matiz.

Меняли по причине отказа его поднимать стекло вверх (ссылка на статью в конце поста).

Я обещал в одной из статей разобрать и рассказать, в чем причина неисправности. Выполняю обещание.

Вот тот самый снятый мотор -редуктор привода левого, реечного стеклоподъёмника с нашего Матиза.

Как и положено, для начала я его прозвонил мультиметром.

Конечно же, он оказался исправным и как положено работает от аккумулятора, но при удержании шестерёнки плоскогубцами, т. е. под нагрузкой, крутить напрочь отказывается. Придется разбирать.

Разбираем мотор-редуктор стеклоподъёмника

Откручиваем три винта крепления электомотора к редуктору.

Вскрываем крышку-пыльник шестерёнки привода. Отжимаем по периметру отвёрткой механические засечки на жестянке.

Снимаем жестяную крышку-пыльник.

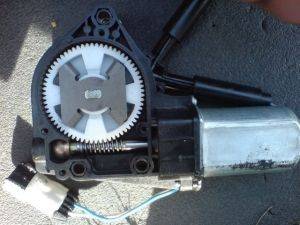

И, опаньки, а зубья ведомой шестерни пластиковые, вот это конфуз. Похоже металлический червячный механизм (червяк) просто проточил себе в зубьях на приводной шестерне канавки, в которых сам и клинит.

Дальнейшие попытки ремонта мотор-редуктора привода стеклоподъёмника считаю не целесообразными.

Если бы шестерёнка привода была металлическая, тогда можно было бы просто смазать, но в данном случае попытки хоть как-то реанимировать привод ни к чему хорошему не приведут.

Подведем итог

Если стало плохо подниматься стекло на реечном стеклоподъёмнике, то смело меняйте электропривод этого механизма.

Как менять читайте здесь

Или покупайте мотор-редуктор с металическими шестернями, но в магазине увы, вы этого не узнаете, пока не открутите моторчик. Так что придётся смериться, года на 3 хватит, хотя, кто как использует и при каких условиях.

Спасибо, что дочитали статью до конца. Надеюсь она была полезна и интересна.

Хотите следить за новостями нашего канала,подписывайтесь. Источник

Инструкция по самостоятельной диагностике привода

Ремонт моторчика стеклоподъемника — не такое сложное занятие, как может показаться на первый взгляд.

Делается это следующим образом:

Необходимо снять обшивку нужной двери, открутив шурупы.
Открутить ручку двери, а также пластик с внутренней стороны.
После этого нужно аккуратно вытянуть обшивку снизу вверх.
Отсоединить динамик, который закреплен в двери.
Через свободные отверстия нужно открутить шурупы, которые держат стекло
Важно: выкручивая шурупы, нужно соблюдать предельную осторожность, чтобы стекло не разбилось.

Стекло извлечь.
Далее нужно открутить механизм и извлечь его, при этом запоминая, где какой контакт был подсоединен, чтобы при замене все сделать в таком же порядке.
После извлечения можно разобрать моторчик, чтобы тщательно обследовать его и прочистить. Также почистить можно обмотку, только очень осторожно, чтобы не повредить контакты
Если контакты окислились, их необходимо заменить, а механизм собрать.
Замена стеклоподъемника и сборка происходит в обратном порядке.

Замена стеклоподъемника

Цена вопроса

На фотографиях ниже предоставлена информация о стоимости стеклоподъемника. Кроме этого, можно увидеть некоторые варианты этих устройств.

1. Стеклоподъемник Гранат (цена — 3560 рублей)

2. Стеклоподъемник Гранат на передние двери (цена — 3570 рублей)

3. Электростеклоподъемник Гранат (цена — 3630 рублей)

Как устроен привод стеклоподъемника?

Где-то в 80–90-х годах прошлого столетия, когда люди были не столь избалованы обилием зарубежного автопрома, иметь в собственной машине автоматический открыватель стекол считалось роскошью. Любой водитель, сумевший оборудовать двери таким приспособлением, считал необходимым продемонстрировать в действии свою «диковинку», а потому с удовольствием небрежно нажимал кнопочку привода, когда незадачливый пассажир пытался найти привычную ручку для открытия окна.

Но времена меняются и найти новое авто, в котором необходимо поработать ручкой, чтобы сделать глоток свежего воздуха, сейчас вряд ли получится. Электропривод дверей стал теперь такой же обыденной принадлежностью современного автомобиля, как зеркала заднего вида или стеклоочистители. Само устройство, отвечающее за подъем-спуск стекол, мало кому удавалось видеть, так как пока оно не ломается, никому и не придет в голову разбирать обшивку, чтобы просто поинтересоваться, что там жужжит и ползает. Попробуем рассказать об этом здесь.

Электропривод дверей авто

Привод представляет собой не что иное, как знакомый нам еще по школьным урокам физики примитивный электромоторчик для опытов, сила которого воздействует на редуктор из червячной передачи и зубчатой шестерни. В основе лежит якорь с роторной медной обмоткой, вращающийся в цилиндрическом корпусе, внутри которого находится статор. Центральный стержень оборудован «червяком», напоминающим спираль мясорубки. Когда происходит вращение ротора, червячная передача оказывает усилие на зубчатое колесо, выполняющее функции поворотной ручки.

Благодаря такому механизму происходит воздействие на подъемное приспособление, которое и приводит в движение стекло. Следует заметить, что для стеклоподъемника каждой двери предназначен свой мотор. Но, скорее, это зависит не от того, как расположены обмотка или контакты, а от удобства крепления на двери. На самих устройствах имеются соответствующие наклейки.

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Это интересно: Дергается при разгоне ВАЗ 2107 карбюратор

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи

При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Диагностика и устранение неисправностей стеклоподъемника

Как правило, привести в действие стеклоподъемник можно только после того, как ключ зажигание будет повернут в первое положение

Если при нажатии на кнопку включения механизма стеклоподъемника ничего не происходит, скорей всего он вышел из строя, поэтому на этом этапе, чтобы быстро устранить неисправность, важно правильно ее диагностировать.
Если стеклоподъемник не реагирует на включение кнопки, первым делом необходимо убедится в исправности самой кнопки включения, а также целостность плавкого предохранителя.
Если отказываются работать только стеклоподъемник задних дверей автомобиля или если они включаются только с центрального блока управления, то скорей всего неисправны кнопки включения задних механизмов автоматического поднятия стекол. В этом случае рекомендуется проверить питание на кнопках включения задних стеклоподъемников и при необходимости заменить их

В случае отсутствия питания проверяем целостность электрической проводки, идущей на блок кнопок управления стеклоподъемников задних дверей. О возможных неисправностей именно кнопок управления, а также как их быстро устранить не снимая и не разбирая смотрите в этом видео.

Такой же алгоритм диагностики неисправности передних стеклоподъемников. Если механизм не включается с главного блока управления или на оборот, то скорей всего проблема именно в кнопке либо в электрической проводке.
Если не получается привести в движение механизм стеклоподъемника в движение, возможно неисправен или сгорел электрический мотор. Чтобы убедится в этом необходимо снять карту двери и проверит тестером сначала, поступает ли на него питание, если поступает, то скорей всего проблема точно в двигателе и его придется заменить. Электрические моторчики стеклоподъемников, как правило, не ремонтируются, так как стоимость ремонта может составлять стоимость нового двигателя.
Также одной из распространенных неисправностей стеклоподъемников является механическое повреждение направляющих, по которым поднимается и опускается боковое стекло. Если стекло не открывается полностью, то скорей всего причина именно в этом. В таком случае необходимо заменить направляющую или весь механизм.
И напоследок, хочется отметить, что частое включение и выключение стеклоподъемника, может привести к преждевременному выходу из строя электропроводки и электродвигателя привода в движения механизма стеклоподъемника.

Не работает стеклоподъемник на Калине Список возможных поломок их ремонт

• Не работает стеклоподъемник на Калине, тогда приготовьте автомобильный набор инструментов и мы начинаем. Итак, кроме ящика с инструментами нам понадобится тестер, который можно приобрести в любом автомагазине или рынке.
• Учитывая, что нам придется бегать, крутиться, вертеться возле машины, необходимо просторное место, например площадка возле гаража или дома;
• Четко определяем какой стеклопакет в нерабочем состоянии;
• Открываем люк с левой стороны от рулевой колонки, так как там располагается блок предохранителей. Для этого достаточно поддеть отверткой клапан;
• Находим под маркировкой F2 (30), именно он отвечает за работоспособность цепи стеклопакета и изымаем;
• Проводим визуальную диагностику, «пробиваем» тестером. Варианта два: или он цел или же перегорел. В первом случае причина не в нем, во втором – в нем;
• Исходя из решения п. 5, проводим дальнейшие действия. Судя по всему предохранитель у нас цел. Переходим к центральному блоку управления стеклопакетами, который располагается на водительской дверце;
• С помощью отвертки очень аккуратно поддеваем полимерную крышку, так как можно поцарапать и она потеряет эстетичный вид, и достаем всю плату в сборе. Находим интересующий нас переключатель и проверяем посадку клемм проводов, целостность самой проводки. С помощью тестера прозваниваем переключатель, чтобы убедиться в его исправности, если же показывает замыкание, то он неисправен, следует заменить;
• После того как работоспособность подтвердилась, переходим к последнему этапу поиска, а именно в дверной проем. Для этого снимаем обшивку двери, в зависимости от того с какой стороны ищем причину. Перед нами будет видна картина в виде: непосредственно самого стеклопакета, спускового и подъемного механизма и электромотора с пучком проводов.

AutoFlit.ru

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

• Сгорел предохранитель или сломалось реле.

  Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

• Пробой проводов или фишка отошла.

  Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

• Неполадки с блоком управления стеклоподъемников.
• Механическая поломка внутри самой детали.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5

Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Блок управления стеклоподъемниками, какие функции выполняет

• Дает возможность быстро сменить конфигурацию функционирования при стоянке автомобиля либо проветривании салона.
• Автоматически закрывает все стекла (2 либо 4) при постановке ТС на охрану.
• Удаленная функция проветривания салона.
• Блок дает возможность запомнить положение стекол автомобиля при использовании противоугонной системы с последующим возвратом в изначальную позицию. Однако продолжительность стоянки для выполнения данной опции должна составлять менее часа. Хотя данный показатель зависит от изготовителя.
• Одним нажатием на клавишу управления можно быстро остановить открытие окна.
• Дает возможность управлять положением стекол из салона ТС.
• При наличии препятствия блок автоматически останавливается, во избежание повреждения окон.
• Позволяет заблокировать окна одним нажатием клавиши.
• Если в электродвигателе возникло замыкание, блок автоматическим образом отключит подъемники.
• При обрыве троса блок автоматически отключит двигатель управления.

Не работает стеклоподъемник — ремонт

Если на вашем автомобиле перестал работать стеклоподъемник, то на это может быть множество причин. Но, в целом, все проблемы можно объединить в две большие группы: сбои в электрике и механические дефекты механизма. В обоих случаях, все можно исправить своими руками. В рамках данной статьи, мы разберем основные проблемы из обоих групп.

Проблемы стеклоподъемников связанные с электрикой

Первое, что вам нужно сделать, это проверить целостность предохранителя, который отвечает за стеклоподъемники. Например, в «десятке», за это отвечает предохранитель с маркировкой F5. Если обнаружится, что он неисправен, то меняем его, если же он окажется целым, то нам следует произвести замер напряжения на клеммах электрического двигателя стеклоподъемников. Сделать это можно либо при помощи обычной двенадцати вольтовой лампочки, либо при помощи мультиметра

Если обнаружится, что напряжения нет, следует очень внимательно обследовать электрическую проводку системы стеклоподъемников, а также уделить внимание реле и блоку управления

Бывают случаи, когда после открытия кнопкой стекла, оно само тут же закрывается, или кнопка не функционирует, пока не повернете ключ зажигания, вам следует прочистить ее контакты, а также, в случае необходимости, произвести замену этого устройства управления.

Напомним, что в предыдущей статье мы рассматривали как сделать фаркоп своими руками.

Механические проблемы стеклоподъемников

Если вы обнаружите, что на электрический моторчик системы стеклоподъемников поступает электрический ток, но при этом стекла не движутся, значит, им что-то мешает, либо, что реже, неисправен электромотор.

Видео. Ремонт стеклоподъемника своими руками

По каким же причинам может не работать электромотор стеклоподъемников? Самой распространенной причиной, является залипание и западание щеток привода электродвигателя. Чтобы проверить данную проблему, вам следует провернуть ключ зажигания, нажать на кнопку стеклоподъемника и начать слегка постукивать по двери. Если стекла начнут двигаться, значит, проблема именно в этом. Чтобы ее исправить, вам необходимо демонтировать кожух с моторчика, а также демонтировать ротор электродвигателя системы. Теперь нужно при помощи наждачной бумаги мелкой фракции удалить нагар.

Если вы слышите при нажатии кнопки рычание, но стекло не двигается, то значит, механизм заело. В большинстве случаев это связано с тем, что сильно изношена пластиковая шестеренка, которая распложена в редукторе. Ее нужно заменить.

Если вы слышите при подъеме и опускании стекла очень громкий шум, то должен заменить подшипник, который расположен в редукторе электромотора системы стеклоподъемников.

В некоторых случаях, стеклоподъемники могут не работать даже после замены моторчика. Если в таком случае идет шум, то с высокой долей вероятности был перетерт тросик. Чаще всего это связано с тем, что произошла перетяжка стеклоподъемников.

Если стекло открылось, но закрываться не хочет, но при этом поддается поднятию руками, то проблема снова с тросиком, он либо порвался, либо просто выскочил из направляющих.

Иногда, при попытке закрыть стекло, оно просто дергается, но не двигается. Данная проблема связна с тем, что либо перекосилось стекло, либо в ролик или рельсу попал какой-то инородный предмет.

Иногда со стеклоподъемниками нет никаких особенных проблем, они просто плохо работают. В таких случаях, вам следует смазать все механические элементы и отрегулировать положение стекла. То же самое касается и случаев, когда движение стекла происходит очень медленно.

Возможна ли установка самодельного привода?

Такой вопрос возникает у многих «кулибиных». О такого рода устройствах информации нет. Да и нужно ли, если в наше время никаких особых трудностей с приобретением штатного оборудования нет? Одно время в продаже были небольшие коробочки, прилаживаемые прямо на обшивку вместо ручки, которую приходилось крутить тому, кто сидел возле двери. Сейчас уже вряд ли можно найти такие устройства не только в продаже, но и на складах ненужных вещей.

И еще один вопрос, который часто тревожит наших автовладельцев: целесообразно ли устанавливать такие подъемники от других автомобилей на двери машин ранних выпусков, не оборудованных электроприводами? Как говорится, для пытливых умов и умелых рук нет никаких преград. Но не надо забывать, что помимо моторчиков придется вносить изменения в электроцепь, снабжая ее дополнительными реле, выключателями и предохранителями. Если у вас нет опыта работы с электроникой, такие эксперименты весьма нежелательны. К тому же не рекомендуется вносить конструктивные особенности, не учтенные производителем. Если желание сделать тюнинг слишком сильное, обратитесь за помощью к специалистам автосервиса, которые смогут установить электропривод на ваш автомобиль.

• https://sanekua.ru/ustrojstvo-i-diagnostika-neispravnostej-elektricheskix-steklopodemnikov/
• https://smotriavto.ru/obsluzhivanie-i-remont/motorchik-steklopodemnika.html
• https://life-sovet.ru/pochemu-ne-rabotajut-steklopodemniki/
• https://carnovato.ru/motor-steklopodemnika/

Как устроена система управления стёклами

Внутри автомобильных дверей устанавливаются электрические двигатели, которые приводят в движение всю систему. Их ещё называют регуляторами. Помимо этих элементов, стеклоподъёмники включают в себя:

• выключатели;
• провода;
• моторчик;
• стёкла.

Двигатели имеют форму трапеции. За счёт этого стёкла свободно могут подниматься и опускаться, стоит только пользователю нажать на соответствующую кнопку. Современные автомобили оборудуются реле, контролирующими движение электрического тока. В некоторых моделях можно встретить автоматические выключатели, которые являются дополнением к предохранителю. Они обеспечивают нормальную работу всей системы и сокращают вероятность возникновения неисправности стеклоподъёмника вследствие поломки одного из моторчиков.

Конструкция системы управления стёклами может отличаться. Определяющим фактором является её тип.

1. Тросовые системы функционируют аналогично ручным. Отличие заключается в наличии кнопки, благодаря которой пользователь может активировать электродвигатель. В конструкцию дополнительно включаются шкивы, зубчатое колесо и трос.
2. Реечные подъёмники — это усовершенствованная и упрощённая модель тросовой системы. Движение стекла обеспечивается за счёт взаимодействия зубчатого колеса, вала электрического двигателя и зубчатой рейки.
3. Рычажные системы состоят из двух рычагов, которые заставляют стекло двигаться в нужном направлении.

Именно последний тип стеклоподъёмников является самым надёжным и долговечным.

Daewoo Nexia просто машинка › Бортжурнал › ЭлектроСтеклоПодъемники — part 4 — Замена напольного жгута, проводка дверей

Вроде все, а может быть что то и забыл — ездил неделю на разобранной машине(салон) и постепенно все проверял, доделывал

Начинаем снимать старую проводку —

Теперь покупаем провода, если я не ошибаюсь купил порядка 150-180 м разных проводов

Дорабатываем напольный жгут согласно схемы которую рисовал в прошлой части и устанавливаем вместо старого

Покупаем клипсы под стяжку, примеряем, отрезаем, мотаем антискрипом — закрепляем

Сделал разъем для подсветки ручек, прямо в него буду вставлять 3мм 12В диод, теперь если перегорит — проблем с заменой не будет — старый вынул новый вставил

Источник
