Какие задние тормоза установлены на Лада Веста: дисковые или барабанные?

Как работает антиблокировочная система тормозов (АБС) на Лада Веста зимой

Лада Веста уже в базовой комплектации оснащается несколькими электронными помощниками, которые делают вождение автомобиля более безопасным. Одна из таких опций называется антиблокировочная система тормозов с усилителем экстренного торможения (ABS+BAS). Проверяем, как работает ABS на Весте.

Какой способ торможения (с АБС и без) будет эффективней проверяли на зимнем полигоне. Замеры проводились на двух поверхностях: на чистом льду и на снежном покрытии. Сначала тормозной путь замеряли при включенной АБС, а затем без электронного помощника (вынимали предохранитель). На Весте были установлены шипованные шины Nokian Hakkapeliitta 8. Торможение начиналось со скорости 80 км/ч, результаты испытаний представлены в таблице:

Во время экстренного торможения срабатывает датчик перегрузки и начинает мигать аварийка.

Подводя итоги можно сказать, что на снегу тормозной путь с АБС и без отличается значительно. На льду или другом скользком твердом покрытии длина тормозного пути практически не изменилась.

Но! Стоит учитывать, что при отключенной антиблокировочной системе тормозов автомобиль во время торможения ведет себя не предсказуемо (возможны заносы). Все дело в устройстве системы тормозов, на машинах, где АБС конструктивно не предусмотрено на заднем контуре находится распределитель тормозных сил, который ограничивает давление в заднем контуре при резком торможении (задние колеса не блокируются). На автомобилях с АБС тормозная система устроена иначе, при резком торможении сигнал уходит на гидроблок, который решает, какое колесо и с какой интенсивности притормаживать. При отключенном АБС гидроблок блокирует все четыре колеса, что вызывает неконтролируемый занос при торможении. Вот почему не стоит затягивать с ремонтом при наличии неисправности (горит лампа АБС) в системе тормозов с АБС.

Как подобрать барабан

При подборе тормозных барабанов необходимо учитывать специфику конкретной модели автомобиля. Подобные системы устанавливаются на Лада Веста с двигателем объемом 1.6 л. Однако некоторые комплектации предполагают оснащение дисковыми тормозами (с мотором 1.8 л).

Лучшим способом подбора запчастей будет использование конкретного VIN-кода. Этот уникальный номер позволит избежать множества ошибки и легко найти запчасть, точно соответствующую конкретной модели.

На рынке широко представлены заранее разработанные ремкомплекты для восстановления тормозных барабанов. Причем они могут иметь кольцо ABS, или не иметь

Также стоит обратить внимание на наличие или отсутствие подшипника

Определиться с оптимальным набором запчастей надо во время осмотра транспортного средства. Так удастся предотвратить лишние затраты на ненужные элементы. При рассмотрении кольца ABS стоит учесть, что тормозные барабаны Лада Веста могут работать только с оригинальными элементами. Аналоги с другим набором зубьев попросту не способны обеспечить работоспособность системы.

Традиционно, лучшим выбором являются оригинальные запчасти. Но при желании можно отыскать по артикулу подходящие аналоги от сторонних производителей. Специалисты рекомендуют рассматривать решения от отечественных и итальянских компаний. Различия в цене между ними небольшие. Стоимость запчастей чаще всего зависит не столько от производителя, сколько от сроков поставки.

В каком случае следует менять колодки на Ладе Веста?

Профессионалы и любители советуют прибегать к замене колодок тогда, когда:

  1. Вышел срок службы тормозных колодок.
  2. Была изношена поверхность тормозных колодок в равномерном либо в неравномерном виде.
  3. Фрикционный материал колодок имеет толщину в 1 мм.
  4. Обнаружен заводской брак.
  5. Автомобиль плохо тормозит.
  6. При торможении слышен громкий скрежет.
  7. При нажатии на тормозную педаль осуществляется ее повышенная вибрация.
  8. Когда во время торможения начинается валяние по дороге автомобиля в разные стороны.
  9. Не срабатывает ручной тормоз.
  10. Резкое уменьшение в бачке тормозной жидкости.
  11. Когда появляется темный налет на колесе, означает, что фрикционная накладка еще цела, но металлическая стерта.
  12. На датчике тормозных колодок загорается индикатор на панели при неисправности.

DSC_9443 (Копировать)


Прокачиваем, как описано выше, тормозной механизм левого переднего колеса. Прокачиваем, как описано выше, тормозной механизм левого переднего колеса.

Аналогично прокачиваем тормозные механизмы другого контура.

При прокачке нужно следить за уровнем жидкости в бачке и доливать жидкость.

После прокачки гидропривода тормозов доводим уровень жидкости в бачке до нормы.

Существует еще более простой вариант замены тормозной жидкости.

Можно также частично заменить жидкость в гидроприводе сцепления. Полной замены жидкости без демонтажа всех узлов не произойдет, так как рабочий цилиндр сцепления, совмещенный с подшипником выключения сцепления, является своего рода «гидравлическим тупиком». Штуцер прокачки находится на середине магистрали, и через него всю жидкость заменить не удается. Перемешивание жидкости позволит несколько обновить ее.

Признаки истирания накладок

Перед каждым выездом автомобиля проверяют количество жидкости в емкости тормозной системы. Уровень должен находиться выше отметки min. Если он оказался ниже – это один из признаков истирания.

Другим признаком является сначала смягчение педали, а потом ее провал. Заметно увеличивается путь от нажатия педали до остановки машины.

При истирании накладок одного из колес ниже критической величины чувствуется занос автомобиля в противоположную сторону.

При выявлении таких признаков, стуков и скрипов осматривают колодки. Проверяют, не достиг ли их износ предельных значений. Для накладок предел толщины 2 мм. Предельный размер трущейся поверхности барабана 204,45 мм.

Самостоятельная установка задних дисковых тормозов на Лада Веста – детали и работа

Лада Веста с завода комплектуется задними дисковыми тормозами, однако доступны они не для всех комплектаций. А потому некоторые владельцы отечественной модели, которые купили ее в недорогой версии, хотят самостоятельно заменить барабанные задние тормозные механизмы на дисковые.

Компоненты

В такой ситуации есть 2 варианта развития событий:

  1. Произвести доработку в соответствии с заводской схемой;
  2. Приобрести компоненты у другого производителя.

ВАЖНО! Самовольное внесение изменений в конструкцию тормозной системы автомобиля, к числу которой и относится самостоятельная установка задних дисковых тормозов на Лада Веста, может быть расценено как нарушение ПДД. И вот, один из обладателей Lada Vesta в комплектации Exclusive рассказал, что он смог выяснить у работника АвтоВАЗа, какие именно компоненты необходимы для проведения замены барабанных тормозов на дисковые. И вот, один из обладателей Lada Vesta в комплектации Exclusive рассказал, что он смог выяснить у работника АвтоВАЗа, какие именно компоненты необходимы для проведения замены барабанных тормозов на дисковые

И вот, один из обладателей Lada Vesta в комплектации Exclusive рассказал, что он смог выяснить у работника АвтоВАЗа, какие именно компоненты необходимы для проведения замены барабанных тормозов на дисковые.

Как сообщил сотрудник завода, необходимости в замене балки и перепрошивке блока ABS нет, а это существенно ускоряет и удешевляет проведение работ.

Кроме того, на снимке отчетливо видно, что между осью и балкой имеется штатная проставка и именно к ней фиксируется пыльник. С завода ступица и диск идут раздельно, потому после самостоятельной установки задних дисковых тормозов на Лада Веста, отпадает необходимость в замене подшипников, если нужно заменить диск.

Все компоненты, необходимые для замены тормозов своими руками, представлены в таблице вместе с артикулами.

ПозицияАртикул
Правый кронштейн крепления шланга тормоза8450031136
Левый кронштейн крепления шланга тормоза8450031137
Гибкий шланг задних тормозов в сборе – 2 ед.8450031129
Задние тормозные колодки (полный комплект)11196-3502089-00
Шайба 1000001-000516870
Болт фиксации шаровой опоры21080-2904194-00
Шайба 1000001-000516870
Болт фиксации шаровой опоры21080-2904194-00
Задний левый тормоз (в сборе)8450031163
Задний правый тормоз (в сборе)8450031162
Винт крепления фиксатора21080610526810
Диск заднего тормоза8450031131
Ступица заднего колеса (в сборе)8450031130
Винт с головкой шестигранной формы00001-003836021
Правый защитный кожух заднего тормоза8450031686
Левый защитный кожух заднего тормоза8450031687
Болт М10-1,25-408450031161
Левый кронштейн крепления заднего тормоза8450031132
Правый кронштейн крепления заднего тормоза8450031133

Оценочная стоимость всего набора для самостоятельной установки задних дисковых тормозов на Лада Веста – порядка 30000 рублей.

Ход работ

ВАЖНО! Все работы были выполнены ателье Clubturbo, у которого на Драйве есть собственный бортжурнал – Лада Vesta Clubturbo. Некоторые компоненты они изготавливали самостоятельно. В первую очередь, снимается барабан Весты, для чего нужно открутить ступичную гайку, так как ступичный подшипник запрессован непосредственно в барабан

В первую очередь, снимается барабан Весты, для чего нужно открутить ступичную гайку, так как ступичный подшипник запрессован непосредственно в барабан.

ВАЖНО! Тормозной диск может быть без подшипника и кольца ABS, а потому, вероятно, подшипник и кольцо придется приобретать отдельно. Кольцо с барабана не подойдет. Для фиксации суппорта и кольца ABS необходима планшайба

Для фиксации суппорта и кольца ABS необходима планшайба.

Также в Clubturbo столкнулись еще с парой проблем:

  1. Трос ручника недостаточно длинный;
  2. Кронштейн на тросу стояночного тормоза не подходит к суппорту.

В данном случае можно пойти 2-мя путями – либо поставить новые тросы, либо поставить суппорт спереди, а также переработать кронштейн на суппорте под трос стояночного тормоза.

Как отличить подделку

Данный бренд хорошо себя зарекомендовал. Именно поэтому нередко возникают ситуации, когда под него изготавливаются подделки. Но почти всегда их можно распознать. Существует ряд признаков, по которым выявить их можно без труда:

  • на упаковке присутствуют надписи только на русском, а также на английском языках – наличие принтов с иероглифами говорит о контрафакте;
  • транспортировка и продажа – исключительно в качественном картоне с цветной печатью (если картон разваливается в руках по швам, то скорее всего это подделка);
  • на самом диске, его торце пробивается специальный номер и наименование производителя.

Для автомобилей ВАЗ использование данных дисков является предпочтительным. По заявлению компании аналогов деталей со столь же высоким качеством на территории РФ не производится.

Причины и признаки изношенных колодок

Определить необходимость замены или профилактического осмотра колодок можно по ряду характерных признаков. Неисправности заключаются либо в некачественных комплектующих, вызывающих разрушение фрикционного материала, либо в естественном износе.

Увеличенный ход стояночного тормоза

Так как Lada Vesta оснащается барабанными задними тормозами, то для нее этот признак актуален. В норме ручной тормоз поднимается на 3 или 4 щелчка. Признаком износа является подъём на 5-7 щелчков. При остановке на подъёме автомобиль катится при поднятом ручном тормозе – ручник не держит. Возможно, проблема заключается в растянутом тросе, но проверить колодки не помешает.

Датчик износа подаёт сигнал

На Весту в максимальной комплектации устанавливается датчик износа тормозных колодок. Когда накладка из фрикционного материала истончается до критического уровня, датчик при каждом торможении начнет издавать характерный звук. На некоторых автомобилях устанавливается датчик электронного типа, он сигнализирует об износе сигнальной лампой на панели приборов.

Снижается уровень тормозной жидкости

Если основной элемент тормозной системы находится в изношенном состоянии, то для его эффективного прижатия к диску или барабану суппорта цилиндры должны прилагать больше усилий, используя для этого больше жидкости. Соответственно, можно наблюдать снижение ее уровня. Объем тормозной жидкости может уменьшаться при неисправности цилиндров, повреждениях шлангов или магистрали.

Педаль тормоза с увеличенным ходом

Как и в предыдущем случае – если колодки достаточно изношенные, то для их прижатия нужны большие усилия, соответственно, ход педали увеличивается.

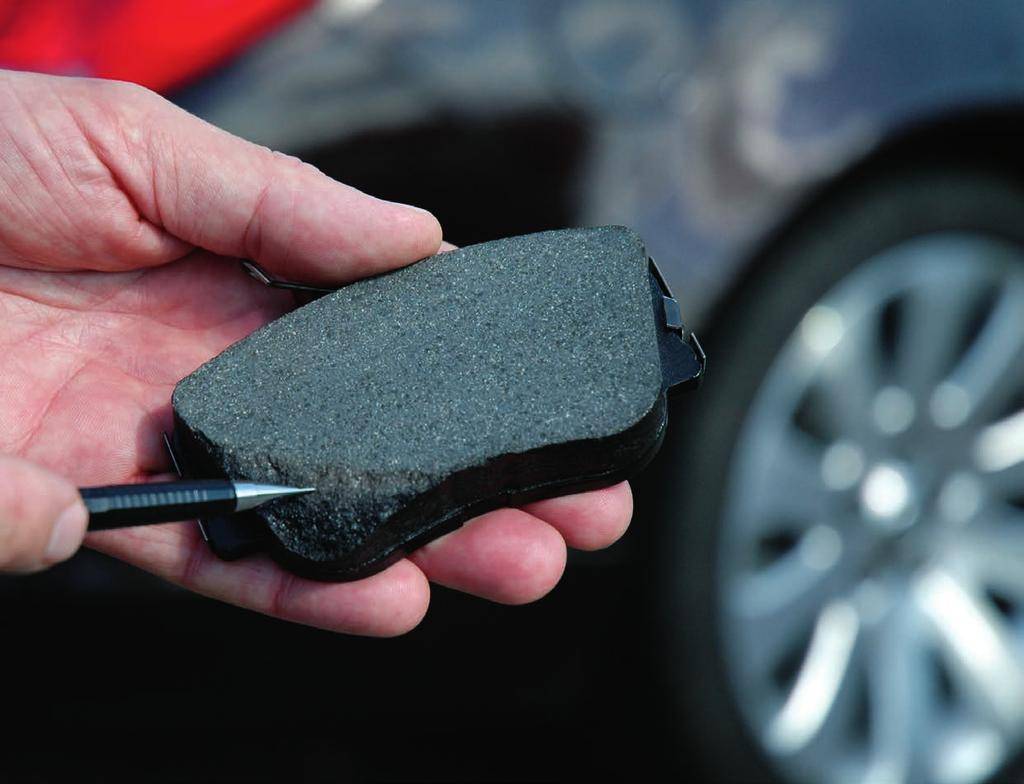

Повреждения колодок

На дисковых тормозах механические повреждения (отслаивания, сколы, трещины) можно увидеть невооружённым взглядом. Их можно обнаружить и на самих дисках.

Неравномерно изношенные колодки

Если на одной из сторон наблюдается увеличенный износ фрикционного материала по отношению к другому, то это может свидетельствовать о выходе из строя (заклинивании) одного из суппортов. Если его не поменять, то замена комплекта колодок ничего не даст – износ будет такой же неравномерный, а торможение неэффективным и даже опасным, так как машину будет уводить в сторону.

Увеличенный тормозной путь

Необходимо срочно заменить запчасти тормозной системы, если тормозной путь автомобиля стал неестественно большим. Низкая эффективность торможения может свидетельствовать о сильном износе передних колодок – они изнашиваются гораздо быстрее, чем задние, так как принимают большую нагрузку. Другой причиной может быть неисправность суппорта, негерметичность системы или низкий уровень тормозной жидкости.

Определить степень износа можно самостоятельно, по времени это занимает не более часа. Все, что нужно сделать – снять колеса и осмотреть фрикционный материал. В случае с барабанами нужно снять сначала их. Вместе с этим можно оценить состояние барабанов и дисков на износ, наличие трещин и других механических повреждений.

В самых запущенных случаях сигнализатором критического износа колодок станет скрежет при торможении. Это происходит, когда накладка стирается до основания, и металлические пластины колодок начинают тереться о диски или барабаны. Эксплуатация автомобиля при таком износе запрещена, так как может привести к заклиниванию барабанов и серьезным повреждениям дисков, в итоге их придется полностью заменить.

???? Замена задних тормозных колодок Лада Веста своими руками: фото

Первый и самый важный элемент безопасности автомобиля – тормозная система, поэтому её периодическая диагностика и замена расходных материалов являются обязательным условием при техническом обслуживании. В роли основного  и часто заменяемого расходного материала выступают тормозные колодки. О них мы сегодня и расскажем. А если быть точнее — о том, как заменить задние тормозные колодки на автомобиле Lada Vesta.

Для начала поближе познакомимся с устройством системы торможения задних колёс. На задней оси Лада Веста установлена тормозная система барабанного типа. После нажатия на педаль тормоза, тормозная жидкость посредством главного тормозного цилиндра и трубок приводит в движение поршни, которые в свою очередь раздвигают колодки в разные стороны и надавливают на барабан

Износ тормозных колодок может привести к перегреву барабана и заклиниванию колеса, поэтому так важно производить своевременную замену

Признаки износа тормозных колодок

Для точного понимания степени износа тормозных колодок, необходимо производить их периодическую диагностику. Диагностика занимает не более часа времени – необходимо попросту снять колёса и барабаны, и визуально оценить состояние фрикционных накладок. Заодно убедитесь в отсутствии трещин и излишнего износа барабана, диаметр внутренней части которого должен составлять менее 204,45 мм. Если диаметр окажется больше – барабаны также подлежат замене.

Если вы всё же пропустили момент износа, то при торможении со стороны задних колёс будет доноситься неприятный скрежет – это «встреча» двух металлических поверхностей – барабана и стёртых колодок. Эксплуатировать автомобиль в таком случае категорически запрещено, ведь одно из колёс в определённый момент может попросту заклинить. В лучшем случае вам придётся менять не только колодки, но и барабаны.

Замена тормозных колодок на Лада Веста

Для замены колодок вам понадобится не более 2 часов времени и следующий набор инструментов – отвертка, молоток, пассатижи и торцовый ключ на 36 мм. Выполните следующие действия:

  • Поднимите домкратом заднюю часть автомобиля и снимите колесо
  • Ослабьте стояночный тормоз, убедившись в устойчивости автомобиля
  • Извлеките колпачок ступицы при помощи отвертки и молотка

Открутите гайку ступицы ключом на 36 мм

Демонтируйте тормозной барабан

  • Подожмите отверткой и снимите с рычага колодки трос привода
  • Отсоедините от колодок стягивающие пружины

  • Извлеките пружинную скобу с помощью пассатижей
  • Аналогично снимите опору второй колодки

Достаньте распорную планку и переднюю тормозную колодку

  • Извлеките заднюю тормозную колодку из барабана
  • Отсоедините наконечник троса стояночного тормоза от рычага задней колодки

Спасибо за подписку!

Снимите регулировочный механизм, выведя его из зацепления

При сборке, хорошо прочистите узел и смажьте поверхность барабана специальной смазкой для тормозных механизмов.

Рекомендации

Напоследок дадим несколько рекомендаций по данной теме

И первое, что важно понимать – замена колодок должна производиться сразу на всей оси (4 колодки на двух колёсах). Крайне не рекомендуется выполнять замену колодок только для одного колеса — это может привести к неравномерности торможения

Во-вторых, не забывайте проводить своевременную диагностику – так вы избежите опасности в виде заклинившего колеса, а также продлите срок жизни тормозного барабана.

Соответствует ли тормозная система Лады Веста мировым стандартам?

Согласно информации, предоставляемой компанией производителем Лады Веста, любая комплектация поставляется с тормозной системой ABS+BAS. Причем тип тормозных колодок на передних колесах будет отличаться о тех, которые установлены на задних.

Это обусловлено меньшей стоимостью механизмов, которые использовались на автомобилях этой марки, созданных ранее. На передних колесах тормозная система Лады Веста будет представлять собой дисковый механизм, а на задних – барабанный.

Кроме антиблокировочной системы тормозов с усилителем экстренного торможения (ABS+BAS) все комплектации (Классик, Комфорт, Люкс) будут укомплектованы следующими модулями:

  • Электронной системой распределения тормозных усилий (EBD);
  • Системой помощи при трогании на подъеме (HSA);
  • Системой курсовой устойчивости (ESC);
  • Противобуксовочной системой (TCS).

Дисковые и барабанные тормоза

Дисковые тормоза, установленные на новые Лады, работают по принципу колодочного тормоза. Из-за того, что при остановке автомобиля части системы сильно нагреваются, они являются вентилируемыми, что позволяет обеспечить безопасность при езде.

Преимуществом этого типа тормозов является лучшее охлаждение за счет свободной циркуляции воздуха. При этом они быстрее очищаются от грязи и воды.

Расположение дисковых тормозов на передних колесах позволяет произвести торможение несколько быстрее, что помогает водителю избежать опасных ситуаций на дороге.

Система, установленная на задних колесах, также соответствует стандартам. При всех недостатках барабанных тормозов, они более надежны при езде по бездорожью, что также является плюсом новой Лады. Сочетание двух систем позволяет использовать преимущества их обеих, что в итоге сказывается на поведении машины на дороге.

Барабанные тормоза, установленные на новой модели Лада Веста более терпимы к пыльным и грязным дорогам, поэтому при езде по грунту или запыленной дороге машина будет тормозить также эффективно, как на ровном и чистом асфальте. Сочетание двух видов тормозных систем, установленных на новой Ладе, способствует увеличению эффективности торможения как в экстренной ситуации, так и при спокойной езде.

Безопасность

Новая Lada Vesta оснащена адаптивной системой, способной облегчить процесс торможения. Встроенная электроника настроена на определение скорости и силы нажатия водителем на педаль, за счет чего она мгновенно реагирует и ускоряет остановку автомобиля.

Также Лада Веста 2015 года имеет встроенную электронную систему распределения усилий. Ее работа начинается в то время, когда показатели тормозных усилий задних и передних колес превышают норму. В такие моменты система начинает перераспределять нагрузку, за счет чего управление автомобилем продолжается без заносов и других проблем, которые могут возникнуть во время движения.

Согласно представленным характеристикам, новая Лада имеет и систему курсовой устойчивости. Она производит следующие действия:

  • подтормаживание определенных колес в зависимости от ситуации,
  • изменение крутящего момента,
  • перенаправление передних колес.

Благодаря этому при повороте новая Лада Веста не начинает отходить в сторону от траектории за счет подтормаживания заднего внутреннего колеса. Все это обеспечивает высокий уровень безопасности при езде, что отличает автомобиль от прежних версий. Также встроенная электроника позволяет сохранять хорошую управляемость автомобилем.

Дешевизна и простор внутри

Дверь открылась легко, с полприкосновения к ручке, и так же приятно и легко захлопнулась. На переднем пассажирском кресле с моим ростом (181 см) просторно — коленки никуда не упираются, ремень регулируется по высоте и не трет ключицу. Есть трехступенчатый подогрев сидений и подстаканники. Подстаканники неглубокие, пользоваться неудобно: на сильных кочках горячий кофе может вылететь и ошпарить коленку.

Интерьер не удивил. Много дешевого, «разношерстного» пластика, какие-то «детские» разноцветные вставки на панели и картах дверей, панель приборов с оранжевыми шкалами «а-ля спорт», которые отвлекают от цифирных значений. Само расположение кнопок, удобство и диапазон настройки сиденья и руля вопросов не вызывает. Регулируется здесь, кстати говоря, даже поясничный подпор, что редкость для этого класса.

На задних сиденьях комфортно. Перед коленями, как и над головой, остается приличный запас. Сиденья отформованы для двоих, но, так как тут есть средний подголовник, можно ездить и втроем, запас пространства в талии и плечах это позволяет. Но двоим все же удобнее. Парочке предоставлен подогрев сидений и центральный подлокотник с подстаканниками. Также есть USB и 12-вольтовые разъемы для зарядки на выбор.

Багажник вызвал восхищение — по-другому не скажешь. Я не то, что в «экономе», в С-классе не помню ни у кого такого продуманного до мелочей багажного отсека. Объем — 480 литров, правильная прямоугольная форма. Справа — закрытая ниша для мелочей. Слева — несколько отсеков под мелочи и сеточка. Есть куча крючочков, розетка на 12 Вольт, две ниши в фальшполе и сдвижная полочка. Низкий поклон инженерам!

Качество изготовления

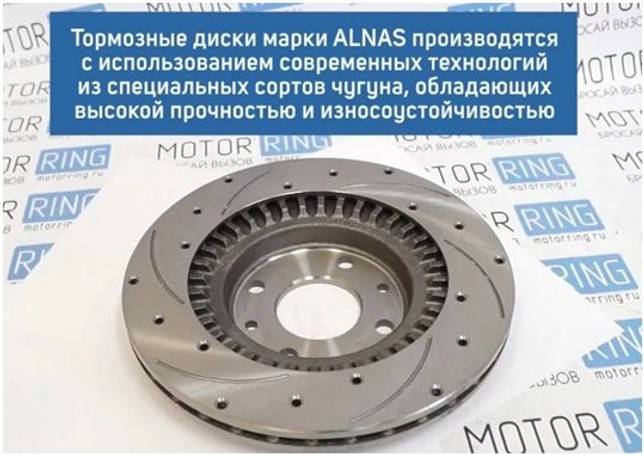

Применяется специальный сплав для изготовления тормозных дисков Алнас. Причем вне зависимости от диаметра – 13, 14 или 15 дюймов. Он относительно мягкий, потому тормоза срабатывают всегда на «отлично». Вне зависимости от дорожных условий

Но важно помнить о том, что диск сильно нагревается даже при торможении в нормальном режиме

Важно стараться избегать заезжать в лужи сразу после оттормаживания. Так как это может привести к возникновению трещин на поверхности диска

Как следствие – поломка, необходимость замены. Существует несколько модификаций таковой детали – причем различаются они не только в зависимости от марки, модели автомобиля. В продаже можно найти версию «спорт».

Поверхность таких дисков снабжается специальными бороздами, а также вентиляционными отверстиями. Они лучше тормозят за счет отвода воды и газов через такие борозды. Вентиляционные отверстия позволяют быстрее охлаждать перегретый материал

Но важно помнить, что работа таких дисков сопровождается специфическим гулом

Существует также отдельное подразделение данной компании – ATC. Производство деталей под данным брендом располагается в Китае. Контроль качестве также высок. В свою очередь бренду Alnas покупатели в РФ доверяют несколько больше – и совсем не зря. Контроль качества на производственной базе в Альметьевке, где находится завод Алнас, высок. Перед продажей продукция обязательно проходит несколько различных тестов.
