Управление коробкой автомат на автомобиле и эксплуатация АКПП

Трогаемся правильно на АКПП

В последние годы всё больше автомобилей оснащается кнопкой пуска двигателя START-STOP-Engine (SSE), которая включает зажигание и производит запуск мотора. Система выгодна тем, что одновременно служит противоугонным средством, реагирующим на «родной» электронный ключ автомобиля: при его отсутствии внутри машины рамочная антенна в дверях, заблокирует замки на них и остановит двигатель.

Система SSE может быть установлена как в заводской комплектации, так и самостоятельно.

Варианты запуска двигателя при наличии кнопки SSE:

• С поворотом ключа и нажатием кнопки.
• Без использования ключа.
• С использованием педали тормоза.
• Без использования педали тормоза.
• С задержкой пуска или без задержки.

Последовательность действий для того, чтобы привести авто в движение, будет такая:

1. Сели на водительское место, пристегнулись.
2. Настроить положение сиденья. Для этого нужно отодвинуть его от руля таким образом, чтобы при положении спинки около 100⁰ можно было без труда достать ступнями до педалей (ноги при этом должны быть немного полусогнутыми). Колени располагаются на одном уровне с бёдрами. Между сиденьем и сгибом коленей должен оставаться промежуток в 2 пальца, а ягодицы должны быть максимально близко к спинке сиденья.
3. Руки при правильно регулировке сиденья должны лежать в положении правая рука – «З часа», левая – «9 часов», если представить руль как циферблат часов.

   Правильная посадка в автомобиле

4. Настроить зеркала. Все три зеркала должны максимально дополнять друг друга, минимизируя «мёртвую зону», недоступную для обзора. Настройка их осуществляется в процессе стоянки.
5. В левое зеркало при наклоне головы к плечу должны быть видны заднее крыло нашего авто и дорожное полотно с разметкой. Дорога должна занимать не менее 60% отражения в зеркале.
6. В правое зеркало при наклоне головы к продольной оси машины должно быть видно заднее крыло, а при нормальном положении головы – часть заднего бампера.
7. Линии горизонта в обоих зеркалах выставляются по принципу 40% — небо, 60% — земля.
8. Салонное зеркало сводит воедино информацию, получаемую водителем, дополняя виды в левом и правом зеркалах. Для его регулировки занимают в кресле удобное положение и регулируют так, чтобы максимально отображалось заднее стекло автомобиля.
9. Иногда на зеркала наклеивают круглые параболические отражатели, увеличивающие угол обзора. Но начинающим водителям ими лучше не пользоваться, так как они искажают расстояние до реальных объектов.
10. Убедились, что рычаг включения коробки-автомата стоит в положении «парковка» P. Стоит в другом положении – переключили в указанные!

    Рычаг коробки в положении парковка

11. Нажали педаль тормоза до упора, завели авто ключом или кнопкой запуска. Педаль тормоза всё ещё нажата!
12. Рычаг выбора режимов коробки передач переводится в режим «драйв», или D.

Подробнее обязательно смотрите видео:

Чего не любит АКПП?

1. Непрогретая АКПП не любит нагрузки и больших скоростей
Даже если на улице лето, первые несколько километров (или хотя бы 5-10 минут), старайтесь двигаться на небольшой скорости, без резких ускорений. Подождите, пока масло в двигателе и коробке прогреются до приемлемой температуры. Не забывайте, о том, что коробка прогревается в разы медленнее, чем мотор.

А зимой, перед началом движения, можно дополнительно погонять масло в коробке, поочередно перемещая ручку селектора в различные режимы, задерживая рычаг на каждом из них. Можно даже чуть постоять на включенном для движения режиме. Педаль тормоза при этом, конечно же, должна быть нажата.

Также в холодное время года для более быстрого прогрева АКПП первые несколько минут можно проехаться с включенной кнопкой зимнего режима.

2. Избегайте бездорожья.
Автомобили вообще, а «автомат» особенно, не любят пробуксовки колес. По этой причине избегайте резких нажатий на педаль «газа» на поверхностях с неоднородным покрытием.

Если же ваш авто застрял — не вздумайте даже пытаться выехать на «Драйве»! Для этого есть «L» или «1» передача. Но для начала, по возможности, не допуская пробуксовки колес, постарайтесь отъехать по свой же колее назад.

Езда по бездорожью — это отдельная история, но лучше лишний раз поработать лопатой, поддомкратить авто или привлечь кого-либо, чем давить на «газ» с надеждой на чудо.

4. Не буксируйте тяжелые прицепы на авто с АКПП!
Из-за особенностей устройства «автомат» категорически не любит большой нагрузки (КПП начинает перегреваться и чрезмерно изнашиваться). Поэтому буксировку другого авто или тяжелого прицепа лучше доверить механическому собрату.

3. Не буксируйте неисправный авто с АКПП!
По возможности не таскайте «автомат» на «галстуке», в смысле на буксире. Но если других вариантов нет, то лишний раз загляните в инструкцию по эксплуатации вашей АКПП.

Скорее всего там будут жесткие ограничения. Буксировка «автомата» как правило разрешена со скоростью не более 30-50 км/ч и на расстояние не более 30-50 км, (во избежание перегрева).

Буксировать «автомат» желательно с работающим двигателем, т.к. при этом будет происходить нормальная смазка механизмов коробки.

Внимание: некоторые авто с АКПП буксировке не подлежат вообще!

www.AutoPrepod.ru

Езда за городом на автомате

Вождение автомобиля с АКПП за чертой города пользуется большим спросом. Если вы эксплуатируете ее правильно, то движение будет проходить плавно, без рывков с качественным контролем оборотов. Трансмиссия практически специально разработана для дальних дистанций, ведь автомобиль сам выбирает необходимое ему положение.

Управление АКПП не считается чем-то очень сложным и невероятным. Долго учиться такому способу не придется, ведь, как известно, он гораздо проще механики. Машина практически едет сама, скорости переключаются автоматически, а нога видит всего две педали. Вождение АКПП – это простой процесс, которому пошагово обучают в автошколах.

Как устроена коробка АТ

АТ — автоматическая трансмиссия, в которой используется автоматическая коробка переключения передач (АКПП), благодаря которой упрощается управление автомобилем. Водителю не приходится переключать передачи при изменении скорости — всё происходит автоматически.

На заметку! В Европе и США более 80% продаваемых авто оснащены АТ трансмиссией, в России – около 50%. Причем в премиум-сегменте 80% всех машин оборудованы автоматом.

Устройство коробки

Если в автомобиле имеется АТ трансмиссия, скорости переключаются в автоматическом режиме, работа которого обеспечивается гидравлическим трансформатором.

Элементы АКПП:

• гидравлический трансформатор — осуществляет передачу усилия от двигателя к колесам;
• планетарная передача — выполняет передачу крутящего момента к элементам АКПП;
• фрикционная муфта — переключает передачи, получив сигнал от ЭБУ;
• обгонная муфта — предохраняет детали АКПП и фрикционную муфту от механических повреждений;
• соединительные механизмы — разные валы, барабаны и шестеренки.

Принцип действия

Первые АКПП появились в 30-е годы прошлого века. Конструкция современных автоматов далеко ушла от первых агрегатов, но принцип их действия почти не поменялся.

АКПП условно делится на три части:

• гидравлическую — она отвечает за передачу крутящего момента;
• электронную — переключает режимы и обеспечивает связь с системами автомобиля;
• механическую — переключает скорости.

Как работает АКПП:

1. Когда включается двигатель, в трансформатор поступает масло и давление растет. Начинается вращение кольца насоса. После того как активируется скорость, а топливо поступает через акселератор, происходит ускорение «нагнетателя».
2. Благодаря рабочей жидкости запускается вращение. Ее поток поочередно запускает колеса — реакторное и турбинное.
3. Колеса автомобиля благодаря вращающему моменту начинают движение. После достижения определенного уровня скорости, элементы совершают одинаковое движение. Жидкость, поступая в реактор, обеспечивает его вращение, а система работает подобно гидравлической муфте. Когда возрастает сопротивление, например, при подъеме вверх, агрегат прекращает движение.
4. При достижении определенного уровня скорости происходит переключение передачи. ЭБУ отправляет сигнал на остановку пониженной передачи. Переключается она без потери эффективности за счет наличия масла в клапане. При уменьшении скорости передача переключается в обратном направлении.

Когда двигатель глохнет, в гидротрансформаторе пропадает давление, поэтому запустить авто «толканием» невозможно.

Достоинства и недостатки

АТ и АКПП имеют массу преимуществ, поэтому широко внедряются в современные авто. Но если бы эта система была безупречной, не стали бы выпускать АМТ.

Плюсы:

• комфортное управление;
• повышенная безопасность движения — водителю не приходится отвлекаться на переключение скоростей;
• комфортность еэды — в авто с АКПП нет проблем при начале движения и остановке, как в механике;
• снижается износ мотора.

Многие водители авто с МТ бывали в ситуации, когда они, забыв, что машина стоит на скорости, включали зажигание. В результате авто совершало «прыжок» вперед. В машине с АТ такого произойти не может.

Минусы:

• более высокая стоимость автомобиля;
• большой расход топлива;
• АКПП требуется тщательный уход — нужно часто менять масло и т. п.;
• дорогой ремонт;
• невысокий КПД;
• имеются особенности использования 4АТ в зимнее время;
• если аккумулятор разрядится, авто не получится завести «с толкача».

На заметку! Во время каждого техосмотра рекомендуется проводить калибровку АКПП, чтобы увеличить срок ее службы.

Почему запрещено буксировать авто с АКПП

Среди автомобилистов принято считать, что нельзя буксировать автомобиль на автомате. Это так, но только отчасти. В отличие от механики, где при буксировке вхолостую крутится несколько шестерён, в автомате задействуются все механизмы, что может вызвать перегрев и поломку.

Поэтому опытные автовладельцы утверждают, что буксировка авто с АКПП на одну ось в 25 км при скорости 50 км/ч не способно навредить. Потом надо сделать остановку на 1,5 часа для остывания агрегата и снова в дорогу. Кстати, если авто с приводом на заднюю ось, то достаточно просто убрать карданный вал. Если нет времени, то грузитесь частично: при переднем приводе – перед, а заднем – заднюю часть. Полноприводные авто вообще на буксире возить не следует, или же придётся снимать кардан. Либо полная погрузка на автоэвакуатор, что в итоге выйдет дешевле.

Лучше всего буксировать авто с АКПП с полной погрузкой

Режим «Драйв» коробки автомат

Основной режим движения при вождении машины автомат – это драйв «D». Если рычаг перемещен в режим «Драйв», то движение автомобиля может осуществляться на всех передачах: первой, второй, третьей четвертой и так далее. Переключение между ними будет осуществляться автоматически, в зависимости от скорости автомобиля и оборотов двигателя.

Рычаг коробки передач в некоторых АКПП может быть обозначен дополнительной кнопкой «Overdrive». Она является аналогом пятой скорости в механической коробке, использовать ее в городе не целесообразно. Но использование данной функции при движении по загородным трассам значительно сэкономит ваше топливо.

Частой ошибкой начинающих автолюбителей и водителей со стажем является удержание машины на уклоне в режиме «Драйв» во время кратковременных остановок, лишь при помощи педали газа. Такой прием грозит преждевременной поломкой автомата. Поэтому при движении на подъеме с частыми остановками, например, в пробке, не ленитесь использовать тормоза.

Автоматизированная коробка передач

Не каждый автомобиль, который сам переключает передачи и не имеет педали сцепления, оснащен автоматической коробкой передач. В некоторых из них установлена механическая коробка передач с «прикрепленным» роботом, который и переключает передачи.

Это не коробка автомат! В роботе имеется сухое сцепление, которым управляет машина, а не человек. Сцепление легко испортить во время медленного движения в гору, например, при выезде из подземного гаража. Робот, чтобы сохранить плавность хода, заставляет двигаться на «полувыжатом» сцеплении, что приводит к его более быстрому износу.

Практические занятия

Установите селектор, в необходимый режим, выполнив следующие действия:

1. Запустите двигатель (переключить рычаг получится только при заведенном двигателе).
2. Выжмите педаль «тормоза».
3. Нажмите нужную кнопку режима, расположенную на селекторе (если в этом есть необходимость).
4. Выберите положение, соответствующее необходимому направлению движения машины: «D» — транспортное средство поедет вперед, «N» — нейтраль, машина будет стоять на месте, или покатится под уклон, «R» — поедет назад. При включении выбранной водителем передачи автомобиль не начнет движение, а когда отпустите педаль «тормоза» — машина поедет. Учитывайте этот нюанс, не убирайте ногу с «тормоза» раньше времени во избежание ДТП.

Автоматические коробки распознают команды водителя по нажатию педали «газа»: плавный разгон, постепенное переключение скоростей обеспечивается нажатием с небольшим усилием. Интенсивный разгон, необходимый при обгонах, достигается выжимом педали «газа» в пол, при этом АКПП сначала включит передачу ниже, затем авто начнет разгоняться. Учитывайте: от момента выжима педали «газа» до разгона транспортного средства происходит небольшая задержка, примерно одна секунда, это время неощутимо при неспешной езде, а в условиях обгона может быть фатальным.

Решив остановить движение автомобиля, нажмите педаль «тормоза». При кратковременной остановке, на светофоре, не переводите селектор с положения «D» — продлите ресурс внутренних механизмов АКПП.

Держите педаль тормоза нажатой после остановки машины в ситуациях:

1. Длительные остановки (пробки), нажатая педаль тормоза позволит мотору отдохнуть, не будет зря сжигаться горючее, используйте положение «N».
2. Машина стоит на уклоне, селектор не переведен в позицию «Р».

Вышеуказанная инструкция для «чайников» позволит управлять автомобилем с коробкой автомат. Учтите: лучше сразу научиться правильному вождению, чтобы не нанести вред АКПП. Исправить вредные привычки управления транспортным средством сложно.

Режимы работы автоматической коробки передач

Если вы ни разу не ездили на автомобиле с автоматической коробкой, нужно сначала узнать, какие есть режимы работы у коробки, как они обозначаются на панели и как ими пользоваться. Неправильное управление может привести к поломке коробки и дорогостоящему ремонту.

Все управление коробкой передач осуществляется через ручку, ее определенное положение включает определенный режим работы. На разных моделях АКПП количество режимов может быть разным.

Основные режимы работы АКПП

• P — Parking (парковка). Является аналогом ручника на «механике». Этот режим включается, когда машина стоит на парковке. При таком положении ручки передние ведущие колеса блокируются не прижатием тормозных колодок, блокировкой выходного вала трансмиссии.
• N — Neutral (нейтральное положение). Колеса и вал не заблокированы, но и не связаны с двигателем. В таком положении машина может двигаться накатом. Если оставить автомобиль на стоянке в таком положении, то машина может покатиться под уклон, поэтому нельзя оставлять машину на парковку при таком режиме. Это положение используется при буксировке автомобиля.
• R — Reverse (задняя скорость). Включает движение задним ходом. Для того, чтобы тронуться задним ходом надо нажать на педаль тормоза, перевести селектор в положение «R», отпустить тормоз, нажать газ.
• D или A— Drive или Automat (основной режим движения). Используется во время езды в режиме автоматического переключения скоростей.
• L или B или цифра 1 — Low (режим пониженной передачи). Аналог первой передачи на «механике», который предполагает езду на пониженной скорости. На некоторых моделях режим B включает блокировку дифференциала.
• M — Manual (режим ручного переключения скоростей). Используется когда водителю требуется самому включать нужную передачу. Работает по аналогии с механической коробкой, только в более упрощенном варианте. Управление коробкой передач при этом режиме происходит за счет специальных кнопок «+» и «–» (подрулевых лепестков).
• S или PWR — Sport или Power (спортивный режим). При этом режиме переключение передач происходит при высоких оборотах двигателя без потери скорости. Подразумевает возможность быстрого разгона и набора скорости, например при обгоне. Также используется для активной езды на максимальных оборотах двигателя.
• O/D — OverDrive. Овердрайв — это повышенная передача, этот режим представляет собой аналог пятой передачи в механической коробке. Режим овердрайв используется при езде за городом с ровной скоростью свыше 50 км/ч, при езде на высокой скорости. Он экономит расход топлива.
• D3 или O/D OFF — отключение овердрайва.
• W или S или цифра 2 — Winter или Snow (зимняя езда). Подразумевает трогание с места и езду не выше второй скорости. Используется в зимний период при плохих дорожных условиях.
• «3» – режим движения не выше третьей передачи.
• E — Economic (экономичный режим).
• Shift lock — кнопка разблокирования селектора коробки при заглушенном моторе. АКПП автоматически блокируется когда выключен двигатель. То есть, чтобы перевести селектор в положение Drive из положения Parking, нужно сначала завести мотор, при заглушенном моторе сделать этого не получится. Но если нажать кнопку Shift lock, то можно будет перевести селектор в любое положение. При нормальной работе АКПП эту кнопку лучше не использовать, она предназначена для механиков, которые ремонтируют автоматические коробки.
• Kick-down — «пинок вниз». Нечто вроде пониженной передачи на «механики». Нажатие этой кнопки позволяет резко набрать высокую скорость путем переключения на пониженную передачу. Кнопка находится под педалью газа. При резком нажатии на газ до упора происходит включение kickdown.

Как это работает: зачем нужен ручной режим в АКПП

То же касается ситуаций, когда серпантин ведет наверх – в отличие от волнистой трассы, где можно сэкономить, повысив передачу, на крутых горках передачи придется понижать. Чтобы легче было преодолеть их. Зачем, если автомат сам понизит передачи? Можно и не понижать, но если спуск-подъем-поворот-спуск-подъем, куда проще будет контролировать ситуацию самому.

Итак, вы собрались ехать в Крым (если еще не в пути). Скажем, вы решили ехать на курорт из Киева. Разумеется, на автомобиле

Что важно при езде на большие расстояния? Правильно, экономия. Конечно, некоторым важно еще и доехать побыстрее, но сейчас о тех, кто хочет сэкономить

Интересно почитать: Где взять выписку из поквартирной карточки

Обслуживание АКПП с типтроником

Самым главным в обслуживании является замена смазывающей жидкости в автомате с типтроником. Для коробки определенной компании-производителя используется родное масло. Кроме оригинала можно заливать аналоги в коробку автомат. Но последние должны соответствовать стандарту оригинала.

Какое масло используют для заливки в Типтроник

Если же автовладелец не может найти мануал по эксплуатации коробки передач, то он может узнать у опытных механиков сервис-центра. А также есть возможность обратиться в дилерский центр. Там подскажут какое масло понадобится для замены отработанной жидкости в АКПП с типтроником.

Если нет оригинала, то рекомендуется приобретать аналоги по вязкости, не уступающие маслу от производителя. А также все технические параметры должны совпадать.

Через сколько меняют масло

Эксперты советуют полностью менять масло в АКПП с типтроником при эксплуатации в экстремальных условиях через 60 тысяч километров, а частичную замену делать через 30 тысяч км пробега. К тяжелым условиям для автоматической коробки передач относятся:

• холодные или жаркие времена года с экстремально низкой или высокой температурой;
• простои в пробках до двух трех часов в день;
• движение по грунтовым и проселочным дорогам;
• буксировка других автомобилей или груза.

Особенно важно следить за маслом во время буксировке и не допускать перегрева. После длительного буксирования тяжелого груза, эксперты советуют сделать полную замену смазывающего средства

Плюсы и минусы автоматической КПП

На каждый вид трансмиссии найдется свой любитель. В связи все с большим распространением автоматических КПП следует обозначить их плюсы и минусы для грамотного подбора под нужды автовладельца.

Плюсами являются:

• автоматическое переключение передач, при котором не нужно отвлекаться, что особенно актуально для начинающих водителей;
• облегченный процесс трогания с места;
• более щадящая эксплуатация ходовой части и двигателя благодаря работе гидротрансформатора;
• улучшенная проходимость в большинстве условий.

К минусам можно отнести:

• не подходит для любителей быстрых разгонов;
• более низкая приемистость по сравнению с аналогичным автомобилем с МКПП;
• невозможно завести с толчка;
• буксирование нежелательно и возможно только при соблюдении определенных условий;
• неправильная эксплуатация приводит к поломкам;
• дорогой ремонт и обслуживание.

При правильном эксплуатировании машины с АКПП ресурс коробки достаточно высок и практически не уступает МКПП. Комфортность вождения, особенно в городских условиях, доставит немало приятных минут.

Из чего же, из чего же сделаны коробки-автомат

Итак, классическая АКПП состоит из:

• гидротрансформатора. Состоит из насосного и турбинного колес, реактора;
• масляного насоса;
• планетарного редуктора. В конструкции шестерни, наборы муфт и фрикционы;
• электронной системы управления – датчики, гидроблок (соленоиды + золотники-распределители), рычаг селектора.

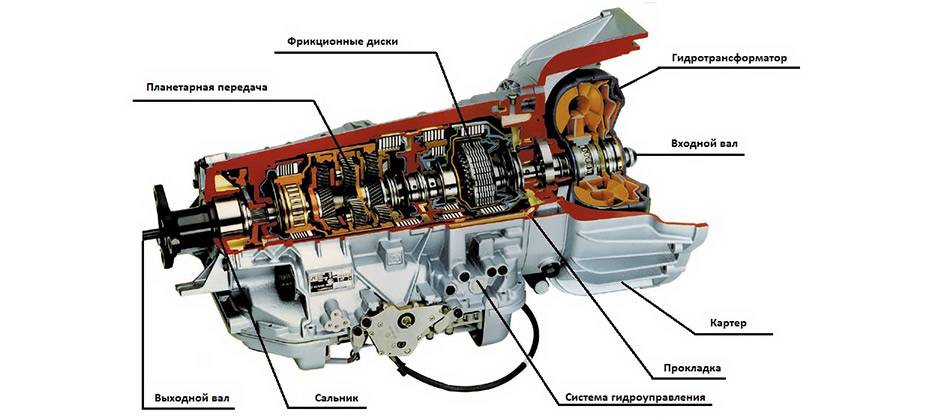

Устройство АКПП

Это основные элементы и они всегда одинаковые.

Гидротрансформатор — в АКПП выполняет функцию сцепления: передает и увеличивает крутящий момент от двигателя к планетарному редуктору и кратковременно отсоединяет трансмиссию от двигателя, чтобы переключилась передача.

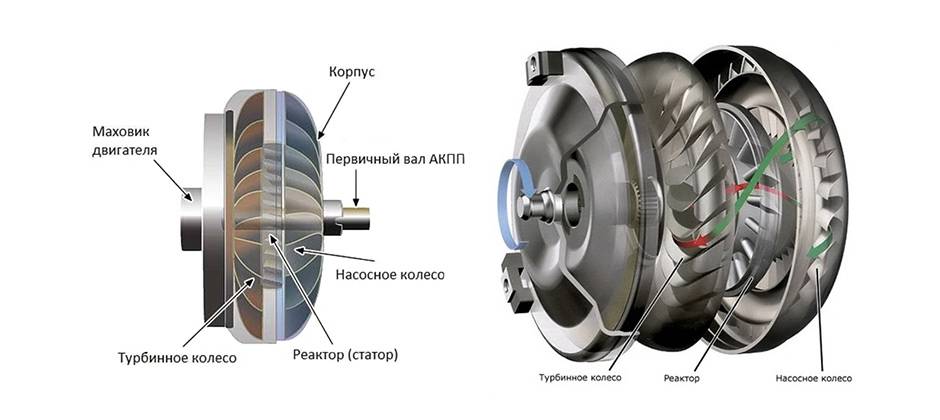

Гидротрансформатор, схема

Насосное колесо соединено с коленвалом двигателя, а турбинное колесо – с планетарным редуктором через вал. Между колесами расположен реактор. Колеса и реактор оснащены лопастями определенной формы  Все элементы гидротрансформатора собраны в одном корпусе, который заполнен жидкостью ATF.

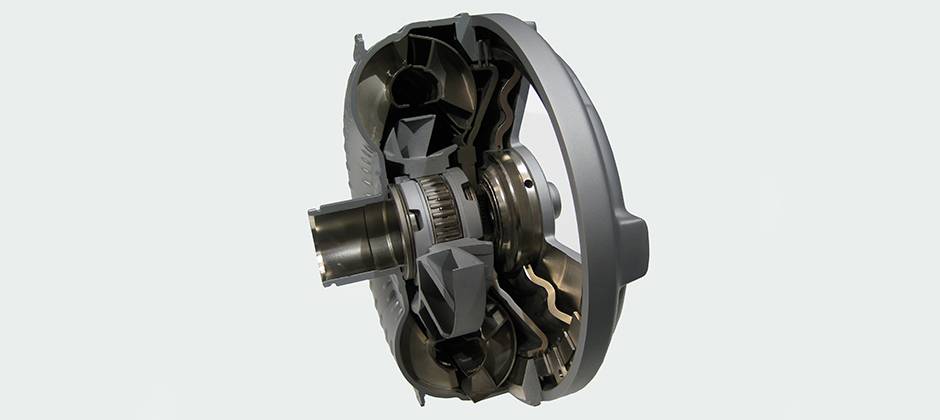

Гидротрансформатор

Планетарный редуктор. Состоит из нескольких планетарных передач.

Каждая планетарная передача состоит из солнечной шестерни, водила с шестернями-сателлитами и коронной шестерни.

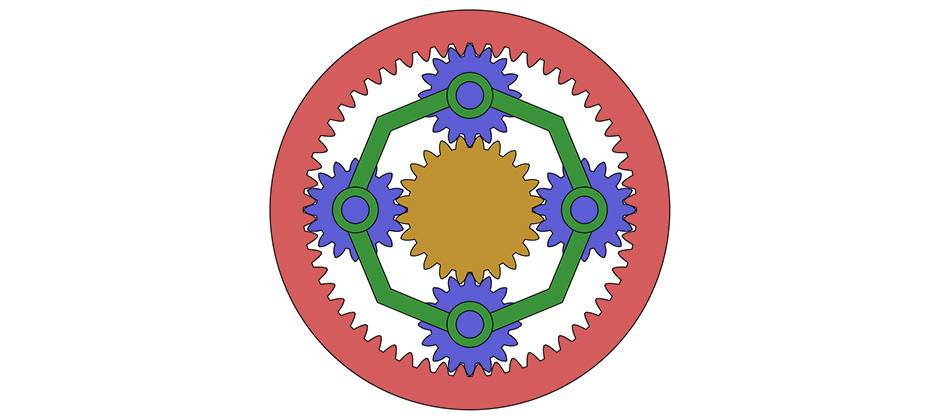

Планетарная передача

Любой элемент планетарной передачи может вращаться или блокироваться (как мы писали выше, вращение передается от гидротрансформатора).

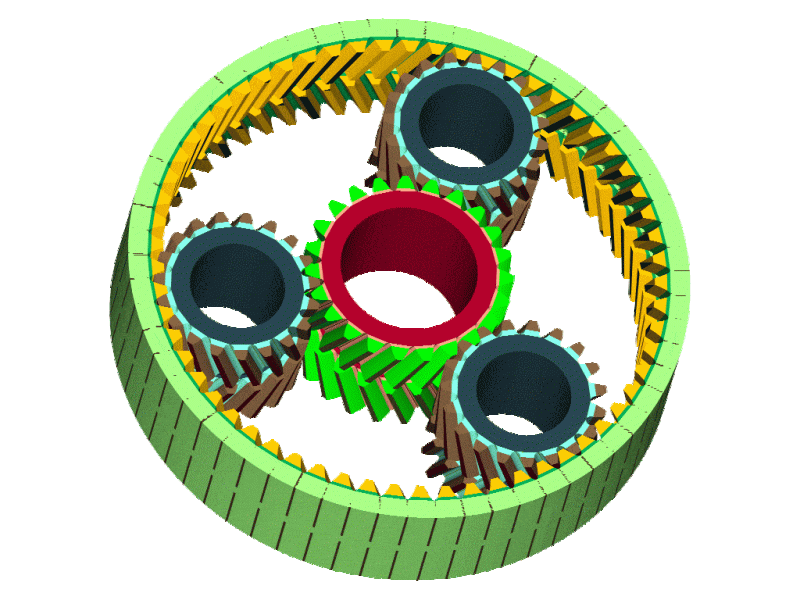

Схема работы планетарной передачи

Чтобы переключить определенную передачу (первую, вторую, заднюю и т.д.), нужно заблокировать один или несколько элементов планетарки. Для этого используются фрикционные муфты и тормоза. Подвижность муфт и тормозов регулируется через поршни давлением рабочей жидкости ATF.

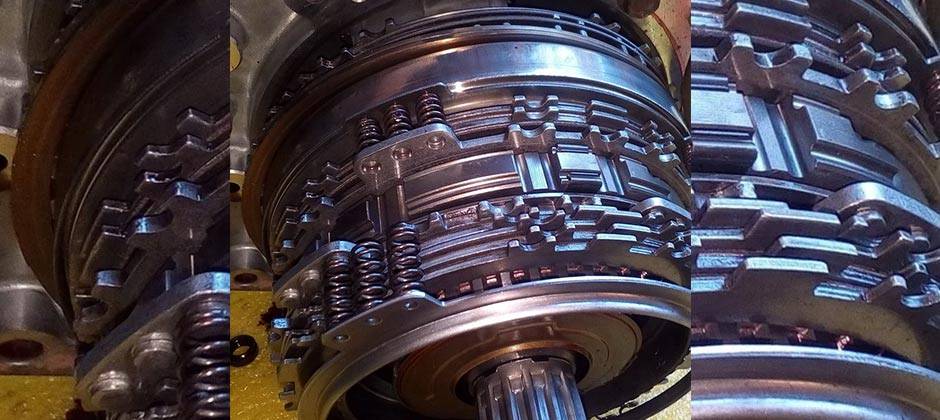

Фрикционные диски (муфта)

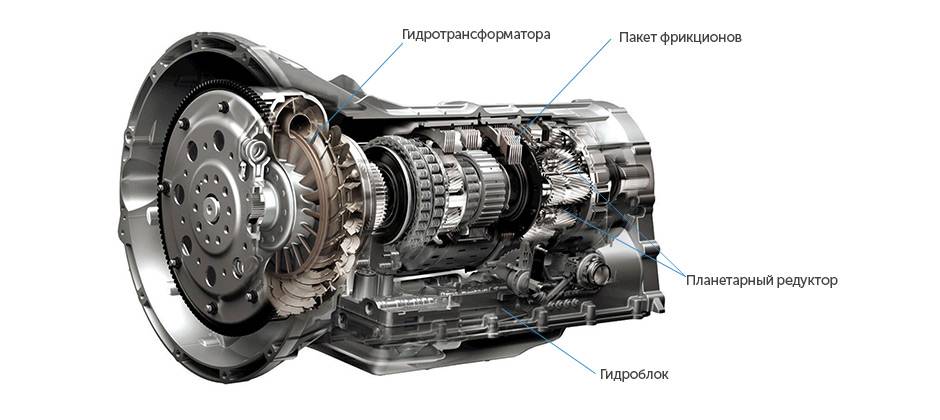

Расположение фрикционов в АКПП

Электронная система управления. Точнее, электрогидравлическая, т.к. для непосредственного переключения передач (включения/выключения муфт и тормозных лент) и блокировки ГДТ используется гидравлика, а для регулировки потоков рабочей жидкости – электроника.

Система состоит из:

гидроблока. Представляет собой металлическую плиту с множеством каналов, в которых установлены электромагнитные клапаны (соленоиды) и датчики. По сути, гидроблок управляет работой АКПП на основании данных, полученных от ЭБУ. Пропускает жидкость по каналам к механическим элементам коробки – муфтам и тормозам;

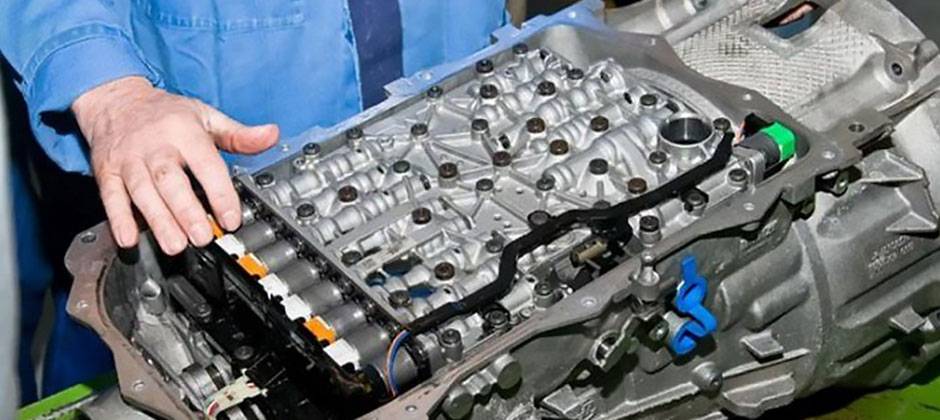

Гидроблок

• датчиков – частоты вращения на входе и выходе коробки, температуры жидкости, положения рычага селектора, положения педали газа. Также блок управления АКПП использует данные с блока управления двигателем;
• рычага селектора;
• ЭБУ – считывает данные датчиков и определяет логику переключения передач в соответствии с программой.

История развития АКПП и эволюции селектора

Первые автомобили с полноценной автоматической коробкой передач появились в 1940 году у компаний General Motors и Cadillac. Автомобили оснащались трехступенчатой автоматической коробкой передач с гидравлической системой управления переключением. Эта концепция оставалась неизменной в последующие 40 лет. Рычаг выбора диапазона работы АКПП в американских автомобилях всегда устанавливался на рулевой колонке.

На селекторе АКПП советского автобуса Лиаз 677 имелись следующие обозначения: ПП, А, Н, ЗХ. ПП — принудительная первая передача для старта на обледенелом асфальте на всесезонных колесах

В начале 80-х годов развитие АКПП пошло по двум основным направлениям. Первое — увеличение количества передач. В 2001 году компания BMW начала устанавливать на свои автомобили шестиступенчатые коробки передач. Второе направление — появление электронного блока управления коробкой. Изначально в задачу электронных систем входило только определение момента переключения передач. Затем появились системы, которые позволяли анализировать манеру вождения и выбирать алгоритм переключения передач, подходящий водителю.

Расположение рычага АКПП в этот период постоянно менялось. Подрулевое расположение сохранилось благодаря удобству доступа к рычагу и возможности использовать широкие кресла первого ряда. Наряду с ним появились автомобили с напольным рычагом АКПП. Этот вариант приобрел большую популярность в Европе за счет привычного расположения селектора. Третий вариант — установка рычага на центральной консоли, примыкающей снизу к передней панели автомобиля. Пионерами этого расположения стали Chrysler и Honda. Это расположение особенно удобно для семейных минивэнов с высокой посадкой водителя. Дополнительное преимущество установки селектора на не доходящей до пола центральной консоли — возможность использовать широкие кресла и перемещаться по салону, не выходя из автомобиля (например, для того, чтобы подойти к ребенку, сидящему в детском кресле, установленном на заднее сиденье).
