Как снять генератор на 16-ти клапанной ВАЗ-2112: два случая (+видео)

Кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в его кронштейне. Кронштейн крепления генератора ваз 2112 является непрочным, так как изготавливается не из металла. При неверной установке деталей происходит скос крепления всех близлежащих устройств, что, в свою очередь, даёт трещину на кронштейне.

Многие автовладельцы жалуются на то, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин, ломается крепление генератора ваз 21124 чаще всего. В этом случае, лучше посоветоваться со специалистами и при возможности сделать кронштейн из металла самостоятельно или заказать у мастера.

Необходимо помнить – поломка кронштейна является своего рода индикатором, указывающим на существование перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня. Только после того, как будет выявлена и устранена причина, детали будут служить долгое время.

Вышеописанная инструкция позволяет понять структуру и этапы установки деталей. Но чтобы лучше понять последовательность действий нужно ознакомиться с информацией, предоставленной в приложенном видео.Исходя из того, что работы должны выполняться самостоятельно, то и её цена будет низкой.

При последовательных действиях, снятие и установка позволят новичкам лучше понять внутреннее устройство машины. Главным девизом в такой работе является внимательность, так как при неправильном креплении или небольшом скосе, отклонении, в дальнейшем может произойти поломка многих запчастей, что приведёт к затратам.

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

Снятие крышки узла

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер

Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро)

Как пошагово снять генератор на Приоре

Для многих мужчин замена щеток на автомобиле, замена фар либо генератора являются вполне решаемыми задачами, которые они легко способны выполнить. Однако есть также те, кто привык в случае поломок обращаться в сервисный центр. Мы поможем разобраться во всех тонкостях и особенностях, касающихся снятия генератора с Приоры с кондиционером и без него. Сначала рассмотрим процедуру снятия без кондиционера. Действуя по инструкции, вы легко и просто снимите генератор и сможете заменить его на новый.

Как снять генератор на Приоре: пошаговая инструкция

Снимать нужно следующим образом:

сначала необходимо отсоединить от клеммы «минус» аккумуляторной батареи;

далее нужно снять ремень привода генератора;
после отсоединить колодку с проводом от генератора «D+».
затем отвести резиновый чехол, отвернув гайку крепления;
теперь нужно отсоединить провода от контактной шпильки;
далее надо отвести гайку болта нижнего крепления устройства;
потом снимается гайка с втулкой;
затем необходимо вытянуть болт нижнего крепления прибора;
далее снимается натяжная планка, полностью вывернув болт;
после этого можно смело снимать генератор (важно проверить его состояние).

Установка прибора выполняется в обратной последовательности. Бывают случаи, когда необходимо снять шкив с генератора.

Для этого надо убрать ремень привода генератора, ослабить болты крепления радиатора, затем открутить регулировочный болт, после чего снять все гайки крепления.

Желательно эту процедуру выполнять вдвоем для того, чтобы один держал генератор, а другой доставал болт крепления. Только потом можно приступать к снятию шкива.

Как снять генератор на Приоре с кондиционером

Эту работу тоже желательно делать с напарником, так как шкив снимается достаточно тяжело.

Снятие генератора с кондиционером

Начнем с того, что если кондиционер Панасоник, то снимать вместе с генератором компрессор не нужно, а если это Халла, то без снятия компрессора никак не обойтись. Непосредственно процедура снятия генератора в данном случае состоит из следующих этапов:

1. Для начала снимается защита двигателя (8 или 16 клапанов).
2. Далее снимается ручейковый ремень привода компрессора (если есть такая надобность).
3. После этого отсоединяются контакты генератора.
4. Далее откручивается крепление моторного отсека, после чего вытаскивается болт.
5. Затем, если компрессор снят, то его нужно отвести вниз, а потом вправо.
6. После вытаскивается болт с металлической втулкой.
7. Только потом можно извлекать генератор вниз моторного отсека.

Следует отметить, что во время данной процедуры нередко возникает проблема с болтом двигателя. Бывает, что он установлен головкой вниз, из-за чего не удается полностью его извлечь.

Дело в том, что он упирается в моторную подушку, что мешает снятию генератора. В таком случае нужно подвесить двигатель домкратом и аккуратно извлечь подушку. Если это не удается сделать, то желательно заменить болт на новый.

Он обязательно должен быть расположен головкой наружу, тогда проблем со снятием генератора не возникнет.

Как на Приоре почистить дроссельную заслонку

Если вы сомневаетесь в своих силах, лучше обратитесь к мастерам, которые быстро и качественно снимут крышку генератора с гуром или без, заменят данные детали, а также полностью приведут в порядок любую машину, будь то класс «люкс» или нет.

В случае если у вас есть определенные знания, вы можете смело выполнять данную работу, придерживаясь инструкции. Более того, к данной странице прилагается видео, которое поможет самостоятельно извлечь генератор на Приоре.

Процесс замены ремня генератора

Место расположение ремня генератора

Прежде, чем приступить к процессу замены необходимо сказать, что ремень служит приводом к генератору, который в свою очередь поддерживает стабильную бортовую сеть, а также заряжает аккумуляторную батарею.

Итак, преступим непосредственно к самому процессу:

1. Проводим демонтаж «клеммы минус» с АКБ.

Снимаем клемму минус с АКБ

Снимаем бачок ГУР

Открутив фиксирующий болт попускаем генератор

Снимаем нижнюю опору двигателя, чтобы вытянуть ремень

Вытягиваем ремень генератора через щель

Выбор изделия

Также, необходимо сразу определить качество изделия, поскольку от этого будет зависеть работа и срок эксплуатации.

Оригинальный каталожный номер на 16-ти клапанный двигатель

Оригинальный ремень генератора производства АвтоВАЗ

2110-1041020 – оригинальный каталожный номер ремня генератора для семейства автомобилей 2110-2112 на с 16-ти клапанным двигателем. Производится эта деталь на заводе АвтоВАЗ. Средняя стоимость составляет 700 рублей.

Аналоги

Micro-V — аналог ремня генератора

Кроме оригинала изделия существует ряд заменителей, которые рекомендованы для установки на автомобиль.

Наименование производителя	Каталожный номер	Стоимость
Starline	SR 6PK1113	450
Grand prix	6PK1113	550
Hola	PH6115	650
Dayco	6PK1115	700
Toko cars	EU16PK1115TD	700
Gates	6PK1113	750
Contitech	6PK1115	750
LYNXauto	6PK1113	850
Klaxcar france	6PK1115	900
Trialli	GD 612	1800

Аналог оригинального ремня генератора производства БОШ

Причины и факторы срока службы ремня

Достаточно много причин, по которым будет зависеть процесс износа ремня. Рассмотрим, основные из них:

• Условия эксплуатации.
• Климат использования автомобиля.
• Манера езды.
• Качество изделия.

Когда все рассмотрено, стоит рассмотреть причины, которые сопутствуют замене:

1. Появления трещин и надрывов . Это первый признак того, что ремень сильно изношен и скоро может порваться.
2. «Стираемость» внутренней поверхности . Обычно это происходит когда шкив генератора и коленчатого вала стоят не на одной контактной линии, или же ремень установлен криво.

Конечно, ко всему стоит учитывать, что может попасться бракованное изделие, которое не выходит свой нормальный ресурс.

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

• Отожмите металлические защелки и снимите пластиковую крышку.
• Крестообразной отверткой открутите винты крепежа регулятора напряжения.
• Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
• Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
• Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
• Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
• Удалите диодный мост и обмотку автогенератора.
• Ротор выдавите из крышки пальцами вместе с подшипником.
• Аккуратно снимите втулку подшипника.
• Возьмите съемник и удалите подшипник.

READ Регулировка рулевой колонки ВАЗ 2107 своими руками

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Как снять генератор на ВАЗ-2112 16 клапанов: видео и фото

Генератор любого авто приводится в действие шкивом коленвала. Диаметр этого шкива будет в 2-3 раза больше, чем диаметр шкива генератора. Поэтому ротор в генераторе вращается с высокой скоростью. Если говорить о двигателях ВАЗ-21124, а также 21120, совместно с ними может работать один генератор – 2112-3701010. Здесь рассматривается, как на хэтчбеке ВАЗ-2112 снять генератор для замены. Речь идёт только о 16-клапанниках – о моторах 21120 и 21124.

Все шаги из второй главы у нас показаны на видео:

Оказывается, совместно с двигателем 21120 (16v 1,5) может использоваться «длинный» ремень генератора, или «ремень вспомогательных агрегатов». Натяжение в этом случае обеспечивает ролик 8.

Две разные конструкции привода

«Короткий ремень» может использоваться с любым 16-клапанником. В комплектациях с коротким ремнём нет кондиционера и ГУРа.

Артикулы генератора

Генератор КЗАТЭ — родной, с завода ставят такие, очень много нареканий на сборку и на длительность службы Генератор БАТЭ крышка с указанием параметров Генератор БАТЭ — стоимость от 2800 рублей, к нему мало претензий

• 2110-1041020, -01 – ремень привода вспомогательных агрегатов (до 09.2001);
• 2110-8114096-10, -13 – ремень привода кондиционера (после 09.2001);
• 2110-1041056 или 2110-8114060 – натяжной ролик;
• 2112-8114054 («Люкс», кондиционер) или 2111-8114054 («Норма») – кронштейн ролика;
• 2110-3701720, -01, -03 – ремень генератора («короткий» ремень);
• 2112-3701010, -02, -03, -06 – генератор (для любой комплектации).

Снятие генератора с коротким ремнём

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

1. С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+». Два первые шага
2. Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень. Первые действия с крепежом
3. Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»). Верхний винт и нижняя гайка
4. На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

О натяжном ролике ремня генератора

Натяжение будет обеспечиваться роликом, который фиксируется в нужном положении. Сам ролик поворачивают ключом, и затем, удерживая его, закручивают крепёжный винт. Два отверстия под ключ находятся с одной стороны детали.

Важный элемент в механизме привода

Снимая генератор на ВАЗ-2112 с длинным ремнём, ролик не демонтируют. Надо только ослабить натяжение – больше ничего не требуется.

Как подобрать генератор для ВАЗ 2110 или ВАЗ 2112

Ввиду схожести многих компонентов в конструкционных сборках автомобилей ВАЗ 2110 и ВАЗ 2112, большинство электрического оборудования идентично, в том числе и генераторы. Чтобы выбрать правильный генератор необходимо не только учитывать габариты устройства, но и определить его номинальную мощность – для Лады поколения 2110-12 показательно должен быть не ниже 55 Ампер.

Марка/производитель	Торговый артикул	Номинальная мощность	Примерная стоимость, руб.
ЗиТ	372.3701-02	55	4700
ЗиТ	372.3701-05	65	4900
БАТЭ	9402.3701	90	6200
БАТЭ	9402.3702	95	6500
АТЭ	3202.3771000	75	5700
АТЭ	3202.3771034	70	5500

Чем выше мощность генератора, тем большее количество энергопотребителей может поддержать агрегат без риска перегрева и снижения эксплуатационного ресурса. Установка генератора увеличенной мощности взамен штатной комплектации позволит подключить дополнительное оборудование и аксессуары – обогрев сидений, качественный автозвук, авто холодильник и т.д. Однако при увеличении мощности генератора также требуется позаботиться о прокладке силовой проводки с большим сечением токопроводящей части, а также установки более емкой аккумуляторной батареи.

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Принцип работы генератора

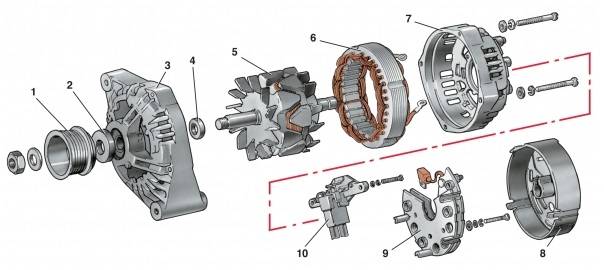

Этот агрегат состоит из нескольких деталей:

• корпус;
• ротор;
• статор;
• выпрямительный мост;
• реле-регулятор;
• шкив.

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

1. Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
2. На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
3. С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
4. Ключом на 13 ослабьте верхнюю и нижнюю гайки.
5. Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
6. После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
7. Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Как заменить генератор на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед началом, скиньте клемму минус с автомобиля, делается это при помощи гаечного ключа как правило размером «на 10», более подробно как скинуть клемму, читайте в статье: «Замена аккумулятора на автомобиле», в этой статье пункт 1 прочтите!

Снятие: 1) В начале заехать на яму будет нужно или же поднять высоко правую переднюю часть и снять правое колесо с автомобиля (Смотрите по ходу движения авто), если вы не умеете правильно снимать колёса с автомобиля, в таком случае прочтите статью: «Замена колеса на ВАЗ», после проделанной работы отверните гайки и винты которые крепят защиту картера и пыльник к автомобиля, затем снимите защиту (Если она у вас есть) и снимите пыльник и перебирайтесь в подкапотное пространство автомобиля, а находясь там, отсоедините разъём провода от клеммы (Данный разъём указан жёлтой стрелкой), выкрутите гайку крепящую две клеммы (см. маленькое фото, она указана синей стрелкой) и скиньте клеммы, ну и самое главное, чтобы подобраться к гайки которая клеммы «+» крепит (Данная гайка указана синей стрелкой), отвести резиновый чехол (Указан красной стрелкой) в сторонку не забудьте и обратно (Когда генератор устанавливать будете) его установить на своё место не забудьте.

2) Как только все контакты будут отсоединены, открутите полностью регулировочный болт который указан синей стрелкой и его выньте, а так же гайку которая указан красной стрелкой отверните и выньте её болт из генератора (Его выбить можно при помощи молотка, или же рукой попробовать снять), после проделанных операций залезьте под автомобиль и выверните гайку болта (Место где гайка должна находится, указано жёлтой стрелкой) и извлеките сам болт который указан зелёной стрелкой из отверстия, после чего приподняв генератор, снимите с его шкива ремень и тем самым полностью с автомобиля генератор снимите.

Примечание! На разных автомобилях генератор крепится по разному, где то на верху два болта идёт как на фото выше показано, на каких то автомобилях всего лишь один регулировочный болт на верху присутствует и один нижний, но всё же разобраться в этих болтах очень легко, вы просто взгляните на генератор и сразу же разберётесь какие болты его крепят!

Установка: Новый генератор ставится в обратном порядке, после его установки ремень генератора на шкив оденьте и отрегулируйте ремень, делается это при помощи регулировочного болта, более подробно читайте в статье под названием: «Замена ремня генератора на автомобиле».

Дополнительный видео-ролик: Увидеть подробный ролик про то как заменяется генератор на автомобиле, вы можете чуть ниже:

Когда нужно ремонтировать генератор?

Если он ток перестал подавать и напряжение идущие на аккумулятор упало (Кстати напряжение можно проверить при помощи вольтметра, для этого достаточно будет завести автомобиль и к обоим клеммам подсоединить провода данного прибора, если сам прибор покажет слишком низкое напряжение и пока работает автомобиль вольты будут падать, то это говорит о том что генератор неисправен и нуждается в замене), то он подлежит замене, кроме такого способа можно проверить генератор ещё вот как, заводите автомобиль и даёте ему некоторое время по работать, дальше вытаскиваете подсос до середины примерно и скидываете клемму минус с АКБ, если машина заглохла то генератор нуждается либо в ремонте, либо в замене (На инжекторных автомобилях эту операцию нельзя производить, да и на карбюраторе тоже не желательно, потому что диодный мост сгореть может, поэтому проводите её на свой страх и риск и если всё таки уж скинули и машина не заглохла, сразу же установите клемму на своё место и закрутите гайку которая её крепит), последний способ по которому можно понять нуждается он в ремонте или же нет, это лампа заряда АКБ (Она кстати на фото ниже стрелкой указана), так вот если эта лампа вдруг загорится во время работы двигателя, то опять же, есть большая вероятность что генератор не даёт ток и нуждается в ремонте.

Примечание! Как вы уже поняли самый лучший способ проверки, это при помощи мульти-метра на котором есть функция вольтметр (А она на каждом есть), так вот если вы всё же решитесь им проверить, то помните, ток который должен быть на аккумуляторе при работе двигателя равняется примерно 13-14.5 вольт, если он меньше то либо аккумулятор полностью разряжен, либо генератор пришёл в негодность, попробуйте в таком случае по газовать, для этого кратковременно нажмите на педаль газа и уберите ногу с неё, если подача тока увеличилась то значит аккумулятор разрядился, если ничего не произошло то попробуйте ещё раз так сделать и помните, если ток будет меньше 12 вольт что уже не допустимо, то через очень короткое время аккумулятор полностью разрядится и вы уже не сможете завести автомобиль (Чтобы завести автомобиль, нужно как минимум 11.5 вольт, если аккумулятор выдаёт меньше, то запустить двигатель будет уже проблемно)!

Общая практическая информация о генераторе автомобиле, которую должен знать каждый автолюбитель

Ваз 2110 замена генератора

Практический взгляд на функционирование генератора:

• главная функция автомобильного генератора состоит в создании электрического тока из механической энергии;
• обеспечение функционирования всех электронных систем автомобиля;
• служит зарядным устройством для аккумулятора;
• обеспечивает двигатель автомобиля должным количеством электрической энергии (током);
• если генератор находится в неисправном состоянии, то аккумулятор без зарядки быстро разрядится и двигатель автомобиля невозможно будет привести в действие.

Что первостепенно следует проверить:

• ремень генератора;
• степень натяжения ремня;

Ваз 21103 замена генератора

визуально посмотреть, нет ли трещин и каких-либо разрывов.

Вместе с этим, необходимо проверить состояние самого ремня. Для этого потребуется надавить на его условный центр и измерить степень прогиба, которая в норме не должна превышать величину в 0,2 см.

Алгоритм проверки исправности функционирования автомобильного генератора

Замена генератора ваз 21103

Прежде чем приступить непосредственно к самой проверке, необходимо будет подготовить соответственный инструментарий и оборудование, а именно:

• для измерения степени напряжения — вольтметр;
• для измерения величины сопротивления — реостат;
• для измерения силы тока — амперметр.

Замена генератора ваз 21102

Рядом со спидометром расположен показатель частоты оборотов цилиндра – тахометр. В норме число оборотов не должно быть ниже, чем 2000-5000 оборотов в течение одной минуты. Основные объективные показатели неисправности генератора:

• генерируемый ток имеет очень низкую величину напряжения;
• сам же автомобильный генератор(см.Ваз 2110 ремонт генератора: делаем все своими руками) вовсе не генерирует электрический ток;
• на приборной панели постоянно горит индикаторная лампочка генератора, которая свидетельствует о наличии неисправности;
• автомобильный генератор стал выдавать слишком большое количество электрической энергии;
• слышны посторонние шумы сразу после начала функционирования генератора.

Замене генератора ваз 21102

Замена и ремонт генератора

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега.
Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Снять генератор своими силами не составит никакого труда.Рассмотрим алгоритм действий:

• В первую очередь, следует отсоединить минусовой провод от АКБ.

• Берем ключи на 10 и 13.
• Находим провод, который идет на генератор и отсоединяем его.
• Гайку крепления провода к выводу на плюс, также отворачиваем.
• Снимаем провод вывода.
• Теперь надо снять натяжную планку генератора.

• Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.
• Болт крепления демонтируем.
• Генератор снимаем с Ваз 2112.
• Проводим замену.

Разбор генератора

После того, как генератор снят, выполняется разбор устройства, чтобы определить причину выход из строя:

• 3 пружинных фиксатора отжимаются.
• Снимается защитный кожух генератора.
• Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
• Колодку с проводом также отсоединяем от вывода реле-регулятора.
• Снимаем его.

• Теперь надо снять выпрямительный блок или как его еще называют, диодный мост. Вооружаемся накидным ключом на 8, фигурной отверткой и ключом на 10.
• Отворачиваем три болта, соединяющих выводы обмоток статора с диодным мостом.
• Провода выводов обмотки статора отгибаем в сторону.
• Винт крепления конденсатора отворачиваем, используя фигурную отвертку.
• Снимаем выпрямительный блок и конденсатор(см.).
• Теперь выворачиваем две гайки контактного болта, для этого используя ключ на 10.
• Снимаем втулки.
• Демонтируем главный болт выпрямительного блока.

Обычно на данном этапе удается найти причину поломки. Если нет, то разбор продолжается дальше, вплоть до снятия подшипников.
Инструкция, представленная выше, дает практическое понимание того, как заменить генератор своими руками. В процессе рекомендуется изучить фото и видео – материалы, как наглядные пособия.
Цена такого ремонта естественно не будет высокой, ведь все работы выполняются самостоятельно.

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

1. Головки торцевые на 10 и 13
2. Трещоточные рукоятки или воротки

Обязательно перед началом ремонта необходимо отключить аккумуляторную батарею автомобиля, сняв минусовую клемму. Иначе вы рискуете получить короткое замыкание при отсоединении плюсовых проводов генератора.
