Устройство двери и замыкающего механизма
Чтобы замена замка двери на авто Форд Фьюжен была проведена правильно, следует изучить, какие детали находятся в карте, с какими элементами связан электрозамок и что может сломаться. Приборы расположены за декоративной панелью по правой и левой стороне кузова. Начинка дверцы автомобиля включает в себя:
- ручки;
- стекло;
- замок;
- панель;
- накладку;
- концевик;
- микропереключатели;
- петли;
- завесы;
- карманы;
- дверную стойку;
- доводчики;
- электропроводку.
Корректная работа этих элементов не менее важна, чем мотора. Внутренняя полость может содержать дополнительные элементы, которые не всегда встраиваются в стандартную комплектацию. Стеклоподъемники и динамики вставляются в нишу кузовной части. Производители специально оставляют в карте двери для них пустоты. Может сломаться концевик, микропереключатели, ручка или любая деталь в замке.
Замыкающий прибор состоит из короба и цилиндра, внутрии которого находятся штифты и пазы. Во время поворота ключа элементы начинают двигаться: сходятся или расходятся. Если этот алгоритм нарушается, то происходит блокировка.
Ремонт центрального замка — бортжурнал Ford Fusion silver moon 2007 года на DRIVE2
Месяц назад перестал закрываться центральный замок. Мой Фьюжек из комплектации Elegance стал стремительно превращаться в Core. Индикатор открытых дверей на панели то и дело загорался. Самое неприятное в том, что не мог закрыть авто через раз. Был так же фокус, в том, что машина открылась сама по себе.Почитав о похожих ситуациях понял, что причин может быть минимум две:— проводка;— центральный замок.Дверь вычислил сразу- водительская(закрыв пару раз срабатывал замок). Нашел эл.схему центрального замка и цветовую маркировку проводов.Стал проверять проводку на целостность. Отсоединил эл. разъем двери от кузова, прозвонил контакты: 2- общая масса, 6 -концевик (закрыта — открыта дверь). При закрытой замкнут, при открытой соответственно нет. 8 -замкнут (когда разблокирован замок), 7 -заблокирован.
схема центрального замка
Как на зло все прозванивалось. Начал руками закрывать -открывать замок и тут-то поймал этот момент. На разъеме 6 тишина- концевик.Разобрал дверь, снял разъем с замка, прозвонил проводку (Контакт №8) -все отлично. И настроение сразу пропало, причина в ЗАМКЕ! Прозвонил сам замок- тишина.
Обошел все в округе разборки- ни у кого нет замков. Принял решение закоротить концевик. Пропаял между собой дорожки шлейфа концевика.Через две недели наткнулся на объявление о продаже б.у. запчастей с Фиесты. Так как Фьюжек брат Фиесты рванул туда. Замок оказался старого образца без доп. блокировок. Переставил только привод замка, мех. часть оставил родную.
Замена замка зажигания ford focus
Проблема, когда заклинил замок зажигания на автомобилях Ford не такая уж редкость. В сегодняшней публикации рассмотрим проблему вышедшей из строя личинки замка зажигания на автомобиле Ford Focus 1.
Прежде чем приступить к замене личинки замка зажигания ford focus I следует понимать, что эта работа требует определенных навыков, и если вы не уверены в своих силах в таком случае лучше обратится к специалистам.
Как самостоятельно заменить личинку замка зажигания
Стоит помнить, что перед началом работ по замене личинки необходимо отключить питание аккумуляторной батареи.
Также стоит учитывать тот факт, что личинка продается без ключа зажигания, исходя из этого, подгонка личинки осуществляется индивидуально под ключ отдельно взятого автомобиля Ford Focus.
Как высверлить личинку
Хоть этот способ считается одним из простых, однако прибегать к нему рекомендуется в самых безнадежных ситуациях, когда извлечь личинку традиционным способом не представляется возможным.
С помощью торцового ключа откручиваем болты на 8 и снимаем нижнюю накладку под рулевой колонкой.
Далее отверткой под torks откручиваем и, отжав обычной отверткой защелки, демонтируем накладку под рулевой колонкой.
Верхний кожух можно полностью не снимать, а лишь частично засунуть его под приборную панель.
Меняем личинку замка зажигания на автомобиле Ford Focus 1
Если блокировка руля произошла вдалеке от вашего гаража, в таком случае можно просто выбить нижнююкрышку замка и вынуть пружину, которая прижимает блокиратор, как показано на фото. После этого у вас будет возможность управлять автомобилем до ближайшего сервиса.
Меняем личинку замка зажигания на автомобиле Ford Focus 1
Чтобы вынуть личинку замка зажигания для начала необходимо снять руль. Для этого поворачиваем рулевое колесо на 90 градусов и с помощью торцового ключа на 5.5 откручиваем винты крепления, которые отмечены на фото.
Отстегнув три защелки, снимаем подушку безопасности вместе с кнопкой звукового сигнала.
После этого будем иметь доступ главному болту на 24, которым зажимается рулевое колесо. Его необходимо открутить и снять руль.
Меняем личинку замка зажигания на автомобиле Ford Focus 1
С помощью липкой ленты фиксируем кожух часовой пружины и с помощью отвертки вынимаем центральную втулку.
Меняем личинку замка зажигания на автомобиле Ford Focus 1
Теперь отстегнув две защелки, которым крепится переключатель зажигания снима6м его.
Что касается подрулевых переключателей, то для их снятия необходимо, сначала отжимаем в верхней их части защелки и отключив разъемы просто убираем их в стороны, чтобы они нам не мешали.
Далее с помощью ключа torks откручиваем на задней части замка зажигания крепление PATS и снимем его с корпуса личинки.
Снимаем корпус часовой пружины, заранее отжав две защелки, после чего отсоединяем разъем.
Вот так выглядит рулевая разобранная рулевая колонка со снятым рулем.
Теперь можно заняться высверливанием личинку замка зажигания Ford Focus 1. Сразу отметим, что стопор, доступ к которому находится с боку корпуса замка зажигания, можно не трогать, так как вытянуть все равно не получится, ведь тыльная часть личинки фиксируется стопорной защелкой.
Отмерив, расстояние примерно 3 мм ниже от замочной скважины трехмиллиметровым сверло начинаем сверление на глубину 3 мм. Затем сверлом на 10 мм просверливаем отверстие на глубину 38 мм. Теперь с помощью маленького молоточка постукиваем по личинке, для того чтобы выпали все штифты. Провернув личинку во второе положение, нажимаем ее отверткой и вынимаем.
После этого производим установку новой личинки в замок зажигания в обратной последовательности.
Как вытянуть личинку замка зажигания без сверления
Как и в первом способе выполняем разборку рулевой колонки. После того как будет доступ к корпусу замка зажигания находим на нем фиксатор, который необходимо нажать. Подробно о том, как вытянуть личинку таким способом в следующей публикации.
Апр 5, 2015KoGa
Боковые двери Ford Fusion 2002-2012
Снятие и установка обивки передней двери Вам потребуются: отвертки с плоским и крестообразным лезвиями, ключ TORX T40.1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите блок управления наружными зеркалами (см. «Замена блока управления наружными зеркалами»).3. Снимите внутреннюю ручку привода замка двери (см. «.
Замена стекла передней двери Вам потребуется торцовый ключ «на 10».1. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери»). 2. Отклейте от оснований стеклоподъемника заглушки двух технологических отверстий… 3. …временно подключите кнопки управления стеклоподъемниками и установите стек.
Замена стеклоподъемника передней двери Вам потребуется торцовый ключ «на 10».1. Снимите стекло передней двери (см. «Замена стекла передней двери»).2. Если снимаете стеклоподъемник для замены, снимите с него моторедуктор (см. «Замена моторедуктора стеклоподъемника передней двери»).3. Снимите динамик акустической системы (см. «Сняти.
Замена наружной ручки и замка передней двери Вам потребуются: ключи «на 8», TORX T20, TORX T40, отвертки с плоским и крестообразными лезвиями. 1. Выверните винт крепления облицовки выключателя замка… 2. …и снимите облицовку, аккуратно поддев ее отверткой. 3. Сдвиньте наружную ручку назад… 4. …и снимите ручку, выв.
Замена внутренней ручки привода замка передней двери Вам потребуются: отвертки с плоским и крестообразным лезвиями. 1. Подденьте отверткой заглушку винта крепления внутренней ручки… 2. …и извлеките заглушку. 3. Выверните винт крепления внутренней ручки. 4. Подденьте корпус ручки отверткой…5. …и снимите внутреннюю .
Замена ограничителя открывания передней двери Вам потребуются: торцовый ключ «на 10», ключ TORX T40.1. Снимите динамик акустической системы с соответствующей стороны (см. «Снятие и установка динамиков акустической системы»). 2. Выверните винт крепления ограничителя к стойке передней двери. 3. Отверните две гайки шпилек креплен.
Снятие и установка передней двери Вам потребуются: ключи «на 13», TORX T40. 1. Выверните болт крепления ограничителя открывания передней двери и отсоедините ограничитель от стойки двери (см. «Замена ограничителя открывания передней двери»). 2. Разъедините колодку жгута проводов передней двери (см. «Замена стеклопод.
Снятие и установка обивки задней двери Вам потребуются: отвертка с плоским лезвием, ключ TORX T40.1. Снимите внутреннюю ручку замка задней двери (см. «Замена внутренней ручки привода замка задней двери»). 2. Подденьте ручку стеклоподъемника отверткой… 3. …и, преодолевая сопротивление металлического фиксатора, снимите руч.
Замена стекла задней двери Вам потребуется торцовый ключ «на 10».1. Снимите стеклоподъемник задней двери (см. «Замена стеклоподъемника задней двери»). 2. Аккуратно опустите опускное стекло внутрь дверной полости, выверните винт крепления направляющей опускного стекла… 3. …слегка опустите направляющую стекла .
Замена стеклоподъемника задней двери Вам потребуются: отвертка с плоским лезвием, ключ TORX T20.1. Снимите обивку задней двери (см. «Снятие и установка обивки задней двери»).2. Снимите динамик акустической системы с соответствующей стороны (см. «Снятие и установка динамиков акустической системы»). 3. Подденьте отверткой.
Замена наружной ручки и замка задней двери Вам потребуются: отвертки с плоским и крестообразным лезвиями, ключ «на 8». 1. Выверните винт крепления накладки наружной ручки… 2. …аккуратно подденьте облицовку отверткой… 3. …и снимите облицовку ручки. 4. Сдвиньте наружную ручку назад и снимите ее, выведя ее поводок.
Замена внутренней ручки привода замка задней двери Вам потребуются: отвертки с плоским и крестообразными лезвиями. 1. Подденьте отверткой заглушку винта крепления внутренней ручки… 2. …и извлеките заглушку. 3. Выверните винт крепления внутренней ручки. 4. Подденьте корпус ручки отверткой…5. …и снимите внутреннюю.
Замена ограничителя открывания задней двери Вам потребуются: торцовый ключ «на 10», ключ TORX T40.1. Снимите динамик акустической системы с соответствующей стороны (см. «Снятие и установка динамиков акустической системы»). 2. Выверните винт крепления ограничителя к стойке задней двери. 3. Отверните две гайки шпилек крепления.
Снятие и установка задней двери Вам потребуются: ключи «на 13», TORX T40. 1. Выверните болт крепления ограничителя открывания задней двери и отсоедините ограничитель от стойки двери (см. «Замена ограничителя открывания задней двери»). 2. Разъедините колодку жгута проводов задней двери (см. «Замена стеклоподъемник.
Как разобрать переднюю дверь на форд фьюжн: фото и видео — За рулем
Так вот болтик из нержавейки, а гайка с шайбой — оцинкованная ржавейка.
Замена ограничителя открывания задней двери. Боковые двери Ford Fusion Снятие и установка обивки передней двери….
На самом деле уже можно снять наружные ручки.
У меня форд фьюжен 1. Я полез ремонтировать свои косяки:
Когда ставил назад, увидел, что вертлюг прямо напротив дырок, и из баллончика элементарно смазывается. Смазал так и второй задний правый замок. Третий Рим — дебилы. Там, не сняв пружину защёлки, вообще не снять ручку.
Посмотрел в щель и увидел там эту скобу. Сняв скобу, ручка просто свалилась сама. ВОт одевать да, надо сначала скобу на ручку одеть, а потом нащёлкнуть на шток ручки. Потом снял резину уплотнения двери.
Отщёлкивать обшивку двери лучше сначала право верх, потом лево верх, потом, отогнул обшивку, отщёлкнуть нижние клипсы отвёрткой.
Тяжело отстёгивалось стекло — боялся что сломаю так как пришлось сильно жать на белый пластиковый пятачок защёлки. Разъём замка открывается так: Нажать нажималку и снять разъём.
Подскажите в чём возможная причина-двигатель 1. Множественные пропуски зажигания не воспламенения!!! Проверил… Дмитрий Добрый день уважаемые! Помогите решить проблему с КП.
Как разобрать?
Теперь рассмотрим процесс разбора непосредственно самой вилки, в нашем случае — пружинной.
- Необходимо открутить нижние крепежные болты и выкрутить болт, который контролирует пружину;
- Извлечь эластомер, который ограничивает ход пружины;
- Открутить болты и снять «штаны», чтобы вытащить оттуда сальники и слить масло.
На этом процесс разбора велосипедной вилки заканчивается
Как видите, разобрать вилку – работа не самая сложная, но ее проведение сможет продлить срок ее службы на некоторое время. Ремонт пружинной вилки велосипеда, как разобрать и смазать – информации об этом много на профессиональных форумах в сети.
Когда мы говорим «велосипедная вилка», чаще всего мы представляем себе передний амортизатор. Но современные модели велосипедов оснащают еще и задним амортизатором, за которым также нужен уход.
Как устроен задний амортизатор?
Задний амортизатор это рессора (пружина) и демпфер – собственно, то устройство, которое и гасит качения и колебания. Он выглядит как масляный или воздушный картридж, в зависимости от типа.
Задний амортизатор отвечает за минимизирование нагрузки на ваш позвоночник во время езды по пересеченной местности. Уровень и качество демпфера, а также его цена, зависят именно от его способности демпфировать – то есть поглощать.
Процесс разбора и снятия заднего амортизатора похож на процесс разбора передних вилок.
Переворачиваем велосипед, начинаем снимать колесо. Откручиваем резьбовое стопорное колесо и видим, что там находится задняя звезда – трещотка или кассета, в зависимости от вида. Скорее всего, у вас стоят кассетные втулки.
Основная сложность заключается в том, чтобы осторожно и аккуратно снять звездочку и втулку. После этого можно спокойно снимать задний амортизатор
Однако если вы снимаете задний амортизатор не с целью профилактики, а с целью ремонта, и хотите, например, устранить скрип или скрежет, то причину вы вряд ли найдете и придется в любом случае обращаться в сервис
Однако если вы снимаете задний амортизатор не с целью профилактики, а с целью ремонта, и хотите, например, устранить скрип или скрежет, то причину вы вряд ли найдете и придется в любом случае обращаться в сервис.
Помните, всегда можно доверить ремонт обслуживание передней пружинной вилки профессионалам. Они помогут разобрать и смазать вилки велосипеда
Но, например, то самое обслуживание переднего пружинного амортизатора велосипеда — это процесс, который важно понимать любому, кто заботливо относится к своему двухколесному транспортному средству
Ремонт велосипеда своими руками — видео инструкция поможет выполнить любую задачу.
Разбор задней двери на ford fusion
Понадобилось мне разобрать дверь по двум причинам:
- Треск изнутри даже при негромкой музыке (нужно найти элемент)
- Мерцание подсветки двери (где-то кз или плохой контакт)
Погуглил — вроде не очень сложно. Выбрался на дачу и приступил.
Сразу скажу, что возникает два момента при разборе, которые приходится сопровождать нецензурной лексикой в течение достаточно продолжительного времени
Доработка, регулировка механизмов
Если удалось отрегулировать устройство без замены, но дверца продолжает плохо открываться, проводятся дополнительные действия. Инструкция, как доработать устройство, после того, как на Ford Fusion снят замок, а на дверь водителя установлен европрибор:
- Ослабить два винта в торцевой части автомобиля.
- Болты нужно двигать вверх-вниз, проверяя работу двери.
- Когда закрывание будет проводиться четко, винты фиксируются.
Если регулировочные действия не дали результат, значит причина трудного закрытия полотна кроется в болтах на стойке. Их доработка проходит по той же инструкции, только проверяется не срабатывание кнопки замка, а закрытие всей конструкции.
Инструменты
Чтобы открыть обшивочную панель, требуется снять крепления и получить доступ к внутренним механизмам дверного фрагмента. Для этого подготавливают инвентарь и помещение. Если погода хорошая, то провести демонтаж можно на улице. Инструменты:
- набор отвёрток;
- шило;
- плоская отвёртка;
- ключ на 8
- запасные клипсы;
- ветошь;
- нож.
Панель фиксируется к металлическому кузову специальными пистонами или клипсами. При снятии облицовки они часто ломаются, потому что сделаны из пластмассы. Предусмотрительные водители приобретают их заранее, пред тем как разбирать кузовной элемент.
Разборка любой дверцы имеет похожий алгоритм, только в передних картах проводится отключение дополнительных приборов.
Горит датчик открытая дверь — ремонт замка задней лев. двери
Горит датчик открытая дверь — ремонт замка задней лев. двери
#1 Сообщение max_izm » 20 июл 2013, 00:18
Посетило и меня счастье в виде не тухнущей лампочки на приборке — открыта дверь. Покурил этот и соседний форумы — чаще всего проблема с дверью задка, но у меня свет в багажнике не горел. Путем сильного хлопанья дверями была локализована проблема. Ею оказалась левая задняя дверь. После долгого собирания с духом, поиска толкового мастера и свободного времени было принято решение пытаться разобраться самостоятельно. Процесс вскрытия и разборки задней двери был показан неоднократно, а процесс разборки и (ГЛАВНОЕ) сборки замка я так и не нашел. Поэтомя я запасся инструментом, разгреб свободных полдня и приступил к поиску «засады». Из инструментов понадобилось — TORX 10, TORX20, TORX 30, отвертка «+», головка на 8 и на 10. Процесс снятия замка с двери прошел легко и незаметно — откручивается крестовой отверкой шуруп в торце двери, снимается заглушка возле наружной ручки, легким движением назад по ходу машины, снимается наружная ручка и откручивается гайка на 8. После этого TORX 30 откручиваем крепление самого замка на торце двери и легким покачиванием с движением вперед по ходу машины извлекаем замок. Чтобы стекло не мешало можно подставить упор или расклинить его в двери. Я расклинивал освободившейся отверткой вот так . Вот он — виновник торжества Разбирается тоже легко и незаметно. В конце видим микрушку с заломанным рычажком. Я лечил бокситкой. . Я поражаюсь с фордовских инженеров — если бы они развернули микрушку с рычажком, рычажок бы нажимался по ходу движения и она была бы вечной. Такое впечатление, что у них четко рассчитано количество октрываний двери, после которых этот механизм должен сломаться. похожую ситуацию я наблюдал с механизмом дворников — небольшая доработка превратила бы его в вечный. Начинаем процесс обратной сборки. нужно проследить за совмещением привода и ответной части электрозамка
Закрыв корпус замка проверяем работу датчика Открытый замок Закрытый замок Не забываем передвинуть рычаг блокировки двери Одеваем тягу внутренней ручки одеваем резиновый кожух и крепление наружной ручки процесс сборки — обратный процессу разборки, один нюанс при одевании наружной ручки нужно надавить этот рычаг
Источник
Монтаж обшивки
Если разобрать облицовочное полотно получилось успешно, то вернуть его на место тоже не составит труда. Когда ремонт окончен, сбор отдельных фрагментов проводится в следующем порядке:
Вставляется стекло. По мере вхождения в дверцу устанавливаются уплотнители, которые сразу зафиксируют устройство.
Закручиваются крепежи, которые страхуют стекло от падения вниз.
Возвращается на место ручка, а динамик монтируется в обшивку.
Когда открывающий прибор зафиксирован, подключаются стеклоподъемники, фиксатор, колонка, провода замка.
Панелька с обивкой пристегивается пистонами
Важно проверить надежность фиксации. Прикручивается рукоять с накладкой.
Перед сбором проводится чистка ниши, отдельные детали обрабатываются антикоррозийным средством и смазкой.
Двери
Форд фьюжн шумоизоляция
Почему дверям уделяется наибольшее внимание при проведении шумоизоляции?
Дело в том, что именно сюда устанавливаются динамики фронтальной акустики автомобиля, отвечающие за воспроизведение музыки. Если двери будут изолированы недостаточно хорошо, то ни о каком качественном звучании и мечтать не приходится.
Шумоизоляция материалами Шумофф
Процедура изолирования дверей, в принципе, не представляет собой никакой сложности. Именно по этой причине многие решаются на проведение шумки своими руками, понимая, что в СТО за такие услуги с них возьмут большие деньги. Экономия денег, не единственная причина выбора самостоятельной установки.
Никто, кроме самого владельца, не сделает шумоизоляцию лучше (при условии, что хозяин машины будет наделен необходимыми знаниями). Профессионалы же больше думают о том, как заработать, чем качественно сделать свою работу (у нас в России с этим утверждением трудно поспорить).
Итак, ниже представлен пошаговый алгоритм установки шумоизоляционного материала на двери Форд Фьюжн.
Алгоритм установки шумоизоляции на двери
Для начала узнаем, какие материалы нам понадобятся:
В качестве изолятора вибраций рекомендуется использовать материал «Шумофф 3М». Уйдет порядка 25-и листов, хотя все и зависит от размера, а самое главное, умения работать с материалом. Как правило, новички и неумехи затрачивают гораздо больше материала, чем опытные мастера и специалисты (это надо учитывать);
- В качестве шумоизолятора рекомендуется брать Полифоам 6-миллиметровый. Примерно 6 листов будет достаточно;
- Обязательно приобретение Уайт-Спирита, который превосходно обезжиривает поверхности перед проклеиванием материалов;
Превосходный аналог обезжиривателя
Строительный или технический фен поможет разогреть материал до нужной температуры.
- Обязателен также валик, которым легко разглаживать выклеенные листы. Делать это надо, чтобы под материалом не осталось пузырей воздуха, что в дальнейшем отрицательно скажется на сроке службы материала и его эффективности;
- Нужно подготовить отвертки, лучше комплект, в котором присутствуют инструменты типа TORX (звездочка);
- Рекомендуется также вооружиться набором торцовых/накидных ключей.
С материалами и инструментами разобрались, теперь к самому важному:
- В первую очередь надо снять обшивку с двери. Понятно, что дверь надо открыть, чтобы было удобнее работать;
- Далее отсоединяем трос;
- Выкручиваем и демонтируем динамик, поставленный на заводе (как правило, этот излучатель звука не может обеспечить достойного уровня звучания и его меняют на более производительный).
Проблемные болты на дверях

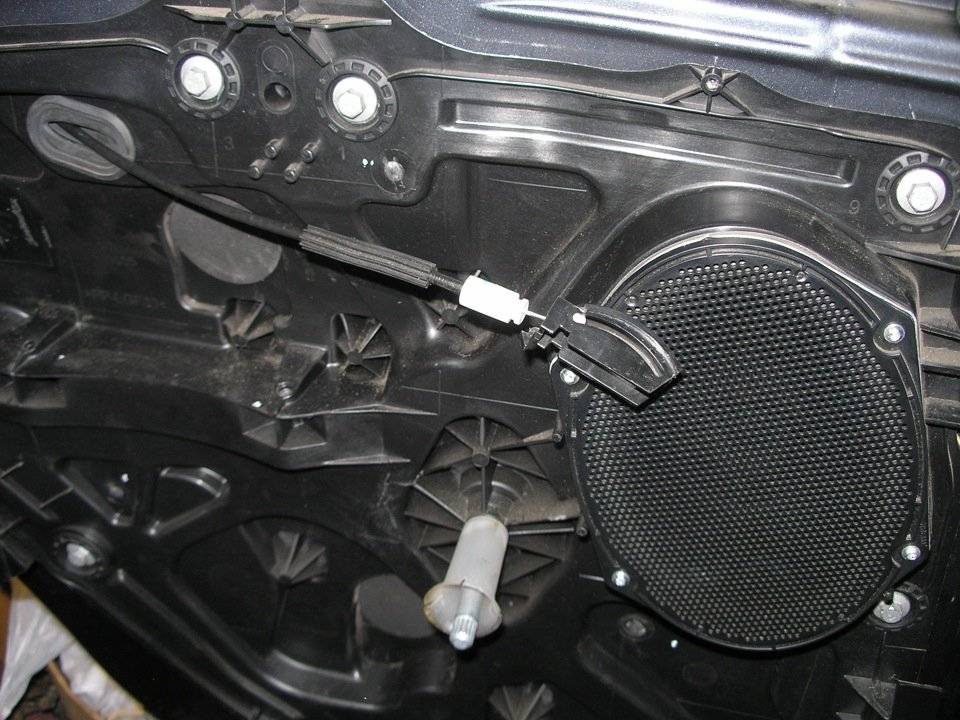

Динамик на двери
- Надо теперь отключить моторчик СТКПД;
- Затем полностью снять карту двери, обшивку;
- Получаем непосредственный доступ к внутренним частям двери, с которыми нам и придется работать;
- Обрабатываем поверхности наружной внутренней части двери (часть двери, которая смотрит на улицу) Уайт-Спиритом;
- Готовим виброизолятор, вырезав его по размерам двери, а затем прогрев феном.
Шумоизоляция fusion ford
- Кладем листы виброизолятора на дверь;
- Теперь беремся за «шумку». Но в этом случае, уже греть ничего не понадобится. Материал имеет клейкий слой и достаточно лишь снять защитную пленку, чтобы осуществить проклейку;
- Обрабатываем тем же манером внутреннюю часть двери со стороны салона;
- Собираем все обратно, установив на место обшивку, моторчик и новый динамик.
Мелочи решают многое
На данном этапе можно остановится и посчитать, что дело закончено. Но не все так просто
Если вы хотите действительно обеспечить достойный уровень шумоизоляции, советуем обратить внимание на мелочи
Вот, что надо сделать:
- Оставшимся виброизоляционным материалом обработать все проблемные места двери;
- Добавить антискрип в зону возле зеркала;
- Обработать обшивку двери (тоже антискрипом).
Как делать шумоизоляцию автомобиля
В принципе, это все. Видео и фото – материалы помогут в процессе осуществления мероприятия, дадут практическое понимание происходящего. Инструкция может быть дополнена информацией из других источников (на нашем портале вы найдете много интересных статей на тему проведения шумоизоляции).
Цена проведенной процедуры не будет высока, если работать с материалом аккуратно и экономно.
Снятие стекла
Разборка передней двери Ford Fusion потребуется, если необходимо извлечь стекло для ремонта или профилактических действий. Дверная панель станет оголена после выемки обшивки, но для съема стекла требуется еще несколько действий:
- Верхняя панелька имеет несколько креплений на саморезах. Они расположены параллельно стеклу. Их откручивают плоской отверткой.
- Снимают шумоизоляционный материал.
- Извлекают уплотнительные резинки, которые позволяют плавно скользить стекольному элементу. Их лучше поддевать отверткой.
Последний пункт проводится со страховкой
Важно поддерживать стекло снизу, чтобы оно не упало
После удаления уплотнителей нужно потянуть деталь немного на себя и вытащить конструкцию.
Процесс разборки
Прежде чем приступить к разборке передней двери, стоит изучить технические схемы и карты. Это нужно, чтобы не отломить ничего лишнего, и чтобы все крепёжные элементы остались целыми.
Вначале необходимо собрать инструменты, а именно — звёздочки Torx, плоскую и крестообразную отвёртки, ключ на 10 и желательно пластиковую лопатку для поддевания деталей.
Теперь мы готовы и приступаем непосредственно к процессу:
- Снимаем клемму минус с АКБ.
- Снимаем пластиковый треугольник двери, который закрываем механизм крепления зеркала.
- Подденем и снимем панель управления стеклоподъёмниками.
- Снимаем ручку открывания двери с салона. Для этого поддеваем облицовку и выкручиваем крепёжный винт.
- Демонтируем стекло. Одну часть необходимо опустить вниз и вынуть стекло.
- Снимаем непосредственно внутреннюю ручку, для этого стоит открутить два винта.
- Отсоединяем колодку проводов привода зеркала.
- Сдвигаем наружную облицовку двери вперёд и снимаем её.
- Выкручиваем 11 болтов крепления внутренней облицовки двери, и аккуратно снимаем с двери.
- Откручиваем две «направляйки», и снимаем замок двери.
- Все дверь разобрана, и можно выполнять другие операции.
Демонтаж обшивки двери
Снимать панельку стоит по инструкции:
- Подцепить прорезиненные заглушки кончиком ножа или отверткой. Под ними находятся метизы-фиксаторы.
- Открутить болты: два сверху и один под подлокотником.
- Снять пластиковую накладку. Она откроет доступ к краю панели и ручному механизму.
- Убрать фиксатор, стопорное кольцо, отстегнуть клипсы-держатели.
- Обшивку выдвинуть в сторону, чтобы появилась возможность отключить электрические провода.
- Из ниши аккуратно извлечь динамики (при наличии).
- Открутить дополнительный болт, который удерживает ручку. Открывающее устройство вынуть из отверстия.
- Отстегнуть нижние клипсы, вынуть облицовку.
Как Снять Обшивку Задней Двери Форд Фьюжн
Подробные инструкции по снятию лицевой кожи дверь Сделай сам Форд Фьюжн. Снятие обивки задней двери форд фьюжн. vimore. Как снять обшивку двери на Honda Civic 4d за считанные минуты, ничего не сломав. Сегодня я расскажу вам, как проверить катушку зажигания на Ford Fusion, а также как заменить модуль зажигания на Ford Fusion своим. Как разобрать плавильную дверь самостоятельно.
Довольно часто нам приходится сталкиваться с необходимостью разбирать двери как спереди, так и сзади. Как снять накладки на дверях Civic | Как снять обивку задней (пассажирской) двери Fusion GURU Существует множество причин, по которым вам необходимо снять обшивку двери, включая шумоизоляцию двери, необходимость ремонта или установки окон, замены компонентов двери, удаления дверных карт и многое другое.
У Ford Master уже есть эти фотографии, например, когда мы говорили о: «в качестве взлетать Отделка передней двери Ford Focus 2 в гараже», Сегодня мы расскажем вам, где находится блок предохранителей и как снять и заменить предохранители под капотом в Ford Focus 2. Снятие и установка задней боковой двери Ford Fusion. в качестве взлетать кожух передняя дверь форд фокус 2. сегодня поговорим об этом как снять обшивку передней двери на форд фьюжн, сделай сам. Здравствуйте! Подскажите пожалуйста как снять спинку кожух дверь. Узнайте, как извлечь аккумулятор Ford Focus 3, как выполнить его сброс после замены. Особенность этого метода в том, что, в отличие от других, он не требует снятия зеркал.
Перед снятием лицевой панели подготовьте:
- Отвертка Филлипс;
- TORX T20;
- TORX T25;
- Гаечный ключ на «10»;
- Пластиковый шпатель для снятия зажимов и удаления элементов защелки.
Снятие обивки задней двери форд фьюжн
Небольшой видеообзор с анализом драйвера дверь. Это видео может быть полезно для кого-то на службе.
Разберите дверь на форд фьюжн
Сделано для простоты использования. Если у вас есть какие-либо вопросы, пожалуйста, попросите более подробную информацию. СЛЕДУЮЩЕЕ ВИДЕО БУДЕТ.
Как снять дверную ручку для Ford Fusion дома |
- Снимите пластиковую крышку, которая закрывает зеркало.
- Далее снимите заглушку, расположенную под ручкой замка, сделав ее слегка тонкой.
- Далее откручиваем крестовую отвертку.
- Снимите пластиковую накладку дверной ручки, это следует сделать толстым пластиковым шпателем.
Нажав на защелки, отсоедините разъем стеклоподъемника.
Используя TORX T25, ослабьте болты, затем разблокируйте защелку, и даже тогда вы сможете снять ручку.
Осторожно медленно потяните панель на себя. Кузов, интерьер? Как снять обивку двери (пенопласт)? Мерседес-211 CDI 2000 года рождения двигатель 611 После освобождения фиксатора потяните дно
удалить кожу назад Двери Mercedes B140, вам нужно будет открыть заднюю дверь. Как снять 2-дюймовую дверную накладку Ford Focus | Как установить часы на опель вектра 2004? Как установить часы на опель вектра б? Как заменить топливный фильтр на Opel Astra 2004 года? Как снять отделку двери opel vectra? Как разобрать опель вектра б? После отсоединения всех защелок поднимите панель вверх, теперь стеклянная прокладка может выйти из пота.
Отсоединить дверную ручку. Для этого нажмите на защелку, расположенную на боковой стороне кабеля; Дальнейшая разборка механизма проста и понятна.
Отвинтите динамик и отсоедините разъем.
Возьми гаечный ключ «10» и приступайте к откручиванию винтов по периметру панели.
Теперь, когда панель постепенно сдвигается, и ваша рука внутри, самое трудное, что нужно сделать, это отсоединить механизм створки окна от пластиковой дверной карты. Как снять решетку радиатора Ford Focus 2видео, решетка радиатора Цена. Как снять передний бампер Ford Focus 2. Как снять обивку задней (пассажирской) двери. Ваша задача — открутить четыре гаечных ключа TORX T20, которые находятся внутри двери.
С помощью отвертки TORX T25 ослабьте три крепежных винта, которыми крепится двигатель ESP, а также еще два винта, крепящих панель.
Теперь, когда ничто не удерживает панель отдельно от крышки защитного кабеля для дверной ручки, вам нужно нажать на панель с Т-образными защелками на ней, сдвинуть ее вперед с машины и потянуть на себя, кто наконец ее увидел.
- Используйте отвертку, чтобы удалить и удалить любые крепления провода.
- Отсоедините разъем зеркала, затем снимите его и закрепите с помощью специальной фиксирующей платформы.
