Подключение сабвуфера в автомобиле: что нужно знать

Как выполнить подключение сабвуфера к бортовой сети автомобиля

Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.

Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.

Для выполнения работы потребуются следующие материалы и инструменты:

• провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
• кусачки и пассатижи;
• отвёртки нужных размеров;
• изолента;
• хомуты для стяжки и фиксации.

Подключение силового провода

Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.

Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.

Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.

Подключение сабвуфера к магнитоле

Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив схему подключения магнитолы.

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

Подключаем саб: важные моменты и инструкция

Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле

Перед началом работ обратите внимание на несколько моментов:

1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.
2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

Как подключить два сабвуфера к одному моноблоку

• Моноблок
• Двухканальный усилитель
• Четырёхканальный УНЧ

Как подключить сабвуфер через колонки

Моноблок это отдельный усилитель, работающий только на низкочастотный канал. Схема подключения двух сабвуферов к моноблокузависит от сопротивления обмотки звуковой катушки. Если оно равно 4 Ома, то допускается как параллельное, так и последовательное соединение обмоток. В результате суммарное сопротивление акустической системы может составлять 2 Ома или 8 Ом. Подключение сабвуфера 8 Омобеспечивает самое качественное воспроизведение басов при минимуме нелинейных искажений. Такая конфигурация является самой безопасной для низкочастотного блока, так как токи в цепях усилителя будут небольшими, и элементы выходных каскадов не будут перегреваться. Можно подключить к моноблоку 2 сабвуфера с динамиками по 2 Ома каждый. В этом варианте допускается только последовательное соединение, если в автомобиле используется усилитель класса АВ. Если основу низкочастотной системы составляет УНЧ класса D, то допускается параллельное включение громкоговорителей с суммарным сопротивлением 1 Ом.

Кроме акустических систем с двумя динамиками в низкочастотных каналах часто используются громкоговорители, имеющие две обмотки. Обычно такие головки имеют сопротивление обмоток по 2, 4 или 8 Ом. Подключить двухкатушечный сабвуфер кмоноблоку, так же как и раздельные динамики, можно несколькими способами. Так как катушек две, то раздельное их подключение к моноблоку невозможно. Для этого нужно использовать двухканальный или черырёхканальный услитель. Схема подключения сабвуфера 2 Х 2 Омак моноблоку допускает параллельное соединение обмоток для УНЧ класса Dи только последовательное для других классов усилительной техники.

Самая частая ошибка при подключении саба 2 Х 2это использование только одной обмотки. Некоторые считают, что в моноблоке всего один канал и достаточно подстыковать только одну обмотку. Тестирование динамиков с двумя катушками и разными схемами подключения показали, что при подключении к выходу усилителя низкой частоты только одной катушки чувствительность акустической системы снижается примерно на 3 dB. Поэтому скоммутировать сабвуфер на моноблок можно, только подключив обе обмотки.

Подключение двух сабвуферов

Как подключить дома автомобильный сабвуфер

Для подключения двух сабвуферов нужно состыковать их смежные провода по стандартному принципу: «+» соединить с «+», «-» к аналогичному «-». Необходимо, чтобы настроенный прибор был тщательно подобран к относительно технических характеристик другого устройства. Подключение пары может быть:

1. Последовательное. Так владелец машины получит общее сопротивление в 4 Ома, а большая доля усилителей формата АВ рассчитана лишь на фиксированное сопротивление. Итоговая мощность динамиков при этом суммируется.
2. Параллельное. В запасной схеме итоговый размер сопротивления обязан быть мощностью в 1 Ом; данный показатель уже считается критическим для большинства усилителей типа АВ, а для соседнего класса D — это рабочий уровень.

В процессе все зависит от того, как устанавливать усилитель, где рассматриваемые 2 сабвуфера будут подключены в перспективе.

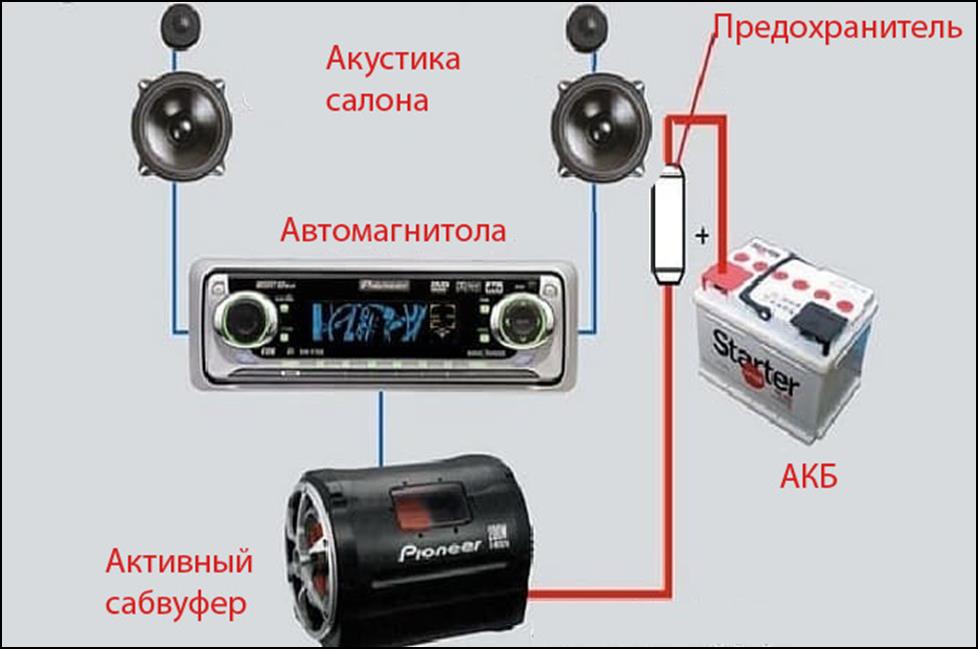

Подключение активного сабвуфера

Подключение активного саба выполняется по следующей схеме:

1. Нужно знать, что выбранный сабвуфер монтируется с помощью силового кабеля и провода, передающего аудиосигнал. Кабель для передачи электроэнергии токами промышленных частот подключите на плюс аккумуляторной батареи.
2. Обязательно установите предохранитель, который будет защищать цепь электрических соединений в машине от короткого замыкания. Лучше всего использовать место под капотом, поближе к АКБ.
3. Кабель на минус следует цеплять к кузову авто (выберите место, которое будет наиболее близко располагаться от сабвуфера). К проводу GND подключите второй кончик кабеля.
4. Если у магнитолы уже имеются отдельные разъемы для подключения активного сабвуфера, то коммутация выполнить легче: протяните коаксиальный провод (экранированный) с соответствующим разъемом. Один конец кабеля вденьте в разъем Sub Out, а второй – в разъём LFE.

Следуя строго по пунктам, вы поставите акустическую систему за пару часов. Обязательно соблюдайте полярность!

Как подключить минус

Сечение кабеля для подключения минуса на сабвуфер можно взять чуть меньше, чем для подачи плюса. И потребуется меньшая длина кабеля около 1 метра. При мощности сабвуфера более 500 Вт минусовой провод не крепите к кузову. Его необходимо протянуть до аккумулятора.

Минус в данной системе можно пода́ть от корпуса машины. Но найдите какое-то надёжное соединение, которое обеспечит хороший контакт и надёжную фиксацию. Например, можно минусовой кабель протянуть от болта крепления сиденья. Если сабвуфер стоит сзади, от заднего сиденья. Но без скруток и других ненадёжных соединений.

Пример подключения минуса

Под болт возьмите клемму с отверстием в середине подходящего размера, а не в виде «вилки». Болт открутите, очистите шляпку и стержень, края отверстия, наденьте клемму от кабеля и установите на место. Трассу прокладывайте так, чтобы возможность повреждения была минимальной.

Можно найти зачищенную от краски площадку и прикрутить минусовой кабель туда. Но не саморезами, а болтом. И убрать грязь и ржавчину, если они есть. В чистом металле просверлить дырку и туда вогнать болт с насаженным на неё контактом от минусового кабеля. И контакт должен быть очень прочным и плотным.

А теперь аудиосистема плюс компьютер

Для подключения к персональному компьютеру нужно изучить его аудиокарту. (Лучше выбирать её, как вы уже поняли, заранее, при покупке компьютера). Изучить звуковую карту нужно на предмет того, — сколько на ней присутствует входов.

Подключение пассивной аудиосистемы к ПК

Понятно, что источником сигнала является ваш компьютер. Прежде чем звук попадёт на динамики, сигнал нужно усилить и подать на них через ресивер. В настоящее время обычно усилитель и ресивер в одном лице. Существуют очень дорогие, но их достоинством является возможность приёма как аналогового, так и цифрового сигнала. А также аудио и видео. При этом любой из них можно настроить как душе угодно. Практически получится домашняя студия.

Существуют и самые простые — для приёма простых аналоговых.

Но как же подключить? — В большинстве случаев, на материнках со встроенным звуком и звуковых картах присутствуют как цифровые, так и аналоговые выходы. С цифровыми — все понятно. Рассмотрим аналоговые, выполненные в виде minijack (миниджек, англ.). На каждый такой разъём идёт три контакта: два «канала» и «минус». На слотовых звуковых картах возможны разъёмы RCA. То есть для подключения колонок системы 5.0 (не рассматривая сабвуфер) понадобится три провода, у которых на одном конце будет minijack, а на другом конце — по два RCA.

Перенаправление разъёмов (переназначение их) осуществляется вручную с помощью панели управления звуком (в трее рядом с часами, не путайте с диспетчером звука Windows).

Сабвуфер требует на ресивере соответствующего дополнительного аналогового входа и выхода. Подключить к компьютеру всё это будет проще, если иметь перед глазами такую схему.

Схема подключения пассивной аудиосистемы

В данном случае была рассмотрена схема подключения для владельцев материнок с тремя разъёмами (вход микрофона, вход линейный и выход линейный). Для тех, кто видит на материнской плате своего компьютера шесть разъёмов — подключить пассивную акустику нужно через все шесть (без перенаправления через панель управления).

Подключение активной акустики к ПК

Подключить активную звуковую систему к компьютеру намного проще. Сама схема подключения выглядит так.

Схема подключения активной акустики к ПК

Подключение автосабак ПК

В силу своих конструктивных особенностей (малое свободное пространство в салоне машины) автомобильный сабвуфер имеет небольшие габариты. Но низкие частоты выдаёт совсем приличные. Поэтому многим приходит в голову замечательная идея — использовать его в качестве басовой колонки в малогабаритных местах.

Схема подключения сабвуфера

Ниже представлена схема, иллюстрирующая порядок подключения.

Подключение активного сабвуфера

Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб.  Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.

Схема подключения активного сабвуфера

Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса

Полезные рекомендации

Это советы в основном касаются вашей личной безопасности в процессе установки аудиооборудования на автомобиль.

1. Вне зависимости от типа проводимых работ, при любых вмешательствах в электрооборудование сначала обесточьте транспортное средство. Для этого достаточно снять минусовую клемму с вашей аккумуляторной батареи;
2. Соединяя разные провода, обязательно убедитесь в том, что они надёжно и безопасно закреплены. Потому обязательными материалами в работе становятся хомуты, гофры, изоленты и уплотнители;
3. Поскольку вы монтируете аудиосистему для себя, и рассчитываете на её длительную работу, берите исключительно высококачественную проводку. Иначе короткого замыкания не миновать;
4. Выбирайте подходящие предохранители. Чтобы определить его номинальные характеристики, загляните в паспорт подключаемого оборудования. Оттуда станет понятно, с какими параметрами следует брать предохранитель;
5. Крепление аудиооборудования следует осуществлять максимально просто и надёжно. Нельзя допускать разных колебаний и вибраций из-за плохо закрученных болтов или неправильно выбранного места для установки.

Это достаточно простые, но очень полезные и дельные рекомендации. Всё направлено на то, чтобы вы достигли поставленной цели, а аудиосистема в машине звучала максимально качественно.

Многое зависит не только от выбора качественного сабвуфера. Огромную роль играют даже такие малозначимые на первый взгляд вещи, как провода и изоляционные материалы. Не экономьте там, где этого делать не стоит. И тогда результат точно оправдает ваши ожидания.

Как подключить сабвуфер к усилителю?

• Плоскогубцы и кусачки;
• Провода для подключения сабвуфера и усилителя – силовые и соединительные кабели, тюльпаны;
• Пластиковые стяжки;
• Набор гаечных ключей;
• Нож и изолирующие материалы.

Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля.

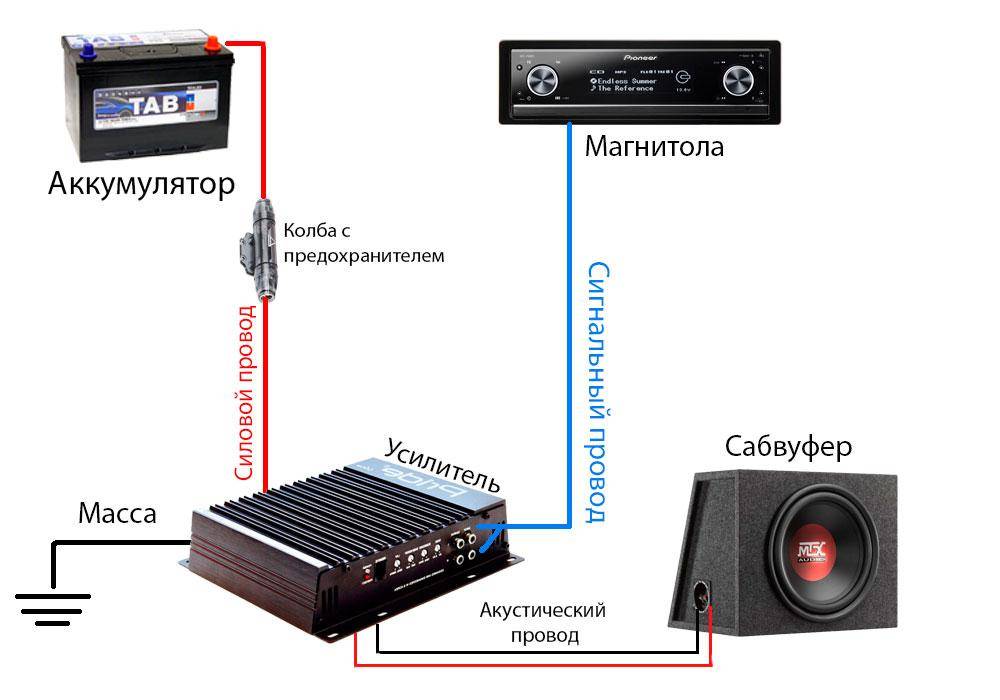

Схема подключения сабвуфера и усилителя

Как правило, в комплектации к устройству любого типа прилагается доступная схема подключения подключения сабвуфера к усилителю или автомагнитоле. Например, для пассивного сабвуфера:

В зависимости от сложности модели, установка займет от 1 до 3 часов работы.

Как подключить пассивный сабвуфер к усилителю?

До начала монтажа, клеммы с АКБ снимают во избежание короткого замыкания. После, следует найти технологическое отверстие, соединяющее подкапотное пространство и салон. Как правило, оно закрыто заглушкой, а на отечественных авто отсутствует вовсе. Тогда его придется просверлить. Если предполагается устанавливать сабвуфер в багажное отделение, отверстие делают и там. Так как кабель пройдет через весь салон, придется снять обшивку или накладки на пороги – все индивидуально. Далее, инструкция:

1. Подключают питание от аккумулятора к усилителю в багажном отсеке согласно полярности. Силовой провод следует заранее вставить в гофрированный рукав – именно по его диаметру должно быть просверлено отверстие. Кроме того, его необходимо оснастить предохранителем;
2. Далее, провод усилителя соединяют с магнитолой. Сначала демонтируют ее корпус, обнажая места соединения проводов. Для подключения используются тюльпаны, которые вставляются в соответствии с цветами разъемов;
3. Чтобы добиться одновременного включения магнитолы и сабвуфера, требуется укомплектовать конструкцию усилителя плюсовым проводом, который соединяется клеммой с проводом питания магнитолы;
4. Последний этап – соединение усилителя и непосредственно сабвуфера. До того как подключить сабвуфер к двух- или четырехканальному усилителю, следует органично разместить мощности внутри багажника или салона и подключить каждую колонку к соответствующему входу.

Конденсатор необходим для усилителя мощностью более 400 Вт. Для менее мощных моделей, его можно не использовать. Стоит помнить, что использование очень мощных усилителей приведет к быстрой разрядке аккумулятора.

К слову, если вас не устраивают модели, которые изготавливают иностранные и отечественные компании, можно изготовить пассивный сабвуфер самостоятельно.

Как подключить активный сабвуфер к усилителю?

Учитывая компактность системы (встроенного усилителя и сабвуфера) кажется простым и подключение. Однако, это не так. Рассмотрим, как подключить активный сабвуфер к усилителю:

1. Монтаж начинается с подключения силового провода к аккумулятору напрямую мостом к плюсовой клемме. Сечение кабеля должно быть большим;
2. Цепь подключения силового кабеля предусматривает предохранитель для экстренного отключения системы от АКБ, в случае короткого замыкания. Обязательное расположение предохранителя в подкапотном пространстве, рядом с аккумулятором;
3. Минусовой кабель усилителя цепляют к авто в удобной точке. Таким образом провод «-» располагается между массой кузова и сабвуфером.

Отдельные разъемы активного сабвуфера делают установку проще – достаточно прокладки коаксиального кабеля и соединение его концов с выходом автомагнитолы и звукопреобразователя. На приборе они обозначены SubOut и Lineln, соответственно.

Отличительные характеристики

Пассивным сабвуфером называется конструкция, которая включает в себя от одной до нескольких динамиков низкочастотного типа. Они соединены в едином корпусе, для изготовления которого применяют фанеру, дерево и иные материалы.

Чтобы пассивный сабвуфер (ПС) мог качественно воспроизводитель звуковые колебания, его требуется подключить к внешнему усилителю с помощью специальных низкочастотных фильтров. Именно они способны пропускать лишь полосы сигналов с низкой частотой.

ПС – это отдельные блоки из фильтров, динамиков и усилителей. Они приобретаются отдельно и соединяются между собой.

Что же касается активного сабвуфера (АС), это здесь уже речь идёт о готовом блоке акустики, который включает в себя фильтр, динамики и усилитель. С установкой АС дела обстоят намного проще. А некоторые автомобилисты уверены, что качество звучания у активных типов систем лучше по сравнению с пассивными. Но в действительности качество звука зависит лишь от того, насколько правильно была выполнена настройка.

За счёт того, что в активный сабвуфер уже строен усилитель, это значительно экономит пространство внутри транспортного средства. Чтобы подключиться к аудиомагнитоле в автомобиле, необходимо лишь обеспечить АС питанием и подать аудиосигнал.

Для понимания разницы между двумя типами сабвуферов их следует сравнить. Это позволит автомобилисту решить, какая именно система ему подходит больше по тем или иным характеристикам.

Что из этого выбрать, каждый автовладелец должен решать самостоятельно. У всех свои критерии и взгляды на этот счёт. Потому не торопитесь с решением, подумайте, взвесьте все за и против.

Преимущества и недостатки

Если говорить о преимуществах пассивного сабвуфера, то тут стоит отметить достаточно низкую стоимость в сравнении с конкурентом. Основной причиной такой разницы в цене является отсутствие встроенного усилителя.

Используя оборудование пассивного типа, автомобилист может собрать аудиосистему под своих конкретные и местами жёсткие требования относительно качественного звучания и прочих параметров. Чтобы добиться желаемого результата, придётся внимательнейшим образом отнестись к вопросу выбора сабвуфера и отдельного усилителя с фильтрами для него. Это позволит им оптимально взаимодействовать друг с другом.

Сравнивания пассивные сабы с активными системами, в случае с ПС применяются разные корпусы. Это могут быть фазоинверторы, бандпассы и стандартные коробы. А в активных системах использовать различные корпусы сложнее, поскольку здесь требуется размещать внутри ещё и дополнительное оборудование.

К главным достоинствам активных систем относят присутствие в конструкции уже встроенного фильтра и усилителя. Потому с подключением к магнитоле в машине не возникает никаких сложностей. Ничего дополнительно монтировать не придётся. Это же преимущество многие параллельно называют недостатком, поскольку в корпус заключёны динамики и вся необходимая электроника. Чтобы установить систему в машине, автовладельцу придётся чем-то пожертвовать.

Нельзя не отметить и тот факт, что на активных сабах часто наблюдается дефицит мощности усилителя.

Наиболее требовательные к качеству звучания музыки в машине автомобилисты отдают предпочтение больше пассивному оборудованию. Оно позволяет создать аудиокомплекс с конкретными возможностями и соответствующий жёстким требованиям. Им приходится самостоятельно собирать компоненты по отдельности для достижения поставленной цели. Но зачастую такие усилия себя полностью оправдывают.

Если автомобилист не так требователен, но хочет получить качественный звук с минимальными затратами по времени и силам, лучшим вариантом станет активный сабвуфер. В нём уже всё собрано, потому остаётся только подключиться к магнитоле. Это не сложно сделать даже малоопытному в таких делах человеку.

Третий шаг: регулировка выходной чувствительности

Фильтр регулировки выходной чувствительности также выглядит в виде колеса для прокрутки отверткой и обозначается «GAIN» или «LEVEL».

Существует ошибочное мнение о том, что данный параметр отвечает за громкость сабвуфера, на самом деле это не так, даже несмотря на то, что при установке на верхние позиции громкость действительно увеличивается. Этот фильтр отвечает за согласованную работу головного устройства и сабвуфера, настраивается по определенной методике, имеющей четыре простых действия:

1. выставить регуляторы на магнитоле и усилителе на минимум и пускается звуковой сигнал для проверки;
2. постепенно увеличивается громкость до появления первых искажений в звучании, после чего возвращается в последнее положение, при котором было чистое звучание;
3. затем регулятор на усилителе вращается в сторону увеличения до появления первых звуковых искажений;
4. как только появились искажения, регулятор возвращается в крайнее положение, при котором их не было.

Виды аудиосистем

Существуют активные и пассивные акустические системы. Пассивный сабвуфер – это один динамик, который заключен в корпус из дерева.

Именно дерево предоставляет возможность получения наилучшего звучания. У пассивного варианта устройства нет никаких дополнительных составляющих. Это лишь сам динамик.

Его невозможно подключать к системе акустики авто, так как это может приводить к замыканию. Отдельный усилитель будет идеальным решением для пассивного типа.

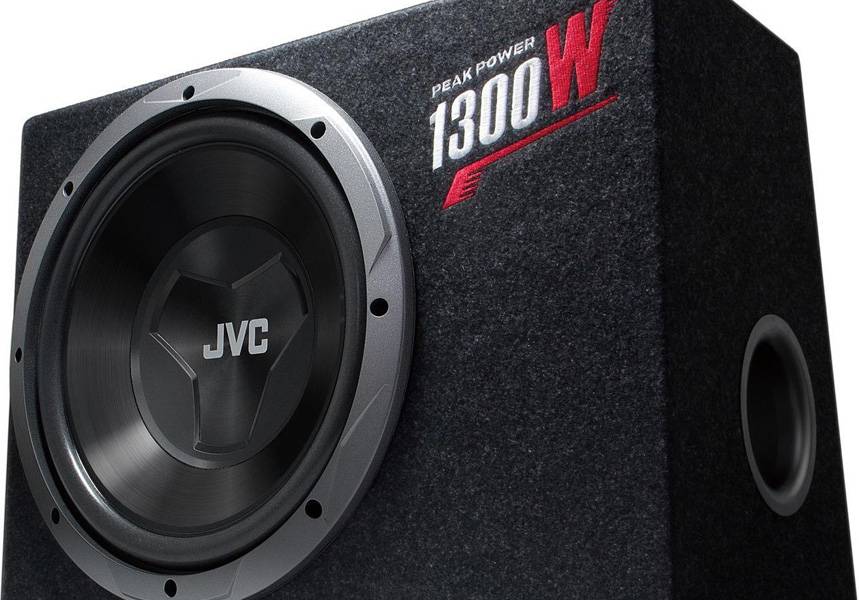

Пример активного савбуфера

Активный вид звукового оборудования имеет отличие, поскольку обладает встроенным усилителем. Он напрямую подключается к магнитоле либо аудиосистеме авто и можно наслаждаться низкими частотами.

С выбором усилителя, его подсоединением можно не возиться. Но активные сабвуферы имеют существенный минус сравнительно с пассивными вариантами. Это цена, которая выше в несколько раз.Сабвуферы представляют собой то, без чего не получается насыщенный и дорогой звук.

Несмотря на то, что он забирает в машине много места, ценителям хорошего звука не обойтись без него. Сабвуферы имеют разную стоимость. Стоимость их варьируется 6 000-10 000 рублей.

Схема подключения к свободному каналу на магнитоле

Не всегда в машине установлены или подключены все 4 динамика. В этом случае можно подключить пассивный сабвуфер к свободному каналу на магнитоле. Плюсовой выход подаёте на аналогичный вход на колонке, минусовой — на минус.

Подключение пассивного саба к магнитоле

Если устанавливаете динамик в самодельный корпус, то в этом случае для разделения воспроизводимых частот лучше поставить перед сабом НЧ-фильтр. Он может быть LC, RC или RLC.

Низкочастотный фильтр

При подключении к усилителю никакие дополнительные фильтры не нужны. Сам усилитель разделяет частоты. Так что подключать саб надо только на НЧ выходы.

Заводской саб уже имеет предустановленный фильтр. В самостоятельно изготовленный его нужно сделать самому. Есть формулы расчёта фильтра, они достаточно сложны. Для LC фильтра индуктивность — L = R / (2π × Fc), где Fс — частота среза и ёмкости C = 1 / ((2π × Fc)2 L).

Есть несколько готовых решений. Для динамика в 4 Ома и частоты среза 220 Гц, ёмкость конденсатора будет 255 мкФ, а индуктивность 4 мГ. Для колонки 8 Ом и срезом 250 Гц, С=112 мкФ и 7,2 мГн.

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Подключение саба к магнитоле через усилитель

Чтобы подключить СБВ к автомагнитоле понадобится набор инструментов и материалов:

• нож;
• набор отверток и ключей;
• пассатижи и кусачки;
• изолента;
• предохранители;
• конденсатор;
• крепежи-расходники (гайки/болты);
• кольца-уплотнители;
• проводка («тюльпаны», акустический кабель, питание).

Процесс подключения

Выбирается место в автомобиле для монтажа устройства. В зависимости от модели и размера это будет багажник или полость под задним сидением авто.

Теперь необходимо проложить силовой кабель от АКБ из-под капота к месту, где будет установлен усилитель и саб в багажном отсеке. Соединительные провода от магнитолы к усилителю прокладываются тем же путем.

Далее подключаем «черный» и «красный» провод в «-» и «+» контакты усилителя соответственно.

Когда усилитель запитан, его подключают к автомагнитоле, для этих целей подойдут обычные RCA провода — «тюльпаны» и провод питания (обычно «синий»).

Теперь аккуратно нужно снять магнитолу при помощи отвертки и ножа.

Затем к магнитоле подключаются «тюльпаны» по цветам проводов-соединителей. Чтобы саб включался одновременно с автомагнитолой можно сразу подключить «+» — провод питания.

Соединительные RCA-провода подключаются к портам усилителя согласно полярностей. Также подсоединяется силовой кабель питания.

В полученную схему соединения вставляется дополнительный предохранитель для защиты от скачков напряжения и коротких замыканий. Лучше если он будет установлен рядом с АКБ, чтобы его легко было поменять.

Далее провода подключаются к магнитоле в линейные выходные разъемы (ЛВ), а противоположный их конец в разъем LINE-IN усилителя.

Как сделать сабвуфер своими руками?

Некоторые автолюбители изготавливают сабвуферы своими руками. Особых знаний для этого не требуется. Главное – уметь работать руками, иметь опыт электромонтажных работ.

Для изготовления лучше выбрать модель пассивного сабвуфера типа закрытый ящик.

В качестве динамика следует выбирать устройство круглого (не овального) типа. Под него легче вырезать отверстие. Номинальная мощность динамика выбирается исходя из выходной мощности головного устройства (автомагнитолы, усилителя).

Типичное значение номинальной мощности магнитолы – не более 40 Ватт на канал. Лучше выбирать мощность динамика с двухкратным запасом. Мощности это не прибавит, зато звук будет мягче.

Также следует обратить внимание на сопротивление динамика. Оно должно соответствовать сопротивлению нагрузки усилителя либо магнитолы

Если используется дополнительный звуковой усилитель, у него могут быть различные допустимые сопротивления нагрузки. Следует учитывать, что чем меньше сопротивление динамика, тем легче его раскачать.

Но при этом увеличивается нагрузка на усилитель. Для усилков класса D можно смело выбирать динамики сопротивлением 2 Ома.

Непосредственно к выходу автомагнитолы лучше подключать четырехомные динамики.

Следует также обратить внимание на материал диффузора (лучше полиматериалы), магнита. Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места

Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее

Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места. Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее.

Далее рассчитывают короб сабвуфера. Раньше расчет короба для сабвуфера выполняли с помощью калькулятора.

Сейчас есть много программ для расчета коробов, онлайн ресурсов. Освоить их несложно, интерфейс довольно простой.

Не всегда эти расчеты выполнены грамотно (особенно онлайновские сервисы).

Часто они работают наоборот: закладываешь размеры короба, сервис  выдает частотную характеристику. Более-менее правдоподобные результаты дают сервисы и программы:

BassBox 6

Имея опыт изготовления закрытых ящиков, можно приступить к изготовлению фазоинверторных коробов.

Power Port

Большинство программ не адаптированы на русский интерфейс.

При изготовлении коробов следует:

1. пропитывать клеем места установки крепежа;
2. отверстия вырезать с помощью специальных насадок на дрель, иные методы приводят к разрушению поверхности;
3. выступающие грани необходимо зачищать;
4. выполнять покрытие деревянных материалов специально пропиткой и нитролаком (для защиты от сырости);
5. по окончании работ обтянуть изделие карпетом.

Схема подключения сабвуфера

Большинство сабвуферов, в том числе и пассивных, имеют свою электрическую схему. Она необходима, чтобы сигнал с усилителя или автомагнитолы на динамик не содержал «ненужных частот». Под ненужными частотами понимаются звуковые частоты средней и высокой частоты.

Если они будут поступать на динамик, уменьшится КПД, возможны искажения. В усилители и хорошие автомагнитолы встраивают специальные частотные фильтры (кроссоверы).

Тем не менее хороший пассивный низкочастотный фильтр (обычно он содержит набор конденсаторов и индуктивностей) значительно увеличивает качество звучания.

Программы для расчета:

1. Audiotester v2.2
2. JBL-SpeakerShop

Если нет опыта электромонтажных работ, намотки индуктивностей, измерительных инструментов, лучше приобрести фильтр (кроссовер) в сборе.

Установка газобаллонного оборудования (ГБО) на автомобиль. – здесь больше полезной информации.

На китайских сайтах он стоит недорого, например:

Вас заинтересует эта статья – Установка сигнализации с автозапуском своими руками.
