Как отрегулировать кулису КПП на ВАЗ-2110: фото и видео, алгоритм

Признаки, указывающие на неисправность

В действительности выявить, что причиной бед является как раз кулиса, отнюдь не сложно. Между тем имеется ряд отличительных моментов, указывающих на это:

1-я передача никак не включается/выключается либо же переходит в другую позицию;
в ходе включения 1-й передачи первоначально ручка КПП ведет себя так, как обычно, однако чуть позже КПП самопроизвольно начинает перепрыгивать на заднюю;
не удается включить/выключить 1-ю и/или 5-ю передачу, тогда как при переключении других скоростей вопросов не возникает.

Как только появились первые звоночки неисправностей, можно посетить СТО либо выделить время в гараже, чтобы устранить неполадки.

Приметы неисправности	Пояснение и решение
На рычаге КПП образовался люфт.	Вероятно, кулиса изношена. Справиться с проблемой удастся посредством замены истертой детали.
У кулисы появился звон.	Данная проблема встречается в КПП наиболее часто. Кроме того, звон могут спровоцировать дефекты на заводском производстве. Не исключено, что предшествовал некачественный ремонт.
С натяжением включаются скорости на коробке, а также их выбивает.	Здесь есть смысл испытать 2 способа: · регулировка; · замена. Когда не помогает настройка, элемент следует заменить.
Вместо 1-й передачи перескакивает на заднюю.	С рычагом нет проблем, однако кулиса подвела. Стоит произвести замену, однако и ремонт способен помочь, воспользовавшись ремкомплектом.
Чересчур вибрирует рычаг.	Необходимо исследовать положение шарниров ручки КПП. Вероятно, в них появился значительный люфт.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

Загоните авто на яму.
Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

Ослабьте хомут.
Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

Включите первую скорость.
Ослабьте хомут кулисы.
Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Казалось бы, такой элемент, как кулиса, нельзя доработать или модернизировать, ведь здесь все предельно просто. Однако, тюнинг возможен и здесь, об этом и поговорим в этой статье, а в качестве примера у нас будет автомобиль ВАЗ-2110. Многие автовладельцы предпочитают менять штатную кулису, потому что у нее слишком длинный ход, вместо нее устанавливают короткоходную. Это хорошо, потому что улучшается четкость переключения и на это тратится меньше времени, но, вместе с тем, автолюбители почему-то забывают о том, что кулиса нуждается в регулировке.

Если регулировки нет, то в скором времени водитель почувствует трудности с переключением скоростей. Работу рекомендуется выполнять вместе с помощником, хотя, при желании, можно все сделать и в одиночку.

В данном случае владелец «десятки» заменил кулису, не стал ее регулировать и у него появились проблемы во время переключения задней и пятой скорости. Регулировку можно сделать по-разному, рассмотрим с вами несколько вариантов.

1. В первом случае регулировка производится по задней передаче. Переключаем коробку в режим заднего движения, после чего лезем под машину и затягиваем хомут. Все, работа закончена, проблема решена. Но что делать, если переключиться на заднюю скорость невозможно? Для этого у нас есть следующий способ.

2. Здесь кулиса «десятки» настраивается при включенной первой передаче. Переключаем ручку КПП на первую скорость, откручиваем болты крепления хомута кулисы, для этого придется лезть под машину. Далее привод нужно прокрутить против часовой стрелки. Крутим до тех пор, пока рычаг КПП не столкнется с пластмассовым фиксатором задней скорости. Теперь нужно лишь закрутить болты хомута и настройка на этом завершена.

Вы хотите настроить нейтральное положение коробки передач? Тогда придется рассчитать посадку кулисы на карданчик «десятки». Итак, мы узнали, что при замене кулисы нужно в обязательном порядке произвести ее регулировку, дабы в дальнейшем не возникло проблем с переключением скоростей. Мало того, мы научились делать своими руками, а это экономит нам деньги. Однако, если вы специалист и делали такую работу впервые в жизни, то идеально собрать механизм будет непросто.

Очень часто после самостоятельной модернизации в коробке передач появляются посторонние звуки. Некоторые не обращают на дребезг никакого внимания и заглушают его музыкой, но мы не из таких, так что нам необходимо устранить причину возникновения звука. Проблема решается достаточно просто, для этого нужно лишь купить пружину и поставить ее на кулису. Эта пружина будет удерживать коробку переключения передач и образование неприятного шума прекратится. Еще раз вернемся к регулировке и повторим, как это делать:

1. Устанавливаем КПП в нейтральное положение.

2. Шток выбора передач проворачиваем против часовой стрелки. Делаем это до тех пор, пока регулировочный штифт не попадет в отверстие штока.

3. Удаляем облицовку рычага коробки передач.

4. После фиксации ручки КПП и штока выбора передач, фиксируем регулировочный болт.

Ход рукоятки коробки передач настраивается индивидуально, делается это путем корректировки длины плеча кулисы.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

Снимите кожух с ручки вашей коробки переключения передач.
Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
Если деформировалась втулка, ее потребуется заменить на новую.
Проверьте отверстие оси рычага на предмет износа.
Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
Карданчик снят, потому двигаемся к сальнику.
Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Когда со стороны коробки передач доносится шум, появляются вибрации и другие малоприятные свойства, многие автовладельцы начинают на полном серьезе впадать в панику. Хотя нередко поломка коробки переключения передач — преждевременный, неправильный «диагноз», поскольку зачастую проблема в кулисе.

Многолетний опыт наглядно демонстрирует, что замена кулисы — довольно редкое явление, потому как проще её отрегулировать

Тем не менее, данная статья направлена не только на освещение этой темы, но вдобавок расскажет как правильно проводить ремонтные работы, какие особенности доработки стоит брать во внимание, а также как поменять кулису на ваз 2110, соблюдая все правила

Разновидности механизмов

Несмотря на различные модели конструкций, можно выделить всего два вида:

Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

после демонтажа коробки передач;
когда произведена замена кардана или ослабли фиксирующие хомуты;
если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

гаечный ключ для ослабления хомута;
противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
При помощи гаечного ключа ослабьте хомут.
Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Регулировка кулисы:

Примечание! Прежде чем идти в автомагазин и покупать новую кулису, обязательно попробуйте перед этим отрегулировать старую чтобы не выбрасывать попусту деньги на ветер, вить может со старой кулисой у вас всё в порядке!

1) В самом начале операции скажем вам из-за чего может сбиться регулировка кулисы, а именно после снятия коробки может сбиться, после замены карданчика или же после отворачивания гаек и болтов которые крепят стяжные хомуты тяг которые идут от кулисы и в других случаях.

2) Теперь перейдём собственно к регулировки, во-первых вам нужно будет сперва загнать автомобиль на яму или же поднять при помощи подъёмника, после чего залезайте под днище автомобиля и там разыщите пыльник под которым находится сам карданчик кулисы (Пыльник указан красной стрелкой), рядом с этим карданчиком и пыльником который его закрывает будет крепится конец тяги идущий от самой кулисы, а крепится данный конец будет при помощи стяжного хомута, так вот возьмите в руки две отвёртки и с их помощью ослабьте немного гайку болта (Гайка указана синей стрелкой, а болт зелёной), при этом когда будете ослаблять держите одним гаечным ключом сам болт чтобы он не проворачивался, а другим в это время ослабляйте гайку, после того как гайка будет чуть-чуть ослаблена возьмите в руки отвёртку и засуньте её в два отверстия, а именно в отверстие между стяжным хомутом (Указано жёлтой стрелкой) и в отверстие самой тяги (Указано белой стрелкой), тем самым расширьте оба отверстия (По сути это не отверстия а паз, поэтому в дальнейшем будет это слово употреблять), чтобы тяга кулисы могла спокойно перемещаться относительно штока выбора передач.

Примечание! Перед тем как вы полезете под машину, включите первую передачу на автомобиле!

3) После того как стяжной хомут вы ослабите, вылезьте из под автомобиля и снова вернитесь в салон машины, в салоне рычаг переключения передач доведите до самого упора влево, но вперёд или же назад даже и не пытайтесь его дёргать.

4) И в завершение операции опять же залезьте под автомобиль и заверните гайку того самого болта который крепил стяжной хомут тяги кулисы.

Примечание! Когда все операции будут выполнены, попробуйте рычаг коробки переключения передач на работоспособность, а именно проверьте все ли передачи чётко включаются, заведите автомобиль проедьтесь немного на нём и если кулиса исправна, то всё у вас будет в порядке и даже менять ничего вам не нужно будет!

Кстати, ещё один способ (Практически тот самый способ) регулировки кулисы, смотрите в видео-ролике который размещён ниже, в данном ролике пример показан на автомобиле ВАЗ 2109 но вы не обращайте на это внимание, так как весь механизм переключения передач на передне приводных автомобилях ВАЗ включая и десятку, практически между собой не чем не отличается!

Установка кулисы от «Калины»

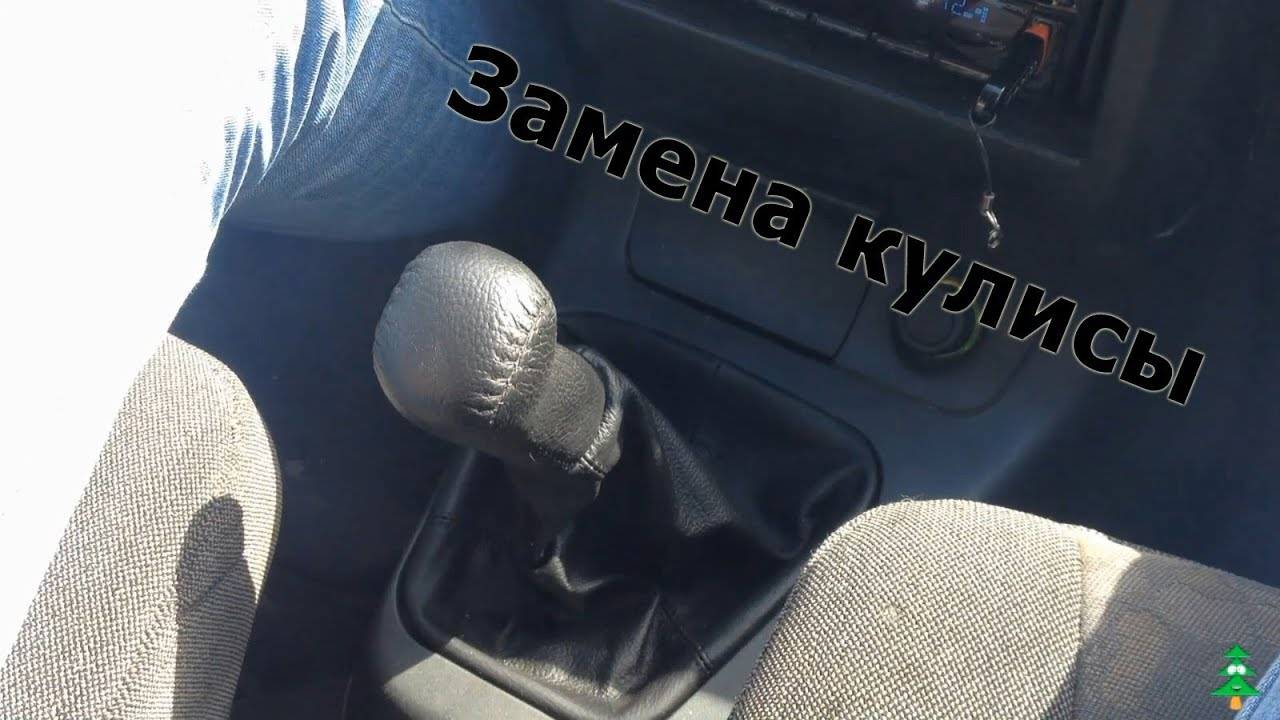

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

Для этого ее необходимо немного доработать.
Кардан от новой модели на 20 мм длиннее родной «десятой».
Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

Примечание: при ручной обрезке можно загубить деталь, так как при повышении температуры металла, он теряет свою прочность.

Замену кулисы надо проводить в гараже со смотровой ямы.
Снять пластмассовый тоннель с салона автомашины.
Так же удалить пыльник.
Снять старую кулису, открутить все крепления из-под днища машины.
Установить новую кулису, провести ее регулировку.

Примечание: регулировку проводить в обязательном порядке, чтобы потом избежать неприятностей, которые возникнут во время эксплуатации автотранспортного средства.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

материал — пластмасса (обычная крышка для банок);
рожковый ключ №10, №13;
ножницы;
крестообразная отвертка;
плоский надфиль, можно использовать мелкий плоский напильник.

Этапы проведения работ:

снять пластмассовый тоннель;
открутить гайку рожковым ключом №13;
крестообразной отверткой открутить винт;
открутить две гайки ключом №10;
удалить болт;
вытащить аккуратно втулку;
снять шайбы.

Ножницами, по размерам втулки, вырезать две шайбы из приготовленных пластмассовых материалов:

Все детали смазать графитной смазкой.
Поставить дополнительную шайбу на втулку.
Вставить ее на место.
Вставить справа еще одну шайбу.
На обе стороны поставить на втулку кольца из маслостойкой резины.
Вставить обратно болт.
Графитной смазкой обработать резьбу.
Закрутить гайки.

Примечание: при закручивании гайки на 13, необходимо учесть следующее: при сильной затяжке рычаг тяжело будет ходить.

После такой кропотливо проделанной работы автолюбитель надолго избавится от дребезжания рычага коробки передач. Рычаг начинает работать легче, включение скоростей происходит эффективнее. Проводить работы своими руками надо после просмотра видео и фото. Кропотливая работа должна проводиться после детального изучения каждого этапа работ, так как кулиса коробки передач обеспечивает хорошую работу рычага включения скоростей. Поэтому,насколько будет профессионально выполнен ремонт, полностью скажется на обеспечении комфорта во время эксплуатации ВАЗ-2110. Так же рекомендуется ознакомиться с инструкцией завода-производителя. Цена запасных частей для замены кулисы:

кардан КПП от ВАЗ-2114/2115 от 300 руб.,
пыльник от 65 руб.,
кулиса от «Калины» в пределах 500 руб.

Установка и проведенная регулировка своими руками дадут автолюбителю возможность полностью почувствовать разницу в работе машины.
