Адаптация дроссельной заслонки на Пежо 308: обучение своими руками

Чистка и адаптация

Полное устранение проблем достигается тщательной очисткой и последующей регулировкой элементов дросселя.

Существует два способа чистки. С полным снятием дроссельного узла, как на этом фото. И без снятия.

В этом случае снимается воздушный фильтр и патрубок с дроссельного узла, и продувается средством для чистки карбюраторов. Более качественный способ с полным снятием.

Возвращение положения заслонки к заводским параметрам возможно лишь путём адаптации или «переобучения» её электронного датчика положения дроссельной заслонки (ДПДЗ). Именно он даёт сигнал контроллеру, учитывающему частоту нажатия педали акселератора. В итоге определяется количество подачи смеси в камеры сгорания двигателя.

Сброс и выставление сервисных интервалов

В более-менее современных автомобилях есть возможность установить пробег до сервиса, когда приборка будет напоминать водителю поехать заменить масло. Стандартно интервал составляет 15000 км.

Сброс сервисного интервала

Во-первых сброс его после замены масла ВАГ-КОМом происходит так:

1. Войти в Панель приборов
2. Кнопка «Адаптация»
3. 2й канал
4. Сохранить имеющееся значение

Установка сервисного интервала

И установка интервалов (зависит от автомобиля!, инструкция приведена для распространённых кузовов А4 8Е):

1. Войти в Панель приборов
2. Кнопка «Адаптация»
3. 42й канал (минимальное значение, в тыс. км)
4. 43й канал (максимальное значение, в тыс. км)
5.  В каждом из этих каналов сохранить требуемые значения

Соответственно если, к примеру, в 42м канале записать цифру 5, а в 43м — 7, то получится, что при пробеге через 5 ткм будет загораться индикация «до сервиса 2 ткм», а в 7 ткм будет появляться настойчивая рекомендация ехать в сервис

Дополнительные настройки отображения сервиса

На тех приборках, где загорается In1 или In2 (ln1 ln2):

В ваг коме:

• Блок 17 — панель инструментов (приборов)
• Кнопка 10 — Адаптация
• 05 канал — OIL в тысячах километров
• 06 канал — In1 в тысячах километров
• 07 канал — In1 в десятках дней
• 08 канал — In2 в тысячах километров

То есть пример: заходим в 6 канал и ставим 10. 10 значит что следующий раз In1 загорится через 10 тысяч км.

За вторую часть описания благодарим MrKrabs.

Обучение дроссельной заслонки – суть и тонкости операции

Значение процедуры адаптации дроссельной заслонки трудно недооценить, при этом далеко не каждый автолюбитель знает, как выполнить данную операцию своими силами.

1 Обучение дроссельной заслонки – что это за процесс?

При работе дроссельного узла любого современного транспортного средства на поверхности дросселя постепенно скапливается множество загрязнений в виде пыли, сажи, масла. Они формируют слой грязи, который делает воздушный зазор между заслонкой и воздуховодом автомобиля меньше установленной нормы. Этот зазор важен для нормального функционирования “сердца” автомобиля, так как благодаря ему обороты холостого хода поддерживаются на необходимом уровне.

При его уменьшении электронный блок управления транспортного средства (компьютер авто) приоткрывает заслонку посредством введения коэффициентов, учитывающих изменения ее сечения. До определенного момента ЭБУ удается поддерживать воздушный зазор на постоянном уровне, но рано или поздно дроссельную заслонку все же придется очищать от грязи. После промывки данного узла обороты двигателя обязательно увеличатся за счет того, что сечение дросселя, освобожденного от загрязняющего слоя, станет больше.

2 Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

• после полного разряжения аккумуляторной батареи транспортного средства;
• после замены либо снятия педали акселератора;
• после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

• свист при перегазовке;
• неадекватное поведение мотора на холостом ходу;
• нехватка мощности на холостом ходу либо провалы.

3 Условия для осуществления процесса адаптации холостого хода

Перед началом обучения следует выполнить ряд обязательных условий:

• поездить на автомобиле 10 минут;
• обеспечить напряжение АКБ на холостом ходу не менее 12,9 В;
• прогреть коробку передач;
• колеса ТС должны стоять прямо, руль находится в среднем положении;
• температура двигателя – 70–95 °С;
• все приборы, оказывающие нагрузку на электросеть машины (обогрев стекол, фары и так далее), следует отключить;
• селектор автоматической коробки передач ставят на N или Р.

4 Обучение заслонки и педали акселератора

Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:

1. Полностью отпустить педаль.
2. Повернуть в “ON” ключ зажигания, выждать не менее двух секунд;
3. Отключить зажигание, выдержать 10 секунд;
4. Повторить процедуру по п.2, а после и по п.3.

Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению “Закрыто” следует выполнить такие операции:

1. Отпустить (полностью) педаль акселератора.
2. Ключ поставить в положение “ON”.
3. Зажигание переключаем в “OFF” и ждем 10 секунд.
4. Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).

5 Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, “вооружившись” секундомером и некоторой толикой терпения. Процедура выполняется так:

• Двигатель запускается и прогревается до стандартной рабочей температуры.
• Зажигание выключается, в течение 10 секунд никаких действий не производится.
• Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
• Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
• Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
• Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
• Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
• Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

Характеристика датчика положения дроссельной заслонки

Предназначение датчика заключается в регулировке объема воздушного потока, который поступает в мотор. Этот воздух используется для образования горючей смеси.

Где расположен датчик в авто?

Чтобы при необходимости выполнить диагностику устройства, автовладельцу надо знать, где находится ДПДЗ. Контроллер устанавливается в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на оси самой заслонки.

Расположение контроллера на дросселе

Конструкция устройства

Конструктивно устройство включает в себя следующее:

1. Корпус контроллера. Этот компонент выполнен из термостойкого стеклопластика. Корпус оснащается двумя фланцами, которые используются для фиксации контроллера к дроссельному узлу.
2. Соединительное устройство, оснащенное тремя контактами. Этот компонент объединен с корпусом контроллера.
3. Резистивное устройство, выполненное из керамики.
4. Токосъемный элемент. Эта составляющая предназначена для обеспечения электрического контакта с резистивной деталью.
5. Цанговый зажим, оснащается шлицем.
6. Резиновая прокладка. Используется для монтажа контроллера на ось дроссельного узла.

Назначение датчика положения дроссельной заслонки

Сам контроллер отвечает за корректное выявление положения заслонки на дроссельном узле. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями устройства выполняет регулировку объема поступаемого бензина при определенном режиме функционирования. ДПДЗ используется для преобразования углового положения заслонки дросселя в напряжение постоянного тока.

Особенности работы устройства:

1. Данные, которые передает контроллер, позволяют вычислить величину открытия заслонки. Поступающая на управляющий модуль информация обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа езды машины.
2. Само по себе устройство представляет потенциометр, оснащенный токосъемником. Последний используется для перемещения по установленному радиусу сектора, составляющего от 0 до 80 градусов. Ось данного конструктивного элемента при монтаже прибора должна быть связана с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может меняться с учетом нажатия на педаль газа. В зависимости от ее положения изменяется и степень открытия заслонки узла.
4. Питание контроллера производится посредством подачи стабилизированного напряжения. Величина исходит от управляющего модуля и должна составлять в районе 5 вольт. Допускается отклонение в размере 0,1 В в большую или меньшую сторону.

Схематический принцип действия контроллера

Технические параметры устройства

Основные технические свойства контроллеров ДПДЗ:

1. Напряжение для питания устройства подается на два вывода — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 и 2, составляет от 1,8 до 2 кОм.
3. Параметр открытия полностью закрытой заслонки узла — от 0 до 2%.
4. Величина напряжения, которое подается на выходы под номерами 3 и 2 при закрытой заслонке составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла составляет более 90 градусов.
6. Параметр напряжения, которое подается на 3 и 2 вывода при полном дросселе, составляет от 3,9 до 4,7 вольт.
7. Число полных циклов активации устройства при его работе — не меньше одного миллиона.
8. Градуировочное свойство зависимости параметра напряжения на выходе от угла поворота обладает линейным характером. Оно измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение наклона характеристики варьируется в районе 48 мВ.
9. Параметр рабочей зоны контроллера находится в линейной области характеристики в диапазоне от 10 до 90 градусов. Это соответствует величине открытия заслонки узла на угол от 0 до 100 градусов. Значение наклона варьируется в районе 39 мВ.

Разновидности

Существует два основных вида устройств:

1. Датчики пленочно-резистивные. Такой тип контроллеров обычно ставится штатно при производстве авто. Срок эксплуатации пленочно-резистивных устройств в среднем составляет примерно 55 тыс. км. Но по факту они выходят из строя чаще.
2. Бесконтактный тип устройств. Такие ДПДЗ функционируют на основе магнитно-резистивного явления, используется эффект Холла. Цена бесконтактных датчиков выше, но срок эксплуатации огромный. Эти приборы более надежные, поэтому редко выходят из строя.

Андрей Серомолотов показал, как с бесконтактным ДПДЗ работает машинный двигатель.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Наименование средства	Описание	Средняя цена	Примечания
LIQUI MOLY DrosselKlappen-Reiniger (LM-5111)	На сегодняшний день лучшее средство для очистки дроссельной заслонки. Качественно очищает грязь и масляные отложения.	520 р.	Аэрозоль, объем 400 мл в баллоне.
Mannol Carburetor Cleanor	Хорошо отчищает масло и грязь с заслонки. Стоит дешевле, чем ABRO, а в баллоне баллоне больший объем.	115 р.	Аэрозоль, объем 400 мл в баллоне.
ABRO Carb&Choke Cleaner (CC-220)	Качественный очиститель. Популярен у автовладельцев на территории нашей страны.	200 р.	Аэрозоль, объем 220 мл в баллоне.

Стоимость указана по состоянию цен на лето 2020 года для Москвы и области

Итоги

При появлениях описанных выше неисправностей проверьте состояние дроссельной заслонки. Ее чистка не составляет больших сложностей. Однако если вы ее почистите, то динамические характеристики машины значительно улучшаться. Поэтому не забывайте проводить регулярную чистку заслонки через каждые 30. 50 тысяч километров пробега. Что касается средств очистки, то для этого пользоваться любым из перечисленных выше. Благо, стоят они недорого, поэтому доступны для любого автолюбителя.

Доброго времени суток Уважаемые DRIVEряне!

Не нашел информации в картинках как добраться и почистить дроссельную заслонку, решил это исправить. Фотографировал может и не поэтапно, вы уж простите =) Прежде чем этим заняться, вам нужно пару килограммов нервов

, без этого никуда )

Итак, начнем: в первую очередь нужно скинуть клемму с АКБ, затем снимаем все пластмассовые коробушки и трубки которые ведут к воздушному фильтру и вытаскиваем сам воздушный фильтр.

Потом откручиваем каркас из под воздушного фильра и вытаскиваем его, там два болтика и пипульки резиновые, тянуть вверх (вытаскивать сам каркас не обязательно, достаточно отодвинуть его в сторону)

Далее перед нами возникает трубка ведущая непосредственно к дроссельной заслонке, откручиваем хомутик плоской отверткой и без опасений вытаскиваем трубку.

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

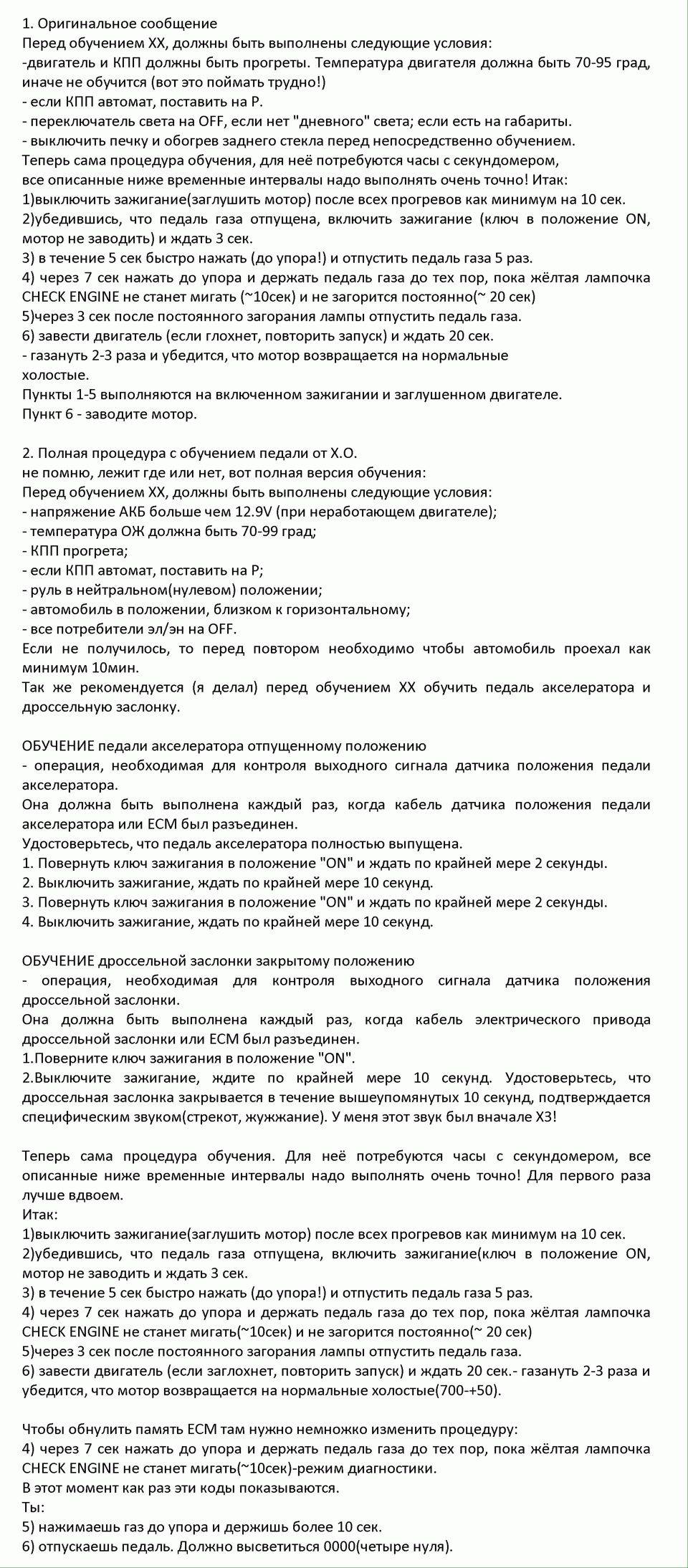

D13nsk Блог Обучение дроссельной заслонки

Если кому пригодится, пользуйтесь !Мне это уже не раз помогло исключить затраты на электрика со сканером!

10сек) и не загорится постоянно(

20 сек)5)через 3 сек после постоянного загорания лампы отпустить педаль газа.6) завести двигатель (если глохнет, повторить запуск) и ждать 20 сек.— газануть 2-3 раза и убедится, что мотор возвращается на нормальныехолостые.Пункты 1-5 выполняются на включенном зажигании и заглушенном двигателе. Пункт 6 — заводите мотор.

ОБУЧЕНИЕ педали акселератора отпущенному положению— операция, необходимая для контроля выходного сигнала датчика положения педали акселератора.Она должна быть выполнена каждый раз, когда кабель датчика положения педали акселератора или ЕСМ был разъединен.Удостоверьтесь, что педаль акселератора полностью выпущена.1. Повернуть ключ зажигания в положение»ON» и ждать по крайней мере 2 секунды.2. Выключить зажигание, ждать по крайней мере 10 секунд.3. Повернуть ключ зажигания в положение»ON» и ждать по крайней мере 2 секунды.4. Выключить зажигание, ждать по крайней мере 10 секунд.

ОБУЧЕНИЕ дроссельной заслонки закрытому положению— операция, необходимая для контроля выходного сигнала датчика положения дроссельной заслонки.Она должна быть выполнена каждый раз, когда кабель электрического привода дроссельной заслонки или ЕСМ был разъединен.1.Поверните ключ зажигания в положение «ON».2.Выключите зажигание, ждите по крайней мере 10 секунд. Удостоверьтесь, что дроссельная заслонка закрывается в течение вышеупомянутых 10 секунд, подтверждается специфическим звуком(стрекот, жужжание). У меня этот звук был вначале.ХЗ!

Теперь сама процедура обучения. Для неё потребуются часы с секундомером, все описанные ниже временные интервалы надо выполнять очень точно! Для первого раза лучше вдвоем.Итак:1)выключить зажигание(заглушить мотор) после всех прогревов как минимум на 10 сек.2)убедившись, что педаль газа отпущена, включить зажигание(ключ в положение ON, мотор не заводить и ждать 3 сек.3) в течение 5 сек быстро нажать (до упора!) и отпустить педаль газа 5 раз.4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(

10сек) и не загорится постоянно(

20 сек)5)через 3 сек после постоянного загорания лампы отпустить педаль газа.6) завести двигатель (если заглохнет, повторить запуск) и ждать 20 сек.- газануть 2-3 раза и убедится, что мотор возвращается на нормальные холостые(700-+50).

Чтобы обнулить память ЕСМ там нужно немножко изменить процедуру:4) через 7 сек нажать до упора и держать педаль газа до тех пор, пока жёлтая лампочка CНЕСK ENGINE не станет мигать(

10сек)-режим диагностики.В этот момент как раз эти коды показываются.Ты:5) нажимаешь газ до упора и держишь более 10 сек.6) отпускаешь педаль.Должно высветиться 0000(четыре нуля).

Еще где-то вычитал.

1. Прогреть хорошо мотор.2. Выключить все(!) потребители эл. энергии3. Заглушить. Ждать по крайней мере 20 секунд.4. Повернуть ключ в «ON» (не заводить). Ждать по крайней мере 2 сек.5. Повернуть ключ в «OFF». Ждать по крайней мере 10 сек.6. Повернуть ключь в «ON». Ждать по крайней мере 2 сек.7. Повернуть ключ в «OFF». Ждать по крайней мере 10 сек.8. Повернуть ключь в «ON». Ждать по крайней мере 2 сек.7. Повернуть ключ в «OFF». Ждать по крайней мере 20 сек. Завести.

Сброс адаптаций без адаптера

Казалось бы всё ясно – необходимо взять адаптер, ноутбук и выполнить сброс адаптаций. Но только не у нас. Мы не привыкли делать так, как надо. Мы хотим в любом вопросе изобрести велосипед.

Поэтому на просторах сети из поколения в поколение передаются заветные алгоритмы под названием “Сброс адаптаций без кабеля” или “Как просто сбросить адаптации”, или “Секретный метод сброса адаптаций”.

Процедура выглядит в целом так:

1. включить зажигание на 5 сек
2. выключить зажигание на 10 сек
3. включить зажигание на 5 сек
4. запустить двигатель на нейтрали (МКПП) или Park (АКПП)
5. прогреть до 85 градусов (не газуя).
6. включить кондиционер на 10 сек (если имеется)
7. выключить кондиционер на 10 сек (если имеется)
8. для АКПП: используйте стояночный тормоз. Нажать педаль тормоза и перевести АКПП в подожение D (drive)
9. включить кондиционер на 10 сек (если имеется)
10. выключить кондиционер на 10 сек (если имеется)
11. выключить зажигание.

К слову сказать, эта процедура приводилась на нашем сайте в посте с описанием ЭБУ Лачетти. И служит эта процедура для обучения ЭБУ, а не для сброса адаптаций!

Поэтому получается, что мы пытаемся обучить полное ведро пива, чтобы оно вместило в себя ещё 10 литров

Для справки приведу выдержку из руководства Шевроле:

Процедура определения параметров холостого хода

1. Включить зажигание.
2. Произвести сброс значений адаптации сканирующим прибором. (Только с приводом рег. хол. хода глав. дросс. заслонки)
3. Выключить зажигание на 15 секунд.
4. Включить зажигание на 5 секунд.
5. Выключить зажигание на 15 секунд. (Для контроллера ЭСУД Siemens D160 с системой ЕТС зажигание отключить на 35 секунд.)
6. Запустить двигатель в положении парковка/нейтраль.
7. Если автомобиль оснащен автоматической КПП, включить стояночный тормоз. Выжав педаль тормоза, переключить КПП в положение D (движение) на 1 секунду и вернуть ее обратно в положение Р (стоянка). (Только контроллер ЭСУД Siemes).
8. Дайте двигателю поработать, чтобы температура охлаждающей жидкости стала выше 85°C (185°F).
9. Включить кондиционер на 10 секунд, если имеется.
10. Если автомобиль оснащен автоматической КПП, включить стояночный тормоз. Выжав педаль тормоза, установить КПП в положение D (движение) на 10 секунд.
11. Выключить кондиционер на 10 секунд, если имеется.
12. Если автомобиль оборудован автоматической КПП, выжав педаль тормоза, переключить КПП в положение стоянка/нейтраль.
13. Выключить зажигание. Процедура определения параметров холостого хода завершена.
14. Подождать 15 секунд перед последующим запуском двигателя (только для контроллера ЭСУД Siemens). (Для контроллера ЭСУД Siemens D160 с системой ЕТС зажигание отключить на 35 секунд.)

Обратили внимание на пункт №2? Думаю, теперь вопросов не останется. Чтобы процесс прошел успешно на всех автомобилях, то сброс адаптаций необходимо выполнять только принудительно через линию К-line

Никакие шаманства и отключение АКБ не вынудят ЭБУ удалить адаптации из энергонезависимой памяти. В некоторых прошивках, конечно, могут быть какие-то свои хитрости

Чтобы процесс прошел успешно на всех автомобилях, то сброс адаптаций необходимо выполнять только принудительно через линию К-line. Никакие шаманства и отключение АКБ не вынудят ЭБУ удалить адаптации из энергонезависимой памяти. В некоторых прошивках, конечно, могут быть какие-то свои хитрости.

Ну а теперь непосредственно рассмотрим процедуру сброса адаптаций ЭБУ
